Ходовая часть шкода октавия

Общая документация по автомобилю

Skoda Octavia — Модель 2001 (rus.) Пособие по программе самообразования. Краткий обзор новых функций, двигатели, Skoda Octavia RS, элементы конструкции, электрооборудование, тормозная система, кузов, безопасность, новый двигатель объемом 1,6 л и мощностью 75 кВт, датчик дождя, навигация, регулировка сиденья с памятью положений, увеличение интервалов между техническим обслуживанием, европейская бортовая система диагностики (EOBD).

Skoda Octavia: Обзор конструкции (rus.) Конструктивные особенности. Пособие по программе самообразования. OCTAVIA, Пассивная безопасность, Варианты силовых агрегатов, Двигатели, Установка силового агрегата, Коробки передач, Ходовая часть, Тормозная система, Кузов, Электрооборудование, Система отопления и вентиляции, Система кондиционирования, Размеры.

Skoda Octavia: Руководство по ремонту — Сервисные техосмотры и уход (rus.) 3,5 Mb Skoda Octavia 1998-2004: Техническое обслуживание (rus.) Размеры и массы, покупка запасных частей, идентификация автомобиля, подъем и установка автомобиля на опоры, отсоединение аккумулятора, общие советы по выполнению ремонта, инструменты и приспособления, проверка технического состояния автомобиля, поиск неисправностей, словарь технических терминов.

Skoda Octavia 1996-2002 г. Руководство по ремонту и техническому обслуживанию (rus.) 69 Mb.

Skoda Octavia с 1996 г. выпуска: Ремонт и эксплуатация (rus.) CD. 115 Mb.

Общая информация по сервисному обслуживанию Подходит ко многим автомобилям VW, Skoda, SEAT, Audi

Как здесь найти нужную информацию? Расшифровка заводской комплектации автомобиля (англ.) Расшифровка заводской комплектации VAG на русском! Диагностика Фольксваген, Ауди, Шкода, Сеат, коды ошибок.

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто. С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

Источник

Системы впрыска, зажигания (Injector, ignition system)

Замена свечей зажигания на двигателе BFQ в Skoda Octavia (rus.) Фотоотчет Замена свечей зажигания простая операция, но на данном двигателе все оказалось довольно непросто. Дело в том, что свечи находятся под впускным коллектором так, что даже высоковольтные провода отсоединить не представляется возможным.

Замена свечей зажигания на двигателях AGU, ARX (rus.) Фотоотчет Замена свечей зажигания в двигателях AGU и ARX на Skoda Octavia и VW Golf 4. Снимаем пластиковую защиту двигателя и видим 4 катушки зажигания одна находится под пластиковой деталью (все показано стрелками). Откручиваем ее, гайка на 10, и откидываем в сторону.

Замена контактной группы замка зажигания на Шкода Октавия (rus.) Фотоотчет Поменял на Шкода Октавии Тур 2005 года контактную группу замка зажигания, решил сделать отчёт, т.к. всё что не видел не подходит для данной модели, признаки болезни – не все всегда начинает работать стартер при повороте ключа в замке зажигания, особенно на горячую, прикупил детальку, осталось только поменять. При замене после снятия подушки (разьеденения разьёма) желательно не включать зажигание, иначе комп пропишет ошибку, которую потом придётся стирать.

Программа обнаружения неисправностей Шкода Октавия А4 (1U) (rus.) Заводское руководство по ремонту. Программа поиска неисправностей представляет собой крайне полезные текстовые блок-схемы определения неполадок в конкретном автомобиле с учетом специфики установленного на него заводского оборудования. Собственно это текстовая версия того, что позже перешло в диагностические приборы VAG под названием «Ведомый поиск неисправностей». 49 страниц. 1 Mb.

Системы впрыска и зажигания Данная информация по системам впрыска подходит ко всем автомобилям VW, Skoda, SEAT, Audi. Общая информация по системам зажигания Подходит ко многим автомобилям VW, Skoda, SEAT, Audi

Двигатели (Engines)

Замена ремня ГРМ на двигателе AEH (rus.) Фотоотчет Имеем двигатель 1,6 AEH. Решил все-таки заменить ремень ГРМ, пробег 130 тыс.км., открывал крышку, стоит оригинал, судя по всему родной. Уверен, процентов на 90, что не меняли. Заказал через exist тоже оригинал и ролик SKF. Получил на днях и расстроился, пришел ремень DAYCO, правда со значками VW AUDI. Без значков стоит в 3 раза дешевле!

Skoda Octavia 1.9 TDI двигатель AGR, сервисное обслуживание своими силами (rus.) Фотоотчет Есть множество причин в необходимости обслужить любымый автомобиль своими силами. Может выложенные фотографии помогут кому-нибудь в этом. И так, у нас Skoda Octavia 1.9 TDI буквенный код двигателя AGR. Меняем масло и все фильтра. При этом стараемся выполнить известные нам требования сервисных указаний и особенно по чистоте, так как любому двигателю грязь катастрофически сокращает ресурс и особенно дизельному да еще с турбиной.

Потеря мощности при разгоне, недодув турбины, описание проблем, снятие логов и диагностика (rus.) При возникновении проблем связанных с потерей мощности при разгоне, как постоянной так и переменной потери тяги при движении. Потеря тяги в режиме «полный газ» или переходе мотора в аварийный режим (едет, но не тянет или слабо тянет) прочитайте внимательно весь этот текст полностью, и 9 из 10 что это вам поможет установить точную причину проблемы.

Skoda Octavia 1998-2004: Снятие и капитальный ремонт двигателя. (rus.) Рассмотрены двигатели AEE, AEH, AKL, AVU, BFQ, AEG, APK, AQY, AZH, AZJ, AXP, BCA, AGN, AGU, ARX, ARZ, AUM, AUQ, AGP, AQM, AGR, ALH, AHF, ASV, ASZ.

Информация по ремонту двигателей VAG / Engines repair Данная информация по ремонту двигателей подходит ко всем автомобилям VAG. Для того чтобы быстро найти документацию по Вашему двигателю просто нажмите на клавиатуре Ctrl-F и наберите буквы своего двигателя. Например: 2E или BSE (только на английском языке!)

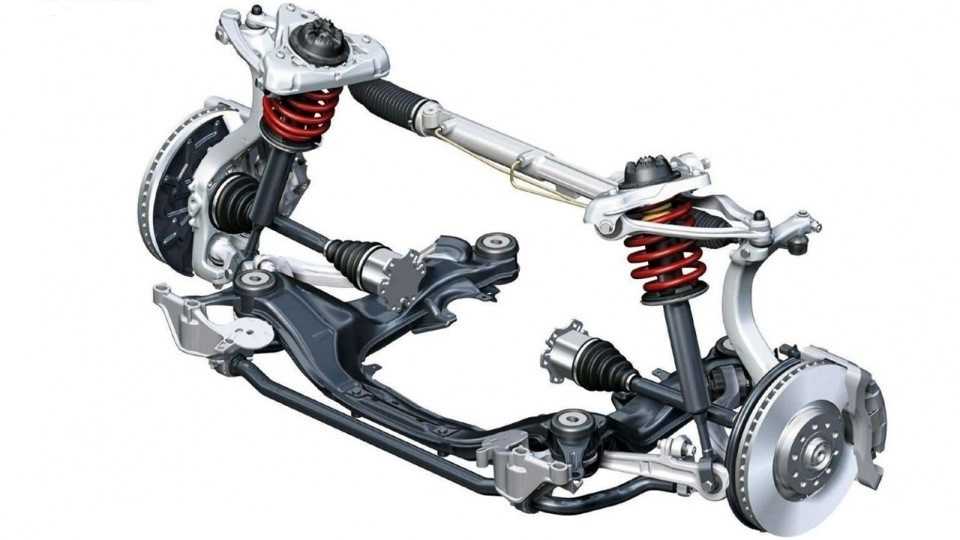

Схема передней подвески

Начать рассказ об устройстве подвески стоит с передней части. Схема этого конструкционного элемента включает в себя несколько поперечно расположенных рычагов, имеющих форму треугольника. Для соединения данного узла используется стойка в совокупности с амортизатором. Подобная компоновка известна под названием McPherson и используется на большей части моделей с передним приводом. Этот комплект вполне можно обслуживать и ремонтировать собственными силами без помощи мастеров специализированных сервисных центров.

Оба поперечных рычага с треугольной формой закреплены на подрамнике при помощи сайлент-блоков. Такое конструкторское решение позволило добиться отличной управляемости машины и повышенного комфорта пассажиров.

Для того чтобы уменьшить крен автомобиля в повороте, Октавию оснастили поперечным стабилизатором устойчивости, края которого закреплены на подвеске с помощью специально разработанных стоек, получивших в простонародье прозвище «солдатики».

На некоторые модели автомобиля устанавливаются и спорт-версии описанной подвески. В подобной комплектации она оснащается усиленными пружинами с меньшей высотой, а также стабилизатором поперечной устойчивости с большей мощностью. На подшипниках колес каждой стороны установлены датчики системы ABS. Вот с этими элементами и возникает больше всего трудностей в процессе проведения ремонта передней подвески Октавии.

Коробки передач, сцепление (Transmission, clutch)

Самостоятельный ремонт гидроблока АКПП 01М (rus.) Фотоотчет, подходит для автомобилей: Автоматическая коробка передач 01M, устанавливалась на автомобили: Skoda Octavia A4 / Шкода Октавия А4 (код модели: 1U2, 1U5) и др.

Автоматические коробки передач (rus.) Техническое руководство Skoda. Обучение специалистов станций техобслуживания. В настоящее время на модели Skoda Fabia устанавливаются АКПП: 001 (Jatko), на моделях Skoda Octavia: 01M, на моделях Skoda Octavia второго поколения: 09G и 02E (DSG), на моделях Skoda Superb: 01V.

Информация по ремонту коробок передач VAG / Transmission repair Данная информация по ремонту коробок передач подходит ко всем автомобилям VAG.

Диагностика рулевой рейки на автомобиле Шкода Октавиа А5

Регламентом предусмотрено проведение диагностики в салоне. Мастер осматривает целостность рулевой колонки, наличие явных дефектов, повреждений, потёков масла. Если замечаний нет, нужно переходить далее, в моторный отсек, где и расположен основной агрегат.

В транспортном положении автомобиль не практично диагностировать, поэтому нужно воспользоваться подъёмным механизмом. Демонтировав защиту поддона картера, получаем доступ к рулевой рейке, наконечникам тяг, штатному креплению, сервоприводу. Мастер проводит аналогичную процедуру осмотра, при выявлении дефектов фиксирует их, проводит анализ имеющейся информации, рассчитывает общее количество запасных частей.

Процесс демонтажа ДВС Skoda Octavia A7 в сборе

Демонтаж двигателя в сборе занимает в среднем 8-12 часов, в зависимости от знаний и умений человека, который это будет делать. Запасаемся терпением, всеми видами возможных инструментов и лишней парой рук, которая понадобиться в любом случае. Приступим к самому процессу.

  1. Перво-наперво, нужно бросить давление в топливной. Для этого, потребуется открутить хомут топливопровода, который подходит к абсорберу.
  2. Откручиваем крышку расширительного бачка, чтобы разгерметизировать систему охлаждения.
  3. Теперь можно слить охлаждающую жидкость с системы. Для этого откручиваем спускной кран в нижней части радиатора, подставив тару.
  4. Снимаем компрессор кондиционера. Сначала демонтирует ремень привода, а затем сняв болты вынуть.
  5. Далее идет демонтаж воздушного фильтра. Снимаем гофру, откручиваем верхние болты крепления и снимаем крышку, затем вынимаем элемент. Вынимаем крепление нижней крышки и снимаем нижнюю часть корпуса воздушного фильтра.
  6. Демонтируем систему охлаждения от ДВС. Отсоединяем хомуты шлангов, снимаем вентилятор и радиатор. Для этого выворачиваем винты крепления. Сделать нужно все как на схеме указанной ниже.
  7. Частично демонтируем топливную. Снимаем нейтрализатор и фиксаторы идущие к абсорберу.
  8. Теперь, нужно снять блок управления ДВС. Отсоединяем колодки и жгуты проводов, а затем сняв крепежные элементы вынуть блок. Это нужно делать крайне аккуратно, поскольку он очень хрупкий.
  9. Далее, демонтируем коммутационный блок.
  10. Для АКПП отсоединяем трос селектора.
  11. С обоих сторон демонтируем стойки стабилизатора.
  12. Ослабить нижнюю опору двигателя.
  13. Ставим автомобиль на подъемник и ставим на подрамник опору, которая его удержать.
  14. Цепляем двигатель при помощи стапеля и приподнимаем ДВС.
  15. Откручиваем болты крепления подрамника и демонтируем его.
  16. Отсоединяем все фиксаторы проводов, а затем вынимаем шрусы и отсоединяем все части ходовой от двигателя.
  17. При помощи специального стенда или просто опуская двигатель тросом вынуть его.
  18. Сборка в обратном порядке.

Двигатели и их недостатки

Кроме самого слабого 1.4 8V мощностью 60 л.с. (старый мотор собственной разработки Skoda), все двигатели достались Октавии из рук инженеров Volkswagen. Среди них можно найти экземпляры, способные работать на газе (1.6 8V и 2.0 8V), сильные и поддающиеся тюнингу 1.8 с турбонаддувом и знаменитый 1.9 TDI в нескольких вариациях. Автомобиль оснащался 6-ступенчатой механической коробкой передач и 5-ти или 4-х скоростным автоматом.

Бензиновые двигатели – типичные неисправности и рекомендации

Самый маленький 1,4 8V мощностью 60 л.с. слишком слаб для чешского автомобиля. Динамические характеристики более современной 16-клапанной версии 1,4-литрового мотора 75 л.с. хуже ожидаемых. Лучшим выбором станет Skoda Octavia с 1,6-литровым двигателем мощностью 101 л.с. (после рестайлинга 102 л.с.). Этот мотор надежный, относительно дешевый в ремонте и хорошо переносит установку газового оборудования.

1,8-литровый бензиновый агрегат с пятью клапанами на цилиндр из-за своей сложной конструкции дороже в ремонте и имеет риск повышенного износа головки блока. Об этом не стоит забывать и присматривающим Шкода Октавия с 1.8 Turbo. Любителям острых ощущений понравится этот двигатель, особенно в заряженной версии RS. Перед покупкой необходимо проверить состояние турбокомпрессора. Стоимость его восстановления – не менее 240 долларов.

Дизельные двигатели – типичные неисправности и рекомендации

Самый слабый в линейке дизельных моторов атмосферный 1.9 SDI мощностью 68 л.с. Он практически никогда не ломается, но имеет вялые динамические характеристики, а расход топлива мало чем отличается от более совершенного и мощного 1.9 TDI разработки Volkswagen. Это один из наиболее успешных дизельных двигателей. Но мотор уже не современный, шумный и ощутимо вибрирует. Не стоит забывать, что молодые годы Octavia 1.9 TDI уже давно позади, что повышает риск возникновения неисправностей.

Самые первые 1.9 TDI мощностью 90 и 110 л.с. питались от ТНВД, последующие 101 и 130 л.с. – насос-форсунками. Первые более терпимы к топливу низкого качества и дешевле в ремонте, но менее эластичные. Ремонт ТНВД стоит от 200 долларов и выше, а форсунок около 120 долларов (в двигателях с насос-форсунками дороже). Слабые версии 1.9 TDI не имеют двойного маховика и турбонагнетателя с изменяемой геометрией, которые устанавливаются только в самые мощные версии. Ни один из этих двигателей не оснащен фильтром твердых частиц.

Стоимость замены двухмассового маховика около 750 долларов, а турбонагнетателя – около 210 долларов (с постоянной геометрией) и 450 долларов (с изменяемой геометрией). За замену клапана EGR придется отдать около 150 долларов.

Система охлаждения, отопления, вентиляции и кондиционирования (Cooling, Heating, Air Conditioning and Climate Control Systems)

Замена радиатора отопителя (печки) Шкода Октавия А4 (1U) (rus.) Фотоотчет. Началось всё с того, что салон внутри стал подпотевать и чем дальше тем хуже. Стал замечать что немного понижается уровень тосола, но везде всё было сухо, даже в салоне. Подливал немножко и ездил дальше. Думал сломалась заслонка печки которая переключает улица-салон. Проверил — всё в порядке, потом снял бардачок и только тогда заметил мокроту в ногах пассажира, на патрубке откуда дует воздух! Понял что печке кирдык.

Замена термостата с электронным регулированием 06A 121 114 на двигателе BFQ 1.6 (rus.) Фотоотчет Симптомы, при которых ставится диагноз — замена термостата: При включении двигателя мигает и пищит индикатор ОЖ на панели. Двигатель прогревается, уровень ОЖ в норме. При включении горячего двигателя лампочка ОЖ не загорается. Двигатель прогревается очень долго. До 90° может доходить только при медленном движении в пробках. При обычном движении (40-80 км/ч) в весенне-летнее время средняя температура держится около 60°-70°.

Замена радиатора отопителя (печки) Skoda Octavia A4 (rus.) Фотоотчет. Началось всё с того, что салон внутри стал подпотевать и чем дальше тем хуже. Стал замечать что понижается немного уровень тосола, но везде всё было сухо, даже в салоне. Подливал немножко и ездил дальше. Думал сломалась заслонка печки которая переключает улица-салон. Проверил — всё в порядке, потом снял бардачок и только тогда заметил мокроту в ногах пассажира, на патрубке откуда дует воздух! Понял что печке кирдык.

Climatronic — ремонт электропривода управления рециркуляцией воздуха (rus.) Фотоотчет. Причина ремонта: проворачивается шестеренка электропривода управления рециркуляцией воздуха. Слышен треск при нажатии кнопки рециркуляции. Климатроник при самодиагностике выдает ошибку 4FA, при включении и отключении режима рециркуляции под торпедой раздается жужжание и щелканье, в дождь — всё запотевает.

Skoda Octavia система Climatronic (rus.) Устройство и принцип действия. Пособие по программе самообразования. Узлы и детали, Блок управления, Панель управления, Общее описание систем, Регулирование температуры воздуха, Датчики, Приводы, Новая система управления, Подача воздуха в салон, Схема циркуляции хладагента, Электрическая цепь вентилятора радиатора, Система управления компрессора, Самодиагностика, Функциональная схема.

Отопитель и климатическая установка (rus.) Техническое руководство Skoda. Обучение специалистов станций техобслуживания. Подробно рассмотрены климатические установки применяемые на автомобилях Felicia (нерегулируемый компрессор), Fabia (компрессор с внешним регулированием), Octavia I (компрессор с внутренним регулированием), Octavia II (компрессор с внешним регулированием), SUPERB (компрессор с внутренним регулированием).

Тормозная система (ABS, EDS, ESP / Brake system)

Системы торможения и стабилизации (rus.) Устройство и принцип действия. Программа самообучения В течение последних тридцати лет производители автомобилей и поставщики тормозных систем разрабатывают системы торможения и стабилизации, которые помогают водителям справиться с некоторыми критическими ситуациями Эти системы вместе с ремнями и подушками безопасности относятся к важнейшим элементам системы активной безопасности. Мифы о системах безопасности Из-за слабой информированности о принципах действия вспомогательных систем в среде любителей функционирует множество слухов К числу наиболее часто звучащих мифов относятся следующие неправильные высказывания: • система ABS увеличивает тормозной путь; • с помощью быстрого, прерывистого торможения систему ABS можно заменить; • система ESC вмешивается в управление автомобилем преждевременно и неточно; • система ESC способна устранить для водителя любую критическую ситуацию в ходе движения

Система охлаждения, отопления, вентиляции и кондиционирования (Cooling, Heating, Air Conditioning and Climate Control Systems)

Skoda Octavia система Climatronic (rus.) Устройство и принцип действия. Пособие по программе самообразования. Узлы и детали, Блок управления, Панель управления, Общее описание систем, Регулирование температуры воздуха, Датчики, Приводы, Новая система управления, Подача воздуха в салон, Схема циркуляции хладагента, Электрическая цепь вентилятора радиатора, Система управления компрессора, Самодиагностика, Функциональная схема.

Отопитель и климатическая установка (rus.) Техническое руководство Skoda. Обучение специалистов станций техобслуживания. Подробно рассмотрены климатические установки применяемые на автомобилях Felicia (нерегулируемый компрессор), Fabia (компрессор с внешним регулированием), Octavia I (компрессор с внутренним регулированием), Octavia II (компрессор с внешним регулированием), SUPERB (компрессор с внутренним регулированием).

Особенности задней подвески Шкода Октавия

Если в передней подвески модели Октавия периодически возникают неприятные поломки, то идентичный элемент конструкции автомобиля, расположенный сзади, радует владельца своей надежностью и отличной справляемостью с поставленными задачами. Первый ремонт этого узла может понадобиться лишь после снятия машины с гарантии. А это только после ста тысяч пробега.

Как уже было сказано, главный обидчик владельца Октавии на задней подвеске – балочные сайлент-блоки. В случае выхода из строя они подают сигнал с помощью появления стуков и скрипов, а также снижением комфорта в дороге.

Однако всегда необходимо помнить, что подвеска является гарантом не только комфортного передвижения, но и залогом безопасности водителя и его пассажиров. По этой причине, если владелец, который желает лично отремонтировать подвеску, не уверен в собственных силах, то ему лучше попросить сторонней помощи в решении данного вопроса.
