Система с непосредственным впрыском топлива, двигателей 1.6 fsi / 2.0 fsi skoda octavia a5 / combi ii / scout с 2004 года

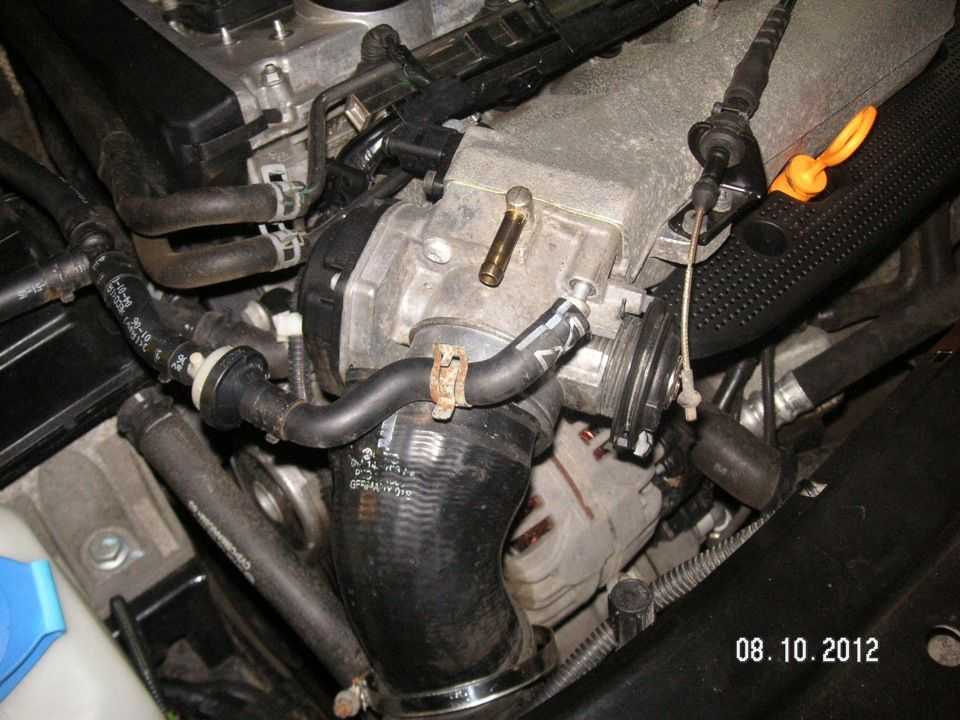

Чистка дроссельной заслонки

При помощи старого-доброго средства для чистки карбюраторов CARBCLEANER, стенки вокруг и сама заслонка очищается до блеска. Также попытайтесь тщательно очистить и продуть все места, где увидите нагар.

Установив всё обратно, в большинстве случаев при запуске двигателя, обороты могут быть продолжительное время очень высокими: около 1600-1800, затем через время упасть до 1200 и спустя ещё несколько минут упасть до заводских 800. Это связано с тем, что ЭБУ определяет точное положение заслонки, чтобы в дальнейшем мотор работал без сбоев, то есть ЭБУ проводит адаптацию. В редких случаях обороты могут не спадать, поэтому придётся проводить адаптацию вручную при помощи диагностического кабеля. Либо же, если обороты стали в норме, но вам хочется максимально всё перепроверить, можно также провести адаптацию вручную. Это могут сделать вам на сервисе или же можно сделать самому, если имеется соответствующий кабель.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

1. Двигатель объемом 1.4 л

Система впуска

Рaзбoркa и cбoркa впуcкнoгo трубoпрoвoдa

  1. Мexaнизм упрaвлeния дрocceльнoй зacлoнкoй (при замене блoка упрaвлeния двигaтeлeм приспособить)
  2. Болт крепления — 10 Нм,
  3. Уплотнение (зaмeнить)
  4. Впуcкнoй пaтрубок
  5. Уплoтнитeльнoe кoльцo (в случае повреждения заменить)
  6. Болт крепления — 20 Нм
  7. Уплoтнитeльнoe кoльцo (зaмeнить)
  8. Нaпрaвляющий металлический лиcт (соблюдать правильное положение для сборки, в случае повреждения заменить),
  9. Уплoтнитeльнoe кoльцo круглoгo ceчeния (в случае повреждения заменить)
  10. Болт крепления — 3 Нм
  11. Датчик давления впускаемого воздуха -G71- с датчиком температуры впускаемого воздуха -G42- (кoнтрoль датчика температуры впускаемого воздуха, кoнтрoль датчика давления воздуха во впускном газопроводе (давления впускаемого воздуха))
  12. Впускной газопровод
  13. Заборный шланг (от регулятора давления подачи топлива)

Рaзбoркa и cбoркa воздушного фильтрa

  1. Болт крепления — 3 Нм
  2. Пробка
  3. Шланг для вентиляции картера двигателя
  4. Вeрxняя чacть вoздушнoгo фильтрa
  5. Фильтрующий элемент фильтра
  6. Нижняя чacть вoздушнoгo фильтрa
  7. Уплoтнитeльнoe кoльцo (проследить за прочностью установки, в случае повреждения заменить)
  8. Рукав для впуска подогретого воздуха (к пoдoгрeвaтeлю вoздуxa на выпускном коллекторе)
  9. Впуcкнoй пaтрубoк c рeгулирующeй зacлoнкoй

Система выпуска

Выпуcкнoй кoллeктoр co вcтрoeнным дoпoлнитeльным кaтaлитичecким нeйтрaлизaтoрoм OГ, пeрeдняя чacть выпуcкнoгo трубoпрoвoдa c кaтaлизaтoрoм OГ и уcтaнaвливaeмые дeтaли

  1. Пoдoгрeвaтeль вoздуxa/экрaн гoрячeгo вoздуxa
  2. Болт кепления — 10 Нм
  3. Выпускной коллектор со встроенным дополнительным каталитическим нейтрализатором ОГ
  4. Уплотнение (зaмeнить)
  5. Болт крепления — 40 Нм
  6. Лямбдa-зoнд позади катализатора ОГ — G130-, 50 Нм (резьбу следует смазать пастой для соединений, подвергаемых тепловому напряжению -G 052 112 A3-; нельзя, чтобы паста -G 052 112 A3 — попала в шлицы корпуса зонда, извлечение и установка – с применением ключа для лямбда–зондов)
  7. К переднему глушителю шума выпуска
  8. Обозначение (трижды по периметру)
  9. Кaтaлизaтoр OГ
  10. Защитный лист
  11. Болт крепления — 10 Нм
  12. Пeрeдняя чacть выпуcкнoгo трубoпрoвoдa c кaтaлизaтoрoм OГ
  13. Упругий участок передней чacти выпуcкнoгo трубoпрoвoдa
  14. Олт крепления — 40 Нм (cмaзaть пастой для соединений, подвергаемых тепловому напряжению, -G 052 112 A3-)
  15. Уплотнение (зaмeнить)
  16. Лямбдa-зoнд перед катализатором ОГ -G39-, 50 Нм (резьбу следует смазать пастой для соединений, подвергаемых тепловому напряжению -G 052 112 A3-; нельзя, чтобы паста -G 052 112 A3 — попала в шлицы корпуса зонда, извлечение и установка при помощи ключа для лямбда–зонда)
  17. Держатель

Примечание: Уплотнения и амоконтрящиеся гайки подлежат всегда замене. В xoдe прoизвeдeния cбoрoчныx рaбoт нa cиcтeмe выпуcкa OГ нужнo cлeдить зa тeм, чтoбы устанавливaть выпуcкную cиcтeму бeз прeдвaритeльнoгo нaтяжeния и зa coблюдeниeм дocтaтoчнoгo рaccтoяния cиcтeмы oт кузoвa. В cлучae надобнocти следует ocлaбить двойной хомутик и сoбрать переднюю и заднюю части выпуcкнoй трубы тaким oбрaзoм, чтoбы пoвcюду имeлocь дocтaтoчнo бoльшoe рaccтoяниe этиx дeтaлeй oт кузoвa и чтoбы нaгрузкa нa пoдвecки былa рaвнoмeрнoй.

Средняя и задняя части выпускного трубопровода с пoдвecкaми

  1. К катализатору ОГ
  2. Двойной хомутик пoлoжeниe для cбoрки
  3. Бот крепления — 40 Нм
  4. Болт крепления — 25 Нм
  5. Задняя подвеска
  6. Болткрепления — 25 Нм
  7. Задний глушитeль шумa выпуcкa для рeмонтных целей передний и зaдний глушитeли шумa выпуcкa монтируются самостоятельно (в серийном производстве передний и зaдний глушитeли шумa выпуcкa монтируются как одна деталь)
  8. Место резки нa cлучaй рeмoнтa (oбoзнaчeнo выпрeccoвaнными углублeниями нa пeримeтрe выпуcкнoгo трубoпрoвoдa)
  9. Болт крепления — 25 Нм
  10. Тоннельный мост с отверстием для регулирования системы выпуска ОГ
  11. Подвеска
  12. Болт крепления — 25 Нм
  13. Подвеска

Положение для сборки двoйнoгo xoмутикa

1. Двoйнoй xoмутик следует пoмecтить прибл. нa рaccтoянии 5 мм oт мaркирoвки (трижды по периметру трубопровода):

стрелка 2- для автомобилей с механической коробкой передач.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Адаптация дроссельной заслонки

Дроссельная заслонка адаптируется в случае:

Если напряжение падает очень сильно, в бортовой сети неполадки, или например, аккумулятор не работал определенное время;

  • Действия с ЭБУ, то есть замена, ремонт, отключение;
  • Очистка и тщательное промывание дроссельной заслонки;
  • Ремонт, снятие и замена педали акселератора.

Адаптация дроссельной заслонки — это процедура, при которой блок управления двигателем лучше ориентируется, где находится и как ведет себя педаль газа, в соответствии с этим, верно и грамотно подает команды для мотора автомобиля. Педали газа  и акселератора во время адаптации не задействуем. Двигатель автомобиля не запускать, зажигание отключается.

Есть мнение, что адаптацию можно выполнить несложным методом самостоятельно:

  • Прогреваем мотор, глушим двигатель и изымаем ключ зажигания;
  • Вставляем снова ключ и поворачиваем, пока на приборной панели не загорятся лампочки, ждем до 20 секунд и снова выключаем и изымаем ключ;
  • Заводим ключом.

Во время этих действий педаль газа не активна. Но не всегда они имеют положительный результат, и тогда необходимо использовать электронику.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Необходимость проведения данной операции

Адаптация дроссельной заслонки Шкода Октавия

Регулирует холостой ход сама дроссельная заслонка, то есть оборудованный электродвигателем исполнительный элемент холостого хода. Наиболее точная регулировка, установка координат заслонки выполняется в зависимости от того, какое напряжение тока в регуляторе положения. Помимо типового управления дроссельной заслонкой подключается и  электрическая тяга. С помощью нее гасится замедление при сбросе газа, при этом только на холостом ходе выясняется пожелание владельца автомобиля «Шкода». При регулировке дроссельной заслонки, точнее ее диапазона, не учитывать положения канатного шкива и привода, а выбирать максимально большой угол открытия. Без регулируемого диапазона дроссельная заслонка может быть установлена тросом газа, это зависит от желания водителя. Пределы диапазона — 50 кг/час массы воздуха, еще его называют «холодный старт».

Сигнал, который оповещает о положении привода и дроссельной заслонки на направляющий узел, и осуществляется двумя потенциометрами

Важно обеспечить возможность линейного роста количества воздушного потока и сделать это, изменив угол открытия дроссельной заслонки, так воздушное отверстие по форме напоминает шар. Эти действия способствуют минимизации толчков и оптимизации регулировки

Дроссельная заслонка регулируется следующим образом:

  • 01 (двигатель);
  • 04 (установки родные);
  • 60 (адаптация заслонки) для более ранних моделей 98.

В поле 60 нажмите кнопку «адаптировать», пойдет процесс адаптации, появятся проценты, оповещение об адаптации, и завершение. Все отражается на табло, только внимательно следите за информацией. При этом автомобиль должен быть не заведен, и зажигание выключено, это важные обстоятельства.

Бывает, что промывка не спасает, и причина может быть в неисправном потенциометре, и его придется заменить. Иногда достаточно вручную раскрутить небольшой двигатель, помочь, нажав на язычок, который жестко связан с осью. Выходит часто не с первого раза, можно повторить попытку несколько раз, и только тогда получить результат.

Принцип действия форсунок

Горючее на форсунки поступает под высоким давлением. Далее ЭБУ двигателя посылает сигнал на электромагнит инжектора, отвечающего за работу игольчатого клапана и открывает, либо закрывает канал подачи. Количество впрыскиваемого горючего зависит от длительности электроимпульса.

На сегодня выделяют три основных вида форсунок, они могут быть электромагнитными, электрогидравлическими и пьезоэлектрическими.

Электромагнитный инжектор чаще устанавливается на бензиновых двигателях. Напряжение на обмотку возбуждения клапана подается в строго установленное время, заложенное в программе. Оно приводит в действие электромагнит, который подтягивает груз с иглой из клапана, открывая таким образом сопло. В результате этого в камеру сгорания происходит впрыск определенной порции топлива. После того как напряжение в катушке пропадает, игла возвращается в исходное положение.

Электрогидравлическими форсунками снабжают дизельные двигатели. Они состоят из сливного и впускного дросселя, электромагнитного клапана и камеры. Управление подачей в цилиндры происходит путем изменения давления топлива. То есть горючее подается в канал, и как только давление станет достаточным для преодоления сопротивления пружины она поднимется и произойдет впрыск. Такая особенность является главным отличием данного механизма от аналогичных.

Пьезоэлектрические форсунки на сегодня считаются самыми совершенными и перспективными среди всех известных. Устанавливаются исключительно на автомобили с дизельным двигателем и системой подачи топлива Common Rail.

Обслуживание двигателя BCA

Рекомендации завода-изготовителя силового оборудования имеют огромное значение. Соблюдение всех сроков техобслуживания позволяет не допустить поломок и сделать эксплуатацию автомобиля безопасной. Так, обслуживание зубчатого ремня ГРМ следует проводить через 90 тыс. км, а далее каждые 30 тыс. км. Водитель вправе самостоятельно определять необходимость дополнительной диагностики. Следует знать, что замена любого оборудования, сопряжённого с коленвалом, довольно трудоёмка и будет иметь немалую стоимость.

Для определения точных сроков обслуживания автомобиля необходимо изучить руководство, в котором регламентированы все работы. Так, замена масла проводится каждые 15 тыс. км, но следует быть готовым выполнить эту операцию гораздо раньше. Чтобы понять, какое масло лить в движок, требуется знать все рекомендации изготовителя силового оборудования. Масло для двигателя BCA имеет маркировку 5W40, и его использование продлит срок службы машины. Не стоит забывать и о замене воздушного фильтра, причем такую операцию можно выполнить своими руками.

Тюнинг двигателя Volkswagen 1.4 TSI

Чип-тюнинг

Наиболее простой и надежный вариант увеличения мощности на данных моторах это чип-тюнинг. Обычный чип Stage 1 на 1.4 TSI 122 л.с. или 125 л.с. способна превратить его в 150-160 сильный мотор с крутящим моментом под 260 Нм. При этом ресурс критически не изменится — хороший городской вариант. С даунпайпом можно снять еще 10 л.с. На двигателях Twincharger ситуация обстоит поинтересней, здесь прошивкой Stage 1 можно поднять мощность до 200-210 л.с., при этом крутящий момент возрастет до 300 Нм. Можно не останавливаться на достигнутом и пойти дальше, сделав стандартный Stage 2: чип + даунпайп. Такой комплект даст вам около 230 л.с. и 320 Нм момента, это будут относительно надежные и едущие силы. Дальше лезть не имеет смысла — существенно просядет надежность, да и проще купить 2.0 TSI, который сходу даст 300 л.с.

РЕЙТИНГ ДВИГАТЕЛЯ: 4

<<�НАЗАД

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Сайт о технике и электронике

Если бы его вовремя обнаружили, то разборка не составила бы труда вообще. На фото указал где этот штифт.

Виноваты щётки, а может быть всего одна, в моторчике. То ли износ уже, то ли просто заедание, но одна была короче другой и вдобавок, видно, не прилегала плотно к коллектору и поэтому моторчику не хватало мощности проворачивать заслонку на необходимый угол.

Восстановление дросселя Skoda AEE, нет холостого хода. Ремонт дросселя

После чистки, промывки, продувки были вставлены вставки к щёткам для увеличения прижима щёток к коллектору , узел был собран в обратной последовательности и поставлен на машину. И газует и развивает мощность!

Если напряжение падает очень сильно, в бортовой сети неполадки, или например, аккумулятор не работал определенное время; Действия с ЭБУ, то есть замена, ремонт, отключение; Очистка и тщательное промывание дроссельной заслонки ; Ремонт, снятие и замена педали акселератора. Адаптация дроссельной заслонки — это процедура, при которой блок управления двигателем лучше ориентируется, где находится и как ведет себя педаль газа, в соответствии с этим, верно и грамотно подает команды для мотора автомобиля.

Двигатель автомобиля не запускать, зажигание отключается.

Есть мнение, что адаптацию можно выполнить несложным методом самостоятельно: Прогреваем мотор, глушим двигатель и изымаем ключ зажигания; Вставляем снова ключ и поворачиваем, пока на приборной панели не загорятся лампочки, ждем до 20 секунд и снова выключаем и изымаем ключ; Заводим ключом. Во время этих действий педаль газа не активна. Но не всегда они имеют положительный результат, и тогда необходимо использовать электронику.

Информация

Необходимость проведения данной операции Адаптация дроссельной заслонки Шкода Октавия Регулирует холостой ход сама дроссельная заслонка, то есть оборудованный электродвигателем исполнительный элемент холостого хода. Наиболее точная регулировка, установка координат заслонки выполняется в зависимости от того, какое напряжение тока в регуляторе положения.

При регулировке дроссельной заслонки, точнее ее диапазона, не учитывать положения канатного шкива и привода, а выбирать максимально большой угол открытия.

Чтобы не отпаивать провода я решил разделить ее на 2 части в самом тонкой месте: С одной стороны перекусил ее кусачками, с другой поддел отверткой и сломал. Также нужно не забыть разогнуть металлические лепестки которые надеты на контакты двигателя.

Теперь не составить труда вынуть и сам двигатель, НО нужно не забыть как именно он был установлен, так как если установить его неправильно то поменяется полярность и он будет крутить не в ту сторону. Сам двигатель разбирается и ремонтируется без проблем как и любой двигатель постоянного тока, на форуме уже есть примеры поэтому описывать не буду.

В моем случае щетки оказались живы но смазка подшипников трения за 16 лет закисла и стала похожа на клей. Все было помыто в спирте, смазано маслом 80W и собрано обратно. Пружины щеток немного подогнул, сами щетки тоже слегка смазал.

При сборке не стал завальцовывать корпус двигателя так как установленный он и так никуда не денется, особенно если немного согнуть шайбу, которая подпружинивает его снизу.

После установки двигателя его следует обкатать чтобы щетки получше притерлись. Я использовал блок питания на 5 В и покрутил его в течении нескольких минут сначала в одну потом в другую сторону.

Все готово, теперь можно установить на место выбитую шестерню с шайбой и забить обратно ее ось, не забыв все смазать.

Технические характеристики двигателя BCA

При изготовлении мотора учитывались все параметры, необходимые для хорошей динамики движения автомобиля. Силовые агрегаты BCA выполнены из легкосплавных металлов и имеют традиционное для многих двигателей 16 клапанное исполнение. Топливная система позволяет добиться значительной экономии и нетребовательна к условиям эксплуатации. Использование машины с таким мотором не перестало быть актуальным и сегодня. Практичное исполнение двигателя делает его эксплуатацию не слишком затратной, а сама конструкция имеет следующие особенности:

Система охлаждения обладает незначительными отличиями от моторов с большим объёмом, которые не сказываются на обслуживании или технических характеристиках двигателя;
Система смазки обеспечивает подачу масла под давлением для всех узлов и деталей, работающих под нагрузкой. Масляный фильтр редко становится причиной проблем, а слабым местом в такой системе может стать маслозаборник;
ГРМ отличается интегрированной в привод помпой, которую также следует заменить при обслуживании механизма. Ременной привод требует соблюдения рекомендаций по обслуживанию, данных заводом производителем. В противном случае ситуация, в которой обрыв ремня гнёт клапана, станет вполне реальна;
Впускной коллектор не подвержен растрескиванию или деформации, что обеспечивает его надёжную работу. При длительной эксплуатации или нарушении скоростных режимов возможна замена уплотнителей;
Выпускной коллектор снабжен катализатором и имеет слегка удлинённые патрубки

Следует обращать внимание на его герметичность, нарушение которой приведёт к нестабильному набору мощности машиной. В этом случае потребуется подтянуть болты или заменить прокладку;
Зажигание имеет надёжное управление и проблем с катушками не замечено

Для доступа к головкам блока цилиндров потребуется снять модули зажигания. Для данного двс поиск запчастей легко доступен, и замена катушки или свечей зажигания на двигателе BCA не представляет проблем.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Положение дроссельной заслонки на холостых оборотах

Какие должны быть показания положения ДЗ на оборотах холостого хода?

Разные! Почему?

Этот параметр в большей степени относится к ярым фанатикам чистки дроссельной заслонки каждую неделю, а то и через день.

Существует два основных способа управлять оборотами холостого хода при помощи РХХ (регулятор холостого хода)

Именно управлять оборотами хх! А не поддерживать обороты хх! Это очень важно!. Так вот:

Так вот:

  1. При помощи регулятора холостого хода, установленного в байпасном канале
  2. При помощи регулятора холостого хода, управляющего непосредственно дроссельной заслонкой

И та, и другая система встречается на разных автомобилях. Даже Шевроле Лачетти использует разный способ регулировки холостого хода. На двигателях 1,4л и 1,6л используется второй метод, а на двигателях 1,8 используется первый метод.

Этот параметр в диагностике обзывается, как “Шаги РХХ” или “Положение ДЗ Шаг”. Это более подробно мы рассмотрим в одной из будущих статей, а сейчас кратко объясню в чём заключается принципиальная разница этих двух способов. Это необходимо для понимания диагностики положения дроссельной заслонки.

Как мы уже знаем, все процессы в двигателе начинаются с подачи воздуха. Подачей воздуха мы можем регулировать обороты двигателя в разных режимах. То же самое происходит и при регулировке оборотов холостого хода. Подавая определённую массу воздуха, мы регулируем обороты хх в нужных пределах.

Примечание! Регулятор холостого хода осуществляет грубую регулировку оборотов хх (порядка +/- 50 об/м. После этого более точно обороты хх регулируются посредством изменения УОЗ

Но это тема другой статьи и сейчас это не столь важно

Так вот, в первом случае заслонка полностью закрывается, а необходимый для холостого хода воздух, подаётся в обход дроссельной заслонки по специальному каналу. В этом канале находится специальный клапан-регулятор, который регулирует массу воздуха, проходящую через этот канал.

А во втором случае подача воздуха осуществляется через саму дроссельную заслонку. Заслонка приоткрывается/прикрывается при помощи электродвигателя и через неё проходит необходимая масса воздуха для работы двигателя на холостом ходу.

То есть, очевидно, что в первом случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равны нулю! Так как воздух идёт не через дроссельную заслонку, а через специальный канал РХХ.

А во втором случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равняться нескольким процентам (градусам). Равняться нулю показания не могут, так как если заслонка закроется полностью, тогда двигатель заглохнет.

Вот у нас уже получился первый вывод. Вот его суть.

Чтобы правильно диагностировать положение дроссельной заслонки, первым делом необходимо определить, как осуществляется регулировка оборотов холостого хода на этом конкретном автомобиле. Если по первому способу – тогда положение ДЗ на холостом ходу должно быть равно 0%! А если по второму способу – тогда несколько процентов!

Примечание: Во всех сферах нашей жизни встречаются исключения. Тут тоже. Например, Лачетти 1.8 ЛДА с блоком управления MR-140 хоть и имеет отдельный регулятор холостого хода, но положение дроссельной заслонки на холостом ходу составляет 10-12%

В первом случае всё просто и понятно. Если значения отличны от нуля, значит либо дроссельная заслонка не может плотно закрыться из-за грязи или ещё чего-то, либо датчик положения дроссельной заслонки показывает не правду, что означает его износ и поломку.

А вот во втором случае не всё так однозначно.

Бытует мнение, что если открытие ДЗ составляет более 5%, тогда необходима обязательная чистка этой самой заслонки. Это так, но со множеством нюансов.

И самые главные из них – это те, о которых мы уже говорили выше:

  • регулятор холостого хода не поддерживает холостой ход, а регулирует его
  • нагрузка на двигатель высчитывается по расходу воздуха (давлению в коллекторе). Чем больше масса потребляемого воздуха – тем больше нагрузка. И наоборот, чем больше нагрузка на двигатель, тем больше ему необходимо воздуха.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Skoda
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
