Как поменять ремень грм на шкода фелиция

Необходимый перечень оригинальных запасных частей для замены привода ГРМ Fabia

Самым распространенным комплектом для привода ГРМ Фабии является набор с каталожным номером 036198119C, где в наличии:

• два ремня, а именно большой на 130 зубьев и шириной 20 мм с каталожным номером 036109119AG, а также малый, имеющий 58 зубьев и обладающий 17 мм шириной под номером 036109119P;
• два натяжных ролика в составе натяжителя большого ремня, который идет в совместно с болтом под обозначением 036109243AF, а также натяжителя меньшего ремня – 036109243AF вместе с болтом крепежа под номером  N10268304;
• ролик обводящий 036109243AF для большого ремня в комплекте с болтом;
• одноразовый болт шестерни коленвала N91048701, который следует менять вместе с приводом ГРМ. Обладает особенностью двухэтапной затяжки, а именно сначала с усилием в полторы сотни Нм на шкале динамометрического ключа, а потом с доворачиванием на пол-оборота.

Обменники лучше всего покупать комплектом желательно с наличием в наборе помпы, дело в том, что документы этого комплекта удобней хранить, да и в страховых случаях легче доказывать свои претензии, особенно если замена ремней осуществлялась своими силами.

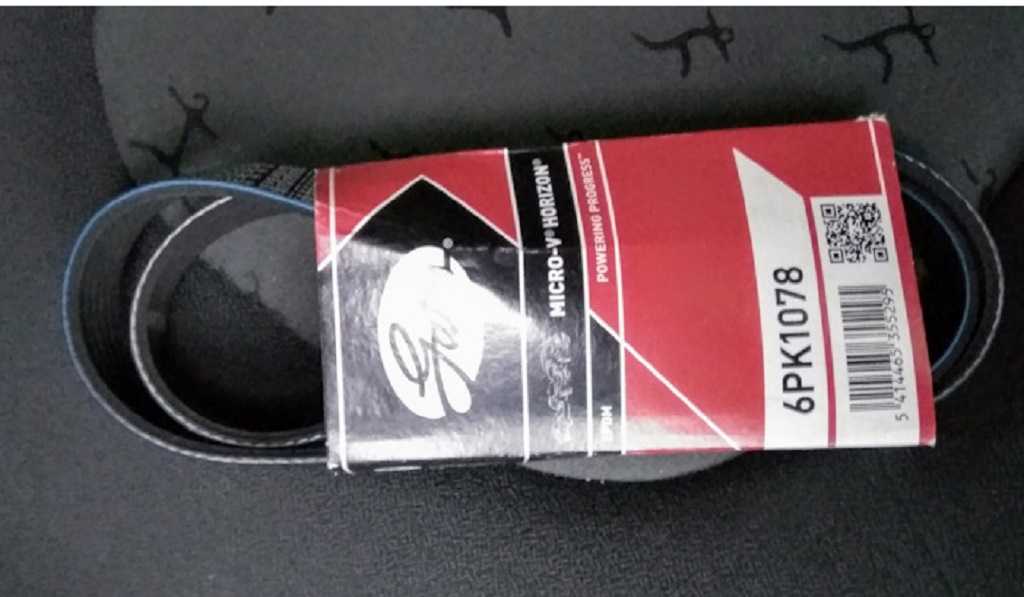

Кстати, для замены ремня генератора, чтобы как говориться два раза не вставать на отстой для обновления приводов был куплен вот такой ремень:

Цепной привод газораспределительного механизма

Цепной привод ГРМ — это «классика». Сначала долгое время на ДВС использовались, именно, цепные передачи газораспределительного механизма. Примерно, в 1950 годах началось массовое использование ДВС с верхним расположением распредвала с цепной передачей.

Для создания цепного привода ГРМ используются роликовые или зубчатые цепи. Роликовые цепи могут быть одно или двух рядными. Сейчас даже устанавливают трехрядную цепь ГРМ. Зубчатая цепь насаживается на зубья шестерни и удерживается специальными щеками.

Цепной привод кроме распредвала приводит во вращение еще и масляный насос системы смазки мотора, и балансировочные валы, в зависимости от конструкции двигателя.

Также сейчас начали делать пластинчатые цепи. Ресурс пластинчатых цепей намного меньше, чем роликовых. Такие пластинчатые цепи для Евро4 устанавливаются на двигатели автомобилей УАЗ ПАТРИОТ.

Недостатки цепной передачи

1. Повышенный уровень шума (особенно ощутимо в автомобилях без шумоизоляции).
2. Увеличение длины цепи со временем. Не ощутимо для автомобилей с автоматической регулировкой натяжения цепи (например, Шкода Рапид). На машинах без автозатяжки натяжения, приходится со временем подтягивать цепь.
3. Требуется смазка.
4. Большой вес цепи.
5. Используются дополнительные детали для натяжения и уменьшения колебаний цепи: натяжитель и успокоитель.
6. При слабой натяжки может перескакивать на зуб или два.

Что лучше в автомобиле – ремень ГРМ или цепь ГРМ?

Вам нравятся вопросы наподобие «Какая машина лучше?», на которые в принципе нет правильного ответа? Обычно такие вопросы вызывают бурную волну обсуждений и даже жесткой полемики. Сегодня же мы решили поговорить по поводу системы газораспределения (ГРМ) в двигателях внутреннего сгорания (ДВС). Все знают, что в ДВС для синхронизации работы двигателя используется цепь ГРМ или ремень.

Но чем они отличаются друг от друга? Уже давно многих автомобилистов интересует, что же лучше? И надо признать, что с тех пор, как на смену цепи ГРМ пришел ремень, споры среди автолюбителей не утихают. Особенно о современных моторах, к которым есть масса претензий по сроку службы. Надо признать, что это отличный вопрос. Но ответить, что лучше – цепь или ремень, слету не получится. Мы попробуем сделать необычное сравнение этих двух систем, чтобы каждый для себя сделал свой выбор.

Запчасти Skoda, VW, Audi, Seat

Проверив, не сбились ли метки, вынимаем болт. Помогая при необходимости монтажной лопаткой Ключом “на 10” отворачиваем четыре болта грязезащитного фартука сцепления и снимаем его. Ключом “на 10” отворачиваем 19 болтов поддона картера.

Ключом “на 10” ослабляем болт клеммного зажима Запоминать положение бегунка не нужно — смещение выступа муфты допускает единственный вариант установки распределителя. Перед снятием привода распределителя фломастером помечаем расположение пазов его вала относительно корпуса.

Ключом “на 10” отворачиваем два болта крепления привода Отсоединяем провод обмотки возбуждения генератора. Освобождаем скобу его крепления.

Ключом “на 10” отворачиваем гайку Двумя ключами “на 13” отворачиваем два болта крепления кронштейна генератора к блоку двигателя они крепят одновременно и переднюю крышку двигателя.

Извлекаем из кронштейна болт крепления генератора. Ключом “на 13” отворачиваем пробку на металлической части нижнего патрубка радиатора и сливаем охлаждающую жидкость.

Ключом “на 10” отворачиваем болт крепления этой части к двигателю. Защита тупо лежала на второй защите.

Нужно будет наваривать что-то. Может не очень хорошо видно, но сверху если присмотреться, можно увидеть. Последней накидывается регулировочная шайба.

Установите шпонку в цапфу коленчатого вала скошенной стороной внутрь. Если снимали, установите на место шпонку распределительного вала. Накиньте цепь на зубья обеих звездочек таким образом, чтобы метка в виде точки на звездочке распределительного вала совместилась с двенадцатым роликом цепи, считая первым ролик, расположенный напротив точечной метки звездочки коленчатого вала.

Замена цепи ГРМ на Шкода Фелиция 1,3

Установите сборку цепи со звездочками на двигатель. Проследите, чтобы звездочки оказались развернуты установочными метками наружу. Удостоверьтесь в правильности расположения меток. Проследите, чтобы шестерня оказалась развернута фланцем внутрь, затем, вогнутой стороной наружу, установите тарельчатую шайбу.

Установите новую стопорную шайбу, заправив ее флажок в паз на шестерне Затяните болт с требуемым усилием, затем загните край стопорной шайбы на шлиц головки болта. Тщательно зачистите сопрягаемые поверхности крышки цепи и блока цилиндров.

Полностью удалите с поверхностей все следы масла и материала старой прокладки. Однако цепной привод также следует проверять каждые семьдесят-восемьдесят тысяч километров.

Визуально определить износ цепи ГРМ сложно, так как в ней проверяется степень натяжения. Растянутая цепь может сдвинуться на одно звено и причинить неисправность двигателя. Первым признаком, указывающим на необходимость ее замены, является характерный грохот.

Тщательно зачистите сопрягаемые поверхности крышки цепи и блока цилиндров.

Цепь ГРМ мотор Skoda Favorit Felicia Forman

https://youtube.com/watch?v=KoAiRi2Dc0s

Полностью удалите с поверхностей все следы масла и материала старой прокладки. Оцените состояние сальника коленчатого вала в крышке. В случае необходимости произведите замену см. Раздел Замена сальников коленчатого вала. Наденьте на направляющие штифты блока новую уплотнительную прокладку крышки цепи. Для фиксации прокладки предварительно смажьте ее внутреннюю сторону консистентной смазкой. Аккуратно надевая на направляющие штифты, прижмите крышку цепи к блоку.

Вверните крепеж болты и винты и затяните его с требуемым усилием. Острым ножом аккуратно срежьте выступающую часть прокладки, выступающую за пределы сопрягаемой поверхности поддона картера двигателя. Правильно развернув относительно шпонки, оденьте шкив на цапфу коленчатого вала.

Замена ремня ГРМ на механизме SOHC

Сначала рассмотрим, как производится замена ремня ГРМ с механизмом SOHC на примере ВАЗ-2108. Для выполнения замены потребуется набор ключей и отверток.

Итак, первым снимается защитный чехол ремня. У этого авто он закреплен болтами, у других могут быть обычные защелки. Сняв чехол, сразу получаем доступ к ремню. Поскольку ремень привода генератора установлен поверх ремня ГРМ, его нужно с автомобиля снять.

Видео:Замена ремня ГРМ ВАЗ

Перед ослаблением ремня нужно будет выставить метки на коленвале и шестерне распределительного вала. На коленчатом валу метки находятся на маховике. За болт крепления шкива коленчатый вал проворачивается до тех пор, пока не совпадет метка на маховике с меткой, нанесенной на корпус. Затем следует проверить, совпала ли метка на шестерне распредвала со специальной выступающей меткой на двигателе. Если метки совпали можно приступать к послаблению и снятию приводного ремня.

У «восьмерки» натяжение производится направляющим роликом с эксцентриковым натяжителем. Для послабления ремня нужно ослабить фиксирующую гайку ролика и провернуть эксцентрик, тем самым убрав усилие, создаваемое им.

Для снятия ремня ГРМ с шестерни коленвала потребуется демонтаж шкива привода ГРМ. Для этого нужно будет авто поддомкратить и снять правое колесо, после чего появиться доступ к болту шкива. У некоторых шкивов имеются специальные отверстия, через которые производится фиксация колен. вала от проворачивания. Если же таких отверстий нет, зафиксировать его можно путем установки в венец маховика мощной отвертки с последующим ее упором в корпус. Зафиксировав колен. вал болт шкива откручивается и шкив снимается.

Теперь ничего не мешает снятию ремня ГРМ. На его место устанавливается новый ремень. Сначала он одевается на шестерню коленвала, затем заводиться в зацепление в водяным насосом, после одевается на шестерню распредвала. В последнюю очередь он заводится за натяжной ролик. Далее все собирается на место и ремень ГРМ натягивается натяжителем.

Перед запуском двигателя нужно сделать несколько оборотов коленчатого вала вручную. Делается это для того, чтобы проверить, что метки совпадают и после проворота вала. После этого можно двигатель запускать. Если прошел успешно и двигатель работает хорошо ничего делать не нужно. Если же он не запустился или работает с перебоями, следует еще раз проверить совпадение меток и при надобности по новой их выставить.

Как часто надо менять ремень ГРМ

На периодичность замены влияет конструкция мотора. Для восьмиклапанных моторов она составляет 50 000 км. Для 16-клапанных – 40 000 км. Исходя из вышесказанного, в среднем периодичность замены – отметка 50 000 км.

Рекомендуется каждые 25 000 км диагностировать натяжение ремня и при необходимости корректировать его. Если пришлось повторно менять деталь вскоре после предыдущей замены и при этом ролики не меняли, нужно это учитывать. Стоит вычесть из ресурса новой детали пробег, который отходили ролики. Ролики рекомендуется менять совместно с ремнем.

Многие производители говорят о том, что ресурс детали снижается на 25–30 % при эксплуатации автомобиля в теплых странах

Также нужно принимать во внимание марку автомобиля и рекомендации его производителя. Изредка пробег до замены может быть до 90 000 км

Что в итоге

Как видно, ремень ГРМ является важным элементом и нуждается в постоянном контроле

С учетом того, что осмотр состояния ремня ГРМ затруднен (нужна частичная разборка авто), рекомендуется обращать внимание на работу ДВС, выявлять посторонние шумы, а также обращать внимание на сроки плановой замены ремня ГРМ

Напоследок отметим, что своевременная замена ремня механизма газораспределения поможет избежать неожиданных неприятностей, связанных с его обрывом (если клапана не гнет) или трудоемкого и дорогостоящего ремонта ДВС (в случае, когда на моторе гнет клапана).

Также добавим, что замена ГРМ Гранта предполагает не только замену ремня, но и замену помпы, натяжного ролика по регламенту. Все это включено в перечень проводимых работ в рамках плановых ТО автомобиля. При этом самостоятельная замена ремня вполне может быть выполнена своими руками и позволяет сэкономить денежные средства.
