Магнитола болеро для шкода октавия а7: особенности, версии, преимущества, недостатки

Раскодировка

Если на дисплее появляется надпись «Code», то она означает ввод кода. Другими словами, в аппарат надо ввести код, чтобы он включился и заработал.

Примечание. Кодирование автомагнитол осуществляется не просто так. Делается это с целью предотвратить кражу.

К сожалению, случается такое, что хозяин автомобиля теряет код автомагнитолы (теряет карточку с кодом) или просто ее не знает.

Примечание. Необходимость ввода кода потребуется не только в процессе установки автомагнитолы Свинг, но и каждый раз, как только будет проводиться ТО и АКБ отключаться.

Не надо паниковать, если кода на автомагнитолу нет. Ниже приводится краткая информация о том, как раскодировать штатную автомагнитолу, не зная кода.

Примечание. Раскодировкой принято называть процесс определения кода аппарата и его последующее разблокирование. Стоит учитывать, что автомагнитола Свинг после третьей неудачной попытки ввода, автоматически блокируется.

Итак, собственно про раскодировку:

Автомагнитолу (если она уже установлена) извлекаем из штатного места;
Разбираем аппарат;
Определяем, какой тип памяти используется для хранения кода;
Считываем память при помощи ПК и дополнительного оборудования (не забываем записать код расшифровки на бумаге);

Чтение дампа автомагнитолы

Собираем аппарат;
Вводим код.

Самостоятельный монтаж

Обычно самостоятельный монтаж требуется, если предустановленное устройство вышло из строя, было заменено на второе поколение, а затем деинсталлировано. Основной смысл в том, что такая аудиосистема в основном устанавливается на заводе или же в специальных случаях. Этот момент также предполагает идеальное сочетание разъемов и простоту подключения.

Предустановленная версия формата 1din

Инструкция: подключение к Skoda со всеми опциями

Потребуется для установки:

магнитола;
MDI — мультимедийный разъем, кронштейн;
нижняя полка для установки;
штекеры Aux-In, USB с проводом MDI.

Если комплектация Актив, то понадобится адаптер для подключения аудиосистемы. Несмотря на то, что многие владельцы подключают только основные функции, сервисные инженеры рекомендуют сразу подключать мультимедийные разъемы, в том числе, USB с проводом MDI. В этом случае вы сразу получите аудиосистему более высокого класса при тех же затратах.

Обычно все перечисленное входит в комплект поставки, но в б/у версии не всегда удается получить. Часто отсутствует именно MDI, чтобы докупить воспользуйтесь артикулами: 8E0972112,N90764701, 8E0 971 832. Речь идет о корпусах разъемов. Также не помешает приобрести провод сечения 0,35 мм длиной 4 м и 0,5 мм длиной 1 м.

Последовательность действий

Шаг 1. Снимите панель бордачка и прикрепите кронштейн MDI.

Шаг 2. Смонтируйте разъем MDI, используя распиновку и приобретенный корпус.

Пины (схема):

1: масса (желто-коричневый провод);
2: CAN Low (оранжево-коричневый провод);
3: не используется;
4: 7 пин разъема головного устройства;
5: 4 пин AUX;
6: 3 пин AUX (правый канал);
7: 4 пин разъема головного устройства — CDX Dauer+;
8: CAN High (оранжево-зеленый провод);
9: 1 пин синего разъема автомагнитолы;
10: 2 пин синего разъема автомагнитолы;
11: 1 и 2 пинAux-In (масса, сдвоенный провод);
12: экранирование жгута проводов Aux и синего разъема автомагнитолы.

Шаг 3. Подключите проводя CAN и запараллельте «минуса»:

от MDI желто-коричневый провод массы к жгуту массы проводов (желто-коричневый);
от MDI CAN High зелено-оранжевый к такому же жгуту проводов;
от MDI CAN Low коричнево-оранжевый к жгуту проводов аналогичного цвета.

Шаг 4. Активируйте Aux-In и MDI в сервисном режиме по схеме:

в сервисном режиме найдите «Диагностический интерфейс шин данных;
в 2E установить «Проигрыватель, позиция 3»;
в 0 байте устанавливается Aux;
установить в SwingAux и сохранить;
при подключении бортового компьютера требуется установить те же параметры для него.

Шаг 5. Провести автоматический поиск ошибок.

Автомагнитола устанавливается обычным образом и подключается к стандартному разъему без переходника. После завершения процедуры по предложенной схеме можно пользоваться всеми дополнительными мультимедиа-устройствами. Если вас не устроит предложенный функционал с видеосистемой, вряд ли, можно заменить на сенсорную магнитолу. Не думаем, что у вас будут такие мысли.

Swing автомагнитола причисляется к штатным головным аппаратам для установки в Шкода Йети, Октавиа и другие модели этого чешского автомобиля. Автомагнитола Swing идеально вписывается в интерьер салона машины. Она оснащена по последним требованиям и представляет собой привлекательный аппарат, как в плане дизайна, так и стоимости. Штатные головные аппараты предназначены, как правило, для замены заводских автомагнитол. Они значительно расширяют возможности акустической системы. Установив штатную магнитолу Свинг, автовладелец получает настоящий мультимедийный комплекс. Это и сенсорный экран, и навигация, и ДВД, и многое другое. Подключение автомагнитол Свинг проводится через штатные разъемы «pin-to-pin», а управление можно осуществлять не только через сенсорный экран, но и посредством кнопок управления на руле.

Bolero

размер экрана – 10″;
разрешение экрана – 800х480 точек.

Эта модель мультимедиа имеет более широкий функционал:

Bluetooth (блютуз) для звонков по телефону;
управление голосом;
USB-порт на передней панели;
поддержку SD-карты;
SmartLink +;
SMS-сообщения;
4 дополнительных динамика;
управление жестами;
голосовой помощник Лаура.

Лаура, по отзывам, неважно понимает русский язык, норовя постоянно переспрашивать, так что добиться от неё полезных действий сложновато. С управлением жестами получше, но неизменная болячка такой функции, восприятие случайных движений вблизи экрана как управляющий жест, никуда не делась, и далеко не все владельцы активируют данную возможность

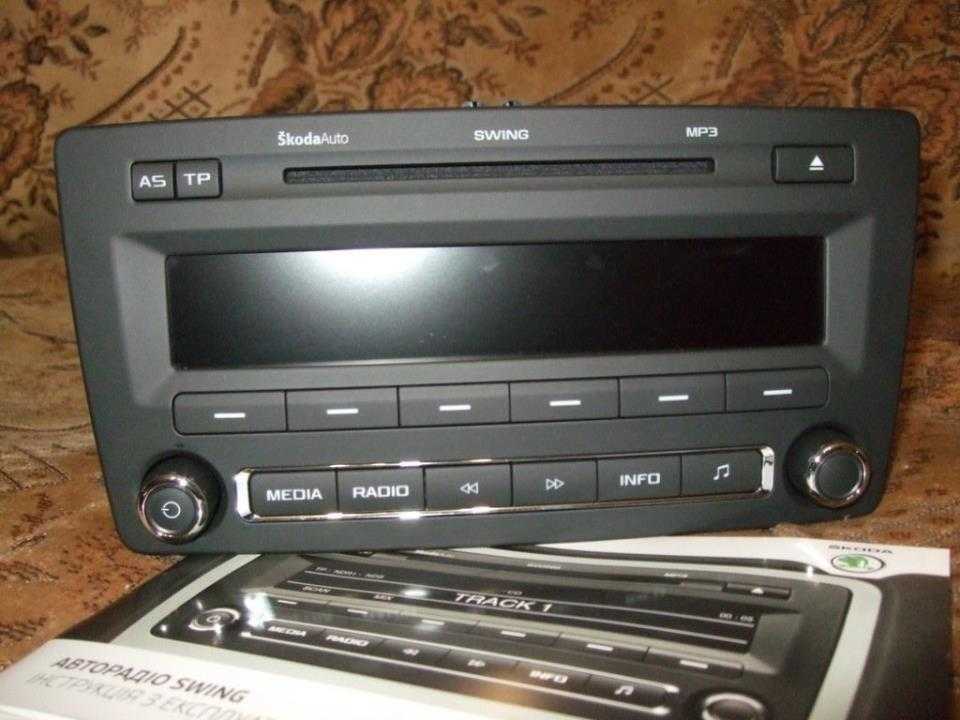

Штатная магнитола на Шкоду Октавия А7 Swing

Проигрыватель Свинг старого образца имеет в своей комплектации:

Монохромный экран;
Встроенный CD-привод, позволяющий воспроизводить форматы MP3,WMA и ID3;
FM радиоприемник европейского диапазона;
Русифицированное меню;
Возможность подключения дополнительных колонок;
Парктроник;

Опцию подключения блютуз;
Входа AUX;
Внешний чейнджер CD.

В новом варианте магнитолы Свинг, предназначенной для установки в качестве штатного головного устройства в автомобиле Шкода Октавия А7, следует отметить:

Увеличенный типоразмер магнитолы. Теперь он составляет 2 Дин;
Экран Макси Дот;
Все необходимые для подключения дополнительного оборудования разъемы (входы).

Таким образом, каких-либо существенных изменений устройство, как можно заметить, не претерпело. Но для своей ценовой категории может считаться вполне достойным аппаратом. Высокую надежность при эксплуатации и простоте прибора можно с уверенностью отнести к его положительным качествам.

Штатная магнитола на Шкоду Октавия А7 Коламбус

Самая дорогая автомагнитола из разряда штатных, то есть устанавливаемых в Шкоду Октавиа А7 прямо на заводе, – это мультимедийная система Коламбус. Ее отличие от вышеназванных магнитол штатной установки – это наличие навигационной системы. Также устройство располагает:

Увеличенным (в сравнении с Болеро) цветным сенсорным дисплеем высокого уровня разрешения;
Навигатором на русском языке и картами;
Проигрывателем формата DVD;

CD-чейнджером любых существующих на сегодняшний день форматов записи;
Двумя слотами для карт памяти (флешек);
Диском (жестким) на 32 Гб;
Разъемами AUX и USB;
Системой громкой связи через подключение Bluetooth;
Радиоприемником диапазона FM;
Парктроником.

Магнитолы Свинг для Шкода — только обычные

Теперь имеет смысл разобраться с конфигурацией.

Предустановленная версия формата 1din имеет следующие параметры:

CD-плеер, интеграция с внешним CD-чейнджером;
радио с RDS (европейский диапазон), ID3;
настройка звука системой Gala, подстраивающей громкость под скорость движения;
поддерживает настройку звуковых частот;
поддерживает дорожное радио, передающее информацию для автомобилистов;
интеграция с парктроником, климат-контролем, бортовым компьютером Maxi DOT;
Aux-In;
мультимедийный вход MDI.

С оригинальной инструкцией можно ознакомиться по ссылке: http://skoda-club.by/manual/A5_OctaviaTour_Swing_CarRadio.pdf. В файле описывается порядок ввода защитного кода, а также режимы настройки.

Пины магнитолы

Вход MDI позволяет сделать апгрейт установленной аудиосистеме. Оптимальным вариантом считается экран на роботизированном лифте

Такой девайс позволяет спрятать экран в период отсутствия в машине, не занимает места и не привлекает внимание прохожих своим внешним видом.

Преимущества и недостатки

По отзывам владельцев, головное устройство Болеро для Шкода А7, на фоне всех своих достоинств, имеет несколько недостатков.

В зимний период времени часто не работают кнопки управления.
Для устранения дефекта зачастую достаточно прогреть автомобиль.
При выходе из строя системы принимающей/выдающей CD-диски, необходимо заменить пружину.
Стоимость ремонта небольшая, для выполнения работ потребуется полностью вынуть магнитолу.
Еще одна болезнь магнитолы Болеро – не воспроизводится музыка с диска или не считывается файл с флеш-карты.
Нужно просто отключить и вновь соединить между собой минусовой провод и аккумулятор. Если перезагрузка не помогает, надо обращаться к специалистам.

Магнитола MIB2.5 Bolero

Магнитола Болеро на Шкоду Октавия А7

Данная магнитола относится уже к полноценным мультимедийным устройствам и оснащена следующими функциями и опциями:

Цветным сенсорным монитором;
Разъемом для подключения флеш-карты;
CD-проигрывателем на шесть компакт-дисков;
FM-радио;
Штекерными разъемами AUX и USB;
Bluetooth;

Предусмотрено подключение дополнительных динамиков (кроме 4 штатных);
Функцией голосового управления устройством;
Меню на русском языке;
Возможностью подключения дополнительного оборудования, если оно не входит в штатную в комплектацию авто – камер заднего и бокового вида, навигации и так далее.

Магнитола Болеро на Шкоду Октавия А7

Цветным сенсорным монитором;
Разъемом для подключения флеш-карты;
CD-проигрывателем на шесть компакт-дисков;
FM-радио;
Штекерными разъемами AUX и USB;
Bluetooth;

Предусмотрено подключение дополнительных динамиков (кроме 4 штатных);
Функцией голосового управления устройством;
Меню на русском языке;
Возможностью подключения дополнительного оборудования, если оно не входит в штатную в комплектацию авто – камер заднего и бокового вида, навигации и так далее.

Особенности магнитолы Болеро на Шкода Октавия А7

1 поколение

Магнитола I поколения MIB1 Болеро в Октавия А7 устанавливалась, начиная с платформы MQB. По сравнению с предыдущим вариантом, она преобразилась внешне и обзавелась дополнительными функциями. В магнитоле Болеро для Шкоды А7 появилась возможность перехода в режим управления голосом. Кнопка Sound обеспечивает выбор индивидуальных параметров звучания. Штатное головное устройство позволяет подключить динамики Canton и усилитель.

Первое поколение магнитолы Болеро для Шкода Октавия А7 имело следующие характеристики:

цветной экран с возможностью сенсорного управления, размером 5,8 дюйма;
разрешение 400*240;
поддержка разных форматов радио – FM, AM, а также цифровых вариантов;
Bluetooth и камеру поддерживает, если предусматривает модификация;
воспроизводит CD, MP3, WMA;
позволяет пользоваться флеш-картой;
совместимость с парктрониками;
позволяет управлять некоторыми системами авто.

На экране головного устройства также могут отображаться сведения о климатической системе. Поддержка навигационных систем и воспроизведение видео не предусмотрено производителем.

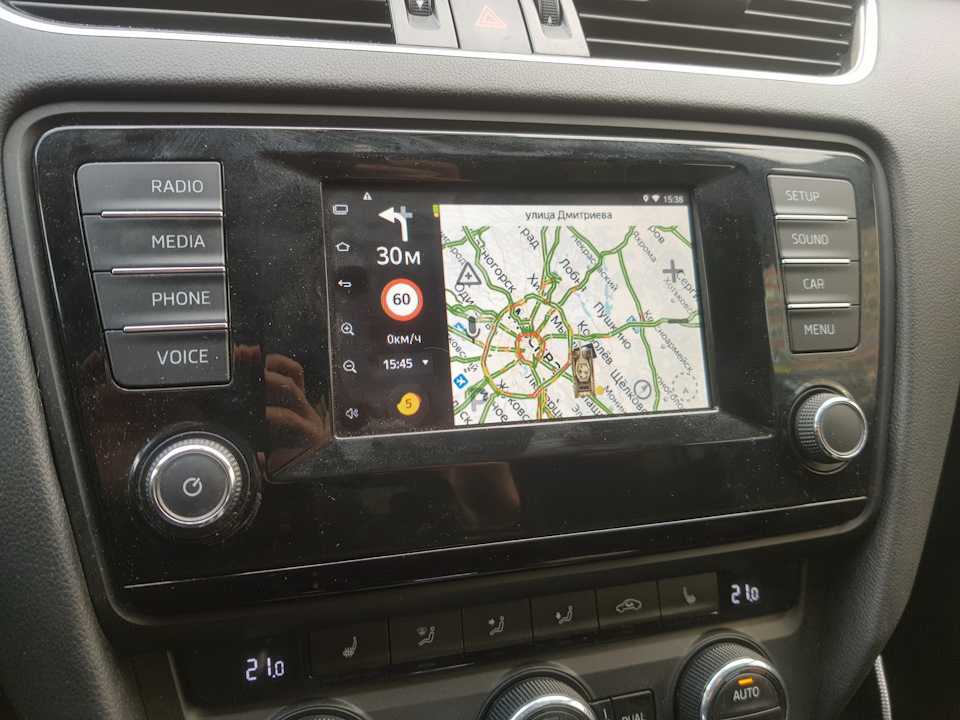

Магнитола I поколения MIB1 Болеро в Октавия А7

2 поколение

Bolero для Skoda A7 второй версии (MIB2) получило увеличенный до 6,5 дюймов экран с улучшенным расширением 800*480. Инженеры добились улучшения звучания Болеро для Октавия А7, позаботились о совместимости с камерой и внедрили функцию MirrorLink, позволяющую выводить звук и изображение со смартфона на экран магнитолы.

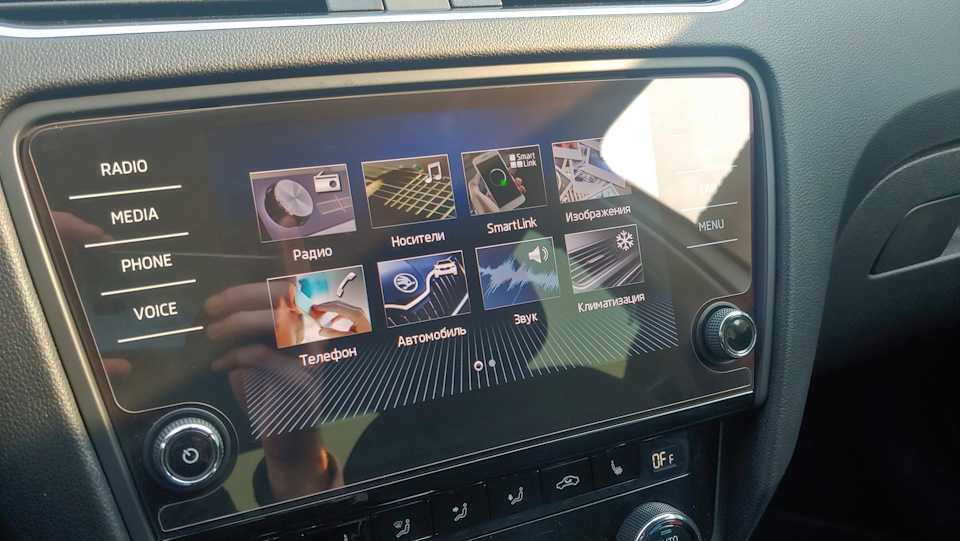

Магнитола MIB2 Bolero для Skoda Octavia A7 (фото)

3 поколение

Нововведением магнитолы Bolero для Skoda Octavia A7 третьего поколения стало полное обновление внешнего вида. На смену боковым кнопкам пришел большой сенсорный экран с глянцевой поверхностью.
Вместе с увеличившимся дисплеем, улучшилась четкость изображения.
Панель обзавелась антибликовым покрытием и защитным стеклом.
Головное устройство прекратило воспроизведение CD-дисков, эта функция просто перестала пользоваться спросом.
Производитель поработал со звуком, а также расширил функционал магнитолы – появилась поддержка Apple Carplay, возможность воспроизведения и приближения изображений.

Магнитола MIB3 Bolero

Установка и подключение своими руками

На данном примере вы узнаете, как установить аппарат Свинг в автомобили, где не проведена тщательная аудиоподготовка.

Примечание. Автомагнитола Свинг отличается от аналогов тем, что разъемов для осуществления подключения у нее немного. С одной стороны, это даже хорошо: удастся избежать головоломки. Что касается совпадений с разъемами автомобиля (если это не Шкода Йети), то редко такое случается, разве что подходит только разъем на активную антенну который.

2 х диновые автомагнитолы

Находим или покупаем переходник ISO-VAG. Можно спросить в магазине. У такого переходника есть даже код: AZA..;
Разъемы авто соединяем в переходник, а затем в аппарат. Делаем все, естественно, по схеме (распиновка разъемов идет в комплекте с автомагнитолой);
Крепим магнитолу в посадочное место (предусмотренное автопроизводителем). Фиксируем 4-я саморезами;
Ставим рамку;
Вводим код.

Распиновка Свинг автомагнитолы

Меняем магнитолу Шкоды А7

После покупки нового автомобиля довольно часто у автолюбителя возникает потребность в замене штатного головного устройства на более современную автомагнитолу. В случае с проигрывателем Свинг такое желание вполне обоснованно. Несмотря на качество и надежность названного аппарата, его внешний вид и функциональные возможности выглядят, мягко говоря, убого.

Для того чтобы заменить присутствующий в авто Свинг на более совершенный приемник Болеро, Коламбус или проигрыватель другого бренда, адаптированный в качестве штатного для Шкода Октавиа А7, нам понадобятся:

Отвертка с крестовым наконечником;
Набор гаечных ключей.

Сама процедура снятия штатной магнитолы не представляет собой особого труда и совершается в течение 4-5 минут. Делается это таким образом:

Обе обрамляющие устройство пластмассовые накладки, держащиеся на защелках, легко удаляются руками.
Открывшиеся крепящие магнитолу к рамке болты (4 штуки) выкручиваются.
Устройство извлекается из посадочного гнезда (после отсоединения подключённой электропроводки).

Демонтаж окончен. Установка нового прибора также не вызывает сложностей. И его подробное описание находится в инструкции по эксплуатации, прилагаемой производителем гаджета.

На современном рынке электронных устройств для легкового автомобиля вы можете найти штатную магнитолу или полноценную ММС для Шкода Октавиа А7, любого известного бренда производителя подобного рода оборудования.

Видео, как снять магнитолу со Шкоды А7.

Swing

размер экрана – 8,25″;
разрешение экрана – 800х480 точек.

Экран с возможностью персонализации обладает еще и дополнительными функциями, такими как сенсорная панель. Также вмонтирован тюнер DAB (цифровое радио), но в России эта функция бесполезна, радиостанции в таком формате не работали и, скорее всего, уже работать не будут.

Смысл внедрения этого стандарта в Европе - разгрузить переполненный FM-диапазон вещания, но обратной стороной нового стандарта становится экономическая выгодность снижения битрейта до 48kbps, что существенно снижает и качество звука. Но в большинстве регионов России такой перегруженности нет, а музыка все равно "переезжает" в интернет.

Среди других функций предусмотрено несколько вариантов коннекта с телефоном:

SmartLink;
Android Auto;
MirrorLink
Apple CarPlay.

Именно через них предусмотрена работа информ-приложений, вроде новостей или прогноза погоды.

Columbus

размер экрана – 10″;
разрешение экрана – 1280х640 точек.

В дополнение к традиционным для современных автомагнитол возможностям эта модель оснащена:

встроенную память на 64 ГБ;
DVD-привод (по нынешним временам редкость);
3D-навигацию;
фирменный сервис ŠKODA Connect Online Map Update (обновление вшитых карт навигации);
модуль LTE;
точка доступа Wi-Fi.

Надо понимать, что последняя половина функционала в России работать вряд ли будет. Модуль мобильной связи без договора с оператором бесполезен (хотя пару лет назад попадались сообщения, что некоторые операторы связи в РФ запускают поддержку eSIM), так что это станет заботой владельца.

Опять, раздача вай-фая гарантирована в пределах машины, но без выхода в сеть устройство ничего раздать не сможет, наоборот, будет нуждаться в сигнале с телефона, а тот же телефон на таком расстоянии раздаст не хуже.

Прошивка новых навигационных карт вообще больная тема. Подключение ŠKODA Connect это для Европы, а в России дилер обычно обеспечивает несколько бесплатных обновлений, а потом предложит оплатить довольно приличную сумму за каждое.
