Что такое вкладыш шатунный? вкладыши коренные и шатунные

Геометрия

Естественно, размеры шатунных вкладышей для разных ДВС разные. Самый основной параметр – это масляный зазор. Он равен разности внутреннего диаметра вкладыша с диаметром вала. Также важный показатель – это величина масляного зазора. Если зазор сильно большой, то увеличивается поток масла, что снижает нагревание подшипника. Но масло также влечет неоднородное распределение нагрузки, что повышает вероятность разрушение подшипника по причине усталости. Большой зазор повлечет за собой шум при работе и вибрации. Маленький зазор вызовет перегрев моторного масла и снизит вязкость.

Посадочный натяг нужен, чтобы обеспечить надежную посадку шатунного вкладыша ВАЗ в его гнезде. Надежно и прочно посаженные подшипники равномерно контактируют с поверхностью посадочного места – это предотвратит возможность смещения подшипников в процессе работы. Также обеспечивается эффективный отвод тепла.

Почему проворачивает вкладыши?

Вкладыши в двигателе установлены в специальные установочные места (постель вкладыша). Установка предполагает особую фиксацию, так как вкладыши имеют в своем теле отверстия, что позволяет подавать на них моторное масло. Указанные отверстия должны четко совпадать с отверстиями, которые высверлены в самих деталях для прохода смазки. Также фиксация вкладыша необходима с учетом того, что во время работы двигателя возникает трение по поверхностям сопряженных элементов.

С учетом вышеприведенной информации становится понятно, что если провернуло шатунный вкладыш, причина может заключаться в следующем:

Как известно, трение возникает в результате скольжения двух тел по отношению друг к другу при наличии определенной нагрузки. Общая величина силы трения будет зависеть от величины нагрузки на трущуюся пару, а также от коэффициента трения. Для того чтобы снизить силу трения при изготовлении деталей применяются специальные антифрикционные материалы, которые имеют низкий коэффициент трения.

Что касается вкладыша, антифрикционный материал наносится на его поверхность. Коленвал по отношению к вкладышам совершает вращательное движение, в месте сопряжения вкладыша и коленчатого вала возникает сила трения, которая стремится провернуть вкладыши по отношению к их установочным местам. Для защиты от проворачивания и смещения вкладыш удерживает специальный усик. Также при установке сами вкладыши вставляются с определенным натягом, величина которого рассчитана конструкторами того или иного ДВС.

Становится понятно, что избыточное трение или недостаточно надежная фиксация (слабый натяг), являются основными причинами, по которым не удается удержать вкладыш на его посадочном месте. Отметим, что во время изготовления двигателя на заводе недостаточный натяг вкладышей при сборке ДВС встречается крайне редко. Чаще проблемы с коренными или шатунными вкладышами появляются после того, как двигатель ремонтировался. Другими словами, неправильный подбор ремонтных вкладышей и другие дефекты, которые не позволяют добиться необходимого натяга, приводят к проворачиванию. Так как на КШМ воздействуют неравномерные нагрузки, вкладыши с ослабленной посадкой начинают вибрировать, масляная пленка на их поверхности разрушается, вкладыш может «прихватить». В такой ситуации проворачивание неизбежно, так как фиксирующий усик попросту не способен противостоять моменту проворачивания на самом вкладыше.

Как уже было сказано, еще одной причиной проворачивания вкладышей двигателя является превышенный момент трения, то есть нарушаются расчетные условия работы самих подшипников скольжения. Нормальная работа вкладышей предполагает так называемое жидкостное трение, то есть поверхность вкладыша и шейку коленчатого вала разделяет масляная пленка. Это позволяет избежать прямого контакта нагруженных деталей, обеспечивает необходимую смазку и охлаждение, минимизирует трение.

Вполне очевидно, что если масляная пленка будет иметь недостаточную толщину или прорвется, коэффициент трения начнет увеличиваться. Работа сопряженных деталей, которые испытывают постоянную нагрузку, в подобных условиях будет означать, что проворачивающий момент увеличился. Если проще, чем больше сила трения, тем сильнее возрастают риски проворачивания вкладышей коленвала при таких увеличенных нагрузках.

Рост нагрузок в паре вкладыш-коленвал приводит к уменьшению толщины масляной пленки или к полному разрыву (сухое трение). Параллельно увеличению силы трения происходит усиленное выделение тепла, в области трения возникают локальные перегревы. При повышении нагрева нарушается температурная стабильность масла, толщина масляной пленки еще больше снижается, вкладыш может прихватывать к поверхности шейки коленчатого вала.

Также следует добавить, что толщина масляной пленки между сопряженными деталями напрямую зависит от того, с какой скоростью указанные детали перемещаются относительно друг друга (гидродинамическое трение). Чем быстрее детали двигаются, тем интенсивнее масло попадает в зазор, который присутствует между трущимися элементами. Получается, создается более толстый масляный клин-пленка по сравнению с такой же пленкой на меньшей скорости движения сопряженных деталей. При этом необходимо учитывать тот факт, что увеличение скорости движения деталей увеличивает и силу трения, а также растет нагрев от такого трения. Это значит, что температура моторного масла начинает повышаться, смазка разжижается, толщина пленки становится меньше.

Основные неисправности и ремонт

Как показывает практика, чаще всего коленвал оказывается подвержен следующим проблемам:

Влияние динамических нагрузок;
Колебания и вибрация;
Трение;
Излишне высокая температура;
Воздействие статического характера от близлежащих деталей;
Недоработки при сборке двигательной системы.

Исходя из типа поломки и объёма работ, различают два вида ремонта – текущий и капитальный. В первую очередь необходимо осмотреть агрегат – его поверхность должна быть ровной и гладкой, без каких-либо сколов, трещин или иных повреждений. Если же они имеются, ни о каком ремонте и речи быть не может – необходим срочный демонтаж коленвала и установка на его место новой и исправной детали. Что же касается непосредственно ремонта, то сначала нужно произвести обмеры всех основных деталей коленвала – шеек и шатунных вкладышей. Чтобы это сделать, нужно демонтировать поддон двигателя, снять со своего места масляный

насос и систему маслопроводов и открутить крышки шатунов. Замеры следует проводить по двум плоскостям – параллельно и перпендикулярно по отношению к продольной оси шатуна.

Если показатели их овальности превышают допустимые нормы, коленвал следует снять и произвести его шлифовку вплоть до достижения следующего ремонтного размера. Несмотря на то, что согласно рекомендациям завода-изготовителя ремонтные размеры тракторных коленвалов должны чередоваться с шагом в 0,5 мм, на практике, при условии несущественного износа, его значение может составлять и 0,25 мм.

Послесловие

Коленчатый вал — один из наиболее важных и значимых элементов двигательной системы, который, несмотря на своё, довольно простое устройство, требует к себе постоянного внимания. Его отсутствие или несвоевременность ремонта могут повлечь за собой достаточно серьёзные проблемы и привести к выходу двигателя из строя.

источник

Особенности маркировки

Если детали подшипника изношены или повреждены, когда не получается получить правильный зазор коленвала, ситуацию можно улучшить путем подбора новых вкладышей. Если шатуны растачивались, то они должны быть укомплектованы деталями соответствующих ремонтных размеров шатунных вкладышей. Обычно подбор доверяют специалистам.

При выборе новых шатунных подшипников ориентируются на маркировку по цветам — нужно смотреть на те детали, которые сняты с автомобиля. Если на элементах старых подшипников не сохранилось цветовой маркировки, то ищут ее на нижних головках. Там нужно увидеть метку в виде цифры — это класс подшипника. Также проверяют буквенные метки на коленчатом валу — они определяют размеры шатунных шеек.

Чтобы ориентироваться в карте выбора подшипников, используют маркировку на блоке цилиндров. Например, С3 говорит о том, что нужно устанавливать желтый и зеленый вкладыш. При этом любой из них может быть установлен в крышку или в постель. При выборе новых подшипников пользуются идентификационной цветовой картой маркировки шатунных вкладышей. Так, если найти букву на шейке шатуна и цифру на шатуне (например, D4), то по этой карте нужен подшипник синего цвета. Естественно, нужно помнить, что для разных двигателей цвета могут быть другими.

Методы профилактики

Как указывалось выше, частичный выход вкладышей из строя влечет за собой повышенный износ двигателя, и в частности, системы его смазки. Поэтому чтобы не допускать подобной ситуации имеет смысл проводить периодические мероприятия по профилактике. Так, в первую очередь необходимо пользоваться тем моторным маслом, которое рекомендовано производителем автомобиля. Особенно это касается его вязкости. Не стоит покупать очень дешевое масло, поскольку высока вероятность, что в его составе будут абразивные частицы, которые негативно влияют на двигатель в целом, и на вкладыши в частности.

Также стоит производить периодическую проверку деталей двигателя, их состояние, геометрию, чистоту. При выполнении ремонтных работ нужно всегда следить за тем, чтобы в двигатель и/или систему смазки (масло) не попадала грязь. Существует так называемое “золотое правило” моториста, которое гласит, что лучше зазор на 0,03 мм больше, чем на 0,01 мм меньше. В таком случае вкладыш гарантировано не подведет, не расплавится и не застучит. Следите за состоянием двигателя вашего автомобиля, и он будет служить вам долгие годы.

Лучше не дожидаться ситуации, когда на приборной панели засветится лампочка, сигнализирующая о низком давлении масла. В идеале необходимо периодически проверять значение давления самостоятельно или в автосервисе. Ведь лампочка масленки светиться (то есть, срабатывает аварийный датчик) уже в крайнем случае, когда давление упало до критического. Этого лучше не допускать, особенно на двигателях со значительным пробегом.

Заключение

Необходимо периодически проверять состояние вкладышей, поскольку эти, казалось бы, незначительные детали могут привести к большим проблемам с масляной системой двигателя, тем самым значительно снизив его ресурс. И чем раньше удастся выявить поломку и устранить ее — тем с меньшими затратами в будущем придется столкнуться автовладельцу для проведения ремонта двигателя. Процедуру по замене можно провести как самостоятельно, так и на СТО. Однако, если вы решите выполнить ремонт самостоятельно, то вы должны быть на 100% уверены в том, что сможете довести дело до конца, поскольку замена подразумевает большой объем как демонтажных, так и монтажных работ.

Почему проворачивает шатунные вкладыши?
Что такое шатунные вкладыши коленвала?
Причины проворачивания шатунных вкладышей коленвала
Как поставить вкладыши на коленвал – порядок действий

Часто можно услышать в диалогах водителей и механиков – как новичков, так и бывалых – интересные фразы: «Стучит движок!» или «Крутануло вкладыш!» Ну и, разумеется, все понимают, что разговор зашёл об аварийной ситуации в двигателе внутреннего сгорания, а точнее о том, что из строя вышли коренные или шатунные подшипники скольжения коленвала. Это очень серьёзное происшествие, которое случается с двигателем достаточно часто, и винят обычно во всём этом некачественное моторное масло. Мол, куплено было масло непроверенного производителя, поэтому и произошла такая неприятность. Но по правде говоря, существует множество причин, не связанных напрямую с моторным маслом, по которым выходят из строя подшипники коленчатого вала.

Конструкция вкладышей коленвала

Подшипник скольжения коленчатого вала — составной, содержит два металлических плоских полукольца, полностью охватывающих шейку коленвала (сверху и снизу). В этой детали выполняется несколько элементов:

• Отверстия (одно или два) для пропуска масла в масляные каналы в коленчатом валу и шатуне;
• Замки в виде шипов или пазов под штифты для фиксации подшипника в опоре постели коленвала или в нижней головке шатуна;
• Продольная канавка для подачи масла в отверстие (выполняется только на вкладыше, расположенном со стороны канала — это нижний коренной вкладыш и верхний шатунный вкладыш);
• В буртовых упорных вкладышах — боковые стенки (бурты) для фиксации подшипника и ограничения осевого перемещения коленчатого вала.

Вкладыш — это многослойная конструкция, основу которой составляет стальная пластина с нанесенным на ее рабочую поверхность антифрикционным покрытием. Именно данное покрытие обеспечивает снижение трения и длительный срок службы подшипника, оно изготавливается из мягких материалов и, в свою очередь, также может быть многослойным. Покрытие вкладыша за счет меньшей мягкости поглощает микроскопические частицы износа коленвала, предотвращает заклинивание деталей, образование задиров и т.д.

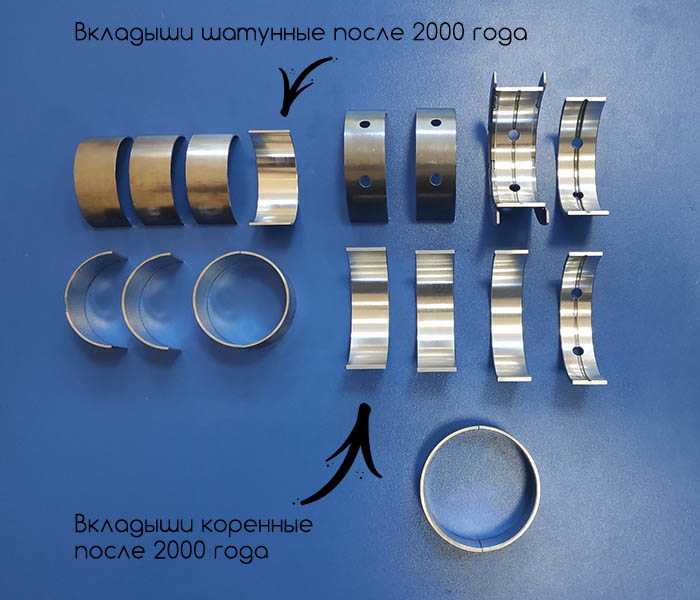

По конструкции вкладыши коленчатого вала делятся на две основные группы:

• Биметаллические;
• Триметаллические.

Наиболее просто устроены биметаллические подшипники. Их основу составляет стальная полоса толщиной 0,9-4 мм (в зависимости от типа и назначения детали, коренные подшипники — толще, шатунные — тоньше), на которую нанесен антифрикционный слой толщиной 0,25-0,4 мм. Данный слой изготавливается из медно-свинцово-оловянного (бронзового), медно-алюминиевого, медно-алюминиево-оловянного, алюминиево-кремниево-свинцового, алюминиево-кремниево-свинцово-оловянного или иных мягких сплавов с содержанием алюминия и меди до 75%, и олова (которое выступает в роли твердого смазочного материала) до 25%, также могут содержать небольшое количество никеля, кадмия, цинка и других металлов.

Триметаллические вкладыши помимо основного антифрикционного покрытия имеют покровный слой толщиной 0,012-0,025 мм (12-25 мкм), обеспечивающий защитные свойства (борется с коррозией и чрезмерным износом основного слоя) и улучшающие антифрикционные качества подшипника. Данное покрытие изготавливается из свинцово-оловянно-медного сплава с содержанием свинца 92-100%, олова до 12% и меди не более 3%.

Также в подшипниках скольжения могут присутствовать дополнительные слои:

• Верхний защитный слой из олова — чисто оловянное покрытие толщиной всего 0,5-1 мкм, обеспечивающее защиту от коррозии, жира и загрязнения во время транспортировки, установки и приработки вкладыша;
• Нижний защитный слой из олова — такой же слой, нанесенный с наружной стороны вкладыша (обращенной к опорам коленвала или внутренней части головки шатуна);
• Никелевый подслой (никелевый барьер, прокладка) — тонкий, не более 1-2 мкм слой никеля между основным антифрикционным покрытием и покровным слоем. Данный слой предотвращает диффузию атомов олова из покровного слоя в основной, что обеспечивает постоянство химического состава основного антифрикционного покрытия. При отсутствии никелевого барьера в основном покрытии может увеличиваться концентрация олова, что приводит к негативным изменениям характеристик подшипника.

Рассмотренная структура подшипников скольжения не является стандартом, многие производители предлагают свои уникальные схемы и конструкции. Например, основной антифрикционный сплав может наноситься на стальную основу не непосредственно, а через дополнительный подслой из алюминиевого или медного сплава, покровный слой может иметь разнообразный состав, в том числе без содержания свинца, и т.д.

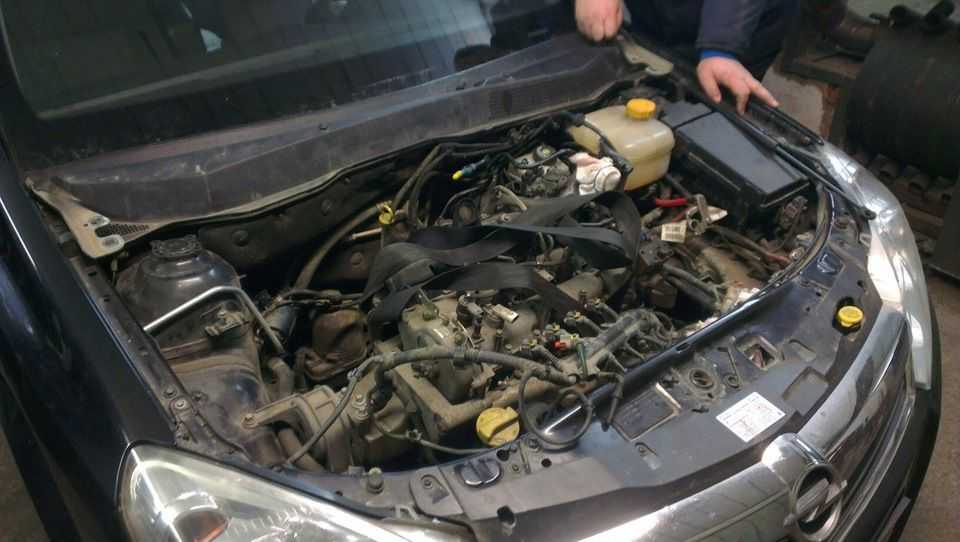

Замена

Все официальные мануалы рекомендуют производить замену вкладышей коленвала с полным разбором двигателя, но на самом деле, это не обязательно. Все можно делать прямо на автомобиле. И если с шатунными подшипниками все более или менее понятно. Достаточно просто раскрутить головку, вытащить старую деталь, после чего установить новый вкладыш. То вот с остальными возникают вопросы, ведь на первый взгляд к ним не подобраться, не сняв коленвала. Но, тут приходит на помощь опыт флотских мотористов. На больших судовых дизелях длина коленвала может достигать 10-15 метров, соответственно, для замены подшипников его не снимают. Имеется неплохая методика, которая позволяет это делать непосредственно на двигателе. Задача автомеханика приспособить ее к своим целям.Перед началом работы нужно загнать автомобиль на эстакаду или смотровую яму. Это сделает доступ к мотору снизу абсолютно свободным. Также снимается защита (при наличии), и сливается масло. После этого можно приступать к замене:

Снимается коробка. Лучше сделать это заранее. В некоторых случаях можно обойтись и без этого, но лучше подготовиться загодя, это позволит затратить меньше времени в дальнейшем;
Снимается передняя крышка. Ослабляется ремень (цепь) привода распредвала. Лучше ее снять полностью;
Демонтируется стартер;
Далее необходимо снять поддон. В принципе, особых проблем с этой работой быть не должно. Но, на некоторых моделях будет мешать передняя балка. В таком случае, потребуется открутить подушки крепления мотора, и немного приподнять его. После этого можно свободно вытащить поддон;
Так вы доберетесь до коленчатого вала. Обычно начинают замену с шатунных вкладышей. Тут все просто. Откручивают винты крепления головки, вытаскивают старые подшипники, после чего, устанавливают новые детали. Перед установкой следует смазать вкладыши моторным маслом;
Перед заменой коренных подшипников, следует приспустить коленвал. Для этого, ослабляют его крепление к маховику. Достаточно приспустить его на 10-15 мм.;
Далее вытаскивают вкладыши. Чтобы выполнить это, проще всего сделать приспособление, наподобие алюминиевой заклепки. Ее вставляют в отверстие для подачи смазки, и выталкивают подшипник наружу. Иногда, водители пользуются для этого стальными линейками, но в этом случае можно повредить рабочую поверхность коленвала.

После снятия вкладыша, обязательно осмотрите его состояние. Если виден простой износ без задиров, то можно спокойно ставить новые запчасти. В случае с наличием видимых повреждений, желательно снять коленвал, и отшлифовать его.Установка на место вкладышей у большей части моделей двигателей производится руками. Если это не удается, то можно воспользоваться том же приспособлением, который применяли для извлечения подшипников. Перед установкой смажьте вкладыши

Обратите внимание на правильность установки деталей, усик должен попасть в предназначенный для него паз.При сборке необходимо помнить, что затяжка винтов должна производиться с определенным производителем усилием. Поэтому, воспользуйтесь динамометрическим ключом для окончательной затяжки крепежей

Это позволит избежать самопроизвольного откручивания деталей

Заключение. Каждый автолюбитель хоть раз, но сталкивался с неисправностями мотора. Причем проявиться износ может и через 100000 километров, и через 500000. Тут многое зависит от конкретной модели, а также особенностей эксплуатации. Многие люди интересуются, как заменить вкладыши коленвала не снимая двигатель. Сделать это вполне возможно, но проще все же будет снять мотор, да и надежность ремонта непосредственно на машине будет хромать

Это позволит избежать самопроизвольного откручивания деталей. Заключение. Каждый автолюбитель хоть раз, но сталкивался с неисправностями мотора. Причем проявиться износ может и через 100000 километров, и через 500000. Тут многое зависит от конкретной модели, а также особенностей эксплуатации. Многие люди интересуются, как заменить вкладыши коленвала не снимая двигатель. Сделать это вполне возможно, но проще все же будет снять мотор, да и надежность ремонта непосредственно на машине будет хромать.

Причины поломок шатунных вкладышей

Специалисты по ремонту двигателей внутреннего сгорания видят несколько причин, по которым подшипники скольжения проворачиваются. Зачастую это связано с излишне густым маслом, в которое попадают частички металла. Смазка со стружкой оказывает на вкладыши абразивное воздействие. Нередко случается и полное отсутствие масла. Особенно этим страдают автомобили с изношенными маслосъёмными кольцами. Часть смазки просто уходит «в трубу». В результате провернуло вкладыш и двигатель отправляется на ремонт. Могут быть недостаточно затянуты между собой крышки подшипников. И, наконец, еще одна причина. Это слишком жидкое масло. Особенно такие продукты вредны для моторов, работающих под высокими нагрузками.

Нарушение натяга

Если провернуло вкладыши, причины могут быть и в этом. В серийных автомобилях, собранных на заводе квалифицированными специалистами, такого не будет. А вот если мотор уже ремонтировали, то, скорее всего, подбор вкладышей был выполнен неверно и натяг нарушился.

Когда мотор работает, вкладыши испытывают повышенный момент трения. Этот момент стремится провернуть вкладыш. А из-за пониженного усилия, которое удерживает деталь на месте, риск проворачивания увеличивается в разы. Под действием неравномерной нагрузки, слабая посадка подшипника трения заставляет вкладыш вибрировать. Также нарушается смазочная пленка. В результате деталь проворачивается, а удерживающий порожек не в состоянии воспрепятствовать этому.

Описание вкладышей коленвала

Все коренные и шатунные шейки коленвала имеют свои собственные размеры, речь идет о параметрах, которые принимают шейки после процесса шлифовки. Размеры этих элементов должны полностью соответствовать габаритам, которыми обладают ремонтные вкладыши коленвала. Соответственно, при покупке таких запчастей необходимо учитывать параметры своего транспортного средства, ведь каждый отдельный мотор имеет свои размеры.

Отработавшие свой ресурс вкладыши коленвала

К примеру, если вы являетесь владельцем классического автомобиля ВАЗ, то должны иметь в виду, что отечественные авто имеют четыре различных размера вкладышей. Это означает, что коленвал в принципе может быть расточен не более четырех раз. Также нужно учесть, что вкладыши коленвала имеют и наружный размер, который никогда не изменяется, а вот внутренний может регулироваться из-за увеличения толщины элементов.

Назначение вкладышей

По сути, коренные вкладыши коленчатого вала, вне зависимости от маркировки, выполняют роль подшипников, предназначенных для улучшения скольжения шатунов. Шатуны, как известно, предназначены для вращения коленвала под воздействием микровзрыва горючей смеси в камерах сгорания мотора. Поскольку элементы периодически изнашиваются, автомобилист должен своевременно выполнять их снятие и замену, что также должно сопровождаться расточкой вала.

Не секрет, что при работе двигателя внутренние узлы подвергаются высоким нагрузкам и скоростям вращения. Это означает, что мотору просто необходимо снизить трение, в противном случае агрегат может выйти из строя практически сразу. Чтобы показатель силы трения был значительно ниже, все необходимые компоненты внутри мотора функционируют в микронной пленке, которая является масляной.

Износившийся и новый вкладыш

Эта прослойка, которая обволакивает металлические компоненты агрегата, образовывается исключительно при достаточном давлении рабочей жидкости. В частности пленка всегда должна находиться между коренной шейкой коленвала и вкладышем, в результате чего показатель трения не такой высокий, как мог бы быть. Соответственно вкладыши, изготовление которых осуществляется из металла, представляют собой надежную защиту, которая позволяет повысить ресурс эксплуатации вала в целом.

Конструкция

Казалось бы, вкладыш коленвала — обычная деталь, но ее изготовление осуществляется с применением нескольких различных металлов.

Соответственно вкладыш состоит из нескольких слоев, которые мы рассмотрим ниже:

изготовление первого слоя осуществляется из меди, ее процент может составлять от 69 до 75%;
изготовление второго слоя осуществляется из свинца, его процент составляет от 21 до 25%;
третий слой — олово, около 2-4%.

В целом общая толщина вкладыша составляет 250-400 микро. Следует отметить, что иногда для изготовления вкладыша применяется не медь, олово и свинец, а специализированный алюминиевый сплав. Маркировка в этом случае будет зависеть исключительно от производителя.

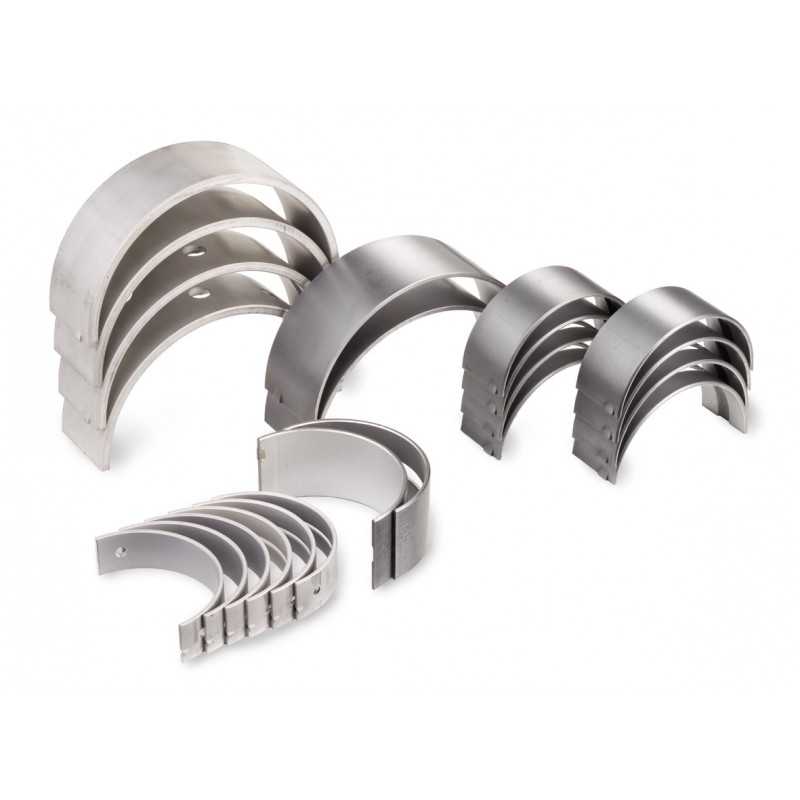

Виды

Что касается видов, то маркировка здесь будет зависеть от типа компонента.

В целом вкладыши для коленчатого вала подразделяются не несколько групп:

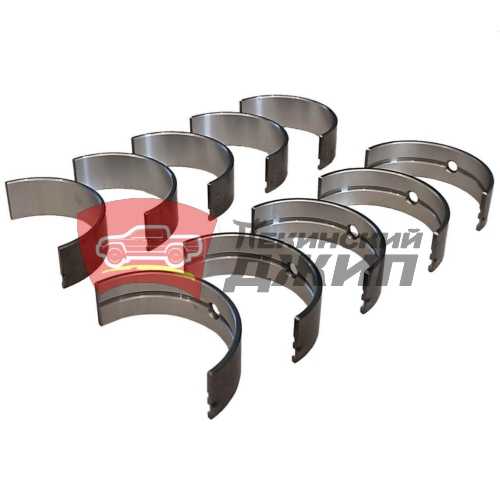

Коренные. Вне зависимости от маркировки, коренные вкладыши выполняют сходные функции. Они монтируются между коленчатым валом и тем местом, где этот вал проходит через корпус мотора.
Шатунные. Шатунные компоненты расположены непосредственно между шатунами и шейками вала.

В принципе вкладыши, как шатунные, так и коренные, производятся для каждого типа мотора, но все они различаются между собой по внутреннему диаметру. В зависимости от модели двигателя диаметры элементов будут различны, даже для одного двигателя. Как правило, разница в диаметре, то есть шаг, составляет 0.25 мм. Это значит, что размерный ряд деталей, составляется следующим образом: 0.25 мм, 0.5 мм, 0.75 мм и т.д.

Вывод

Коленчатый вал считается важной и весьма дорогостоящей деталью автомобиля, которая работает под невероятно большими нагрузками. Потому важно сделать всё для того, чтобы продлить период его эксплуатации

Своевременной мерой станет расточка вала и правильная замена вкладышей. Всё это поможет сделать элементы механизма более гладкими и прочными, дабы они были практически сразу готовы к работе.

Вкладыши можно приобретать как отдельно, так и в комплекте. Важным моментом здесь будет то, что для каждого автомобиля имеются стандартные вкладыши, которые помогают в дальнейшем подбирать похожие по своим характеристикам элементы. Удачной эксплуатации коленвала и автомобиля в целом!
