Тепловой зазор клапана и его регулировка

Зубчатая передача

Преимущества – габариты, высокий кпд, постоянство передаточного числа. Недостатки – шум, жесткость приводящая к выходу из строя.

В любых ДВС для организации нормального газораспределения применяются клапанные механизмы. На привод коленвала забирается небольшая часть крутящего момента. В процессе нагрева металл имеет свойства расширяться. Следовательно, меняются размеры деталей мотора. Изменяются и размеры элементов ГРМ. Если в приводе ГРМ не предусмотрен тепловой зазор клапана, то при нагревании двигателя до его оптимальных рабочих температур клапаны не будут плотно закрываться. Как следствие, они не будут обеспечивать требуемой герметичности.

Регулировка клапанов ДВС: что такое и для чего нужна

Ими управляет распределительный вал. Стандартное положение клапанов — закрытое. Чтобы открыть их, распредвал вращаясь надавливает специальными кулачками непосредственно на сам клапан ,или через коромысла.

Зачем нужна регулировка?

При работе ДВС из за нагрева расширяется металл, из которого состоят элементы клапанного механизма. Соответственно, немного меняются размеры и форма деталей. Необходимо следить, чтобы между кулачком распредвала и клапаном соблюдалось определенное расстояние. Его называют тепловым зазором. При его нормативном значении клапаны закрываются герметично и открываются достаточно, для нормальной работы мотора.Если наблюдаются отклонения зазоров (в большую или меньшую сторону), то газораспределительная система авто перестает корректно работать. И чтобы вернуть ей прежний функционал (или не допустить его нарушения), потребуется своевременная регулировка клапанов.

Каким должен быть тепловой зазор?

Указать точное значение не представляется возможным, так как оптимальную величину зазора производитель определяет индивидуально для каждого мотора. Тем более, что даже в рамках одного ДВС для впускных и выпускных клапанов нужный параметр аналогично отличается. Последние сильнее нагреваются при эксплуатации, и стандартный тепловой зазор у них больше.

Узнать оптимальные значения можно, заглянув в техдокументацию автомобиля. Там же будет указано, как часто следует настраивать клапанный механизм. В среднем, регулировку производят каждые 30-80 тысяч км.

Примечание! Некоторые моторы оборудованы гидрокомпенсаторами, которые предназначены для автоматической регулировки зазора. Такие ДВС не нуждаются в настройке клапанов. Однако, сами гидрокомпенсаторы со временем могут выйти из строя и перестать корректно справляться со своей задачей. Это можно выявить по тем же признакам, что и отклонения зазора. Если устройства утратили работоспособность, то их следует заменить.

Что произойдет, если своевременно не регулировать клапаны?

Независимо от того, будет зазор слишком большим или маленьким, последствия окажутся негативными для мотора и ГРМ. При увеличенном значении клапан открывается не до конца и несвоевременно, поэтому цилиндры не успевают наполниться, как и не полностью удаляются отработанные газы. Вследствие чего падает мощность двигателя. Кроме того, клапанный элемент в таких условиях быстро приходит в негодность.

При слишком маленьком зазоре клапан не полностью закрывается, нарушается герметичность системы, снижается компрессия, как и скоростные/динамические характеристики авто. Также, на тарелке и штоке скапливается слой продуктов сгорания от раскаленного топлива. Это в итоге приводит к «прогару» клапана — он разрушается.

Признаки неправильного зазора

Стоит отметить, что появление симптоматики лучше предупредить и своевременно провести регулировку. Но если момент уже упущен, то определить нарушения зазора можно по следующим признакам:

увеличенный расход топлива;
слишком шумная работа мотора, появление характерного звенящего постукивания в верхней части ДВС;
нестабильный запуск на «холодную»;
уменьшение мощности мотора.

Примечание! Большинство из перечисленных симптомов не всегда означают отклонения зазора. Они могут уведомлять и о других неисправностях авто.

Как выполнить регулировку клапанов?

В первую очередь необходимо приобрести щупы — инструменты для измерения зазора. Можно попробовать обойтись и без них, но и результат мероприятия тогда вряд ли окажется удовлетворительным. Потому Моторпейдж рекомендует предварительно обзавестись щупом и не пользоваться «кустарными» методами.

ВАЖНО! Регулировка выполняется исключительно на холодном двигателе!

Процедура регулирования может отличаться на разных моделях авто. По этой причине последующая инструкция носит общий характер:

установка поршня цилиндра в верхнюю точку сжатия (для этого нужно провернуть коленчатый вал по часовой стрелке), оба клапана закрыты;
измеряется зазор с помощью щупов;
освобождается нужная контргайка;
регулировочный винт или болт подкручивается/раскручивается (зависит от того, каким требуется сделать зазор);
контргайка закручивается.

Затем снова проверяется зазор. Если он отличается от нормы, указанный алгоритм производится заново.

Примечание! Регулировка клапанов ДВС — кропотливая процедура, с которой новичок в автообслуживании может не справиться. Последствия неправильных зазоров со всеми вытекающими обозначены выше. Поэтому, во избежание неприятных последствий, эксперты MotorPage.Ru считают, что будет правильнее доверить регулировку специалистам автосервиса.

Регулировка зазоров в приводе клапанов

Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном — полностью закрываться.

Зазор измеряют щупом на холодном двигателе (при температуре +20 °С) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и регулировочной шайбой толкателя клапана.

Номинальный зазор для впускного клапана составляет (0,2±0,05) мм, для выпускного — (0,35±0,05) мм. Зазоры регулируют подбором толщины регулировочных шайб. В запасные части поставляют шайбы толщиной от 3 до 4,5 мм через 0,05 мм.

Считая от ремня привода распределительного вала 1, 4, 5 и 8-й клапаны выпускные, 2, 3, 6 и 7-й — впускные.

Порядок регулировки зазоров не имеет значения.

Вам потребуются: приспособление для регулировки зазоров в приводе клапанов, набор щупов для проверки зазоров, регулировочные шайбы.

1. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока»).

2. Установите поршень первого цилиндра в ВМТ такта сжатия. Для этого поверните коленчатый вал так, чтобы метка на шкиву распределительного вала совпала с меткой (усиком) на задней крышке привода распределительного вала. Затем поверните коленчатый вал еще на 40-50° — кулачки распределительного вала повернутся от толкателей.

3. Измерьте набором щупов зазоры в приводе тех клапанов, кулачки которых направлены вверх от толкателей (в данном случае это 4, 6, 7 и 8-й клапаны). Необходимо заменить регулировочные шайбы тех клапанов, зазоры в которых отличаются от номинального. Запишите измеренные зазоры.

4. Чтобы легче было вынуть регулировочную шайбу, в толкателе сделаны два паза. Поверните с помощью отвертки толкатель за паз так, чтобы было удобно поддеть шайбу. Для удобства работы удалите масло из верхней части головки блока (вокруг толкателей).

5. Установите на шпильки крепления крышки головки специальное приспособление для сжатия пружин клапанов.

6. Наденьте на шпильки шайбы, перевернув их, чтобы не замять на них отбортовку, и заверните колпачковые гайки.

7. Нажав вниз рычаг приспособления, утопите толкатель, на котором заменяется регулировочная шайба, и вставьте фиксатор под распределительный вал таким образом, чтобы…

8. …выступ на фиксаторе 1 зафиксировал толкатель 2 в утопленном положении.

9. Подденьте отверткой регулировочную шайбу и с помощью, например, пинцета выньте шайбу из толкателя.

10. Запишите толщину регулировочной шайбы — она нанесена на одной из ее сторон. Если надпись не видна, измерьте толщину шайбы микрометром.

11. Рассчитайте толщину новой регулировочной шайбы по формуле (все значения в мм) Н = В+А-С, где А — значение измеренного зазора; В — толщина старой шайбы; С — номинальный зазор; Н — толщина новой шайбы.

Например (для впускного клапана):

А=0,26 мм, В=3,75 мм, С=0,2 мм, тогда Н=3,75+0,26-0,2=3,81 мм.

В пределах допуска зазора (±0,05 мм) подбираем ближайшую по толщине шайбу 3,8 мм.

12. Установите в толкатель новую шайбу рассчитанной по формуле толщиной надписью вниз (к толкателю). Утопите толкатель приспособлением и уберите фиксатор.

13. Проверьте щупом зазор. Если он отличается от номинального, повторите регулировку.

14. Поверните коленчатый вал на один оборот (360°) и отрегулируйте в аналогичном порядке зазоры в приводе 1, 2, 3 и 5-го клапанов. Затем в верхнюю часть головки блока залейте масло, если его удаляли.

15. Проверьте состояние прокладки крышки головки блока, при необходимости замените ее.

16. Установите снятые детали в порядке, обратном снятию.

Порядок регулировки клапанов ВАЗ 2101-2107

Сначала подготавливаем автомобиль:

подождать пока двигатель остынет, если он работал;
поставить машину на ровное место;

Порядок регулировки клапанов:

Снять крышку воздушного фильтра и сам фильтр.
Отсоединить трубки крепления фильтра и демонтировать крепление.
Снимаем тросик управления воздушной заслонки (подсос).
Снять тягу дроссельной заслонки.
Выкручиваем гайки крепления клапанной крышки и снимаем ее.
Перед регулировкой клапанов, сразу проверяем как натянута цепь. Если натяжка не нормальная, придется проводить работы заново.
Снимаем крышку трамблера (распределителя).
Устанавливаем в 4-м цилиндре поршень в верхнюю мертвую точку (ВМТ). ВМТ устанавливаются с помощью меток на шкиве коленвала ДВС и крышке привода распределительного вала, также метки нанесены на шестерни распредвала и крышки распредвала.Метку выставляют специальным ключом для болта шкива коленвала ДВС. Если нет ключа, можно выставить 4-й поршень в ВМТ вращая одно из задних колес. Поднять одну сторону домкратом, рычаг переключения скоростей поставить на 4-ю передачу, чтобы было легче крутить и медленно крутить колесо. При выставлении меток без ключа, потребуется помощник, который будет смотреть на метки.
Когда метки на распредвале и на крышке распредвала совместились, проверяем, чтобы метки на коленвале также совпали. Также можно проверить, совпали ли метки на бегунке трамблера. Контактный вывод должен быть направлен на вывод провода высокого напряжения четвертого цилиндра. Как определять, раннее или позднее зажигание, мы уже разбирала в другой статье.

После совпадения меток приступаем к настройке зазоров клапанов.

Правильный порядок регулировки клапанного механизма ВАЗ «Классика» 2101-2107.
Угол проворота коленчатого вала	Регулируемые клапана
8 и 6
180	4 и 7
360	1 и 3
540	5 и 2

Из таблицы мы видим, что, если 4-й поршень выставить в верхнюю мертвую точку, то измеряем и регулируем 6-й и 8-й клапана.

Находим 8-й клапан. Отсчет идет со стороны бампера, восьмой будет первым от салона.
Между рокером и кулачком распредвала вставляем щуп. Нормальный зазор — это проход щупа с небольшим ощутимым сопротивлением. Если пластинчатый специальный щуп толщиной 0,15 проходит легко или с большим усилием, то надо регулировать.
На рокере сбоку есть гайка, закрученная на болт с головкой на 13 мм. Этим болтом выставляется зазор, а гайка защищает от самовыкручивания. Чтобы увеличивать или уменьшать зазор, ослабляем гайку под ключ на 17, одновременно удерживая болт. Когда болт ослаблен, вращаем его и изменяем зазор.Когда выставили нужный зазор, приступаем к затяжке. После затяжки надо проверить заново, возможно болт чуток крутнулся и изменил зазор.
Далее, проделываем то же самое с 6-м клапаном.
Когда пару клапанов 8 и 6 отрегулировали. Приступаем, согласно таблице, к выставлению зазоров 4-го и 7-го клапанов. Но, перед тем, как приступить к настройке 4 и 7 клапанов, надо провернуть коленвал на 180 градусов. После поворота коленчатого вала ДВС на 180 градусов, уже поршень 3-го цилиндра выставится в ВМТ. Угол поворота при выставлении третьего поршня в верхнее мертвое положение неудобно выставлять. Для удобства используем маркер или фломастер. Если коленвал ДВС повернется на 180 градусов, то бегунок трамблера повернется на 90 градусов. Значит, можно использовать трамблер и бегунок для выставления 3 поршня в ВМТ, сделав метки маркером на корпусе: отмечаем где сейчас контакт, и отмечаем где он должен быть строго через 90 градусов.
После регулировки клапанов 3-го цилиндра автомобилей Ваз классических моделей, с помощью трамблера выставляем поршень 1-го цилиндра поворотом коленвала еще на 180 градусов, регулируем клапаны 1 и 3, аналогично. Затем, также выставляем поршень 2-го цилиндра в ВМТ и регулируем последние клапана 5 и 2.

Обслуживание ГРМ

Как показывает практика, большая часть поломок газораспределительного механизма связана с несвоевременным ТО. К примеру, производитель рекомендует менять ремень каждые 120 тысяч километров

Владелец же не берет во внимание эти данные и использует ремень по 200 тысяч. В результате последний рвется, сбиваются метки ГРМ, клапаны сталкиваются с поршнями и требуется капитальный ремонт

Это же касается и такого элемента механизма, как водяной насос. Он создает необходимое давление охлаждающей жидкости для ее циркуляции по системе. Разрушение крыльчатки или выход из строя уплотнительной прокладки приводят к серьезным проблемам с двигателем. Ролики и натяжитель тоже подлежат замене. Любой подшипник рано или поздно выходит из строя. Если своевременно менять ролики и сам натяжитель, то шанс столкнуться с такой проблемой минимален. Заклинивание ролика очень часто приводит к обрыву ремня. Именно поэтому необходимо выполнять своевременное техническое обслуживание газораспределительного механизма.

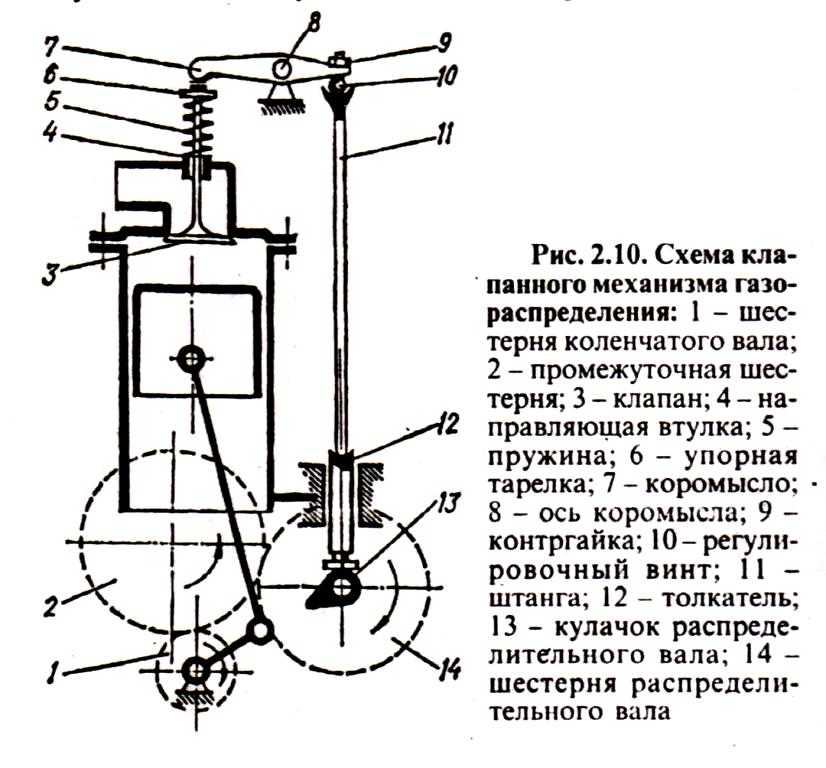

Принцип работы клапанов ГРМ ДВС

Обычный рядовой водитель, в случае, когда необходимо отрегулировать клапана, не делает это своими руками, а едет в автосервис. Потому что для этого нужны определенные навыки и время. Чтобы самому научить регулировать зазоры клапанов, надо знать принцип их работы.

В двигателе внутреннего сгорания есть два вала: коленчатый вал (коленвал) и распределительный вал (распредвал). Они соединяются между собой через шкивы и ремень, через звездочки и цепь. Самый распространенный вариант — это двигатель с ременным приводом ГРМ. Соотношение передачи коленвала к распредвалу — 2:1 (два к одному).

Кулачки имеют специальную неправильную плавную форму, которая закрывает и открывает клапана так, чтобы они соответствовали положению коленчатого вала и распредвала, такту и мотора и газораспределительным фазам.

Когда ДВС работает, он соответственно, греется, нагреваются его детали, которые расширяются от большой температуры. Из-за этого незначительно изменяется расстояние между распределительным валом и толкателем клапана.

Вопрос: почему по-разному работает двигатель на холодную и на горячую? Ответ: потому что при нагреве двигателя до рабочей, толкатель клапана плотно прижимается к клапану и распредвалу. Это обеспечивает эффективную работу ДВС.

А, в случае, если торец клапана останавливается выше толкателя, тогда появляется зазор между седлом и тарелкой, а это ведет к снижению компрессии в цилиндре.

А, в случае, если торец закрытого клапана расположен ниже толкателя, то во время определенной фазы газораспределения, клапан откроется не на все расстояние, на которое должен. А это ведет к потере мощности из-за медленного удаления выхлопных газов.

Какой допустимый тепловой зазор в замке поршневых колец?

Отметим, что к поршневым деталям создаются очень большие требования по качеству. Это происходит потому что на них воздействуют инертные силы, силы действия газов и высокие температуры. Конструкция полного комплекта, его габариты и требуемые размеры, соответствие с выбранным материалом, точная реализация производственных технологий – все это необходимо для долговременной службы. Но здесь мы не учли зазор в поршневых кольцах. Рассмотрим, что же он собой представляет.

Для чего нужен зазор?

Что такое тепловой зазор? Каждая деталь двигателя автомобиля, которая подвергается воздействию высоких температур, обладает таким свойством как расширение. Многие это знают еще со школы. Так вот, при расширении детали изменяются ее параметры. Таким образом, изменение размеров детали может привести к ухудшению работы других элементов механизма, находящихся плотно друг к другу, или же к их повреждению.

В случае, когда из-за теплового расширения исчезает тепловое пространство, стыковые части прижимаются друг к другу, что чревато неприятными последствиями как для самых колец, так и для работы поршня.

Тепловой зазор в замке поршневых колец — очень важная конструктивная способность, обеспечивающая нормальную работу поршневых кругов. Главным условием для нормального функционирования, есть возможность его свободного вращения в канавке. Когда оно застрянет в канаве, оно не сможет обеспечить уплотнение, а так же отвод тепла.

Каким он должен быть?

Поршень имеет два вида колец: компрессионные (не пропускают сгоревшие газы) и маслосъемные (снимают излишки масла со стенок цилиндра). По своей конструкции они не сплошные, а имеют разрез, который позволяет ободу не заклинивать при нагреве. Также разрез способствует упругому прижатию к стенкам цилиндра. Очень важную роль в работе колец и цилиндра имеет наличие теплового пространства в замках. Допустимый его диапазон от 0.3 до 0.6 миллиметров. Не соблюдение диапазона может привести к отсутствию и большим повреждениям в цилиндре.

Гораздо лучше цениться косой срез. Так как давление на стенки происходит равномернее за счет то, что его края немного тоньше.

Полезно знать о промежутках в замках. Иногда механики пытаются сделать тепловое пространство в замках минимальным до 0.2 миллиметров. Это не редко приводит к тому, что появляются задиры колец и цилиндров. И это естественно, так как при нагревании детали пространство в замке становится меньше (или полностью отсутствует) и оно врезается в стенки цилиндра.

Самый простой замок с прямым разрезом имеет один недостаток – его концы имеют высокое давление на цилиндр, точнее на его стенки. Это приводит, прежде всего, к утечке масла и к преждевременному износу стенок.

Для того, чтобы подытожить вышесказанное, перечислим, какие же характеристики должны быть у поршневых колец и каков должен быть тепловой зазор поршневых колец:

Регуляция температуры. Это одна из важнейших функций, поскольку большая масса тепла, которое поглощается поршнем в период сгорания, будет отводиться. Если такого отвода тепла не будет – поршень расплавится за считанные секунды.
Давление. Основная функция состоит в том, чтобы уплотнять. И полная реализация этой характеристики возможна только при соответственном давлении. Когда давление появляется, оно влияет на поршневые круги, а они в свою очередь прижимается к стенкам цилиндра. Чтобы прижатие было равномерным – необходимо равномерное распределение и правильный зазор в поршневых кольцах.
Надежность и подача масла — маслосъемные. У них есть две маслосъемных перемычки, которые отвечают за необходимое количество подачи масла в размере 1-2 мкм. Если масло подается правильно – тогда расход его не большой, так же как и расход горючего. При этом будет максимально соблюдаться правило износа и срок службы будет увеличиваться.

В итоге, хотелось бы пожелать каждому автомобилисту и водителю, независимо от того, у него дизель или бензин, проверять самостоятельно или обращаться к специалистам в таком вопросе. Особенно, если речь идет об автомобилях с большим пробегом и больше 5 лет постоянной езды.

Видео «Проверка зазора в замке поршневого кольца»

Посмотрев запись, вы узнаете, по какому принципу подбираются поршневые кольца.

https://youtube.com/watch?v=dpxgnRfrAZ8

Для чего служит ремень?

Ремень газораспределительного механизма представляет собой деталь, назначение которой заключается в выполнении функции связующего звена.

Обозначения на ремешке

Разберем несколько примеров перевода расшифровки на ремне ГРМ:

ISO-58111х19. В первых двух цифрах (58) зашифрована серия зубчиков, использующихся на изделии. В этом случае шаг и профиль будут без желобка, форма полукруглая, а высота составляет 3,5 мм. Затем идут три цифры (111), которые указывают на число зубьев. По цифре 19 можно определить ширину изделия. В продаже бывают ремни, зубчики которых выполнены в виде округленной трапеции.
58127х3/4 HSN. Здесь первые две цифры также обозначают серию зубчиков. Цифры 127 указывают на их число, но нужно учесть, что в ремешках, относящихся к серии 40, это количество условно. Цифры 3/4 говорят о ширине изделия в дюймах. В данном случае она также составляет 19 мм. Метка HSN в самом конце обозначает, что изделие изготовлено из прочного высоконасыщенного нитрила. Этот материал доказал свою прочность. Если таких букв в конце нет, то ремешок выполнен из неопренового каучука.

Таблица: Маркировка ремней

Производители могут по-разному обозначать маркировку своих изделий. В таблице показано, как расшифровать значения ГРМ.

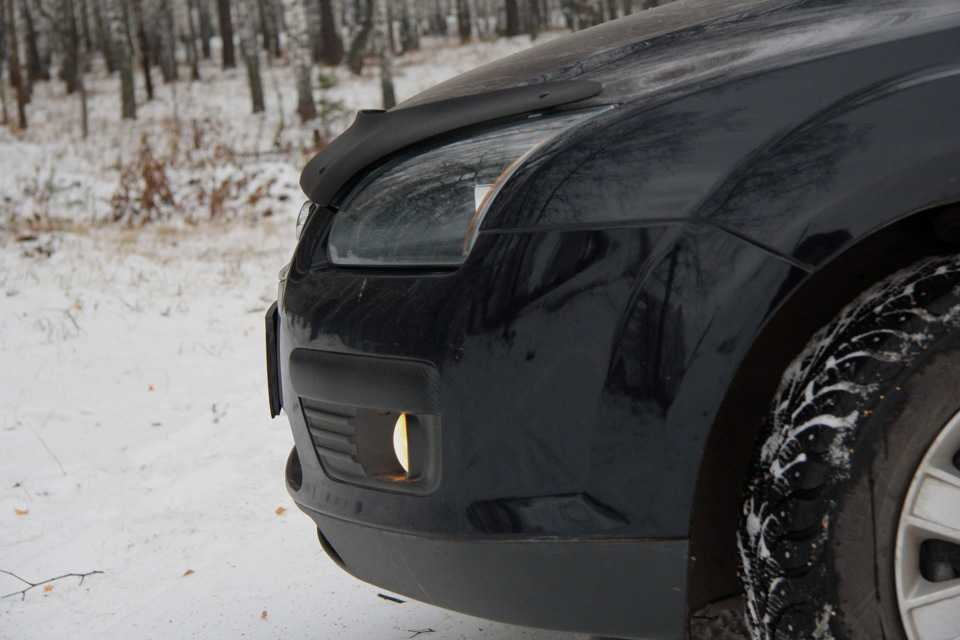

На что влияет регулировка? Сложно ли настроить оптику самостоятельно?

Правильная настройка светового пучка главным образом влияет на безопасность. От этого параметра зависит дальность обзора не только в темное время суток, но и в дождь, туман, снег. Неправильная регулировка может привести к серьезным последствиям, например, если водитель не заметит сломавшийся автомобиль на трассе или сильно ослепит встречного автовладельца.

Регулировка фар «Форд-Фокуса 2» не потребует много времени. Но нужна определенная подготовка автомобиля перед проведением работ:

Фары автомобиля должны быть чистые.
Следует проверить давление в колесах и накачать до параметров, заявленных на стойке авто или обшивке двери.
Запастись необходимыми инструментами: рулетка, отвертка, звездочка-torx, мелок или маркер.
Предварительно найти ровную площадку со зданием или стеной.

После несложных приготовлений можно приступать к настройке. Регулировка фар «Форд-Фокуса 2» по времени займет 15-20 минут.

Приводы ГРМ

В зависимости от конструктивных особенностей двигателя автомобиля и газораспределительного механизма в частности количество приводов и их тип могут меняться.

Цепной привод. Нескольким ранее данный привод был самым распространенным, однако и сейчас используется в ГРМ дизеля. При такой конструкции распределительный вал располагается в головке блока цилиндров, а в движение приводится посредством цепи, ведущей от шестерни. Минус такого привода – сложный процесс замены ремня, поскольку находится он внутри двигателя с целью обеспечения постоянной смазки.
Шестеренчатый привод. Устанавливался на двигатели тракторов и некоторых автомобилей. Очень надежный, но при этом крайне сложен в обслуживании. Распределительный вал такого механизма находится ниже блока цилиндров, благодаря чему шестерня распредвала цепляется за шестерню коленчатого вала. Если привод ГРМ такого типа приходил в негодность, двигатель меняли практически полностью.
Ременной привод. Самый популярный тип, устанавливается на бензиновые силовые агрегаты в легковых автомобилях.

Если неправильно выставил зазоры клапанов

После 5-10 минут работы, мотор набирает рабочую температуру (это около 90-100 градусов). По закону физики, все детали начинают расширяться. От того, слишком большие или слишком маленькие зазоры клапанов, износ двигателя будет разным.

Слишком большой зазор

Если зазор больше номинального, то звук работы двигателя будет отличаться. По мере постепенного нагрева двигателя, будет исчезать такой необычный звук (цоканье).

Если клапанный зазор большой, то кулак распределительного вала не давит рокер стока клапана, а стучит по нему.

Если в таком режиме двигатель будет работать долгое время, то:

срок службы клапанов уменьшается;
торец штока клапана может отколоться;
расклепывание;
будет повышенный уровень шума работы ДВС.

Так как газораспределительные фазы нарушены, мощность двигателя может упасть в два раза.

Слишком маленький зазор

В этом случае, клапан полностью не открывается, выхлопные газы полностью не успевают вылететь, отсюда появляется потеря мощности двигателя. Тарелки клапанов будут перегорать из-за повышенного перегрева.

Последствия малого зазора клапанов:

Низкая компрессия в цилиндрах.
Отработанные газы не успевают удалиться через маленький зазор и края клапанов сгорают.
Тарелки клапанов не плотно садятся в свои посадочные места.
Высокая нагрузка на ременный или цепной привод ГРМ.

Фазы ГРМ и тепловой зазор

Самостоятельно продиагностировать состояние фаз газораспределительного механизма довольно сложно. Для этого необходим набор таких инструментов, как малка-угломер, моментоскоп, указатель и др. Процедура выполняется на заглушенном двигателе. Малка-угломер устанавливается на шкив коленчатого вала. Проверяется период открытия клапана всегда в 1-м цилиндре. Для этого вручную проворачивают коленчатый вал до появления зазора между клапаном и коромыслом. С помощью малки-угломера на шкиве определяют зазор и делают выводы.

Самый простой, но наименее точный метод замера теплового зазора выполняется с помощью набора пластин длиной 100 мм и максимальной толщиной 0,5 мм. Выбирается один из цилиндров, на котором будут проводиться замеры. Его необходимо довести до ВМТ с помощью ручного поворота коленчатого вала. В сформировавшийся зазор вставляются пластины. Метод не дает 100%-й точности и результата. Ведь допустимая погрешность зачастую слишком велика

Кроме того, если имеется неравномерный износ бойка коромысла и штока, то полученные данные вообще можно во внимание не брать

ГРМ в процессе эксплуатации

Чтобы при работе не возникло проблем, нужно периодически проверять газораспределительный механизм мотора. Нужно при помощи щупа контролировать тепловой зазор между клапаном и рычагом распредвала, а при необходимости производить регулировку.

Поскольку газораспределительный механизм предназначен для согласованной работы всех элементов двигателя, то нужно знать, что если в процессе его работы оборвется приводной ремень, то распределительный и коленчатый валы перестают работать синхронно. При этом распредвал может остановиться в положении, при котором один из клапанов останется полностью открытым и тогда двигающийся вверх поршень неизбежно ударит по клапану, который погнется, что приведет к выходу двигателя из строя и серьезному ремонту.

Чтобы избежать подобной ситуации, необходимо вовремя производить замену приводного ремня ГРМ. Периодичность замены указывается производителем в зависимости от конструктивных особенностей двигателя, но в большинстве случаев это рекомендуется делать при пробеге от 60 до 70 тыс. км. Это достаточно сложная операция, которую делают специалисты на СТО, но если у водителя есть нужные навыки, замену можно сделать и самостоятельно. Цепи ГРМ служат гораздо дольше, замена может потребоваться при пробеге от 300 до 400 тыс. км. Особенность двигателей с цепями: при их растяжении они начинают характерно греметь и позванивать, что позволяет определить необходимость замены.

Назначение газораспределительного механизма двигателя – обеспечить синхронную работу поршневой группы и клапанов. Каждый из его элементов должен работать в номинальном режиме, только тогда двигатель заведется. Иногда случается так, что ремень ГРМ не разрывается, а проскальзывает по шестерням, что будет видно по его меткам. В этом случае двигатель не заведется и потребуется замена ремня.

Куда установить распредвал

Существуют разные варианты расположения распределительного вала в двигателе и конструкции механизмов, передающих давление от поверхности распредвала к стержню клапана. Однако, рост скорости современных легковых двигателей привёл к тому, что повсеместно в них закрепилась схема с расположением распределительного вала в головке двигателя — верхневальная конструкция. Близость расположения распредвала к клапанам позволяет увеличить жёсткость системы, а значит, повысить точность работы.

Схема с нижним расположением распредвала удобна в обслуживании, но обладает недостаточной жесткостью при работе на высоких оборотах

Привод газораспределительного механизма с верхним распредвалом гораздо жестче за счет отсутствия длинных штанг толкателей

Проверка сетчатого фильтра

Перед этой операцией необходимо накачать в поплавковую камеру топлива. Это даст возможность оценить закрытие запорного клапана. Далее надо отодвинуть крышку на фильтре и демонтировать клапан. Желательно провести его очистку в ванночке с растворителем, а после высушить компрессором.

Одновременно можно проверить герметичность запорной иглы. Операция проводится медицинской резиновой грушей. Выдаваемое ею давление сопоставимо с тем уровнем, который выдает топливный насос. При установке крышки карбюратора обратно, поплавок должен быть в верхнем положении. Во время этой операции должно быть слышно сопротивление. Одновременно надо прислушиваться к утечкам воздуха, если они будут, то потребуется менять иглу.

Описание работы ГРМ

Работу газораспределительного механизма сложно рассматривать отдельно от рабочего цикла двигателя. Его основная задача — вовремя открывать и закрывать клапаны на определенный промежуток времени. Следовательно, на такте впуска — открываются впускные, а на такте выпуска — выпускные. То есть фактически механизм должен реализовывать рассчитанные фазы газораспределения.

Технически это происходит следующим образом:

Коленчатый вал передает крутящий момент через привод на распределительный вал.
Кулачок распределительного вала давит на толкатель или коромысло.
Клапан перемещается внутрь камеры сгорания, открывая доступ свежему заряду или выхлопному газу.
После того, как кулачок прошел активную фазу воздействия, клапан возвращается на место под действием пружины.

Также следует отметить, что за полный рабочий цикл распредвал делает 2 оборота, поочередно открывая клапаны на каждом цилиндре в зависимости от порядка их работы. То есть, например, при схеме работы 1-3-4-2 одновременно будут открываться впускные клапаны на первом цилиндре и выпускные клапаны на четвертом. Во втором и третьем клапаны будут закрыты.

Как отрегулировать клапанные зазоры на иномарках

Прежде всего, с помощью инструкции по ремонту и обслуживанию вашего авто определяем тип двигателя. Дело в том, что на некоторых иномарках может быть до десяти видов моторов на одной модели автомобиля. Там же указан инструмент, необходимый для регулировки и установки меток ГРМ. Однако, в большинстве случаев достаточно набора гаечных ключей и плоских щупов. Рассмотрим особенности регулировки зазоров на Mitsubishu ASX 1.6 с бензиновым и дизельным двигателем.

Бензиновый двигатель

Для этого следует выполнить следующие действия:

Снимаем пластмассовый кожух двигателя (держится на резиновых защёлках).
Демонтируем катушки зажигания и клапанную крышку.
Выставляем по меткам оба распредвала (здесь же указаны номинальные зазоры впускных и выпускных клапанов).
Измеряем с помощью щупов зазоры «Второй и четвёртый цилиндр — впускные клапаны», «Первый и третий цилиндр — выпускные клапаны». Записываем результаты измерения.
Проворачиваем коленчатый вал на 360 градусов. Затем совмещаем метки на распредвалах и замеряем зазоры других клапанов.
Снимаем оба распредвала, вытаскиваем регулировочные стаканчики и по приведённой формуле высчитываем размер новых стаканчиков.
Устанавливаем новые стаканчики и устанавливаем распредвалы в головку блока цилиндров.
В указанные места наносим герметик и закручиваем клапанную крышку.

Дизельный двигатель

Иногда Mitsubishu ASX 1.6 может быть укомплектован дизельным двигателем. В этом случае регулировка клапанов осуществляется с помощью болтов в толкателях.

Основные признаки неправильно проведённых работ

Если зазоры клапанов установлены правильно, двигатель будет работать тихо и ровно. При увеличенных промежутках он будет издавать посторонние стуки и шумы, при уменьшенных — будет работать неравномерно. Дальнейшая эксплуатация такого автомобиля невозможна, необходимо выполнить ремонт самостоятельно или обратиться в сервисный центр. В противном случае вы можете лишиться автомобиля.

Беспроблемная эксплуатация вашего автомобиля во многом определяется регулярными операциями по настройке зазоров клапанного механизма. Периодичность этих операций устанавливается производителем, а технология регулировки довольно проста и не требует специальных знаний и умений. Удачи на дорогах!

Простые на вид, клапаны двигателя внутреннего сгорания выполняют в нём важнейшую работу: управляют процессами подачи топливно-воздушной смеси и вывода отработавших газов из цилиндра двигателя. От того, насколько своевременно эти процессы будут происходить, зависит эффективность работы двигателя: его мощность, экономичность, токсичность и даже сама возможность работать.
