Датчик дмрв

Причины отказа, связанные с датчиками инжектора.

Датчик коленчатого вала (датчик коленвала).

При полном отказе этого датчика автомобиль скорее всего, даже не заведётся. Отказ датчика коленчатого вала неисправность достаточно редкая, но всё же встречается. Датчик может давать неверные показания, в случае если он неплотно прикручен к корпусу мотора. От вибрации он может менять свое положение в посадочном месте, что крайне недопустимо. При увеличении расстояния между датчиком и задающим диском (насечки, на которые срабатывает датчик) начинаются сбои в работе двигателя. Косвенным признаком необходимости проверки датчика коленчатого вала служит отсутствие зажигания. Именно импульсы с датчика коленвала использует ЭБУ для расчета момента подачи искры и впрыска топлива. Это значит, что искра может отсутствовать не только из-за неисправности системы зажигания, но и из-за отказа датчика коленчатого вала.

Датчик коленчатого вала

Датчик положения распредвала.

Вторая причина неисправности инжекторного мотора. При сбоях в его работе или при поломке форсунки двигатель переключается в асинхронный режим подачи смеси. Это значит, что смесь в цилиндры впрыскивается не зависимо от того, в каком положении и такте находится поршень. В таких случаях как правило возрастает расход топлива и загорается лампа Check Engin.

Датчик положения распредвала

Датчик температуры охлаждающей жидкости ДТОЖ.

Лампа Check Engin загорится в таком случае или при обрыве провода датчика или при коротком замыкании. этого датчика. Если же датчик сильно врёт и показывает неправильную температуру, то автомобиль может и вовсе не завестись, причём причина проста.

Представьте, что истинная температура двигателя +20°C, а датчик показывает -20°C. Что происходит в таком случае? ЭБУ даёт команду на впрыск большего количества топлива, думая, что мотор холодный. В результате происходит перенаполнение цилиндров топливом и двигатель просто захлёбывается бензином. Даже если автомобиль и завелся, с неисправным датчиком температуры будет повышенный расход топлива.

Датчик температуры охлаждающей жидкости ДТОЖ

Следует учитывать, что на автомобиле могут быть установлены два и больше датчика температуры ОЖ. Один из них дает показания для ЭБУ, второй – на приборную панель (в некоторых авто панель берёт показания из ЭБУ). Внимательно изучите какой датчик в вашем автомобиле, где стоит и за что каждый из них отвечает.

Датчик кислорода (лямбда зонд).

При поломке датчика кислорода будет повышенный расход топлива, могут появиться перебои в работе двигателя. Датчик чаще всего продолжает работать, но его показания отличаются от реальных. В результате чего ухудшается расход и общая динамика машины. Могут появиться перебои в работе двигателя. В большинстве случаев, в память ЭБУ заноситься код ошибки, при этом загорается лампа, сигнализирующая о неисправности инжектора – Check Engin.

Датчик кислорода (лямбда зонд)

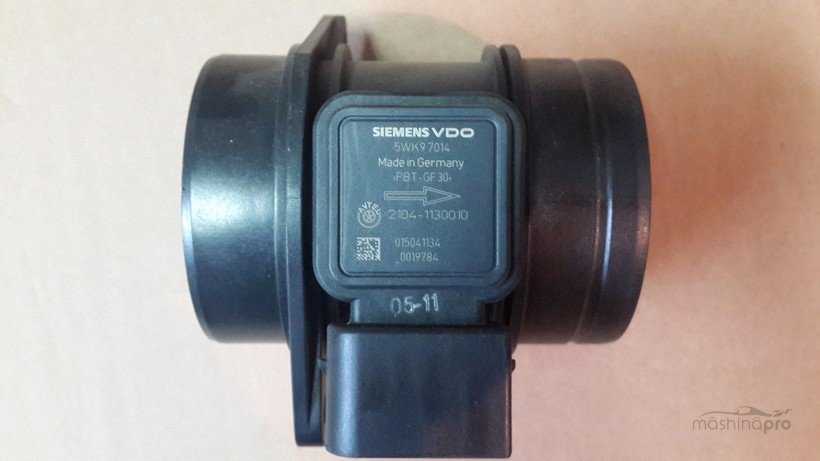

Датчик массового расхода воздуха – ДМРВ.

Машина работает с перебоями, плохо запускается двигатель, глохнет на ходу или при сбросе педали газа? Все эти причины могут являться причиной неисправности датчика расхода воздуха. Если мотор не заводиться как обычно, а заводиться только с нажатием педали газа, то причина может быть в ДМРВ. Этот датчик показывает сколько воздуха поступает в двигатель. ЭБУ в свою очередь, основываясь на показаниях, рассчитывает, сколько необходимо подать топлива в цилиндры.

Датчик массового расхода воздуха – ДМРВ

Если датчик исправен, то следует проверить подсос воздуха после него. Так как в таком случае реальное количество воздуха от замеренного будет отличаться. Вообще для инжектора подсос воздуха – одна из самых распространенных проблем. В ЭТОЙ статье подробно описано как легко найти и устранить подсос воздуха самому.

Датчик положения дроссельной заслонки – ДПДЗ.

Если автомобиль “не отзывчив” на педаль газа, плавают или самопроизвольно меняются обороты, неустойчивый холостой ход, то причиной неисправности может быть ДПДЗ. Автомобиль может даже не запуститься, если ДПДЗ даёт неверные показания.

Датчик положения дроссельной заслонки – ДПДЗ

Представьте, что вы запускаете двигатель, не нажимая на педаль газа, как и положено, а датчик показывает ЭБУ что педаль нажата на половину. Конечно же ЭБУ увеличивает количество впрыскиваемого топлива, считая, что вы нажали на педаль и нужно поддать газку. Как итог – залитые цилиндры, автомобиль глохнет, либо не заводиться совсем. Лампа Check Engin в таком случае может и не загореться, ведь датчик работает, он просто даёт неверные показания.

Принцип работы

Принцип действия ДМРВ может быть основан на подсчете вихрей Крамана либо смещении ползунка потенциометра посредством лопасти, установленной на потоке подачи воздуха.

Первый вариант считается более надежным, поскольку не оснащается подвижными элементами конструкции. В данном случае устройство подсчитывает вихри Крамана, появляющиеся в ламинарном потоке воздуха. На пути последнего в качестве сопротивления используются специальные препятствия с острыми кромками. С них срывается воздушный поток, который линейно зависит от своей скорости. Контроллер такого типа работает исключительно в случае, если в воздухе есть турбулентность.

Если скорость воздуха будет слишком высокой, это может привести к образованию паразитных пульсаций давления. Поэтому конструктивно устройства часто дополняются входом для изменения величины чувствительности измерительного компонента. Это может потребоваться при невысокой скорости прохода воздушного потока, когда силовой агрегат функционирует на холостом ходу. ДМРВ вихревого типа на старых авто использовали два ультразвуковых элемента — передатчик и приемник. Затем стали применять устройства, в которых функцию измерения пульсаций для подсчета вихрей выполняет нагревательная нить.

Канал «StarsAuto» рассказал о конструктивных особенностях, а также принципе действия автомобильных расходомеров.

Если датчик оборудован измерительным потенциометром, то он функционирует по принципу смещения ползунка. Его рабочая лопасть оснащается пружинкой и устанавливается в потоке расходуемого воздуха мотором. Если он увеличивается, происходит пропорциональное смещение лопасти. Поток имеет пульсирующий характер, соответственно, для снижения эффекта пульсаций лопасть контроллера соединяется с демпфером. С ней также связан ползунок потенциометра, который при работе датчика смещается на уровень, пропорциональный объему воздушного потока.

Этот элемент конструкции выполняется на керамической поверхности, где установлены резисторные элементы делителя напряжения. Их выводы располагаются в ряд и покрываются специальным резистивным слоем. Ползунок устройства прижат к контактной составляющей. Благодаря этому уровень напряжения на нем соответствует величине в точке контакта с резистивным слоем. Если лопасть меняет свое положение, происходят перемещения элементов, что приводит к истиранию ползунка.

Замена датчика — инструкция

Отвёрткой откручиваем хомут гофра воздухозаборника на выходе датчика, стаскиваем его и внимательно осматриваем внутренние поверхности самого датчика и гофра. Эти поверхности должны быть сухими и чистыми, следы конденсата и масла недопустимы. Если воздушный фильтр меняется редко, то попадание грязи на чувствительный элемент датчика является наиболее частой причиной его поломки в автомобилях ВАЗ.

Масло в ДМРВ может быть в результате повышенного уровня масла в картере двигателя, либо маслоотбойник системы вентиляции картера забит.

Далее откручиваем 2 винта датчика ключом на 10 и извлекаем его из корпуса воздушного фильтра. На передней его части (на входном крае) должно быть резиновое кольцо-уплотнитель. Оно предотвращает подсос нефильтрованного воздуха во впускной тракт через датчик.

Если кольцо не на месте и застряло где-то в корпусе воздушного фильтра, тогда на входной сеточке самого датчика будет тонкий слой пыли. Эта вторая причина, которая губит ДМРВ раньше времени.

Правильная сборка должна проходить в такой последовательности: одеваем на датчик уплотнительную резинку, проверяем уплотнительную юбку, затем всё вместе вставляем в корпус фильтра.

На этом визуальная проверка датчика массового расхода воздуха в домашних условиях заканчивается. Проверить его работу на 100% можно только с помощью специального оборудования в автосервисе. Например, с помощью методики оценки осциллограммы при резком открытии дросселя до режима отсечки (нужен мотортестер), либо оценка осциллограммы при включении зажигания.

На большинстве зарубежных автомобилей ДМРВ устанавливался до 2000 года, следующие поколения моделей стали комплектоваться контроллером давления. Замена нерабочего датчика проста и без проблем выполняется самостоятельно, только покупать нужно именно такой ДМРВ, который соответствует версии прошивки ЭБУ. Цена его в пределах 3000 рублей в зависимости от производителя.

Датчик Массового расхода воздуха ДМРВ MAF

Датчик Массового Расхода Воздуха (ДМРВ, MAF) — наиболее важный датчик для правильной работы системы впрыска топлива. Этот датчик определяет количество воздуха, которое поступило в двигатель, и на основе этой информации блок управления рассчитывает количество топлива, которое необходимо подать в цилиндры.

Как правило, ДМРВ не «умирает» полностью, т.е. лампа Check Engine (CE) не горит. Для встроенной в блок управления системы самодиагностики датчик совершенно исправен, но на деле ДМРВ может давать неправильную информацию или давать ее с опозданием. Например, в определенном режиме двигатель реально потребляет 40 кг. воздуха в час, а неисправный ДМРВ показывает расход 30 кг/час. Блок управления рассчитывает количество топлива на 30 кг. воздуха, и в результате получается недостаток топлива. Смесь слишком бедная, машина плохо тянет, водителю приходится больше нажимать на педаль газа — и это приводит к повышенному расходу бензина. Тоже самое и в случае переобогащения топливной смеси, когда вместо реальных 40 кг/час ДМРВ показывает, например, 50 кг/час.

Диагностика ДМРВ — дело тонкое. Если автомастер сразу, едва взглянув на диагностический прибор, заявляет о необходимости замены ДМРВ — по крайней мере насторожитесь — похоже, вас хотят развести на деньги. Окончательное решение о замене ДМРВ может быть принято только после проверки датчика на машине путем замены или на специальном сравнительном стенде. Если с заведомо исправным ДМРВ машина заработала лучше — значит надо менять, а если особых улучшений не видно — значит не в ДМРВ проблема.

Исправный ДМРВ обладает следующими характеристиками: Напряжение АЦП ДМРВ на неработающем двигателе должно быть 0,996 Вольт. Значения 1,016 и 1,025 еще приемлемы, если более 1,035 — чувствительный элемент датчика засорен и скорее всего датчик уже врет. Степень отклонения показаний ДМРВ от нормы можно оценить при работающем двигателе на разных оборотах. Для 1,5-литрового двигателя 2111 на холостом ходу (860-920 об/мин) показания должны быть 9,5-10 кг/час, на 2000 об/мин — 19-21 кг/час. Если на 2000 об/мин ДМРВ показывает порядка 18-17 кг — машина более-менее тянет, расход даже ниже обычной нормы — можно ездить и экономить бензин, если никуда не торопитесь. Если показывает 22-23-24 кг/час — машина неплохо тянет, но расход литров 10-11 на сотню, и на морозе может плохо заводиться по причине перелива топлива. Более значительные отклонения от нормы приводят к явно плохой работе двигателя, например машина «тупит» при разгоне или глохнет при переходе на холостой ход. В таких случаях отключение разъема ДМРВ улучшает работу двигателя, что однозначно говорит о необходимости замены датчика.

Лучший способ окончательной диагностики ДМРВ на мои взгляд — повторюсь — путем замены на заведомо исправный с условием возврата, если не будет положительного результата. Клиент имеет возможность сравнить то, что было, и то, что стало — и самостоятельно сделать вывод — менять или не менять.

Теперь о махинациях с ДМРВ и полезные советы. 1. Очень просто — заменить ваш хороший ДМРВ на ДМРВ не совсем хороший, но еще работающий. Сделать это могут в автосервисе, на автовозе по пути из Тольятти в Казань, в автосалоне и т.д. Способ борьбы (только с автосервисами) — пометить свой ДМРВ краской или гравировкой. Нужно закрасить винты-звездочки элемента датчика и болты крепления корпуса датчика к воздушному фильтру. Закрашивать следует сами винты и пластмассу корпуса вокруг винтов. 2. Немного сложнее — автомастеру убедить вас в том, что ваш датчик испорчен и продать вам другой новый датчик, а ваш старый оставить себе. После косметической подготовки ваш датчик продадут следующему клиенту в обмен на его датчик, и так далее… 3

Внимание! На рынке появились ДМРВ с винтами с шестиконечными звездочками. Я не берусь утверждать, что это «левые» датчики, но в официальном описании ДМРВ от фирмы Bosch говорится, что на винтах должны быть пятиконечные звездочки без следов попыток их открутить

Так что решайте сами — брать или не брать ДМРВ с шестиконечниками, ключи к которым можно купить на любом авторынке.

Исполнительные элементы

Исполнительные элементы получили свое название за то, что именно они вносят коррективы в работу двигателя. ТО есть, блок управления получает сигнал от датчика, анализирует его, после чего отправляет сигнал на исполнительный элемент.

Топливный насос

Начнем с системы питания. Он установлен в баке и подает топливо в топливную рампу под давлением 3,2 – 3,5 Мпа. Это позволяет гарантировать качественный распыл топлива в цилиндры. Как только повышаются обороты двигателя, повышается и аппетит, а значит в рампу надо подавать большее количество топлива для сохранения давления. Насос начинает вращаться быстрее по команде блока управления. Большинство современных автомобилей, начиная примерно с 2013 года выпуска, оснащаются топливным модулем, который включает в себя насос и встроенный фильтр. Это существенно сказывается на стоимости замены фильтра, потому что менять надо весь модуль. Некоторые производители в инструкциях пишут, что модуль устанавливается на весь срок службы авто, однако не стоит верить, что какой-то фильтр способен проходить больше 2 сезонов.

Форсунка

После того, как топливо прошло всю цепь провода, оно попадает в форсунку, которая дозирует его подачу в цилиндр. Форсунка представляет собой электромагнитный клапан очень маленького диаметра, который обеспечивает распыл бензина в камеру сгорания. ЭБУ изменяет количество топлива, которое подается, при помощи временных промежутков, пока открыта форсунка. Как правило, это десятые доли секунды.

Регулятор холостого хода (РХХ)

Это тоже электромагнитный клапан, шток которого закрывает воздуховод, проходящий в обход дроссельной заслонки. В зависимости от напряжения, которое на него подает блок управления, он открывает этот самый канал.

Модуль зажигания

В принципе, это та же катушка зажигания, только их здесь четыре. При прохождении тока через первичную обмотку во вторичной коммутируется высокочастотный ток высокого напряжения, который подается на свечу.

Принцип работы и виды

Действие контроллера зависит от его разновидности, сегодня различают три типа устройств:

• проволочные;
• пленочные.

Проволочные

Проволочный тип расходомера

Ранее этот тип устройств повсеместно устанавливался на все транспортные средства российского производства. Его особенность заключается в использовании дополнительных элементов в конструкции.

Речь идет о:

• кольце и держателе для него;
• устройстве для регулирования СО;
• платиновой проволоки;
• резисторном элементе для термокомпенсации.

Принцип действия такого механизма основан на термоанемометрическом методе. Здесь терморезисторный элемент нагревается посредством тока, который через него идет, поэтому он монтируется в месте, где проходит поток воздуха. В результате его воздействия происходит изменение теплоотдачи, а также величины сопротивления. Это дает возможность определить необходимый объем воздуха в соответствии со специальной формулой Кинга.

Когда скорость потока через устройство приближается к нулю, происходит нагрев проволочного сопротивления до соответствующей температуры. Это позволяет мосту удерживаться в определенном состоянии. При усилении потока воздуха терморезисторный элемент охлаждается, из-за чего меняется величина внутреннего сопротивления. Соответственно, в мостовой схеме происходит нарушение равновесия. Это приводит к образованию тока на выходе усилительного устройства, который частично проходит через термокомпенсатор.

Данный процесс дает возможность расчета необходимого объема воздушной смеси с учетом проходящего напряжения через мост. Для того чтобы импульс воспринимался микропроцессорным модулем, он преобразовывается в цифровой сигнал либо аналоговый. В первом случае ЭБУ определяет расход в соответствии с частотой напряжения на выходе, а во втором — по уровню этого параметра.

ДМРВ проволочного типа характеризуются одним минусом — при их работе имеется высокая температурная погрешность.

Поэтому датчики комплектуются дополнительными терморезисторами. При функционировании на проволочных контроллерах собирается пыль и грязь. Для их удаления регулятор периодически нагревается до критически высоких температур, это происходит после выключения силового агрегата.

Пленочные

Расходомер воздуха пленочного типа

Принцип действия у таких устройств аналогичен с проволочными контроллерами. Но основное различие состоит в конструкции. Вместо проволоки из платины применяется кремневый металл. Этот материал покрывается платиновым напылением в несколько слоев. Каждый из них используется для выполнения конкретной роли.

В частности, на таких устройствах три слоя платинового напыления:

• температурный;
• нагревательный;
• слой термосопротивления.

Сам кристалл монтируется на защитный кожух и устанавливается в специальную магистраль, через нее проходит горючая смесь. Устройство канала выполнено так, чтобы замер температуры производился не только с потока на входе, но и на выходе. Это позволяет обеспечить высокую скорость движения воздуха, но не дает грязи и пыли откладываться внутри самого датчика. При запуске двигателя нагревательный элемент прогревается до максимума. Термоэлемент устройства охлаждается посредством воздушного потока, это позволяет правильно произвести замеры объема смеси.

Исходящий импульс может быть аналоговым и преобразовываться посредством использования АЦП в цифровой. По сравнению с проволочными погрешность пленочных контроллеров составляет примерно 4%. Но популярность этих устройств высокая за счет низкой стоимости и более широкой функциональности микропроцессорных модулей.

Пользователь Иван К рассказал об использовании пленочных расходомеров.

Назначение и принцип работы

Многих владельцев авто волнует, во сколько обходится приобретение такого датчика. Оказывается, дмрв 2114 обладает немалой стоимостью, она варьируется в пределах 2-3 тысяч. При этом можно воспользоваться как импортными изделиями, так и деталями отечественного производства. Не стоит удивляться тому, что об отечественных моделях ходят соответствующие отзывы.

Но не всегда стоит доверять отзывам, лучше опробовать изделия на практике. Пусть об отечественных датчиках можно найти немало отрицательных отзывов, но зато они являются более доступными.

Данный датчик позволяет движку функционировать в разных рабочих режимах, предполагающих различную нагрузку. Если рассматривать действие устройства, то оно заключается в создании рабочей смеси воздуха и бензина. Точнее сказать, в смесь входят пары бензина. Прямая задача изделия состоит в том, чтобы замерять два показателя, которые связаны между собой:

1. Время реакции.
2. Количество воздуха, которое потребляется для реакции.

Если измерения оказываются точными, то устройство может определять, какая смесь требуется движку. Это позволяет системе получить информации о необходимых пропорциях. Случаются и такие ситуации, когда датчик работает неправильно, выдавая неверные значения.

В таком случае создающаяся в системе смесь не будет соответствовать текущему режиму работы. В результате может уменьшиться мощность, а также вполне вероятно увеличится расход. Среди возможных последствий могут находиться и ухудшение динамики авто, и нарушение отклика машины.

Пленочный расходомер и принцип его работы

Чувствительный элемент этого устройства представлен кристаллом кремния, который имеет несколько достаточно тонких слоев платины. Эти слои выступают в качестве резисторов:

• Нагревательного;• Резистора датчика температуры;• Двух терморезисторов.

Сам чувствительный элемент находится в особом воздушном канале, который насыщается воздухом за счет разряжения. При этом достаточно высокая скорость воздушного потока препятствует загрязнению элемента. К тому же канал сконструирован особым образом, что позволяет более точно определить массу сгоревшего воздуха, благодаря возможности точного измерения массы как прямого, так и отраженного от клапанов воздуха.

Резистор, отвечающий за нагрев, всегда поддерживает постоянную температуру элемента, а разница температур на терморезисторах позволяет определить массу воздуха и направление его движения.

Как правило, такой расходомер выдает аналоговый сигнал в виде напряжения постоянного тока. Хотя некоторые конструкции расходомеров способны выдавать и более точный цифровой сигнал, который является предпочтительным с точки зрения блока управления.

Сигнал, выдаваемый пленочным расходомером, помогает определить:

• Для карбюраторных моделей ДВС – момент впрыска, количество топлива, момент поджигания топливной смеси и алгоритм работы системы улавливания паров.• Для дизельных моделей – момент впрыска и алгоритм работы системы рециркуляции газов.

Точное знание массы воздуха поступающего в камеру сгорания помогает системе управления рассчитать необходимо количество топлива, что обеспечивает полное сгорание топливной смеси и как следствие минимальное количество вредных веществ в выхлопе.

Для корректной работы двигателя внутреннего сгорания необходимо образование топливовоздушной смеси. От правильной пропорции ее компонентов зависит весь процесс сгорания топлива. За поступление воздуха в мотор отвечает датчик, о котором мы расскажем ниже.

Особенности проверки на Форд Фокус 2

В большинстве случаев для иномарок методы диагностики расходометра аналогичны, но все же там есть свои особенности. Все зависит от модели авто и марки установленного MAF-сенсора.

К примеру, на Форд Фокус 2 встречаются датчики с четырьмя или шестью проводами. Оригинальное изделие FORD 1072308.

Распиновка показана ниже на примере 4-х проводного датчика.

• А – напряжение 12V.
• B – «–» (масса).
• C – «–» земля обратная (перевод дословный).
• D – выходной сигнальный SIG к ЭУБ.

К 6 контактным датчикам подключаются два дополнительных провода: датчики IAT (температуры всасываемого воздуха).

Для проверки ДМРВ на Форд Фокус 2 сделайте следующее:

1. Отсоедините фишку от расходометра.
2. Включите зажигание.
3. «–» мультиметра подсоедините к «B» (масса) на жгуте проводов (смотрите на рисунке выше).
4. «+» прибора к плюсовому «А» (12V).

На мультиметре должно показать 12В. Если нет, то ищем по какой причине на датчик не поступает U.

Дальнейшие действия (понадобиться помощник):

1. Подключите фишку обратно.
2. Не выключая зажигания, используя острые щупы мультиметра «+» подключите (проколите провод) к сигнальному «D», а «–» к «С» (обратная земля). Норма 0.9 – 1.0V.
3. Попросите помощника завести машину погреть и выставить обороты на отметке 1500. Прибор должен показать 1.4 – 1.6V. На 2500 оборотах – 1.8 – 2.0V.
4. При полной выжатой педали газа (по мере увеличения оборотов) прибор долен показывать от 0.2 до 5V.

Диапазон нормативных показателей указан не случайно. Он будет варьировать в зависимости от объема двигателя.

Также провести диагностику Форд Фокус 2 сканером (читайте выше). Нормативный показатель расхода воздуха 9–12 кг/ч или около 2.8 гр/с на холостых оборотах.

Виды ДМРВ

Работа первых расходомеров основывалась на принципе смены
сопротивляемости резистора. Находящаяся в корпусе прибора пластина изгибалась
под воздушным потоком. Все просто: чем больше воздуха, тем сильнее гнется
пластина. Сопротивление резистора меняется, ЭБУ получает информацию об объеме
воздушной массы.

В
популярных расходомерах используют 2 нити из платины — рабочий провод и
контрольный провод. Они нагреваются до одинаковой температуры. Во время работы
двигателя происходит обдувание рабочего провода воздухом. Чтобы температура
нагрева была идентичной температуре контрольного провода, автоматическая
система увеличивает на ней напряжение. Объем воздушной массы определяется
разностью тока, проходящего через рабочий провод.

В
современных расходомерах применяют также кремневые пластины, на которые платина
нанесена способом напыления. Эта пластина и есть измеритель.

Как почистить ДМРВ

https://youtube.com/watch?v=L-_O3dXU6sM

Выполнить ремонт ДМРВ своими руками не получится, так как нити внутри датчика не заменяются. Поэтому его можно только заменить на новый или попытаться почистить. Датчик дмрв стоит достаточно дорого, поэтому желательно попробовать промыть нити. В половине случаев это помогает и после применения средства для чистки ДМРВ мотор начинает работать нормально. Ни в коем случае нельзя использовать агрессивные растворы для очистки датчика. Если нанести ацетон или карбоклинер, нити скорее всего повредятся и датчик не получится восстановить. Желательно использовать очиститель ДМРВ Liqui Moly. Также достаточно качественным продуктом является очиститель ДМРВ Luftmassensensor Reiniger. Из народных средств часто применяют муравьиный спирт. Для очистки датчик нужно аккуратно снять, не касаясь нитей. Затем внутри на нити наносится очиститель. Жидкость наносится несколько раз с интервалом полчаса, для того чтобы могли раствориться все отложения. После промывки датчик сохнет и устанавливается в автомобиль. Нельзя применять для сушки фен или другие устройства. Дмрв является одним из самых важных датчиков в автомобиле, так как отвечает за формирование топливной смеси и нормальную работу двигателя. При его поломке ухудшается работа мотора и сильно возрастает расход. Поэтому желательно не затягивать с ремонтом и заменять или чистить датчик как можно быстрее.

Как определить неисправность ДМРВ

Проверка ДМРВ, позволяющая определить его неисправность, может быть выполнена несколькими различными способами.

1. Надо выполнить отключение датчика от бортовой системы автомобиля, для чего достаточно отстыковать его разъем, как показано на фото. В этом случае контроллер управления двигателем начинает работать в аварийном режиме, при котором определяющим становится положение дроссельной заслонки, а не количество воздуха. Обороты двигателя становятся больше полутора тысяч. После этого можно немного проехать. Если автомобиль стал более резвым, то вполне возможно, что нужна замена ДМРВ.
2. Использование заведомо исправного датчика, например, взятого у друга или на СТО для проверки, если конечно, такое возможно. Он устанавливается вместо штатного. Когда такая проверка дает положительный результат и автомобиль ведет себя гораздо лучше, то однозначно нужна замена ДМРВ или, как минимум, промывка и чистка датчика.
3. Проведение визуального осмотра. Для этого снимают ДМРВ и проводят его визуальный осмотр, в первую очередь – внутренних поверхностей и воздуховода. Они должны быть чистыми и сухими, на них не должно быть никаких следов конденсата и масла. При наличии его следов, необходима, как минимум, чистка ДМРВ, после чего датчик может заработать правильно. Ну и надо устранить причины попадания масла.
4. Проверка ДМРВ мультиметром. В этом случае требуется измерить выходное напряжение с ДМРВ обычным мультиметром, оно позволит проверить, насколько датчик рабочий. Проверка эта проста, но дает возможность точно оценить текущее состояние ДМРВ и в свете этого определить свои дальнейшие действия – достаточно промыть или нужно будет заменить датчик.

Для этого на панели управления мультиметром задается измерение постоянного напряжения на пределе два вольта. В разъеме датчика надо подключиться к желтому и зеленому проводам. Это будут первый и третий контакты разъема (со стороны лобового стекла). Цвета проводов могут быть и другие, но нумерация контактов будет та же самая.

Включается зажигание, но двигатель не заводится, и проверяются показания ДМРВ. У нового датчика напряжение составляет (0,996-1.01)В. Чем больше его величина, тем хуже состояние ДМРВ. Превышение напряжением величины (1,03-1,04)В свидетельствует о том, что датчик находится в предсмертном состоянии, а напряжение больше 1,05В о том, что ДМРВ пора выбросить и поставить новый.

На видео подробно показано, как проверить датчик. Необходимо отметить, что в некоторых моделях бортовой компьютер выдает напряжение на его выходе.

Как проверять ДМРВ

В современных автомобилях единственным способом проверки датчика массового расхода воздуха является использование диагностического прибора.

Автомеханики измеряют количество воздуха (показания ДМРВ) на разных оборотах. Они сравнивают показания со спецификацией производителя или с показаниями заведомо исправного датчика.

Загрязнённый или неисправный ДМРВ, в большинстве случаев, будет показывать более низкий расход воздуха, чем заведомо исправный. В некоторых редких случаях неисправный датчик может показывать более высокие значения.

Конечно, разные двигатели будут иметь разные показания. Расход воздуха зависит от объёма двигателя, поэтому показания двигателя V6 или V8 будут выше.

Низкие значения массового расхода воздуха не означают, что датчик неисправен. Засоренный воздушный фильтр или забитый каталитический нейтрализатор также могут привести к снижению показаний датчика воздушного потока.

Подсос воздуха также влияет на показания датчика. Вот почему механики используют заведомо исправный датчик для сравнения показаний.

Есть ли способ проверить показания датчика массового расхода воздуха в домашних условиях? Конечно, например, здесь мы использовали приложение Torque для измерения показаний ДМРВ на разных оборотах.

Этот датчик исправный.

Чтобы использовать любое диагностическое приложение для смартфона, вам понадобится адаптер Bluetooth или Wi-Fi, который подключается к разъему OBD.

Иногда плохое электрическое соединение на разъёме датчика также может привести к тому, что показания воздушного потока окажутся вне диапазона. По этой причине клеммы разъёма, а также проводку необходимо тщательно осмотреть.

Часто, если воздушный фильтр не установлен должным образом, или корпус воздушного фильтра не закрыт, часть мусора может засосаться в датчик массового расхода воздуха и вызывать проблемы.

Иногда мусор может попасть во время замены воздушного фильтра. В этом случае ремонт прост. Датчик массового расхода воздуха должен быть очищен, а воздушный фильтр должен быть правильно установлен или заменён.

Проверка ДМРВ мультиметром

Этот способ работает на датчиках Bosch с номерами: 0 280 218 116, 0 280 218 004, 0 280 218 037.

Включаем мультиметр в режим измерения постоянного напряжения, выставляем предел 2 вольта.

Распиновка ДМРВ:

1. Жёлтый (ближний от лобового стекла) — вход сигнала датчика;
2. Серо-белый — выход напряжения питания датчиков;
3. Зелёный — заземление;
4. Розово-чёрный — к главному реле.

Цвета проводов могут меняться, но их расположение остается неизменным.

Включаем зажигание, двигатель не заводим. Подключаем мультиметр красным щупом к жёлтому проводу, а черным — к зелёному (на массу). Таким образом, мы измеряем напряжение между указанными выводами.

Использовать иголки и прочие дополнительные соединения не рекомендуется, т. к. они вносят погрешность в измерения. Смотрим показания мультиметра.

В процессе эксплуатации оно постепенно меняется, и как правило увеличивается. Чем больше значение этого напряжения, тем больше износ ДМРВ.

Напряжение ДМРВ:

• от 1,01 до 1,02 — хорошее состояние датчика;
• от 1,02 до 1,03 — неплохое состояние;
• от 1,03 до 1,04 — ресурс ДМРВ на исходе;
• от 1,04 до 1,05 — предсмертное состояние, если негативных симптомов нет, то эксплуатируем дальше;
• 1,05 и выше — пора заменить ДМРВ.

Эти же показания можно получить и без мультиметра, используя, например, приложение OpenDiag mobile.
