Что такое система смазки двигателя с сухим картером

Устройство системы смазки автомобильного двигателя

Система смазки двигателя

Главной задачей системы смазки является обеспечение масляной пленки на соприкасающихся подвижных деталях автомобильного двигателя. Это позволяет снизить потери мощности и износ силового агрегата. Помимо этого, масло, подаваемое системой, используется в гидрокомпенсаторах, гидронатяжителях и в механизмах регулирования фаз газораспределения. В общем устройстве автомобиля смазочная система интегрирована в конструкцию двигателя и состоит из следующих элементов:

  • Заливная горловина — через нее выполняется заливка или доливка масла.
  • Поддон картера — представляет собой нижнюю часть корпуса двигателя, наполненную маслом. Для правильной работы двигателя количество рабочей жидкости в поддоне должно быть на определенном уровне, что измеряется при помощи различных датчиков и приспособлений (щупа). В поддоне скапливаются не только излишки масла, стекающие из механизмов двигателя, но и загрязнения, образующиеся в процессе работы. Также на поддоне расположено сливное отверстие и пробка в виде болта с шайбой. При замене масла пробку необходимо заменить вместе с шайбой.
  • Маслозаборник — представляет собой конструкцию из патрубка, идущего от поддона к насосу, и фильтра грубой очистки.
  • Масляный насос — всасывает смазку при помощи маслозаборника из поддона и подает ее в систему. Он запускается и отключается одновременно с двигателем. В качестве привода может выступать коленвал, распредвал или вспомогательный приводной вал. Как правило, в автомобилях для перекачки масла применяются два типа насосов: шестеренчатые (более популярные) и роторные.
  • Масляный фильтр. Устанавливается на входе в насос и предназначен для очистки рабочей жидкости от стружки и нагара. Бывают двух типов — разборные (при загрязнении фильтра меняется лишь фильтрующий элемент) и неразборные (меняется весь фильтр).
  • Масляный радиатор. Поскольку рабочая жидкость в системе смазки также осуществляет охлаждение, для снижения ее собственной температуры она проходит через радиатор. Последний, в свою очередь, охлаждается жидкостью системы охлаждения.
  • Магистрали и каналы — по ним движется масло от одного узла к другому.
  • Масляные форсунки. Используются для подачи масла на стенки цилиндров и поршни.
  • Датчики давления, температуры и уровня масла — подают сигналы на электронный блок управления двигателем, передавая данные о состоянии системы смазки и режиме работы двигателя.
  • Клапаны (перепускные и редукционные). Позволяют автоматизировать контроль давления масла и управлять его подачей в систему. Такие клапаны монтируются вблизи ведущих элементов системы (насоса, основных узлов двигателя, фильтра).

Особенности работы

В корпусе агрегата предусмотрены разные каналы, предназначенные для протекания масла и охлаждающей жидкости. Моторное масло находится в поддоне в то время, когда двигатель машины не работает. Наличие прокладок между картером и разными крышками не позволяет маслу вытечь наружу. Для обеспечения смазки крутящихся деталей агрегата в поддоне размещён маслозаборник. Масляный насос начинает работу вместе с заведённым мотором, обеспечивая подачу смазки всем необходимым валам и деталям по каналам картера. Во время работы трущихся друг о друга металлических деталей в поддоне скапливается стружка, что может привести к засорению масляных каналов. Чтобы этого не случилось, на дно поддона устанавливается небольшой магнит, который собирает всю стружку на себя.

При работе мотора внутрь картера проникают выхлопные газы, их ещё называют картерными, что негативно сказывается на работе мотора и всех его деталей. Для отвода их в конструкции предусмотрена вентиляция картера двигателя, способствующая выходу излишков газа обратно к выхлопной системе. А также с помощью вентиляции осуществляется подача части газов к системе топливного впрыска в камеру сгорания, что улучшает сгораемость топливной смеси, значительно снижает нагрузку на прокладку поддона двигателя и все маслоотражательные сальники. Засорение системы вентиляции приводит к выходу из строя всего силового агрегата.

Уровень Масла, Объем Емкости и Крепление, Причина Попадания Бензина и Воды в Устройство, Для Дизельного Топлива

Картер двигателя является наибольшей полой частью автомобиля. Он соединяется с блоком цилиндров через специальную прорезиненную прокладку, предотвращающую утечку масла. Объем картера двигателя зависит от мощности двигателя и типа транспортного средства, на котором он используется.

Блок картера

 Назначение картера двигателя и его устройство

Картер предназначен для установки коленчатого вала и сопутствующих деталей двигателя. Его нижняя часть выполнена в виде поддона, изготовленного штамповкой из листовой стали. Так как картер подвергается механическим нагрузкам в нем применяются специальные поперечные ребра жесткости. В них присутствуют посадочные места для опорных подшипников коленвала и распредвала.

Защита картера двигателя — алюминиевый композитный кожух

На поддон, крепление которого к картеру выполнено на болтах, возложено несколько функций:

  • защита кривошипно-шатунного механизма от загрязнений;
  • резервуар для сбора масла, которое не используется в данный момент;
  • осаждение мелких абразивных элементов, преимущественно металлического происхождения.

В картере двигателя имеются выходы для коленвала. Для предотвращения протекания масла используются резиновые либо войлочные сальники. Для большей герметизации системы в картере применяются канавки специальной конфигурации.

Для слива масла с картера используется специальное отверстие. Оно закрывается пробкой с резьбой. При холодном климате возможно вворачивание пробки с встроенным ТЭНом, предназначенным для предпускового прогрева масла двигателя.

Разжижение масла бензином

Проверяя уровень масла в картере двигателя, автовладелец может заметить изменение консистенции, цвета или появление постороннего запаха. Устройство четырехтактного двигателя не предусматривает смешивание масла с чем-либо, поэтому бензин или вода в картере являются серьезными неисправностями, требующими неотложного ремонта. Попадание топлива в масляный картер двигателя ведет к повышенному износу всех трущихся элементов, что ускоряет необходимость проведения капитального ремонта силовой установки.

Картер двигателя BMW N52

Для диагностики наличия бензина в картер рекомендуется:

  • Присмотреться к выхлопу. Если он стал серого цвета и имеет запах бензина, то не сгоревшее топливо из цилиндра попадает в емкость с маслом;
  • Прислушаться к работе двигателя на различных оборотах. Троение, нестабильная работа и наличие посторонних стуков сигнализируют о возможности попадания бензина в картер;
  • Уровень масла повышен, так как оно не вмещается в отведенной ему ёмкости;
  • Смазка визуально разжижена из-за наличия в ней топлива;
  • Легкое воспламенение капли моторного масла при поднесении открытого огня.

При наличии достаточного количества времени можно проверить бензин в картере следующим образом:

  1. Взять чистый лист бумаги;
  2. При помощи щупа сделать небольшую каплю;
  3. Просушить лист в течении нескольких часов;
  4. Ровный контур будет свидетельствовать о хорошем состоянии смазки.

Методом «масляного пятна» можно выявить не только топливо, но и воду, антифриз и прочие примеси, на которые не рассчитано устройство двигателя.

Особенности картеров двухтактных и дизельных двигателей

Устройство  двухтактного двигателя предполагает использование картера в качестве части топливной системы. В нем готовится смесь, предназначенная для воспламенения в цилиндре. Особенностью является отсутствие независимых контуров бензина и масла, поэтому все трущиеся поверхности смазываются бензо-масляной смесью, что сказывается на их ресурсе в худшую сторону.

Двухтактный картер

Картер дизельного двигателя работает в более сложных условиях, так как рабочее давление для воспламенение топливной смеси больше, чем давление, создаваемое в бензиновом двигателе. Работа на разжиженном масле  способна в более краткие сроки вывести из строя дизель, так как для создания высокой компрессии требуется более плотное прилегание поверхностей.

Картер дизельного двигателя

Вне зависимости от того, какое устройство двигателя и какая причина вызывает наличие примесей в картере, устранение неисправностей должно быть максимально быстрым. Проехав несколько десятков километров на разжиженном масле автовладелец может настолько повредить двигатель, что без капитального ремонта выйти из ситуации не получится.

Картер двигателя

Картер состоит из двух частей — верхней и нижней, Верхнюю часть картера отливают как одно целое с блоком цилиндров. Здесь устанавливают коленчатый и распределительный валы, а также другие узлы и детали двигателя. Нижняя половина картера предохраняет от загрязнения детали кривошипно-шатунного и газораспределительного механизмов и, кроме того, используется как резервуар для масла. Поэтому нижнюю половину картера часто называют масляным картером, или поддоном, Он закрывает блок цилиндров снизу.

Рис.9. Масляный картер дизеляЯМЗ-236:

1 — поддон; 2. — фланецподдона; 3 — прокладка; 4 — перегородки; 5 — медно-асбестоваяпрокладка; 6 — пробка сливного отверстия

Внутри поддона 1 (рис.9) устанавливают горизонтальные или вертикальные перегородки 4, которые задерживают движение масляных волн и защищают уплотнения картера от ударов масла. В поддоне есть сливное отверстие для масла, закрываемое пробкой 6.

Для плотного соединения между блоком цилиндров и фланцем 2 поддона ставят уплотнительную прокладку 3. Плоскость разъема блока цилиндров может проходить по оси коленчатого вала, но на большинстве двигателей ее смещают вниз, чтобы повыситьжесткость верхней половины картера.

Крепление двигателя на раме

Несмотря на хорошую уравновешенность современных автомобильных двигателей, во время их работы все же возникают вибрации, которые не должны передаваться на раму. Поэтому крепление (подвеска) двигателя должно быть таким, чтобы уменьшить передачу вибраций на раму автомобиля и предотвратить появление напряжений в блоке цилиндров при перекосах рамы вследствие движения автомобиля по неровной дороге. Двигатели крепят к рамам или полурамам в трех, четырех и пяти точках.

Двигатель автомобиля ГАЗ-24 «Волга» крепят в трех точках на резиновых подушках. Две опоры расположены в передней части блока цилиндров, по его сторонам, а одна опора сзади, под передней частью удлинителя коробки передач.

Двигатель автомобиля ЗИЛ-130 прикреплен к раме в трех точках: одна опора спереди и две сзади (лапы картера сцепления). Двигатель автомобиля ГАЗ-53А прикреплен к раме в четырех точках: две опоры спереди и две сзади (лапы картера маховика и сцепления). Дизель автомобиля КамАЗ-5320 крепят в пяти точках (рис.10): две опоры спереди установлены на блоке 1 цилиндров по его сторонам; две опоры сзади укреплены с обеих сторон картера 13 маховика; одна поддерживающая опора расположена на картере 22 коробки передач.

Передние опоры состоят из кронштейна 4, соединенного с блоком 1 цилиндров, а через резиновую подушку 7 и стяжку 6 — с кронштейном 5. Последний приклепан к стойке 9, а стойка — к лонжерону 10 рамы.

Задние опоры состоят из кронштейна 12 двигателя, укрепленного на картере 13 маховика, и кронштейна 11 задней опоры, приклепанного к лонжерону 10 рамы. Кронштейн 11 с крышкой 20 охватывают башмак 16, установленных между кронштейнами и соединенный болтом 15 с кронштейном 12. Башмак изготовлен из алюминиевого сплава и находится в резиновой подушке 14. Между крышкой 20 и кронштейном 11 помещены регулировочные прокладки 2LСтальная втулка 18, запрессованная в башмак, предохраняетегоотсмятия.

Поддерживающая опора состоит из кронштейна 23, укрепленного на картере 22 коробки передач. Полку кронштейна охватывает находящаяся в обойме 25 прямоугольная резиновая подушка 27, соединенная через накладку 26 с поперечиной 24. Последняя соединена с кронштейнами 28, приклепанными к лонжеронам рамы. Резиновые подушки, находящиеся под опорами, снижают ударные нагрузки на двигатель при движении

Рис.10. Крепление двигателя автомобиля КамАЗ-5320:

а — двигатель; б — передняя опора; в — задняя опора; г — поддерживающая опора; 1 — блок цилиндров; 2 — штифт; 3 — шпилька; 4, 8, 23 и 28 — кронштейны; 5, 15 и 16 — болты; б — стяжка; 7, 14 и 27 — резиновые, подушки; 9 — стойка; 10 — лонжерон рамы; 11 — кронштейн задней опоры; 12 — кронштейн двигателя; 13 — картер маховика; 15 — башмак; 17 — защитный колпак; 18 — втулка; 20 — крышка; 21 — регулировочная прокладка; 22 — картер коробки передач; 24 — поперечина; 25 — обойма подушки; 26 — накладка подушкиавтомобиля и уменьшают вибрацию рамы. Кроме того, опоры удерживают двигатель от продольного смещения при выключении сцепления, резком разгоне или торможении автомобиля. Для этих же целей двигатель автомобиля ЗИЛ-130 соединяют с передней поперечиной рамы реактивной тягой.

Картер двигателя: назначение и особенности конструкции

По сути, картер — это корпус двигателя, на котором держатся и в котором работают все детали двигателя. Помимо этого картер так же помогает в работе системе смазки и охлаждения двигателя.

Конструкция картера

Снизу картер двигателя защищен специальным поддоном, изготовленным либо также из алюминиевого сплава, либо же из стали методом штамповки.

Основным назначением поддона картера является надежная защита КШМ от загрязнений и протечки масла. Дополнительно он выполняет функцию масляного резервуара, поэтому нижний отсек имеет специальное отверстие с небольшой пробкой для слива и замены моторного масла.

Чтобы увеличить жесткость всей конструкции, внутренние стенки картера имеют поперечные перегородки с углублениями, к которым крепятся подшипники коренных шеек всех валов — коленчатого и распределительного. Коренные подшипники оснащены съемными крышками, соединенными с картером болтами или шпильками.

Чтобы предотвратить утечку масла, на выступающих частях коленвала (задней и передней) предусмотрены специальные канавки и сальники, изготовленные из маслостойкой резины, войлока, кожи или пробки.

Для своевременного отвода масла, стремящегося вытечь наружу, в крышках подшипников и на стенках картера установлены отражатели масла и дренажные канавки.

Для установки дополнительных механизмов двигателя, например, бензинового и водяного насосов, стартера, генератора, в картере предусмотрено наличие специальных приливов.

В поддоне картера, служащего сборником и временным хранилищем масла, которое в данный момент времени не участвует в рабочем процессе двигателя, помимо масла скапливаются и различные частички металла — стружка, которая образуется в процессе работы двигателя от трения деталей друг о друга.

В некоторых двигателях для удержания этой стружки на дне или на стенках поддона устанавливаются магниты, притягивающие к себе металлические примеси.

Для защиты двигателя от стальной, алюминиевой стружки и прочих примесей масляный насос (его заборник), забирающий масло из поддона картера устанавливается не на самое его дно, а чуть выше, чтобы осевшая грязь не попадала в систему смазки.

Некоторые современные двигатели оснащены системой вентиляции картера. Эта система нужна для отвода газов из картера. Газы в картере — это смесь выхлопных газов (большая часть которых уходит через выхлопную систему), просачивающихся в картер из камер сгорания, пары бензина, масла. Накапливаясь, они оказывают негативное влияние на свойства и качество масла и состояние резиновых и металлических деталей двигателя.

Чтобы снизить негативное влияние картерных газов, их принудительно выкачивают из картера. За это как раз и отвечает система вентиляции картера.

Особенности картера двухтактного двигателя

Передняя часть картера двухтактного двигателя оснащается кривошипной камерой, которая принимает участие в газораспределительном процессе.

Для надежной герметизации камеры в левой части картера предусмотрен резиновый уплотнительный сальник, который предотвращает попадание масла в камеру.

В правой части картера расположен уплотнительный сальник, основным назначением которого является предотвращение попадания в камеру внешнего воздуха.

Что такое сухой картер

Отчасти это верно, но не совсем. В двигателе с сухим картером масло так же стекает в поддон, но вот задержаться ему там не дают насосы, которые сразу же откачивают это масло в специальный резервуар, который вынесен за переделы двигателя и может находиться, в общем-то, где угодно, но, как правило, неподалеку от двигателя или даже непосредственно на нем, но снаружи.

Такая система смазки двигателя применяется на спортивных, гоночных автомобилях, а так же на серьезных внедорожниках.

Необходимость в сухом картере возникает из-за того, что такие автомобили испытывают повышенные динамические и инерционные нагрузки, из-за которых масло в обычном картере очень сильно плескалось бы и пенилось.

В крутых затяжных поворотах или при преодолении крутых подъемов и спусков возможно оголение маслозаборника и как следствие — нарушение процесса смазки, которое ведет к работе двигателя с повышенной нагрузкой и может привести к поломке.

Система смазки «сухой картер» позволяет решить эту проблему. Масло подается из специального резервуара под давлением, и смазка двигателя обеспечивается в любых условиях его эксплуатации.

Вот такое непростое это устройство — картер двигателя, а на первый взгляд, всего лишь железяка :).

Система «сухого картера» двигателя: назначение и устройство

Итак, как уже было сказано выше, сухой картер является разновидностью систем смазки двигателя внутреннего сгорания. Сразу отметим, данная система активно используется в устройстве спортивных авто, некоторых внедорожников и определенных групп спецтехники.

Дело в том, что во время похождения резких поворотов на высокой скорости, при интенсивных оттормаживаниях и разгонах, на подъемах и спусках автомобиль кренится, раскачивается продольно и поперечно. При этом масло в поддоне привычной системы смазки с мокрым картером сильно расплескивается внутри поддона.

Система с сухим картером отличается тем, что масло находится не в картере, а в отдельном масляном баке. Такой подход исключает возможность вспенивания смазочной жидкости. К парам трения внутри двигателя смазку из бака подает нагнетающий насос, при этом стекающее в поддон масло немедленно выкачивается обратно в масляный бак при помощи откачивающего насоса. Получается, скопления масла в поддоне нет, то есть картер сухой.

Масляный радиатор для охлаждения моторного масла в двигателе: когда и почему необходимо это устройство. Комплекты маслокулера, как подобрать и установить.

Среди основных элементов следует выделить:

  • бак для масла;
  • нагнетающий насос;
  • откачивающий насос;
  • масляный радиатор;
  • датчик температуры масла;
  • датчик давления масла;
  • масляный термостат;
  • масляный фильтр;
  • редукционные и перепускные клапаны;

Масляный резервуар (бак) может иметь разную форму (круглый, прямоугольный). Внутри бака реализованы специальные перегородки. Они выполняют задачу успокоителей масла, чтобы минимизировать его колебания при раскачке и исключить возможность вспенивания.

Также бак имеет вентиляцию. Основная функция, как и у системы вентиляции картера, состоит в том, чтобы эффективно удалить из масляного бака лишний воздух и газы, которые попадают туда вместе с моторным маслом из поддона.

Прежде всего, это позволяет наилучшим образом распределить вес, что очень важно для спортивных авто в плане управляемости. Еще возможность выбора места установки позволяет разместить данный элемент системы так, чтобы улучшить охлаждение бака и понизить температуру масла

Нагнетающий насос отвечает за подачу масла в систему смазки под давлением, при этом осуществляется прокачка смазки через масляный фильтр.

Насос зачастую стоит ниже бака с маслом, что позволяет на входе реализовать постоянное давление с учетом силы тяжести. За регулировку давления в системе отвечают редукционные и перепускные клапаны.

Откачивающий насос служит для того, чтобы масло, которое стекает в поддон, сразу откачивалось и снова поступало в масляный бак. Производительность такого насоса намного выше, чем нагнетающего. Конструктивно такой насос имеет несколько секций в зависимости от типа и особенностей двигателя.

Если двигатель высокофорсированный, в каждой секции катера стоит по одной насосной секции. На V-образных моторах также присутствует дополнительная секция, чтобы отдельно откачивать масло, которое поступает к механизму газораспределения. Аналогичная секция стоит и на ДВС с турбонаддувом, чтобы откачивать масло, которое смазывает турбонагнетатель.

Данная конструкция обеспечивает возможность поставить необходимое количество секций на одном валу. Насосы расположены снаружи на двигателе, их легко снять для ремонта или замены. Еще можно встретить конструкцию, когда откачивающий и нагнетающий насосы реализованы по отдельности. Такой подход позволяет избежать повышения температуры масла в баке в результате поступления уже нагретой смазки из поддона.

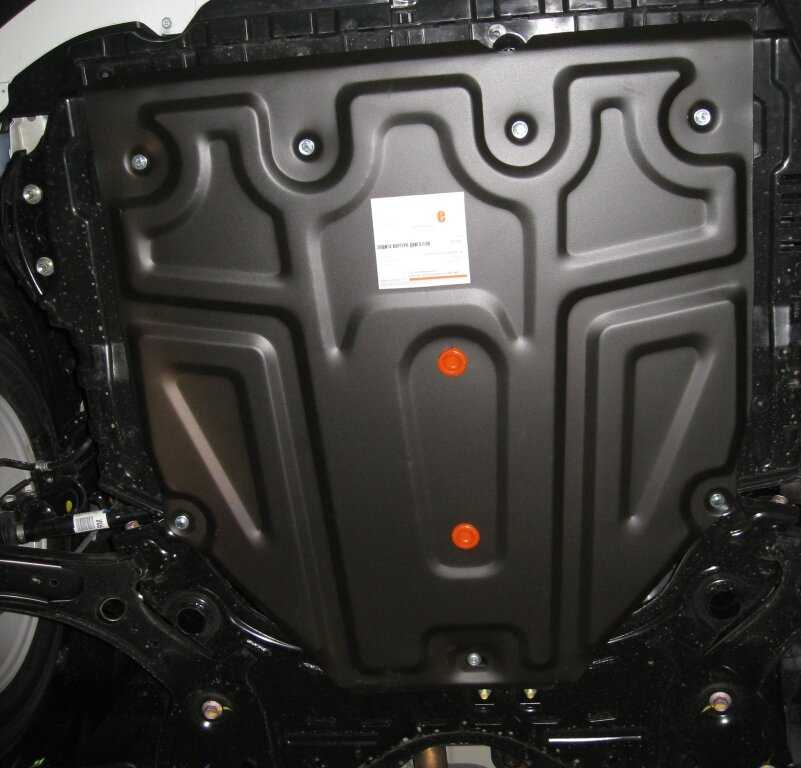

Защита картера

Каким бы высоким ни был дорожный просвет автомобиля, встретившееся на пути препятствие может стать непреодолимым. Чтобы не допустить повреждения, а вместе с ним эвакуации и последующего серьезного ремонта, картер нуждается в защите.

Большинство легковых автомобилей и кроссоверов, в отличие от внедорожников, оснащено защитой только от брызг воды и грязи из-под колес. При наезде на крупный камень эти пластмассовые щитки не смогут защитить картер от повреждения. Потому такие автомобили оснащаются дополнительной жесткой защитой из металла.

Пробить и ее, конечно же, тоже можно. Но, будучи зафиксированной на силовом подрамнике и укрепленной ребрами жесткости, конструкция срабатывает наподобие лыжи, приподнимая всю переднюю часть автомобиля. При этом вероятность повреждения двигателя значительно снижается.

Щиток, защищающий картер, производится штамповкой листа стали, имеющеготолщину 2-4 мм либо толстого алюминия вдвое толще. Вес алюминиевой защиты намного ниже, но стоимость ее на порядок дороже.

Предпочитающие переплатить за высокие технологии могут воспользоваться защитой картера двигателя из кевлара. Лист легко демонтируется при ремонте либо осмотре двигателя, а благодаря имеющимся отверстиям и прорезям обеспечивается хороший теплообмен и охлаждение.

Принцип работы и виды систем смазки

Все смазочные системы разделяют на две основные группы: с «сухим» и с «мокрым» картером. Последняя более популярна, благодаря простоте реализации. С другой стороны конструкции с «мокрым» картером склонны к таким проблемам, как вспенивание и расплескивание моторного масла , приводящее к перепадам уровня. В этом случае его подача в систему может быть нестабильной.

Системы смазки с «сухим» и «мокрым» картером

Отличительной чертой «сухих» систем является наличие отдельного бака, в котором хранится моторное масло. Моторное масло после поступления в двигатель стекает в поддон, но не накапливается в нем, а перекачивается назад в бак дополнительным насосом. Картер в таком случае всегда остается сухим.

Эта конструкция сложнее и дороже в изготовлении, однако, позволяет уменьшить высоту двигателя и обеспечивает надежную смазку при движении автомобиля по наклонным поверхностям. Это определило сферу применения систем с «сухим» картером — преимущественно в автомобилях высокой проходимости и спецтехнике.

Принципиально масло может подаваться к основным узлам двигателя тремя способами:

  • Под давлением. Масло подается принудительно ко всем узлам двигателя при помощи насоса.
  • Разбрызгиванием или самотеком. Подача выполняется под действием центробежной силы вращающихся деталей двигателя. При этом масло разделяется на мелкие частички, внешне похожие на масляный туман. Благодаря этому смазка заполняет все пространство между деталями мотора и оседает на их поверхности.
  • Частично под давлением и частично самотеком (комбинированный метод). В этом случае масло к наиболее важным узлам осуществляется под давлением, а для всей остальной конструкции разбрызгиванием.

В современном автомобилестроении практически всегда применяют комбинированный способ, поскольку он позволяет более экономно расходовать смазочные материалы и при этом гарантирует своевременную смазку основных деталей.

Как работает комбинированная система смазки с мокрым картером

Процесс смазки двигателя представляет собой повторяющийся цикл. Он состоит из следующих этапов:

  • В момент запуска двигателя приводится в действие масляный насос.
  • Маслозаборник начинает всасывать масло из поддона картера, выполняя грубую очистку.
  • На входе в насос масло проходит через масляный фильтр, где выполняется тонкая очистка.
  • Из насоса по магистралям масло подается на такие узлы двигателя как подшипники (вкладыши) коленвала, опоры распредвала, поршневые кольца, а также на рабочую поверхность цилиндров. Для этого в системе могут быть установлены специальные форсунки или просто выполнены отверстия в блоке.
  • Излишки масла, подаваемой на основные узлы, стекают через специальные зазоры на кривошипно-шатунный и газораспределительный механизмы. Их движущиеся элементы выполняют разбрызгивание рабочей жидкости, что обеспечивает ее попадание на остальные детали двигателя.
  • Масло стекает обратно в поддон картера, смывая с деталей мотора металлическую стружку, нагар и другие загрязнения.
  • После этого цикл повторяется.

Уровень масла и его значение

Для разных типов двигателей требуется различный объем масла в системе. В конструкциях с «мокрым» картером минимальное и максимальное значение уровня рабочей жидкости определяется при помощи специального щупа, который расположен на блоке цилиндров. Он имеет две метки «min» и «max».

Проверку уровня масла в системе выполняют на заглушенном двигателе после того, как он проработал некоторое время. В этом случае оно достаточно прогревается и стекает в поддон. Щуп вытаскивают, протирают тряпкой (ветошью) и погружают обратно в поддон. Далее достают повторно и проверяют уровень. Если масло, попавшее при этом на щуп, выходит за пределы максимального или минимального значения необходима доливка или слив масла. Также этот способ позволяет определить состояние и степень загрязнения.

Отличия систем смазки бензинового и дизельного двигателя

Особых конструктивных различий в смазочных системах бензинового и дизельного моторов нет. Однако, поскольку работа дизельного двигателя связана с более высокими температурами, основным отличием является используемое моторное масло. Базовая основа дизельного масла аналогична используемой в бензиновых моторных маслах, но имеет другой пакет присадок, которые позволяют обеспечить ей следующие функции:

  • Высокую моющую способность — дизельные двигатели склонны к обильному образованию сажи, а потому требуют интенсивной очистки.
  • Устойчивость к окислению — из-за высокой степени сжатия, в картер дизеля могут проникать отработавшие газы, что приводит к окислению моторного масла и более быстрой выработке его ресурса.

Масляный радиатор

В ДВС с сухим картером эта запчасть представлена радиатором жидкостного охлаждения. Располагается деталь между мотором и нагнетающим насосом. Встречаются также другие варианты, когда радиатор находится между откачивающим насосом и баком.

Форсированные ДВС могут быть оснащены дополнительными масляными радиаторами, которые является элементами воздушного охлаждения. Такой радиатор подсоединяется к системе через термостат.

Блок: 7/10 | Кол-во символов: 442

Кол-во блоков: 11 | Общее кол-во символов: 12591

Количество использованных доноров: 6

Информация по каждому донору:

  1. https://AutoLirika.ru/teoriya/suhoj-karter.html: использовано 2 блоков из 4, кол-во символов 4151 (33%)
  2. https://KrutiMotor.ru/sistema-smazki-dvigatelya-s-suhim-karterom-ustrojstvo/: использовано 1 блоков из 4, кол-во символов 2985 (24%)
  3. https://labuda.blog/202455: использовано 2 блоков из 10, кол-во символов 1252 (10%)
  4. https://drivertip.ru/osnovy/kak-ustroena-sistema-suhogo-kartera.html: использовано 1 блоков из 4, кол-во символов 1976 (16%)
  5. https://okeydrive.ru/sistema-smazki-s-suxim-karterom/: использовано 1 блоков из 5, кол-во символов 898 (7%)
  6. https://www.AutoOpt.ru/articles/products/3707165/: использовано 1 блоков из 4, кол-во символов 1329 (11%)

Что это

Система смазки двигателя

Часто можно встретить ситуации, когда картером называют поддоны двигателя, где скапливается всё смазочное масло для мотора, коробки передач и пр. Но картер в действительности не является синонимом поддона.

Правильно называть картером нижнюю часть блока цилиндров, если говорить применительно к классическим силовым установкам, а не касаться радиальных, лежачих, оппозитных и прочих не совсем стандартных двигателей

В картере предусмотрена специальная полость, которая предназначена для размещения внутри неё важного и необходимого кривошипно-шатунного механизма, то есть КШМ

А вот поддон выступает в качестве ёмкости для моторного масла. Он имеет непосредственное отношение к картеру, поскольку поддон крепится к нему в нижней части.

У картера предусмотрено условное разделение на верхнюю и нижнюю часть. Как раз в нижнем отсеке картера располагается закреплённый поддон, где скапливается моторная смазка в периоды, пока двигатель не запущен.

Справедливо называть картер основным элементом корпуса силового агрегата. Внутреннее пространство изолировано, что позволяет создавать наиболее объёмную полость в моторе. Внутри картера находится коленвал, а верхняя часть служит для размещения блока цилиндров.

То есть фактически поддон-картер можно считать корпусом ДВС, в состав которого входит масляный поддон.

Расположение и назначение

Разобравшись в том, что такое картер для автомобиля, можно немного уделить внимание вопросам его размещения и функционального назначения. Начнём с того, где именно находятся картеры силовых установок. Они располагаются там же, где и сам двигатель, поскольку являются его составной и неотъемлемой частью

Они располагаются там же, где и сам двигатель, поскольку являются его составной и неотъемлемой частью

Начнём с того, где именно находятся картеры силовых установок. Они располагаются там же, где и сам двигатель, поскольку являются его составной и неотъемлемой частью.

Картер выступает в качестве пространства между поддоном и коленвалом двигателя. Именно внутри этого пространства располагается кривошипно-шатунный механизм и осуществляет своё движение. По факту такой элемент как поддон-картер двигателя находится в моторе. То есть вопрос о том, где он находится, не совсем корректный.

Поскольку в картере имеется расположенная для сбора масла ёмкость (поддон), очень часто оба элемента описывают одним понятием. Но в действительности поддон выступает составной частью рассматриваемой конструкции.

Принцип работы

На двигателях с обычной системой смазки масло забирается через маслоприемник с поддона и нагнетается в масляные каналы. Высвободившееся из зон смазки и охлаждения масло самотеком стекает в поддон, где и находится большая часть заправочного объема.

Особенность принципа работы сухого картера в том, что в поддоне двигателя находится лишь небольшая часть заправочного объема. Основная часть перекачивается из картера всасывающим модулем в специальный резервуар. Уже из дополнительного бака масло забирается для подачи под давлением в каналы системы смазки. Чаще всего всасывающий модуль выполнен в виде отдельной секции маслонасоса двигателя. Именно на устройстве и принципе работы такой системы остановимся подробней.

Устройство системы смазки

На рисунке представлено схематическое устройство компонентов системы смазки с сухим картером, реализованное в Audi RS6. Основные элементы:

  1. резервуар для сбора масла со встроенной системой вентиляции картера;
  2. модуль масляного фильтра;
  3. теплообменник, через который проходит ОЖ и моторное масло (позволяет эффективней поддерживать тепловой баланс двигателя);
  4. обратная масляная магистраль из ГБЦ (правый ряд цилиндров);
  5. маслоотсекатель;
  6. всасывание обратного слива из турбонагнетателя;
  7. обратная масляная магистраль из ГБЦ (левый ряд цилиндров);
  8. модуль маслонасоса и водяной помпы;
  9. дополнительный масляный радиатор.

Набегающий поток воздуха, проходя через соты радиатора, призван охлаждать масло. Но в зимнее время такая работа системы смазки ухудшила бы прогрев двигателя. Поэтому внутри корпуса теплообменника вмонтирован масляный термостат. Своею работою устройство напоминает термостат системы охлаждения двигателя. Его предназначение — перекрывать доступ к радиатору, направляя поток непосредственно в резервуар. При достижении маслом 100ºС термостат открывается. Такая конструкция позволяет быстрее прогреть салон автомобиля, снизить расход топлива и количество вредных выбросов.

Трехсекционный масляный насос

Для понимания принципа работы 3-секционного маслонасоса рассмотрим устройство помпы двигателя W12 от Audi.

Ведущие секции установлены на общем приводном валу, который посредством цепной передачи соединен с коленчатым валом двигателя. Ведомые шестерни свободно вращаются на общей оси. Можно сказать, что в 3-секционном маслонасосе системы смазки с сухим картером работают 3 отдельные насоса. Диаметр звездочки цепного привода позволяет выбирать передаточное число, напрямую влияющее на производительность масляного насоса.

Принцип забора и нагнетания ничем не отличается от работы маслонасоса шестеренного типа. Также в корпус вмонтирован редукционный клапан. Но в отличие от обычных систем с мокрым картером, излишки масла сливаются не в поддон, а попадают непосредственно на сторону впуска маслонасоса.

Схема циркуляции масла

Мы видим, что зоны смазки в двигателе имеют отдельные магистрали обратного слива, через которые масло забирается всасывающими секциями и подается в масляный бак. Давление в системе смазки с сухим картером создается нагнетательным насосом, который закачивает масло из специального бака.

Для обеспечения полного возврата стекающего в поддон масла производительность всасывающего модуля должна быть выше производительности нагнетательной секции. В случае с рассмотренным выше маслонасосом двигателя W12 значения отличаются в 1.5 раза. Также полноценному забору способствуют разделенные маслозаборники для каждой откачивающей секции.

Масляный бак

Одно из преимуществ сухого картера — снижение риска масляного голодания двигателя

Но для осуществления поставленной задачи важно, чтобы нагнетающая секция всасывала из бака масло без пузырей воздуха

В системе сухого картера Audi RS6 применен резервуар специальной конструкции.

Перекачиваемый всасывающей секцией объем попадает в двухпоточную трубку, которая входит в «циклон». При вращении масла в «циклоне» из него испаряются газы. Затем, масло проходит через полость для гашения пены и колебаний (пластины успокоителя). После прохождения пластин поток попадает в отстойник. Пары, а также проникнувшие в полость картерные газы поднимаются к верхней части масляного бака, где находится маслоотделитель и система вентиляции картерных газов.

Среди прочих особенностей устройства сухого картера — расположение в корпусе масляного резервуара щупа, заливной горловины, датчика уровня и температуры.

Блок: 3/4 | Кол-во символов: 3832

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Skoda
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
