Как можно снять датчик абс со ступицы

Роль датчика АБС в автомобиле

Датчик ABS служит для того, чтобы точно определить момент блокировки того или иного колеса, исходя из частоты его вращения. Кроме датчиков, антиблокировочная система включает в себя гидравлический и управляющий блок.

Когда колесо вот-вот заблокируется, от электронного блока поступает сигнал на гидроблок. Гидравлический блок снижает, а иногда и полностью перекрывает подачу рабочей жидкости к рабочему тормозному механизму блокированного колеса. Если по каким-то причинам этого окажется мало, то активируется специальный клапан и жидкость будет перенаправлена по отводной магистрали.

Когда колесо снова начнет вращаться, электронный управляющий модуль при помощи сигнала снимет воздействие с электромагнитных клапанов и давление в гидромагистрали снова будет подаваться к тормозным цилиндрам на колесах.

Как устроен датчик

Разные производители на своих автомобилях устанавливают разные версии и реализации антиблокировочных систем. Можно выделить несколько видов датчиков. Одни из них функционируют на принцип магниторезистивного эффекта, другие же работают на базе эффекта Холла. Существуют пассивные и активные датчики.

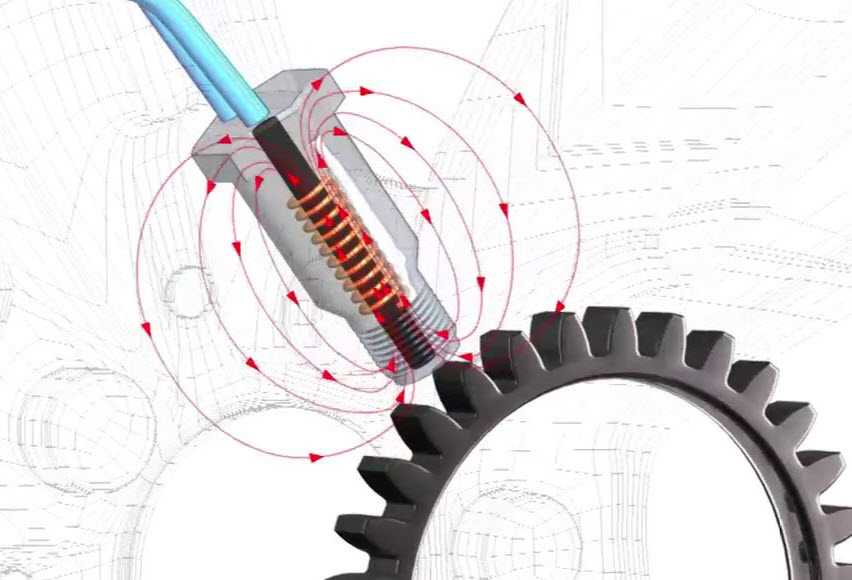

Пассивные датчики – это индуктивные датчики скорости. Конструкции и принцип действия предельно просты. В основе лежит обыкновенная катушка индуктивности, намотанная с использованием тонкого медного провода. Внутри катушки установлен мощный магнит и железный сердечник – также магнитный. Торцевая часть катушки с сердечником установлена напротив магнитного кольца, установленного на ступице.

Датчик работает на принципе электромагнитной индукции. Пока катушка находится в покое, то на выходах датчика отсутствует какой-либо сигнал. Когда автомобиль начнет свое движение, то около сердечника датчика будет двигаться зубчатый ротор кольца. Это приведет к изменению магнитного поля, проходящего через катушку.

За счет переменного магнитного поля в катушки образуется переменный ток, которой и передается в блок управления. Такая система не подвержена помехам и грязи, но начинает работать только при наборе скорости 5-7 км/ч.

Активный аналог появился в 90-х годах. Датчики работают по принципу полупроводникового диода – меняется направление электрического тока под воздействием магнитных полей. Такие датчики называют магниторезистивными. Существует также датчик Холла, где ток возникает в резисторе, помещенном в магнитное поле.

Магнитное поле создается посредством специального кольца, которое закрепляется на ступице автомобиля и вращается вместе со ступицей. В случае с пассивными датчиками, любые изменения в магнитном поле ведут к изменениям в направлении электронов – в результате изменяется сопротивление. Эти изменения сопротивления и фиксируются электронным модулем или ЭБУ.

В варианте с активными датчиками меняющееся магнитное поле заставляет электроны двигаться в один конец элемента. В результате формируется напряжение, передающееся в ЭБУ.

Можно ли починить неисправный сенсор

Если повреждена обмотка элемента, некоторые автовладельцы выходят из ситуации путем перемотки катушки. Однако, практика показывает, что восстановить работоспособность таким образом можно далеко не всегда.

Основные виды

Датчик ABS считается первостепенной измерительной деталью антиблокировочной системы.

Состоит устройство из:

• Измерителя, размещаемого стационарно возле колеса;
• Индукционного кольца (индикатора вращения, импульсного ротора), устанавливаемого на колесо (ступицу, подшипник ступицы, ШРУС).

Датчики выпускаются в двух исполнениях:

• Прямые (торцевые) цилиндрической формы (стержня) с импульсным элементом на одном конце и разъёмом на другом;
• Угловые с разъёмом сбоку и металлическим или пластиковым кронштейном с отверстием для крепёжного болта.

Выпускается два вида датчиков:

• Пассивные — индуктивные;
• Активные — магниторезистивные и на основе элемента Холла.

ABS позволяет сохранить управляемость и значительно повысить устойчивость при экстренном торможении

Пассивные

Выделяются простой системой работы, при этом достаточно надёжные и имеют большой срок действия. Не нуждаются в подключении к питанию. Индуктивный датчик по сути это индукционная катушка из медной проволоки, в середине которой размещён стационарный магнит с металлическим сердечником.

Измеритель расположен сердечником к импульсному ротору в виде колеса с зубцами. Между ними выставлен определённый зазор. Зубцы ротора имеют форму прямоугольника. Проём между ними равен или чуть более ширины зубца.

В то время когда транспорт находится в движении при прохождении зубцов ротора около сердечника магнитное поле, проникающее сквозь катушку, постоянно изменяется, образуя в катушке переменный ток. Частота и амплитуда тока находятся в прямой зависимости от скорости движения колеса. На основе обработки этих данных блок управления отдаёт команду магнитным клапанам.

Статья в тему: Как поставить вилку сцепления не снимая коробки

Минусами пассивных датчиков является:

• Относительно большие габариты;
• Слабая точность показаний;
• Начинают функционировать при наборе автомобилем скорости более 5 км/ч;
• Срабатывают при минимальном вращении колеса.

Из-за частых ошибок на современных автомобилях устанавливаются крайне редко.

Магниторезистивные

Работа базируется на свойстве ферромагнитных материалов менять электрическое сопротивление при воздействии на них неизменного магнитного поля.

Часть датчика контролирующая изменения выполнена из двух или четырёх слоёв железоникелевых пластин с нанесёнными на них проводниками. Часть элемента установлена в интегральную схему, считывающую изменения сопротивления и образующую контрольный сигнал.

Импульсный ротор, представляющий собой местами намагниченное пластиковое кольцо, жёстко закреплён на ступице колеса. Во время эксплуатации намагниченные участки ротора изменяют среду в пластинах чувствительного элемента, что фиксируется схемой. На её выходе образуются импульсные цифровые сигналы, поступающие в блок управления.

Подобный вид устройства контролирует скорость, курс вращения колёс и момент их полной остановки.

Магниторезистивные датчики фиксируют смену вращения колёс автомобиля с большой точностью, повышая эффективность действия систем обеспечения безопасности.

На основе элемента Холла

Этот тип датчиков ABS функционирует базируясь на эффекте Холла. В плоском проводнике, помещаемом в магнитное поле, образуется поперечная разница потенциалов.

Эффект Холла — появление поперечной разности потенциалов при помещении в магнитное поле проводника с постоянным током

Этим проводником является пластина из металла квадратной формы, помещённая в микросхему, которая включает в себя интегральную схему Холла и контрольную электронную систему. Датчик размещён с противоположной стороны от импульсного ротора и имеет вид колеса из металла с зубцами или кольца из пластика местами намагниченного, жёстко закреплённого на ступице колеса.

Схема Холла непрерывно образует сигнальные всплески определённой частоты. В состоянии покоя частота сигнала сводится к минимуму или затихает совсем. Во время движения проходящие мимо чувствительного элемента намагниченные участки или зубцы ротора вызывают изменения тока в датчике, фиксируемые отслеживающей схемой. На основании полученных данных формируется выходной сигнал, поступающий в блок управления.

Датчики данного типа производят замеры скорости с начала движения машины, отличаются точностью замеров и надёжностью функций.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Ступица и поворотный кулак заднего колеса

ПРОВЕРКА НА АВТОМОБИЛЕ

Убедитесь, что состояние крепления (ослабление, люфт) и состояние каждого компонента (износ, повреждение) работоспособное.

ПРОВЕРКА ПОДШИПНИКА СТУПИЦЫ

На поднятом автомобиле проверьте следующее:

• Сдвиньте ступицу колеса руками в осевом направлении. Убедитесь в том, что в подшипниках передних ступиц отсутствует чрезмерный люфт. Осевой люфт: не более 0,05 мм
• Проверните ступицу и проверьте наличие необычных шумов или других необычных симптомов. При их появлении замените подшипник и ступицу колеса в сборе.

СНЯТИЕ

1. С помощью силового инструмента снимите колеса с автомобиля.

2. Извлеките шплинт. Затем отверните контргайку приводного вала.

3. Снимите с помощью силового инструмента тормозной суппорт. Закрепите его таким образом, чтобы он не мешал вашей дальнейшей работе.

ПРИМЕЧАНИЕ: Не нажимайте на педаль тормоза при снятом суппорте.

4. Снимите тормозной диск.

5. Снимите трос и колодки стояночного тормоза с защитного кожуха.

6. Снимите датчик колеса с оси.

ВНИМАНИЕ: Не тяните за провод датчика колеса. 7

Отсоедините приводной вал от ступицы и подшипника, слегка постукивая по концу вала подходящим молотком и деревянной надставкой. Если не удается их разъединить, используйте съемник

7. Отсоедините приводной вал от ступицы и подшипника, слегка постукивая по концу вала подходящим молотком и деревянной надставкой. Если не удается их разъединить, используйте съемник.

Как снять датчик заднего колеса

Для примера рассмотрим самый частый способ установки детали на заднее колесо на примере Volkswagen passat b4, когда отслеживающее устройство установлено в суппорт в задней части ступицы. Заводская конструкция крепится шестигранным болтом. Необходимые инструменты для работы:

• домкрат;
• набор шестигранных ключей;
• вороток для усиления или кардан;

Процесс демонтажа по шагам.

• Снять колесо. За суппортом можно увидеть установленный датчик, к нему идет толстый черный кабель.
• Конкретно в модели Пассат, деталь установлена сразу напротив амортизационной стойки, увидеть с земли элемент сложно. Рекомендуется воспользоваться зеркалом, чтобы определить месторасположение и тип крепежа.
• Прочистить место крепежа, вымыть шахту болта, залить WD-40. Если болт закис, может потребоваться вбивать ключ в посадочное место опираясь на стойку.
• Надеть на ключ усилитель, открутить болт.

После демонтажа болта нельзя снимать датчик, дергая за провод или зажимая плоскогубцами пластиковый кожух. После 5–7 лет эксплуатации деталь прикипает в ступице, и вытащить ее достаточно проблематично.

Если снять тормозной диск и суппорт, можно выдавить контроллер из ступицы приставкой с накручивающимся болтом. Если необходимо снять датчик абс без демонтажа диска, необходимо залить элемент WD-40, аккуратно установить плоскогубцы на стальной части детали. Не зажимая пластиковый кожух, вращательными движениями вытянуть.

Если датчик АВS установлен на кронштейне по типу углового соединения, при демонтаже потребуется откручивать один болт крепления кронштейна на амортизаторе и два болта в колесной арке.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Какие системы установки датчика ABS бывают

Расположение и количество контроллеров зависит от марки авто. Все классы легковых автомобилей оснащаются одной из двух систем АBS:

• Два датчика расположены на диагональных переднем и заднем колесе. Система снимает блокировку при торможении по осям.
• На каждом колесе. АBS контролирует каждое колесо отдельно и предотвращает блокировку в соответствии с дорожными условиями.

Выяснить, сколько отслеживающих элементов установлено на конкретном авто можно сверившись по техдокументации. В большинстве случаев на заднюю ось датчик вкручивается в тормозной суппорт с внутренней стороны, для передней оси элемент устанавливается в поворотный кулак. Не всегда водители могут увидеть деталь даже после демонтажа колеса, необходимо устанавить машину на яму, эстакаду, обеспечить хорошее освещение.

Диагностика проводки и датчика АБС

После демонтажа детали со ступиц, если необходимо проверить узел на работоспособность, проводят отключение штекера. Для этого по проводу определяют место соединения проводки, по пути, отсоединяя кабель под днищем от стоек подвески.

Для большинства авто разъем проводки АБС для заднего колеса расположен в салоне под задним сидением. Если необходимо проверить качество провода, его выдавливают из салона наружу, предварительно сняв заглушку с внешней стороны.

Снять датчик абс по силам каждому водителю, необходимо правильно определить количество деталей на авто и приготовить необходимый инструмент, поскольку в 70 % случаев потребуется демонтировать колесо и диск. Адекватная работа системы позволяет сократить время тормозного пути и обеспечивает безопасность движения.

Признаки неисправности датчика АБС

Первый признак неисправности АБС – это горящий индикатор на панели приборов, не затухающий в течении более чем 6 сек после включения зажигания, или не включающийся при движении. Поломка системы распознается при движении автомобиля со скоростью более 25 км/ч. Существует достаточно много проблем, которые могут случиться с антиблокировочной системой, но среди них наиболее часто встречаются следующие:

1. Обрыв провода датчика ABS или поломка блока контроллера. При этом на панели приборов высвечивается ошибка, система отключается, а сигналы об изменении угловых скоростей не подаются.
2. Колесный датчик системы вышел из строя. Система при включении проводит самодиагностику и определяет ошибку, но продолжает функционировать. Причиной поломки может быть окисление контактов, плохая подача питания на датчик и замыкание его на массу.
3. Поступление с дополнительного устройства информации о разных угловых скоростях колес при разном давлении в шинах или разном рисунке протектора, когда колеса по-разному притормаживают.
4. Механическая поломка элементов – подшипников ступицы, люфт и надлом ротора на датчике колеса. При подобных поломках система не запускается. Сюда же относится и сбой насоса ABS.

Наиболее уязвимый элемент системы – это колесный датчик, который расположен рядом со вращающейся ступицей и полуосью. Воздействие грязи и люфт подшипников ступицы может вывести устройство из строя, полностью заблокировав работу АБС. Вместе с сигналом индикатора на панели приборов, о поломке датчика свидетельствуют следующие признаки:

1. Бортовой компьютер выдает код ошибки системы АБС.
2. Отсутствует характерная вибрация и звук при нажатии педали тормоза.
3. Происходит блокировка колес при экстренном торможении.
4. Появление сигнала стояночного тормоза, когда тот отключен.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Как самому заменить датчик АБС

По схеме антиблокировочной системы, датчики установлены на каждом из четырех колес автомобиля. Сенсоры передних колес удобней снимать снизу ступицы, в редких случаях к ним можно добраться из подкапотного пространства. К элементам на задних колесах проще всего добраться лишь из-под арки.

Для работ по замене обязательно понадобится инструмент:

• Качественный домкрат;
• Ключ для колесных болтов;
• Комплект рожковых ключей и торцевых головок;
• Молоток;
• Отвертка с плоским жалом;
• Жидкий ключ;
• Мультиметр.

Первым делом необходимо установить автомобиль на ровно площадке и активировать стояночный тормоз.

Далее демонтируют кресла на заднем ряду, пластик порога, резиновый дверной уплотнитель. Так можно добраться до разъема сенсора – для этого отгибают фиксаторы и оттягивают пластиковые панели около крепления амортизаторной стойки. Провода с разъемом нужно отсоединить.

Домкрат устанавливают в необходимой точке и поднимают авто,  откручиваются колесные болты и демонтируют колесо. Затем выкручивают крепежные элементы датчика – если болты давно не откручивались, необходимо обильно обработать соединение жидким ключом. Когда болты открутились, деталь аккуратно извлекают. Далее выкручивают болты кронштейнов проводов – их можно найти на стойке и арках крыла.

Чтобы извлечь провод, аккуратно отгибают антивибрационные накладки – под ней закреплен кабель. Отверткой удаляют заглушку и вытаскивают кабель. Новая деталь устанавливается аналогично. Затем закручивают болты креплений кронштейнов, провод просовывают так, чтобы он мог достать до гнезда, устанавливается заглушка. Накладку приклеивают на ее законное место.

Далее устанавливается колесо, подключают разъем сенсора АБС в гнездо, монтируют на место дверной уплотнитель, вставки порога, сидения.

Работа с передними сенсорами гораздо проще, так как в большинстве случаев они более доступны. На большинстве моделей сенсоры закреплены на поворотном кулаке. Процесс замены аналогичен работе с задними датчиками.
