Двигатель
Albea комплектовалась бензиновыми двигателями объемом 1,2 л (60 или 80 л.с.), 1,4 л (77 л.с.) и 1,6 (103 л.с.), а так же одним турбодизелем – 1,3 л / 70 л.с.. После рестайлинга из линейки был исключен 1,6-литровый агрегат.
Российские Фиат оснащались лишь одним мотором емкостью 1.4 л / 77 л.с. Привод ГРМ здесь ременный с рекомендуемым интервалом замены 60 000 км. В гаражных условиях обновить ГРМ без специального инструмента (кондуктора) непросто. В сервисе за работу попросят около 2 500 рублей.
Зазор клапанов регулируется с помощью шайб, но необходимости в этом до 150 000 км не возникает.
На отрезке 100-200 тыс. км вырабатывают свой ресурс опоры двигателя (около 2 000 рублей за аналог), бендикс и втягивающее реле стартера, лопается расширительный бачок (от 2 500 рублей). Кроме того, могут выйти из строя термостат (700 рублей), помпа, радиатор (от 3 000 рублей) и топливный насос (3-10 тыс. рублей). Потребует внимания и выхлопная система – сгнивает и прогорает.
Необходимость капитального ремонта двигателя возникает нечасто, да и то уже после 300-350 тыс. км. А вот увеличение расхода масла спустя 200 000 км явление более распространенное. Умерить «аппетит» поможет замена маслосъемных колпачков, в отдельных случаях приходиться менять и кольца.
Внешность

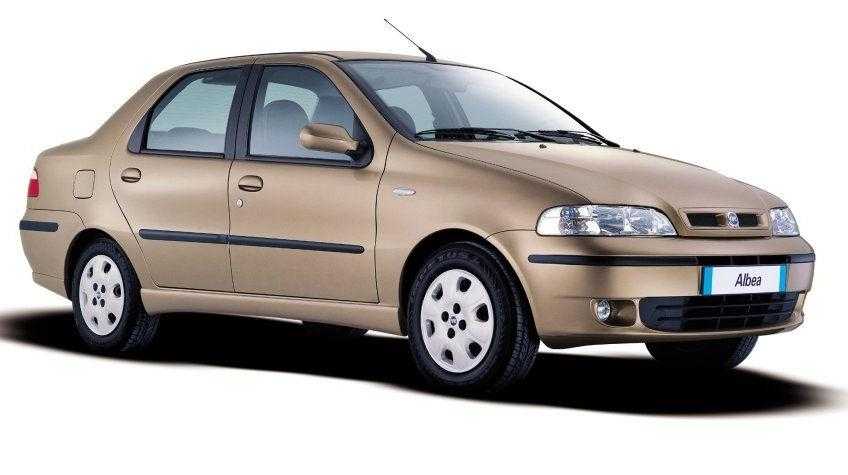

«Альбеа» выглядит как настоящий народный автомобиль. Так, машина обладает классическим трехобъемным кузовом с простыми и ненавязчивыми формами. Кстати, дизайн этого автомобиля разрабатывался самим Джорджетто Джурджаро. Спереди – продолговатые фары с галогеновыми лампочками и круглые противотуманные фонари внизу. По бокам и на бамперах есть черные защитные молдинги. Штатно ставились на «Фиат-Альбеа» колеса размерностью в 14 дюймов. Но арки позволяли разместить и более крупные диски.
В целом дизайн машины симпатичный, но к нашему времени откровенно устарел.
Что говорят про кузов автомобиля «Фиат-Альбеа» отзывы? Владельцы отмечают, что металл хорошо защищен от коррозии. В продаже можно часто встретить вполне целые и не гнилые экземпляры. Хорошо держится на кузове и краска. Правда, на наших дорогах порой она начинает покрываться сколами от прилетающих камней. Но сама эмаль не вспучивается, и лак не облезает на кузове, что однозначно является плюсом.
ВАЖНО

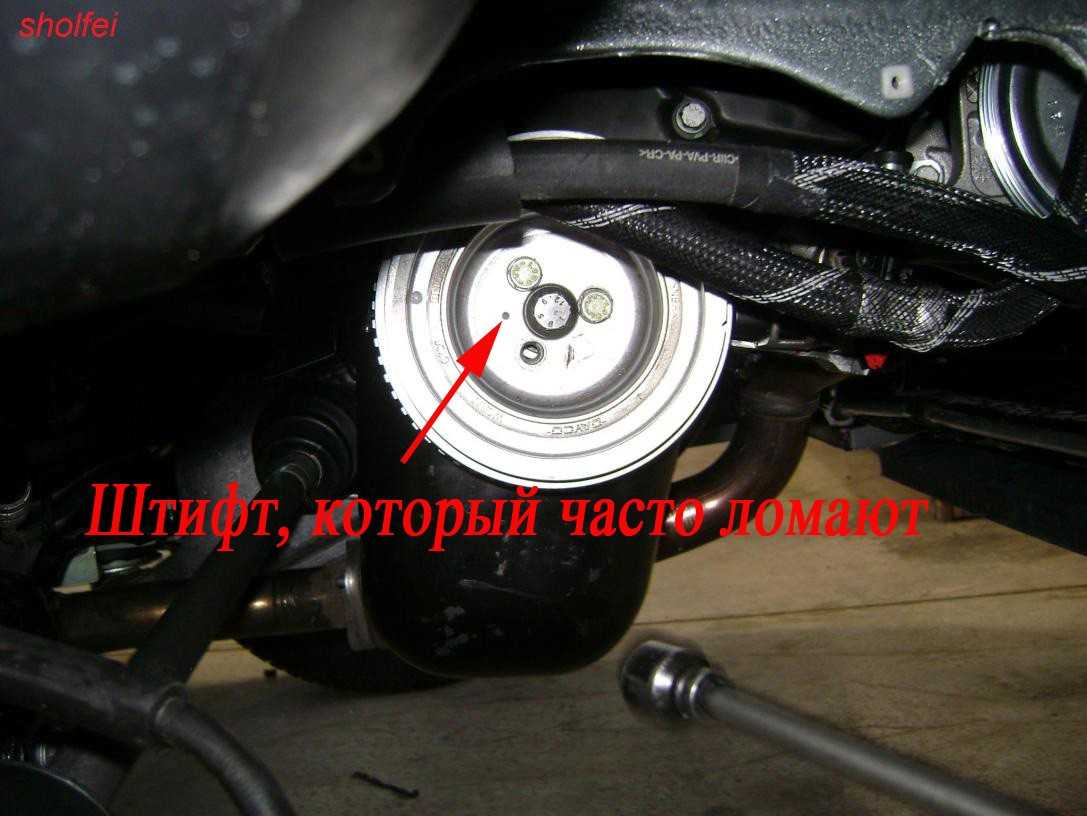

Двигатель 350 А1000 автомобиля ФИАТ Албея заводится и работает без шкива ДПКВ (датчик положения коленчатого вала) и со смещенным ремнем ГРМ от нормального положения на ±2 зуба. При смещении на ±3 зуба двигатель схватывает, но не заводится.

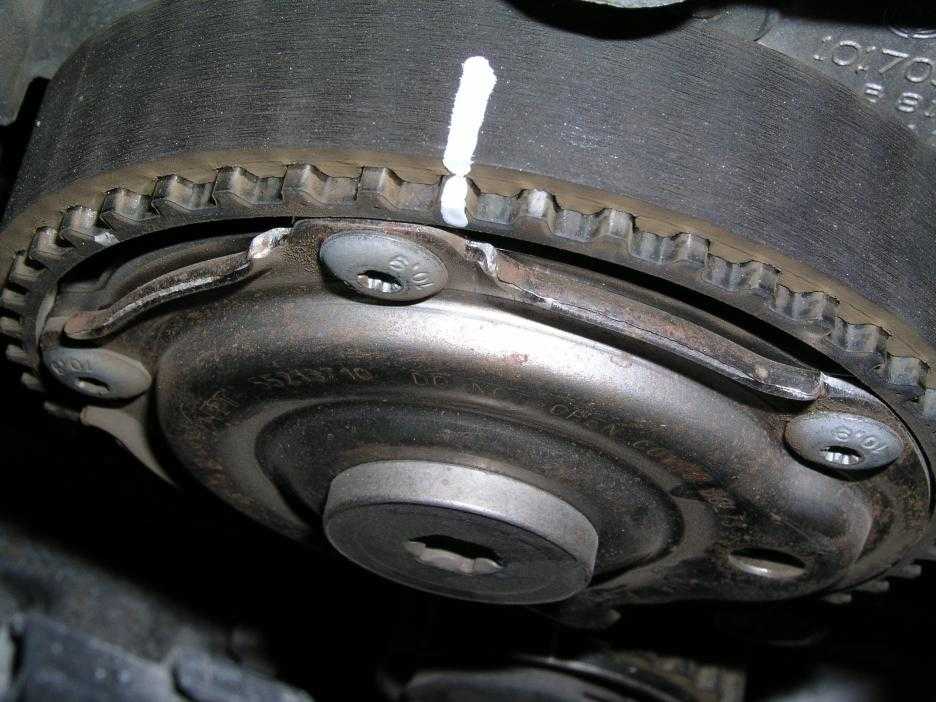

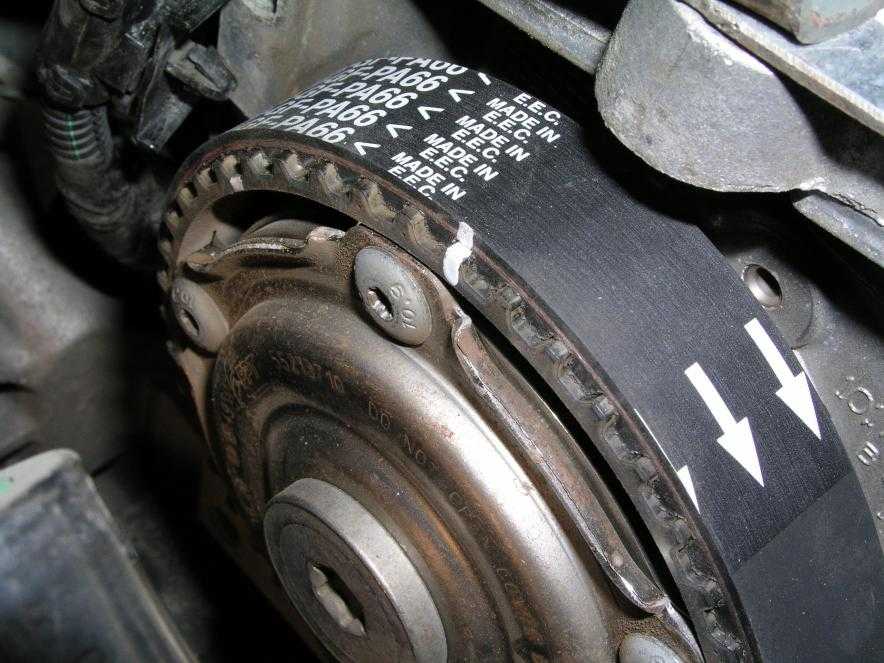

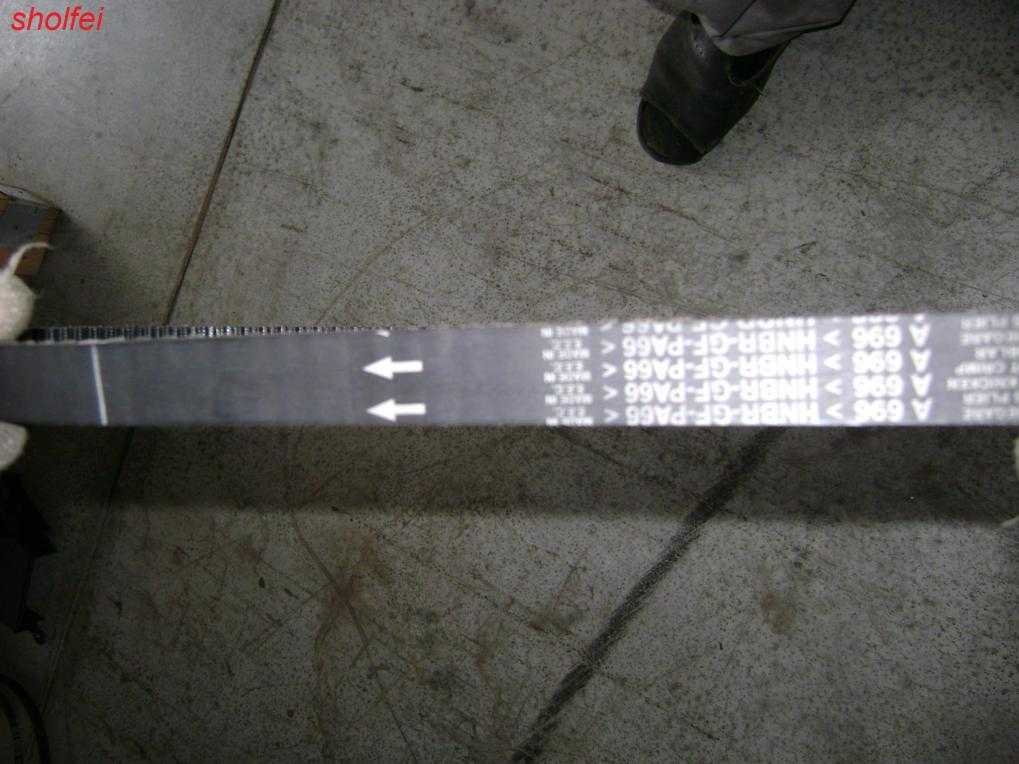

Совет-дополнение! Чтобы обеспечить 100% попадание зуб в зуб до снятия старого ремня белым маркером нанесите на него и зубчатые шкивы КВ и РВ две метки (см. фото 1,2). Снимите старый ремень и сравните его с новым, если тот не оригинальный (я ставил оригинальный, но всё равно не поленился пересчитать каждый зуб). Если всё ОК переносите метки на новый ремень, посчитав кол-во зубьев между метками на старом ремне или наложением, при этом направление стрелок на ремнях должны совпадать. Далее по плану, совмещая метки и сместив ремень до внутреннего края шкивов.
После натяжения прокрутите на несколько оборотов КВ в ручную и собирайте дальше.
Ещё СОВЕТ. Натяжение ремня ГУРа. Работаем, соответственно, снизу. Прежде, чем ослаблять ремень возьмите металлическую слесарную линейку, уприте её 0-м в верхнюю ветвь ремня, и приложите шкалой к нижней, посередине между шкивами. Цепляете крючок бытового 10 кг. безмена за нижнюю ветвь ремня рядом с линейкой и тяните вниз до значения 10 кг. При этом запоминаете показания линейки, (у меня получилось 143 мм при 10 кг). При натяжении после замены я добился такого же натяжения, 5000 км — полёт нормальный.
ВНИМАНИЕ!!!
После замены ремня ГРМ если загорается Check Engine, то это означает только одно: Промахнулись с установкой ремня ГРМ. Проверить просто, на прогретом двигателе газануть на максимум, если двигатель набирает 6500 об/мин (отсечка срабатывает на этих оборотах, выше они не поднимутся) то всё ОК!!! Если не набирает более 4500 об/мин, то ошиблись в положении ремня ГРМ на зуб-два, как в перёд, так и назад.
Чертежи приспособлений для установки валов в сервисное положение можно скачать здесь.
Фиксатор КВ, фиксатор РВ, фиксатор РВ-2.
Технические характеристики автомобиля
Параметр | Характеристика | |
Общие данные | ||
Число мест, включая водителя | 5 | |
Снаряжённая масса, кг. | 1113 | |
Максимально допустимая масса, кг. | 1530 | |
Колёсная база, мм. | 2439 | |
Колея колёс, мм. Пер/зад |
1414 / 1438 | |
Минимальный радиус разворота, м. | 5,2 | |
Максимальная скорость, км/ч. | 162 | |
Время разгона автомобиля с места до 100 км/ч, с. | 13,5 | |
Расход топлива на л/100 км | ||
в городском цикле загородном цикле в смешанном цикле |
8,2 5,0 6,2 |
|
Октановое число бензина, не менее | 95 | |
Двигатель | ||
Модель | 350А1000 | |
Тип | С системой впрыска топлива | |
Число и расположение цилиндров | 4, в ряд | |
Диаметр цилиндров и ход поршня, мм | 72,0×84,0 | |
Рабочий объём цилиндров, см3 | 1368 | |
Степень сжатия | 11,1 | |
Порядок работы цилиндров | 1-3-4-2 | |
Максимальна мощность кВт (л.с.) | 57(77)/6000 | |
Максимальный крутящий момент Н м (кгс м) | 115(11,8)/3000 | |
Трансмиссия | ||
Сцепление | Однодисковое, сухое, с диафрагменной нажимной пружиной и гасителем крутильных колебаний, постоянно замкнутого типа | |
Привод выключения сцепления | гидравлический | |
Коробка передач | Пятиступенчатая, с синхронизаторами на всех передачах, кроме з.х. | |
Передаточные числа КПП I передача II передача III передача IV передача V передача З.Х. |
4.27 2.24 1,44 1,03 0,87 3,91 |
|
Главная передача | Одинарная, цилиндрическая, косозубая | |
Передаточное число главной пары | 4.10 | |
Дифференциал | Конический, двухсателлитный | |
Привод колёс | Открытый, валами с шарнирами равных угловых скоростей | |
Ходовая часть | ||
Передняя подвеска | Независимая, пружинная, с гидравлическими амортизаторными стойками и стабилизатором поперечной устойчивости торсионного типа | |
Задняя подвеска | Полунезависимая, с витыми пружинами, гидравлическими амортизаторами и стабилизатором поперечной устойчивости торсионного типа | |
Колёса | Стальные, дисковые, штампованные | |
Размер колёс | 5,5JX14СН ЕТ44 | |
Шины | Радиальные, бескамерные | |
Размер шин | 175/70 R14, 185/65 R14 | |
Рулевое управление | ||
Рулевое управление | Травмобезопасное, с гидравлическим усилителем, с регулировкой рулевой колонки по углу наклона | |
Рулевой механизм | Шестерня-рейка | |
Число оборотов рулевого колеса от упора до упора | 2,65 | |
Тормозная система | ||
Рабочие: передние задние |
Дисковые, вентилируемые с плавающей скобой Барабанные, с самоцентрирующимися колодками и механизмами автоматической регулировки зазоров |
|
Привод рабочих тормозов | Гидравлический, двухконтурный, раздельный, выполненный по диагональной схеме, с вакуумным усилителем и четырехканальной антиблокировочной системой (ABS) и электронным регулятором тормозных сил (EBD)* | |
Стояночный тормоз | С механическим приводом на задние колеса от напольного рычага, с сигнализацией включения | |
Электрооборудование | ||
Схема электропроводки | Однопроводная, отрицательный полюс соединен с «массой» | |
Номинальное напряжение, В. | 12 | |
Аккумуляторная батарея | Стартерная, необслуживаемая 60 А/ч. | |
Генератор | Переменного тока, со встроенным выпрямителем и электронным регулятором напряжения, максимальная сила тока 65 А. | |
Стартер | Со смешанным возбуждением, дистанционным управлением с электромагнитным включением и муфтой свободного хода, мощностью 1,0 кВт | |
Кузов | ||
Тип | Цельнометаллический, несущий |
* Только в комплектации Comfort. В комплектациях Base и Classic установлен механический регулятор тормозных сил в гидроприводе тормозных механизмов задних колес.
Немного истории…
Задолго до первого выпуска Фиат Альбеа – в 1996 году – бразильская компания Fiat S. p. A. начала сборку нового «глобального автомобиля». Предполагалось, что выпускаться он будет в трех типах кузова – седане Siena, универсале Palio Weekend, хэтчбеке Palio. Но из-за роста требований Европейского Союза к безопасности проект был заморожен.
Спустя шесть лет инженеры вновь обратились к своим разработкам. Немного «поколдовав» над внешностью Siena, пересмотрев ее техническую часть и адаптировав модель для Восточной Европы, они выпустили в свет новый Fiat Albea.
Новинка удовлетворяла требованиям Евросоюза к экологичности двигателя и безопасности «постояльцев» салона, поэтому была допущена к серийному выпуску.
Первоначально Альбеа собиралась на заводе в Турции, однако в 2006 году ее крупноузловая сборка была перенесена в Россию, на завод в Набережные Челны.
Чтобы проверить, действительно ли Фиат отвечает всем нормам безопасности, российское издание «Авторевю» в 2007 году провело собственный краш-тест. Результат оказался неутешительным: 8 из возможных 16 звезд.
Несмотря на такую среднюю оценку Fiat Albea до сих пор встречается на дорогах. Причем во многих городах России. Почему же водители покупают эту модель, ведь она не выпускается уже более 8 лет? Но, обо всем по порядку.
Общие сведения об автомобиле
Премьера автомобиля Fiat Albea состоялась в апреле 1996 года под названиями Fiat Siena и Fiat Palio. В 1999 году была проведена первая модернизация автомобиля, а в апреле 2005 года — вторая модернизация и рестайлинг. Производят автомобиль в Польше (г. Тихи), под маркой Fiat Albea в Турции (г. Бурса), а с декабря 2006 года и в России на предприятии группы SOLLERS ОАО «ЗМА» в Набережных Челнах.
Для российского рынка автомобили, собранные в Турции и Набережных Челнах, поставляют с двигателем объемом 1,4 л (77 л.с.) и механической пятиступенчатой коробкой передач.
На данном сайте описан автомобиль российского производства как преобладающий в объеме российского рынка этой модели.
Автомобили Fiat Albea изготавливают только с кузовом седан в трех базовых комплектациях:
- Base (иммобилайзер, регулируемое по высоте рулевое колесо, гидроусилитель рулевого управления, обогрев заднего стекла, центральный замок, полноразмерное запасное колесо, подушка безопасности водителя, регулируемые по высоте подголовники, система предотвращения возгорания, корректор фар, аудиоподготовка, бамперы, окрашенные в цвет кузова наружные ручки дверей и накладки порогов, устройство Follow me home);
- Classic (по сравнению с комплектацией Base дополнительно включает в себя зеркала заднего вида с электроприводом, окрашенные в цвет кузова, обивку дверей «Люкс», передние электростеклоподъемники, бортовой компьютер, заднее сиденье, складывающееся в пропорции 40/ 60, кондиционер, противотуманные фары);
- Comfort (дополнительно к оснащению комплектации Classic включено регулируемое по высоте и поясничному подпору сиденье водителя, ABS + EBD, подушка безопасности переднего пассажира).
Кузов
Кузов автомобиля Fiat Albea несущий, цельнометаллический, сварной конструкции с навесными передними крыльями, дверьми, капотом и крышкой багажника. Ветровое и заднее стекла вклеенные. Сиденье водителя в комплектациях Base и Classic можно регулировать в продольном направлении и по наклону спинки, а в комплектации Comfort — дополнительно по высоте и поясничному подпору спинки, сиденье переднего пассажира — в продольном направлении и по наклону спинки. Передние сиденья и сиденья для задних боковых пассажиров оборудованы регулируемыми по высоте подголовниками. Спинку заднего сиденья в комплектациях Classic и Comfort можно откинуть вперед по частям в пропорции 40:60.
Трансмиссия
Трансмиссия выполнена по переднеприводной схеме с приводами передних колес, оснащенными шарнирами равных угловых скоростей. Все автомобили оснащены пятиступенчатой механической коробкой передач.
Передняя подвеска типа Мак-ферсон, независимая, пружинная, со стабилизатором поперечной устойчивости, с гидравлическими амортизаторными стойками. Задняя подвеска полунезависимая, пружинная, с гидравлическими амортизаторами.
Тормозные механизмы передних колес дисковые, вентилируемые с плавающей скобой, задних — барабанные, с устройством автоматической регулировки зазоров между тормозными колодками и барабанами. Тормозная система оснащена вакуумным усилителем. На автомобили в комплектациях Base и Classic устанавливают регулятор тормозных сил в гидроприводе тормозных механизмов задних колес. Автомобили в комплектации Comfort оснащены антиблокировочной системой тормозов (ABS) с подсистемой распределения тормозного усилия (EBD).
Рулевое управление
Рулевое управление травмобезопасное, с рулевым механизмом типа шестерня-рейка и рулевой колонкой, регулируемой по углу наклона. Все автомобили оснащают гидравлическим усилителем. В ступице рулевого колеса расположена фронтальная подушка безопасности.
На все автомобили установлены инерционные диагональные ремни безопасности для водителя, переднего пассажира и крайних пассажиров на заднем сиденье. Для среднего пассажира на заднем сиденье предусмотрен поясной неинерционный ремень.
Трансмиссия
Крутящий момент от двигателя передается на переднюю ось через 5-ступенчатую механическую коробку передач.
Сцепление прослужит до 150-200 тыс. км (8 000 рублей за комплект). Выжимной же подшипник может зашуметь раньше – еще при пробеге 50-100 тыс. км.
После 150-250 тыс. км встречается износ механизма выбора передач (2-5 тыс. рублей) и наружных ШРУС (от 1 000 рублей). Спустя время некоторые владельцы сталкиваются с износом подшипников дифференциала (появляется гул). В сервисе за ремонт возьмут около 5 000 рублей.
Ходовая
На передней оси используется традиционная схема на стойках Макферсон, а сзади – продольные рычаги, объединенные с торсионной балкой. К сожалению, Альбеа имеет посредственные ходовые качества и не достаточно крепкую переднюю подвеску.
Сайлентблоки и шаровые опоры передних рычагов сдаются уже после 50-100 тыс. км (от 3 000 рублей за рычаг). Чуть позже приходится менять передние амортизаторы (от 3 000 рублей) и их опоры (от 1 400 рублей).
Задние стойки служат более 150-200 тыс. км (от 1 300 рублей). К этому времени проседают или лопаются задние пружины (2 000 рублей за аналог). Передние пружины более выносливые. Самые долговечные элементы подвески – сайлентблоки задней балки (1 000 рублей плюс 2-3 тыс. рублей за работу по замене).
После 150-200 тыс. км порой начинают подтекать насос ГУР (от 3 000 рублей) и рулевая рейка (около 9 000 рублей за переборку).
Кузов и салон
Кузов Фиат хорошо защищен от коррозии, по крайней мере, жалоб от владельцев не встречается. Вздутия краски можно обнаружить на крыше – в местах сколов. Здесь металл, в отличие от остальных элементов кузова, не оцинкован.
Зимой владельцы нередко обнаруживают антифриз под водительским ковриком. Течь возникает в месте соединения трубок с радиатором печки – необходимо заменить копеечные уплотнительные колечки.
Иногда выходит из строя термопредохранитель резистора вентилятора отопителя, реже – сам вентилятор (около 4 000 рублей). К 100 000 км изнашивается механизм замка зажигания – заедает или заклинивает.

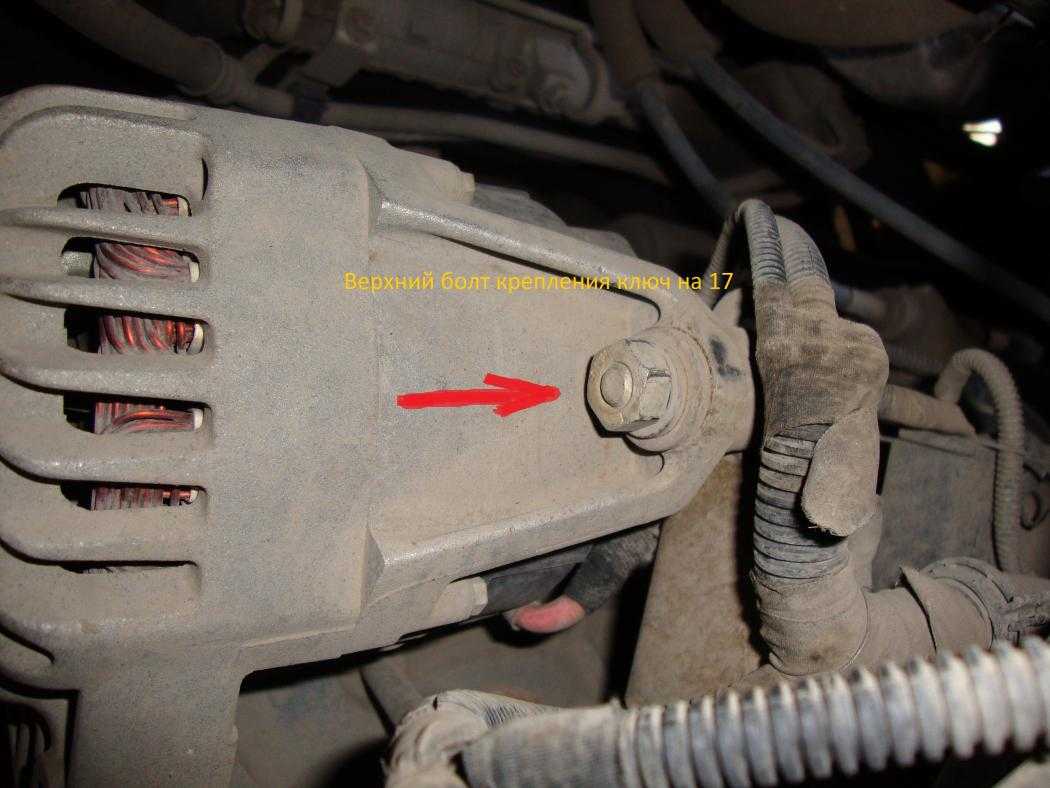

Генератор может отказать после 150-200 тыс. км: приходят в негодность подшипники, либо в корпусе появляется трещина. За новый генератор придется отдать не менее 7 000 рублей.
Заключение
Fiat Albea — дешевый и просторный автомобиль. Мелкие неисправности хотя и встречаются довольно часто, но благодаря простой конструкции легко устранимы. Оригинальные запчасти весьма дороги, поэтому лучше использовать заменители, которые к тому же нередко оказываются еще и более выносливыми. В сочетании со сравнительно невысокой стоимостью седан вполне оправдывает концепцию бюджетного семейного авто.
ЗАМЕНА РЕМНЯ ГРМ.
Для проведения данной операции необходимо установить распределительный и коленчатый валы в определенное положение, чтобы не нарушалась установка фаз газораспределения. При нарушении фаз газораспределения двигатель не будет нормально работать. Потому как заводом-изготовителем не предусмотрены какие-либо установочные метки на шкивах распределительного и коленчатого валов соответственно. Установка распределительного и коленчатого валов производится при помощи следующих приспособлений: деталь 1 – 2000004500 для фиксации коленчатого вала; деталь 2 – 2000004400 для фиксации распределительного вала; деталь 3 – 2000004200 для фиксации шкива распредвала.

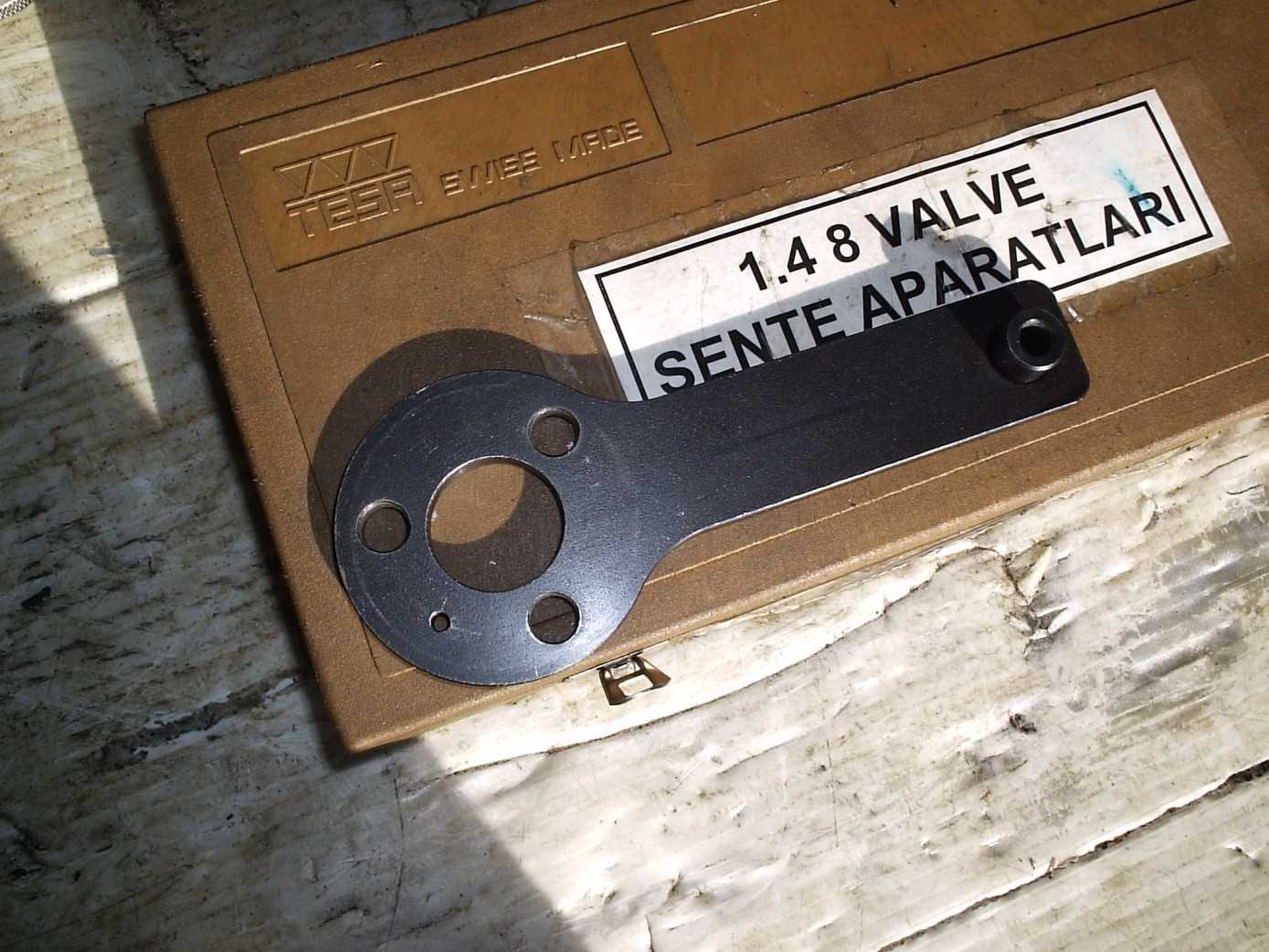

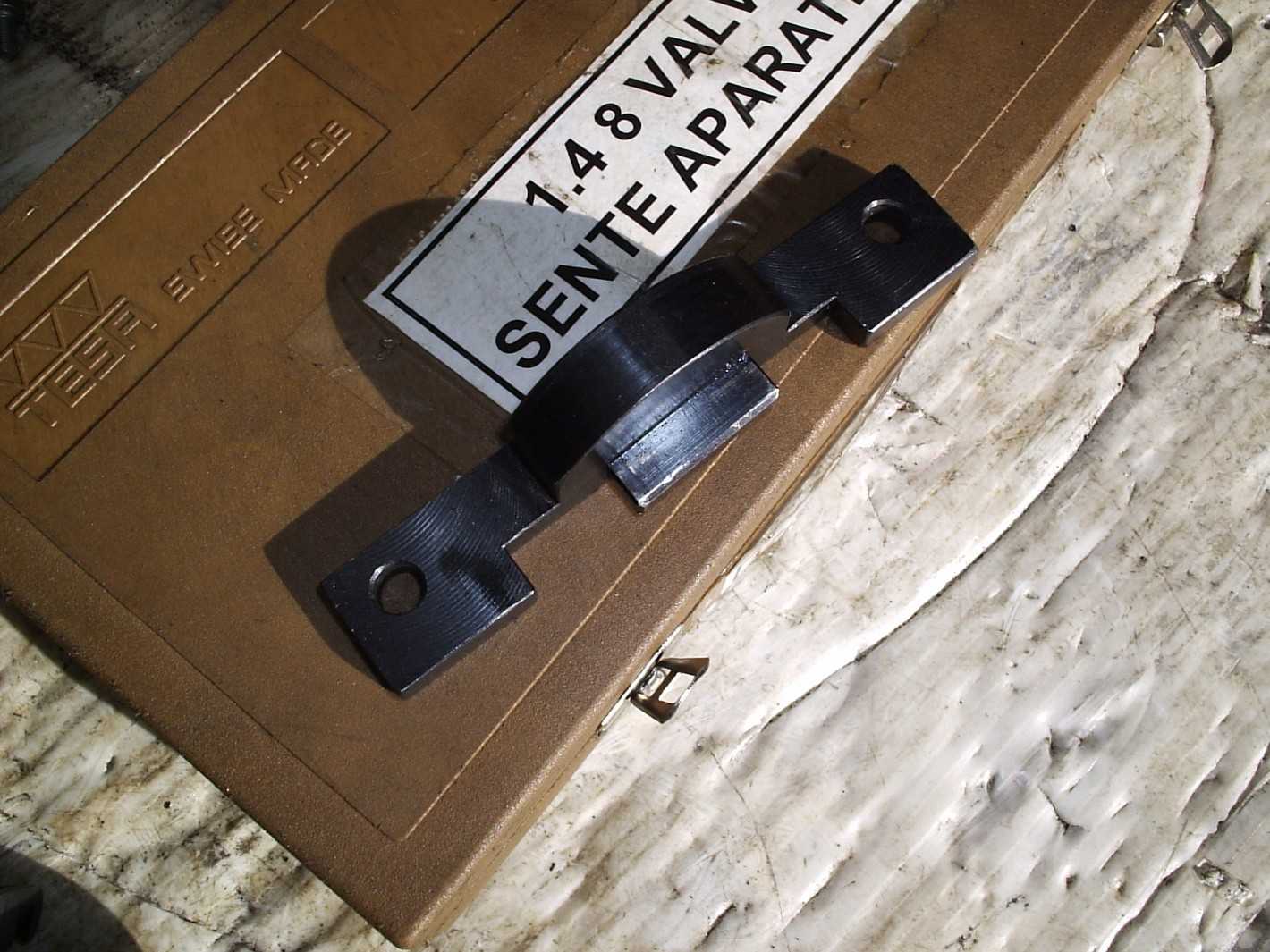

Фото приспособлений.
Собственно сам процесс!
Снимаем правое колесо.

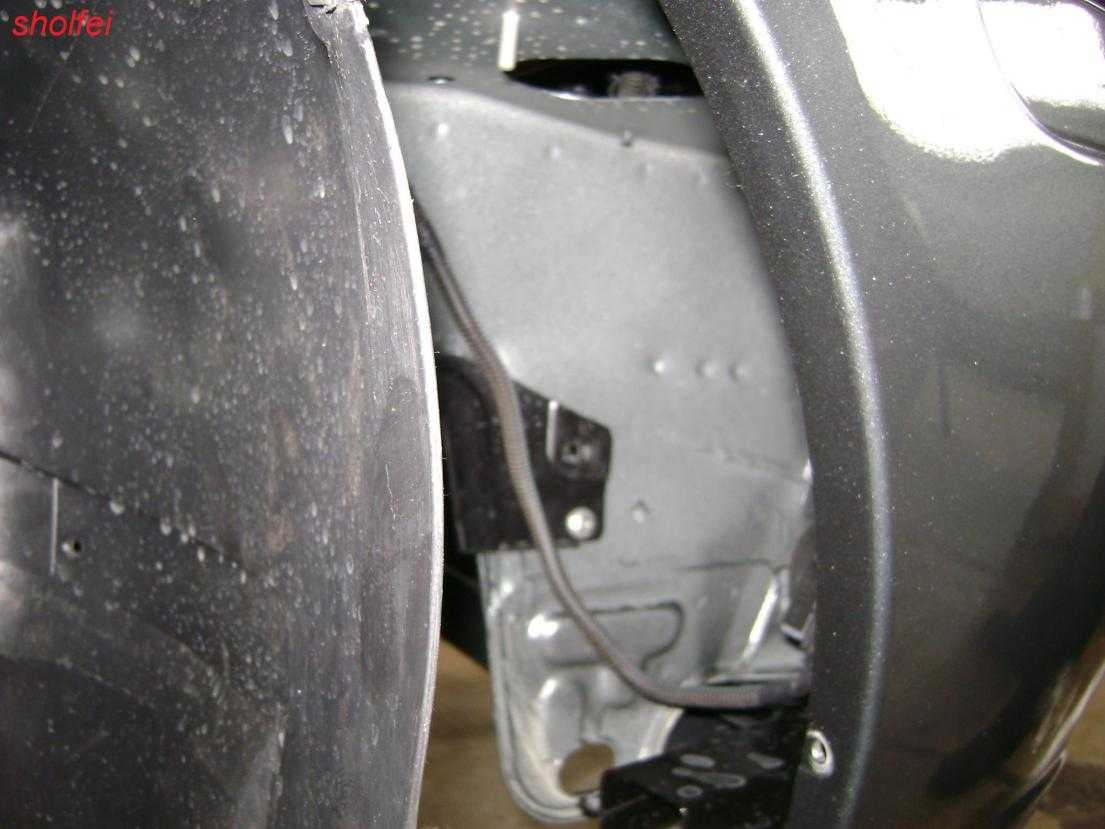

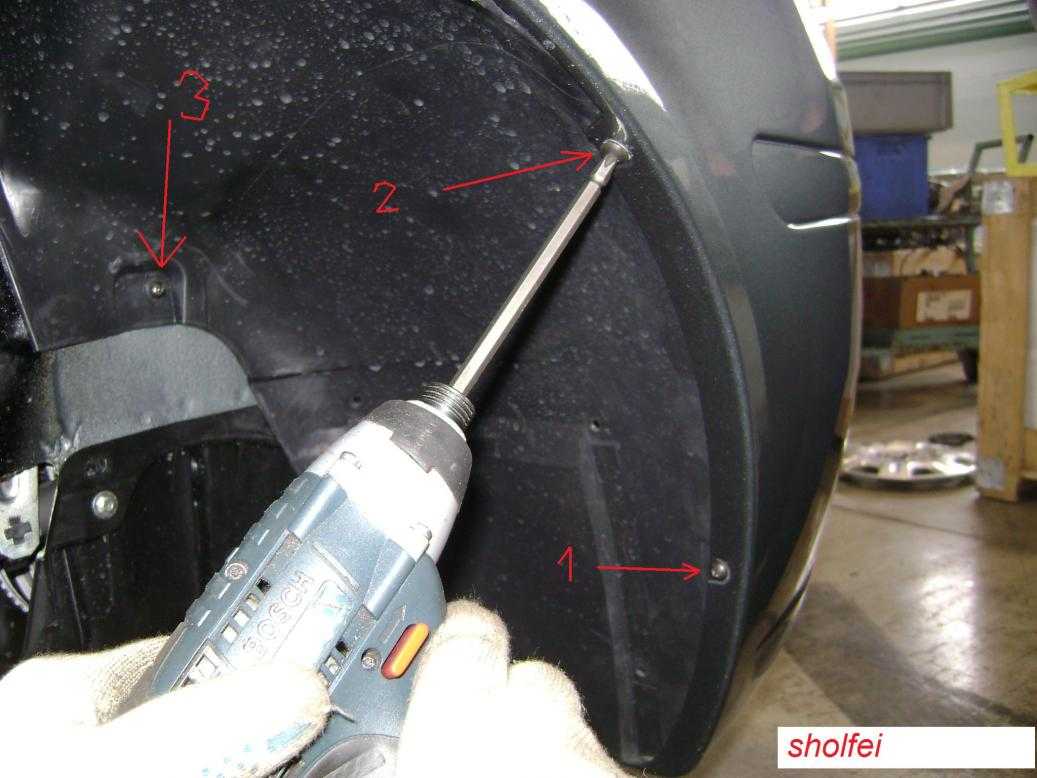

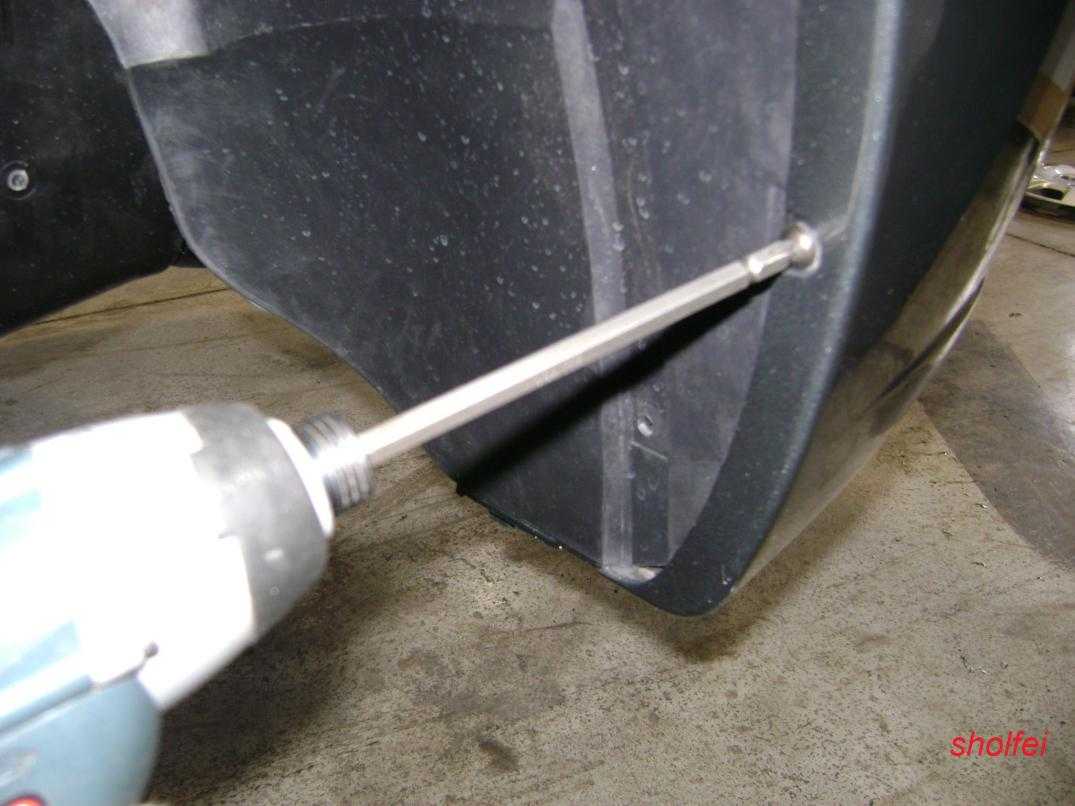

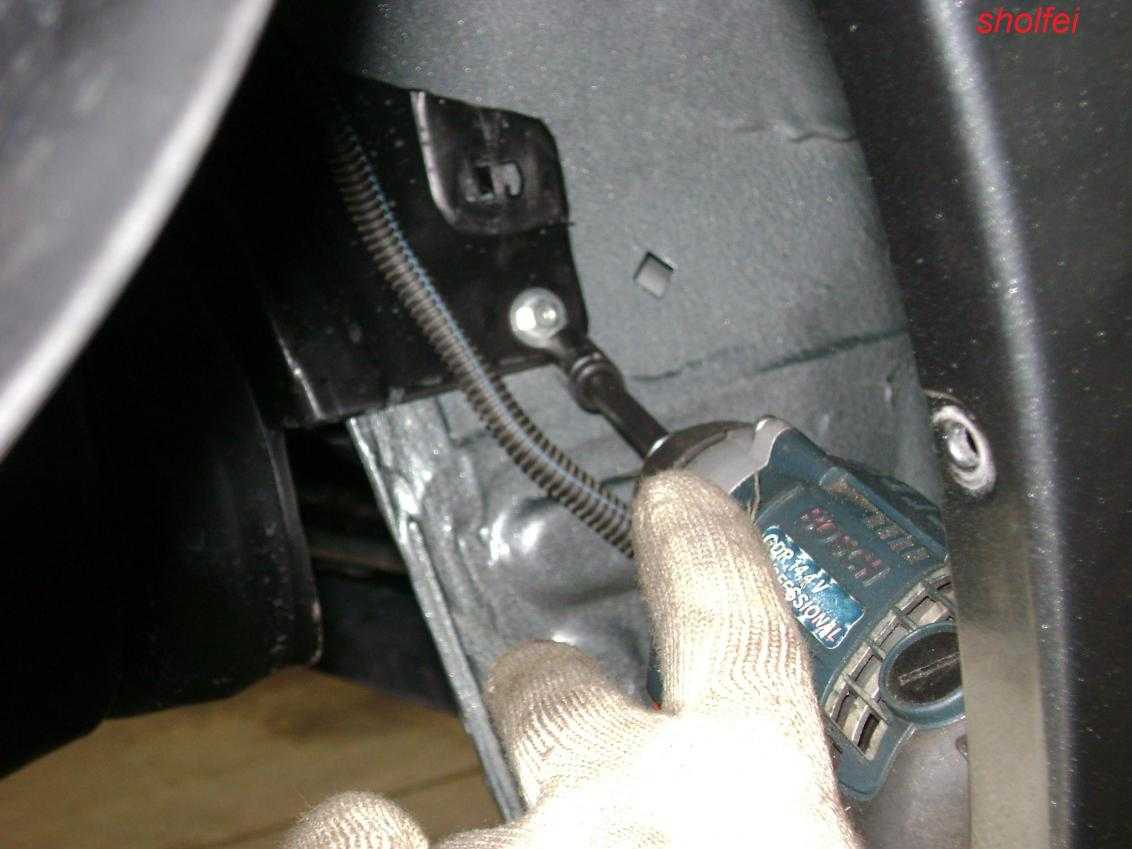

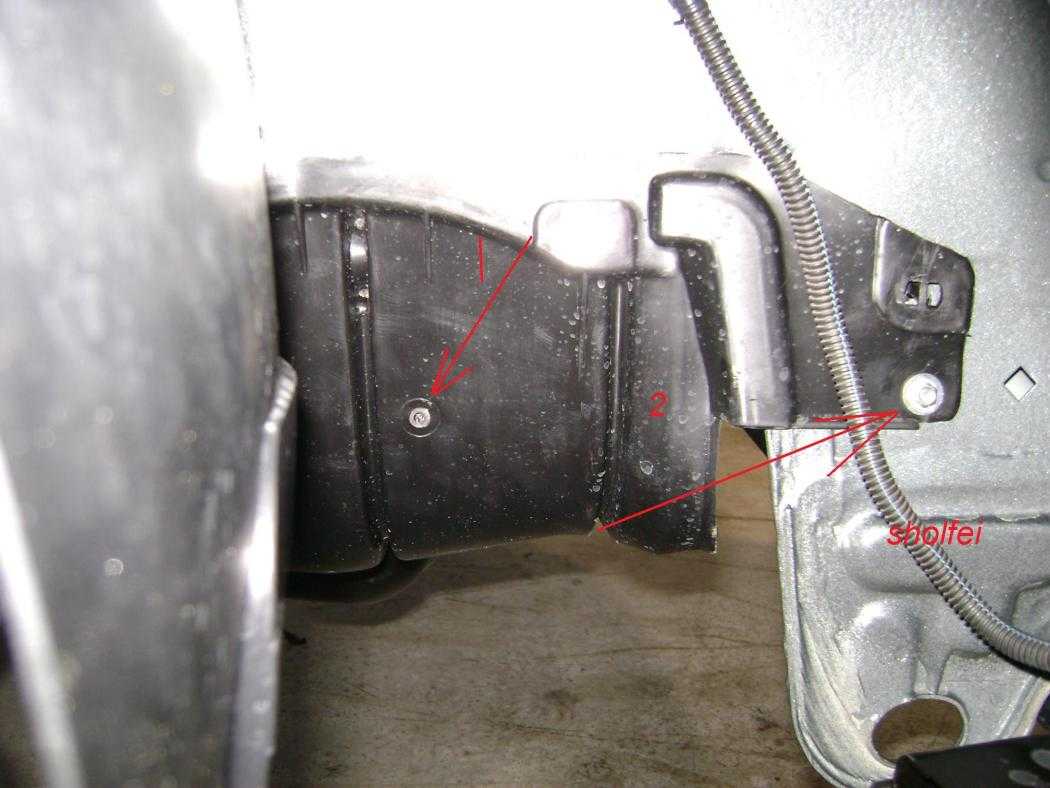

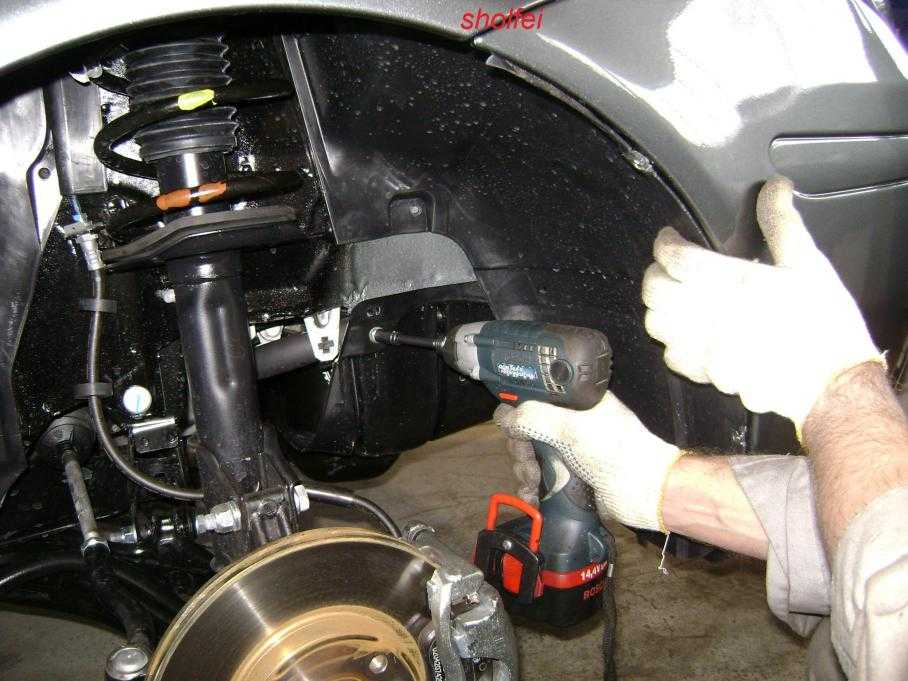

Фото 1,2,3:Откручиваем 3 самореза (отмечены цифрами), крепящие подкрылок к крылу
Фото 4:Вытаскиваем подкрылок из бампера и подгибаем его к стойке

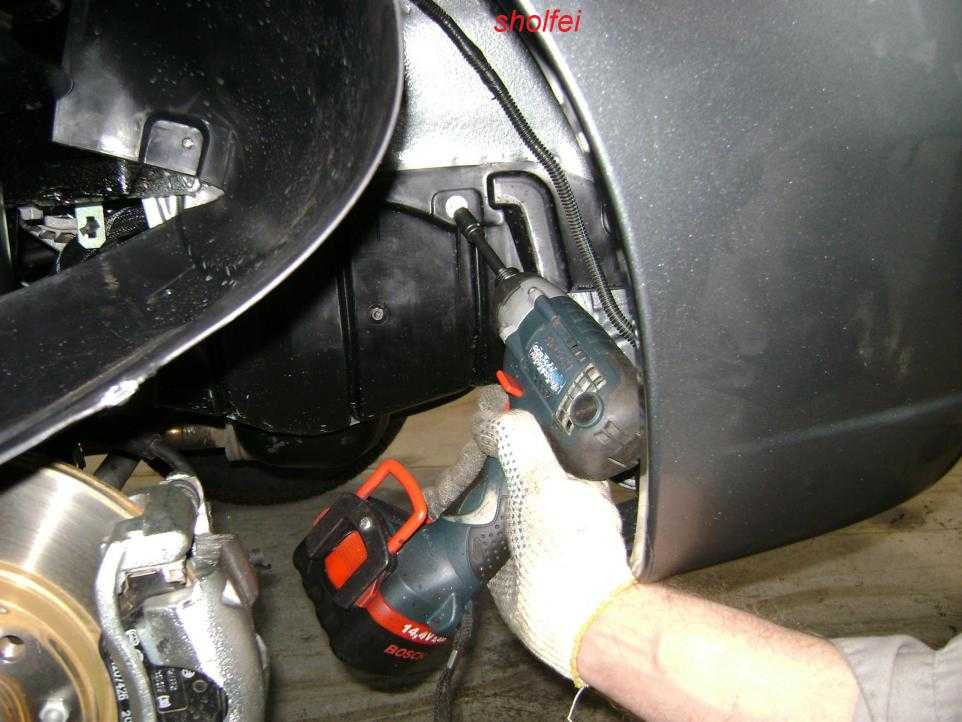

Фото 5,6,7,8:Откручиваем 3 болта (головкой на крепящих защитный кожух шкива ремней навесного оборудования к арке колеса и вытаскиваем сам кожух

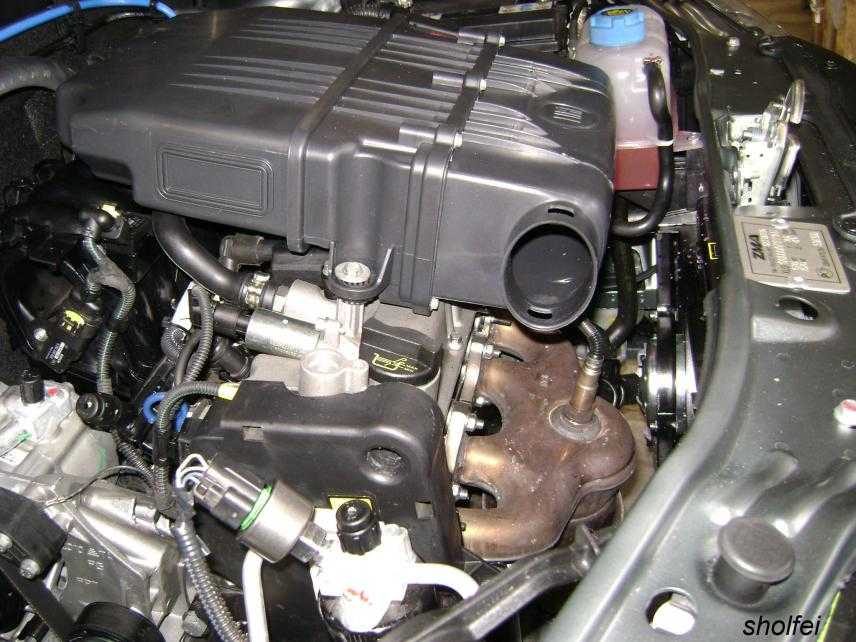

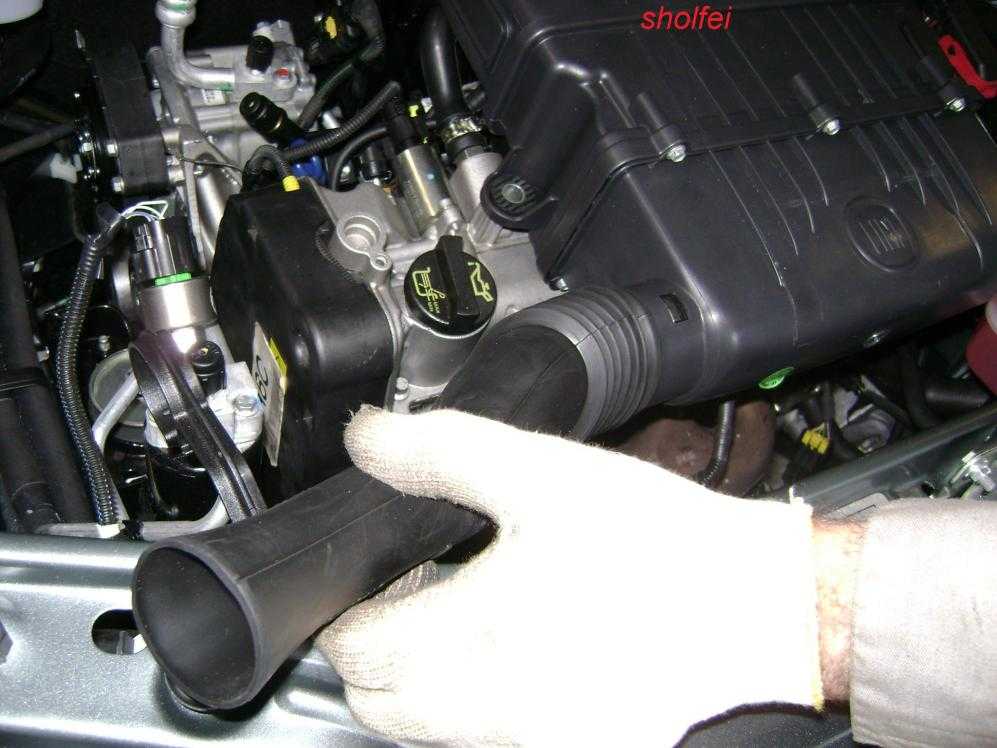

Фото 9,10:Вытаскиваем воздуховод из корпуса воздушного фильтра

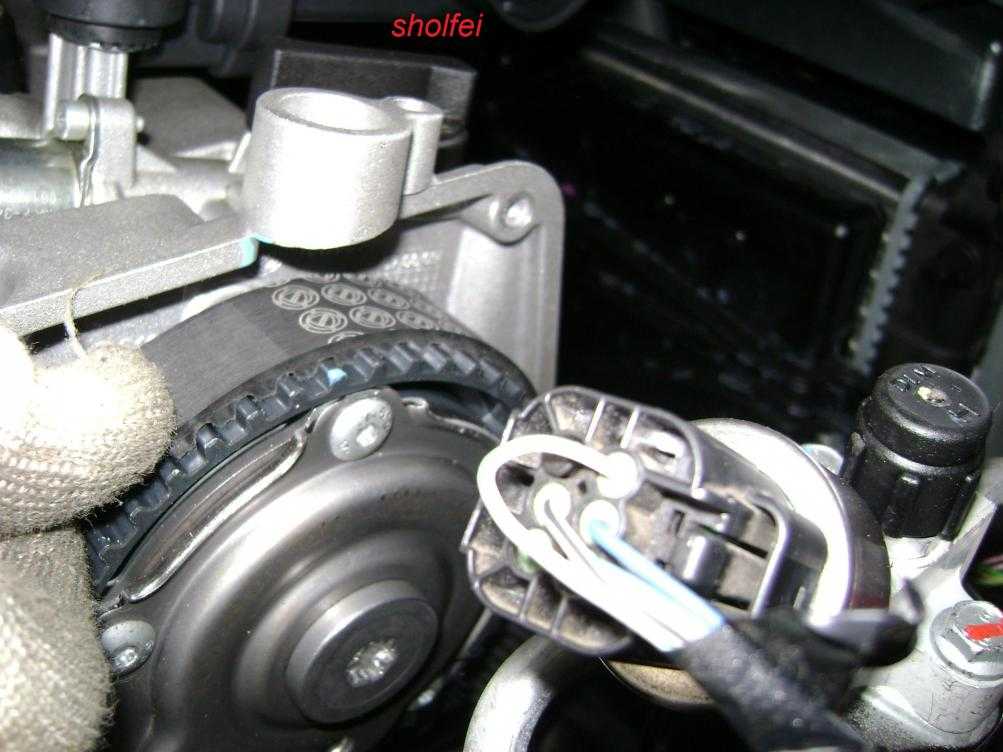

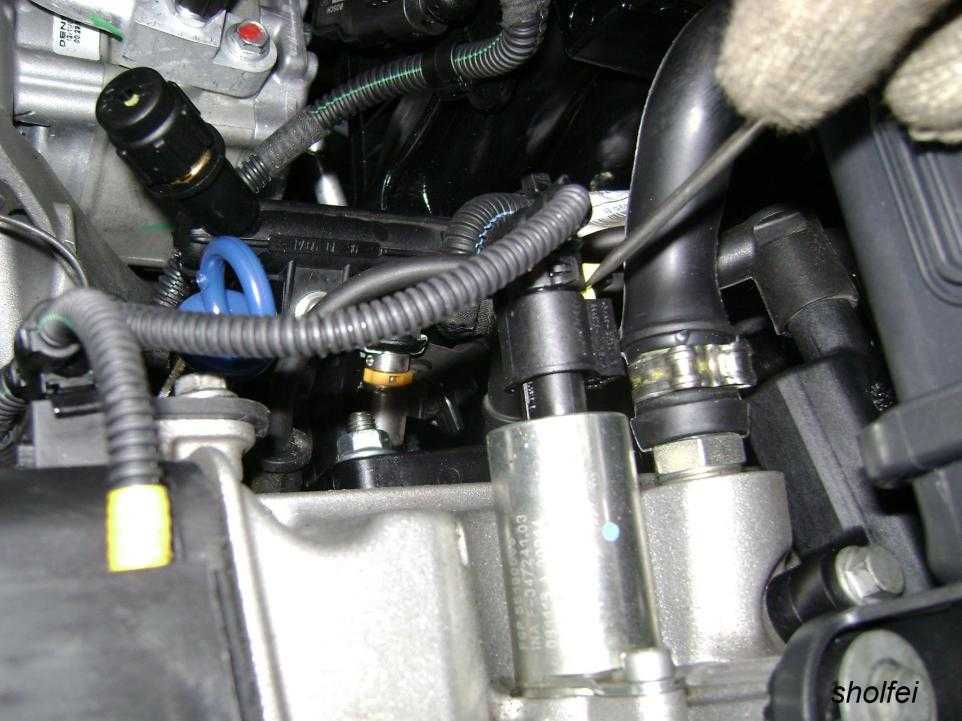

Фото 11:Отсоединяем фишку жгута проводов двигателя от клапана регулятора фаз ГРМ

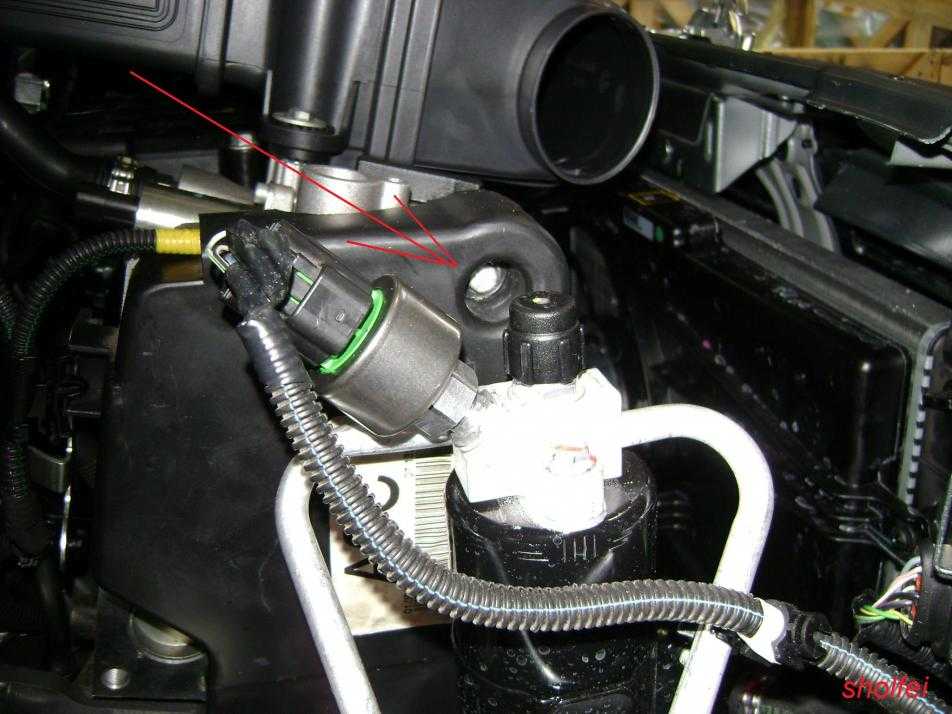

Фото 12:Обжав с двух сторон стопоры, вытаскиваем из верхнего кожуха ГРМ держатель жгута
Фото 13,14,15,16:откручиваем 3 болта (ключ на 10),крепящих верхний кожух ГРМ к двигателю

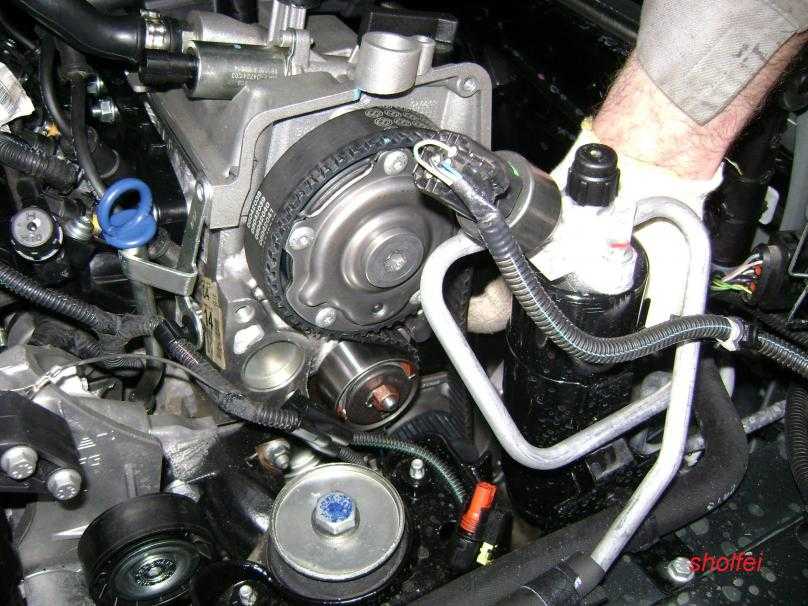

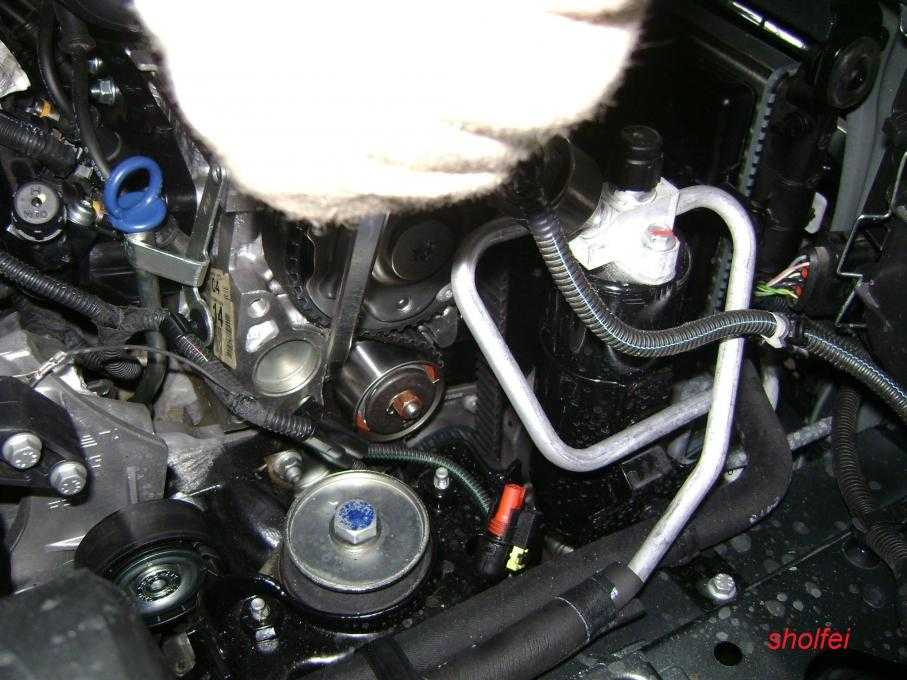

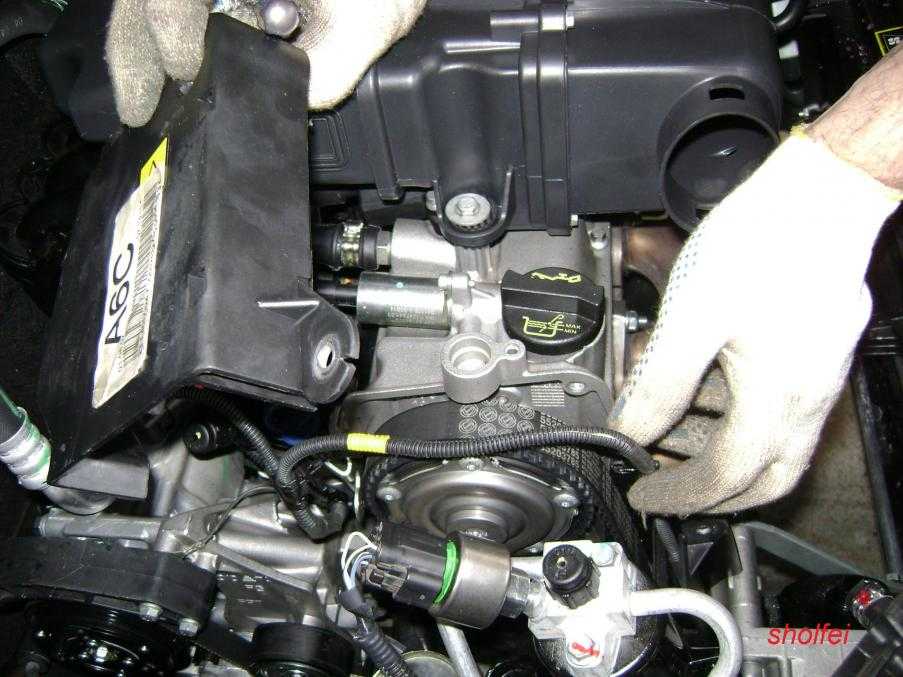

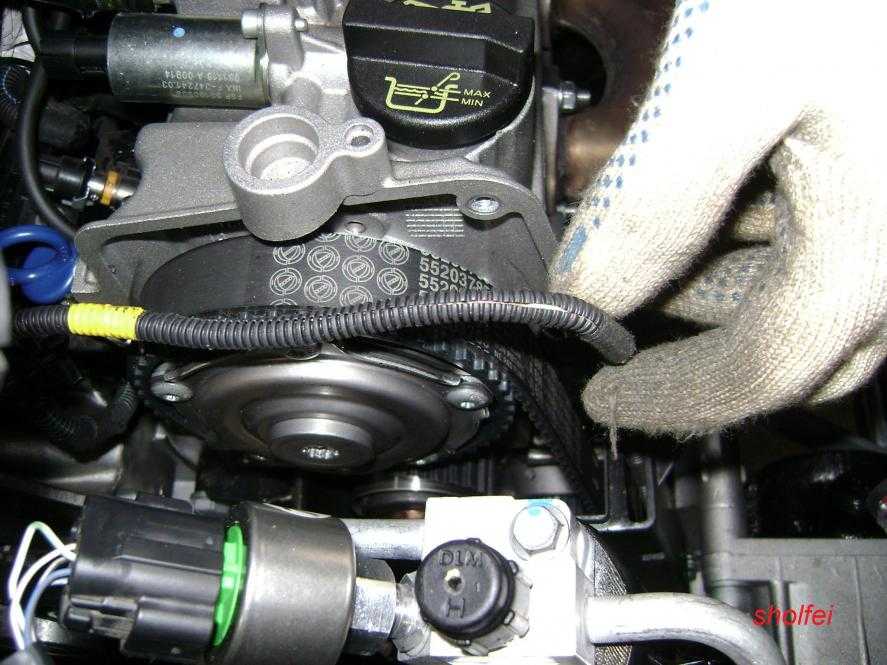

Фото 17,18:Вытаскиваем жгут из короба в верхнем кожухе ГРМ и вытаскиваем сам кожух

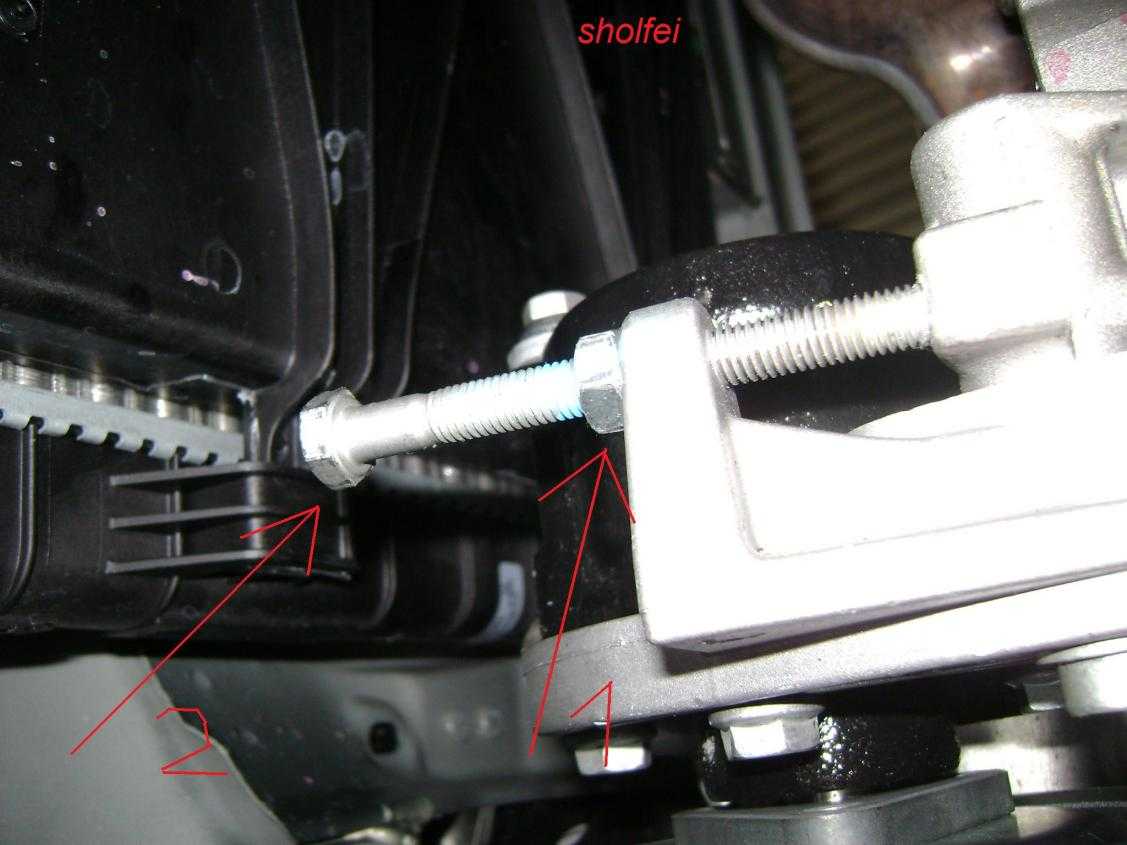

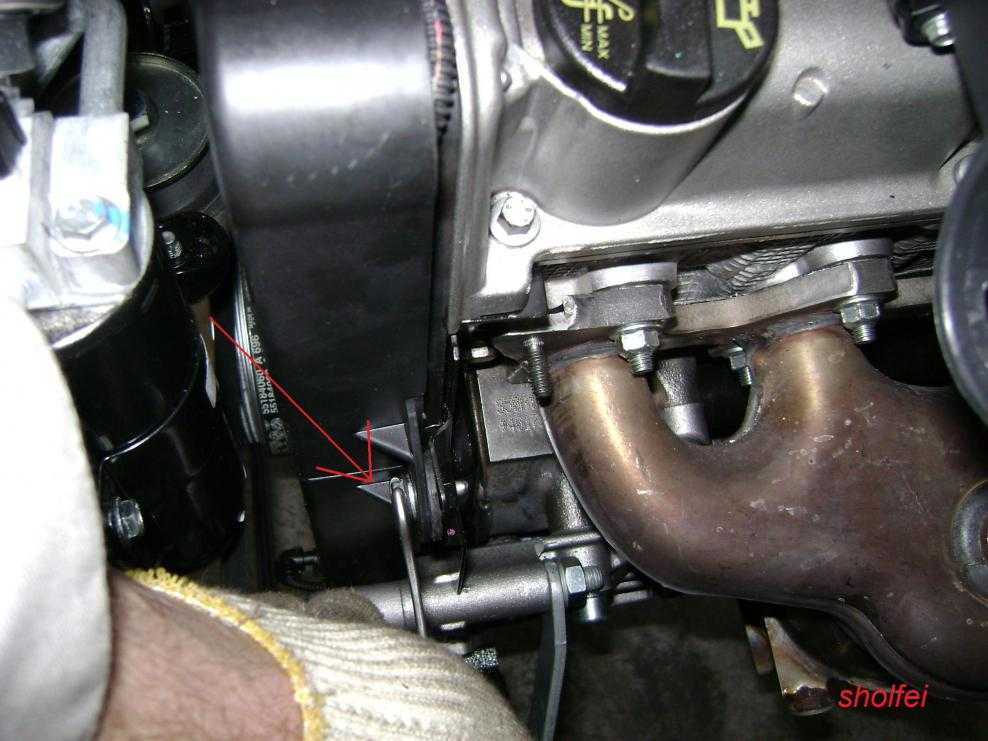

Фото 19:Откручиваем сначала контргайку (на 2-3 оборота), а затем болт (гайка и болт-ключ на 13), регулирующий натяжку ремня ГУР

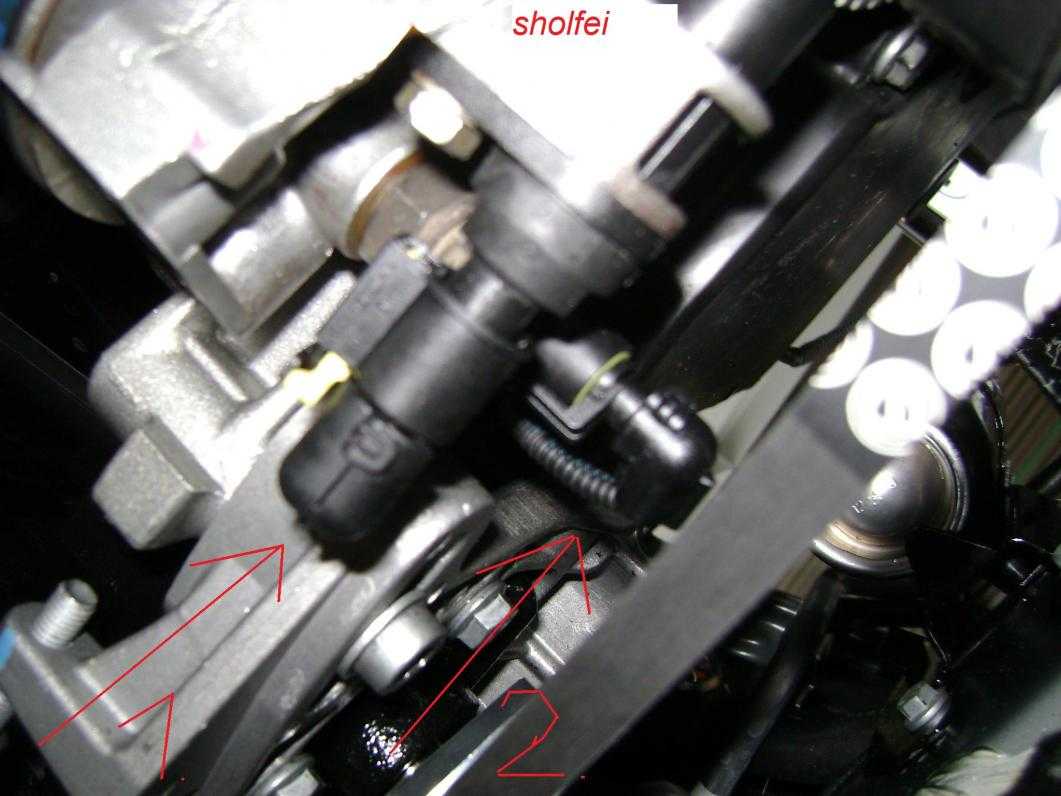

Фото 20:Отсоединяем фишки от датчиков коленвала и давления масла

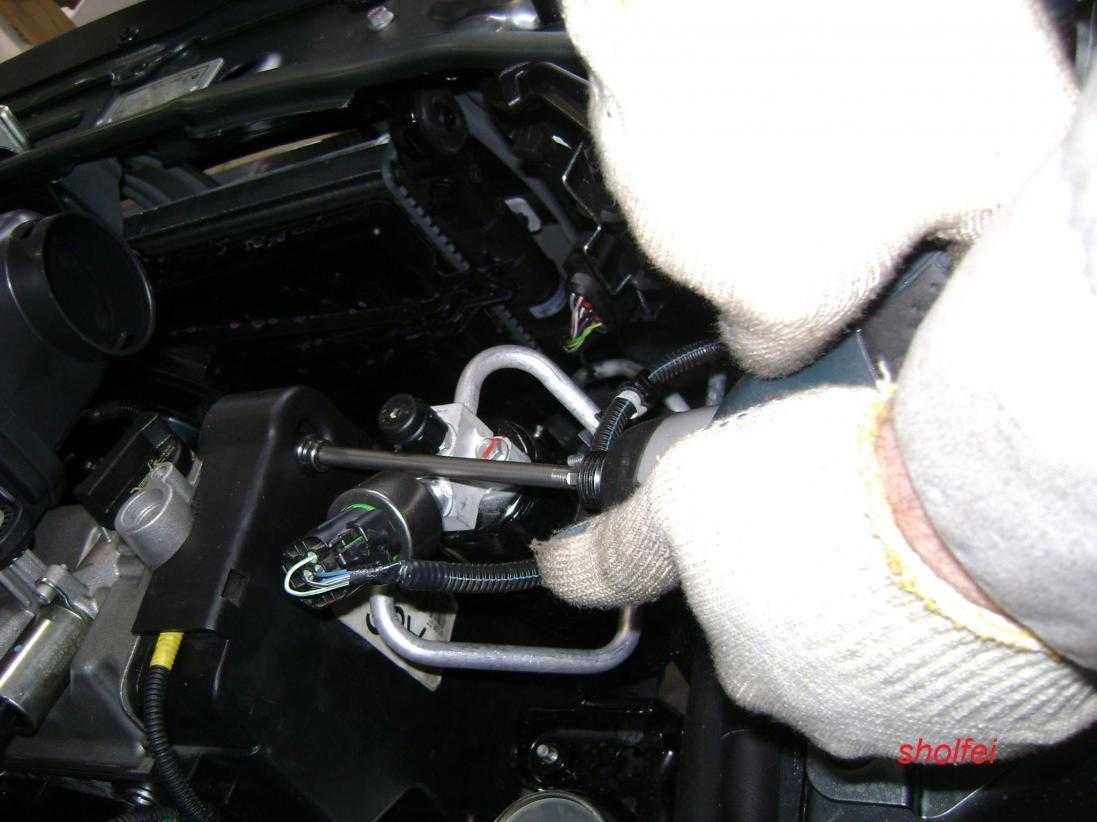

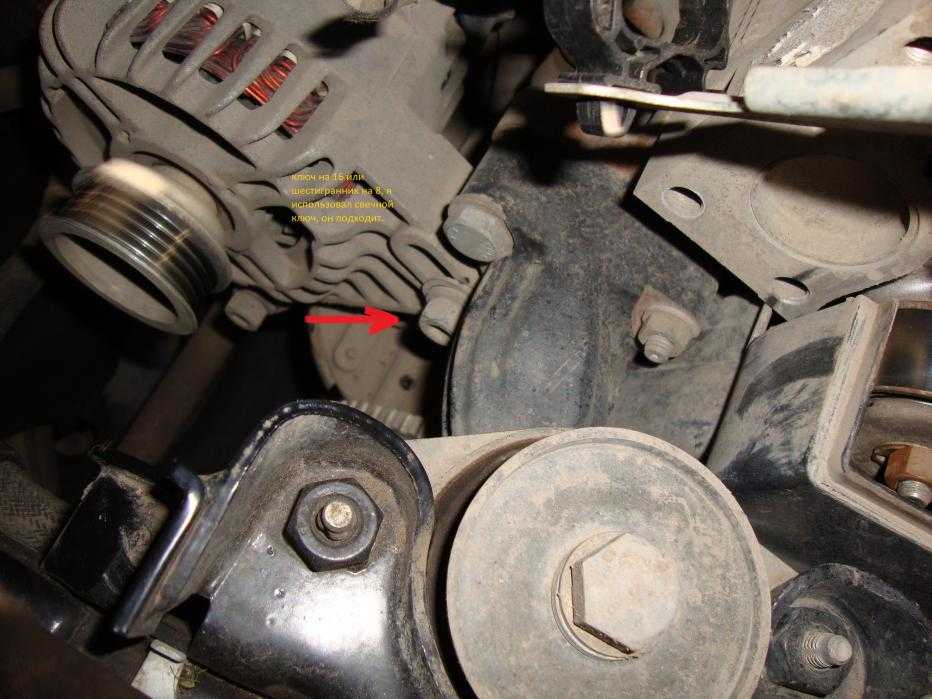

Фото 21:Шестигранником на 8 ослабляем затяжку нижнего и верхнего болта крепления насоса ГУР.

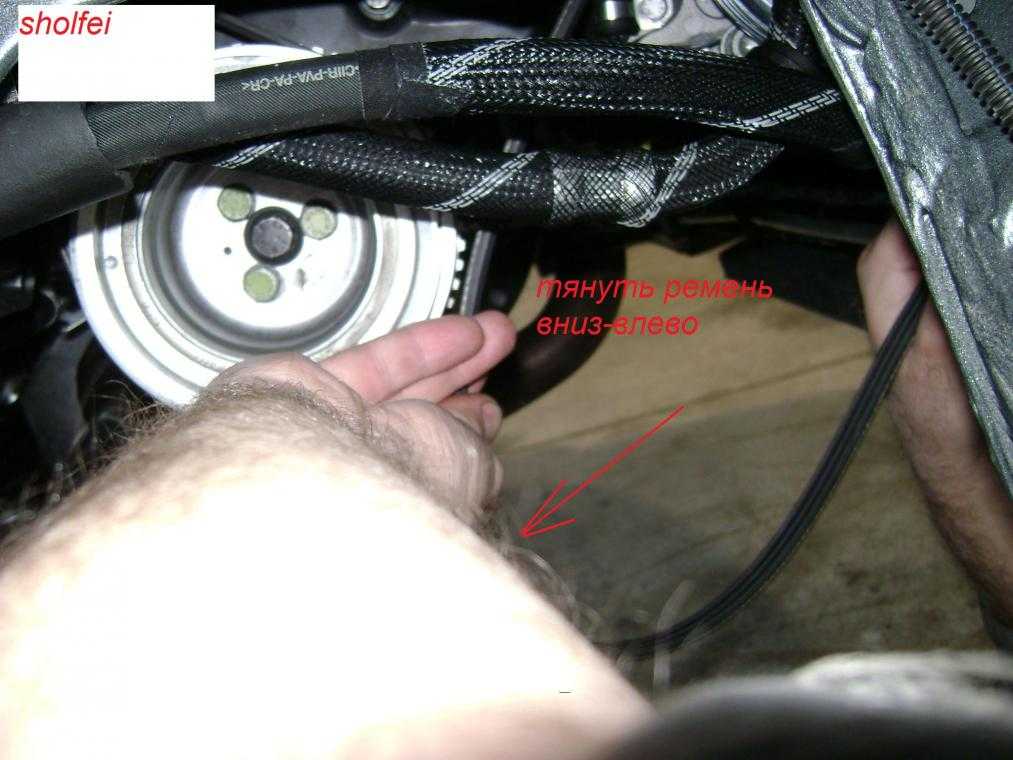

Фото 22:Тянем ремень насоса ГУР вниз, тем самым ослабляя его натяжку, до тех пор, пока не появится возможность снять ремень со шкивов (на фото немного по другому, не обращайте внимание, так получилось) Снимаем ремень

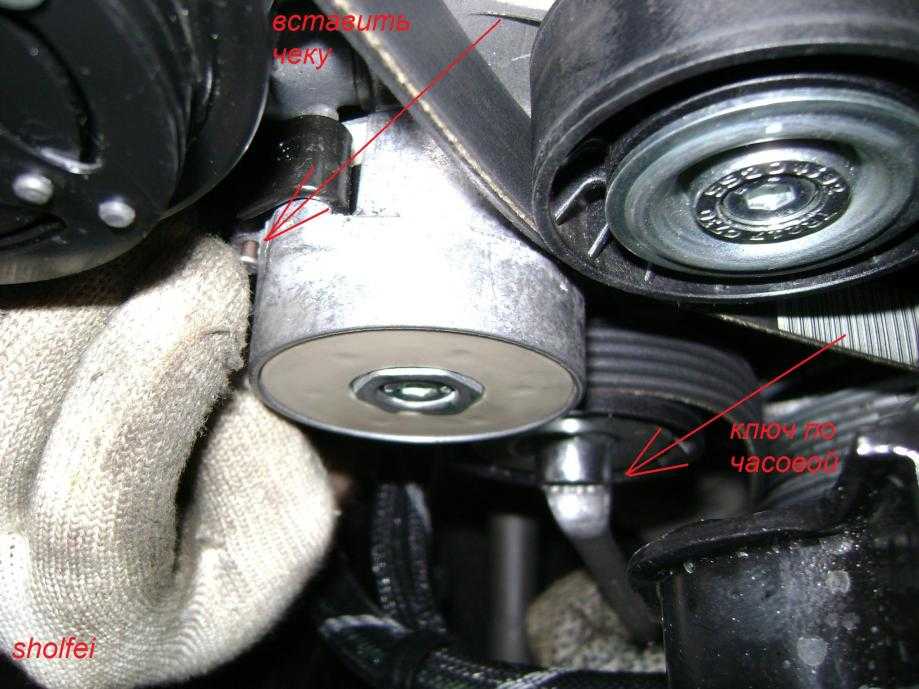

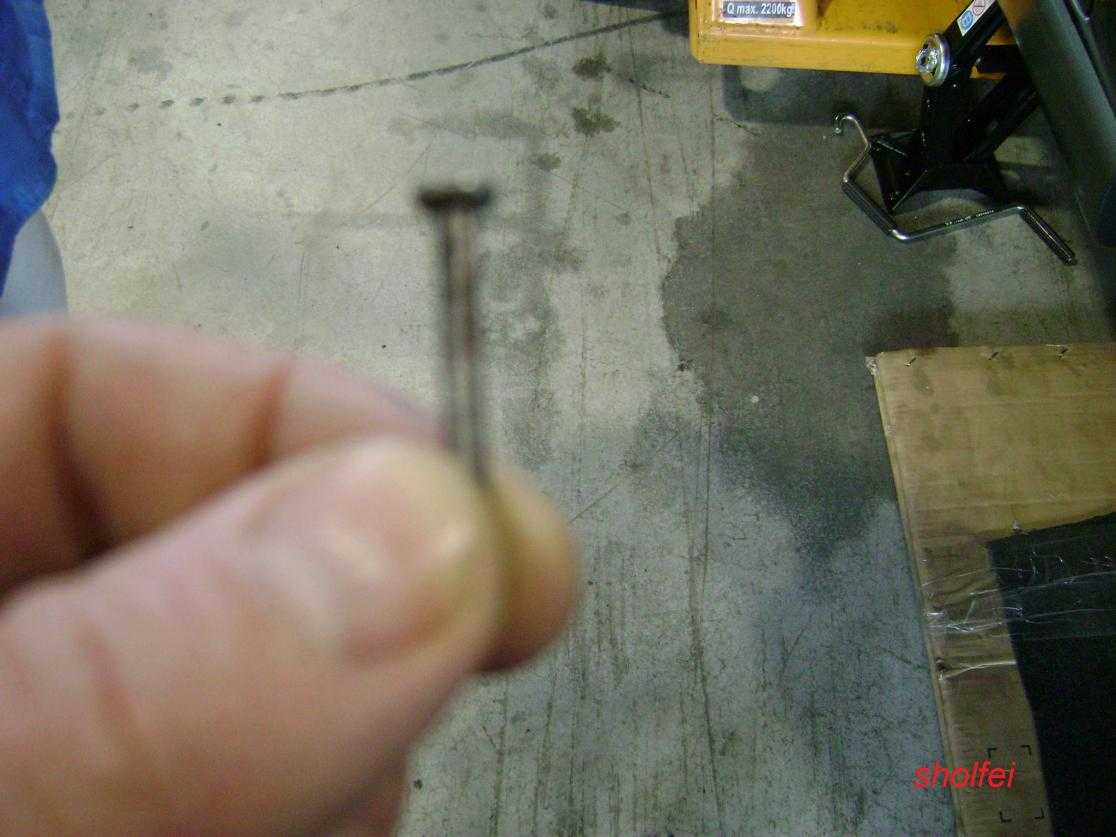

Фото 23:Берём кусок гвоздя (не толстого) — будем использовать его в качестве чеки для ослабления натяжки автоматического ролика ремней агрегатов

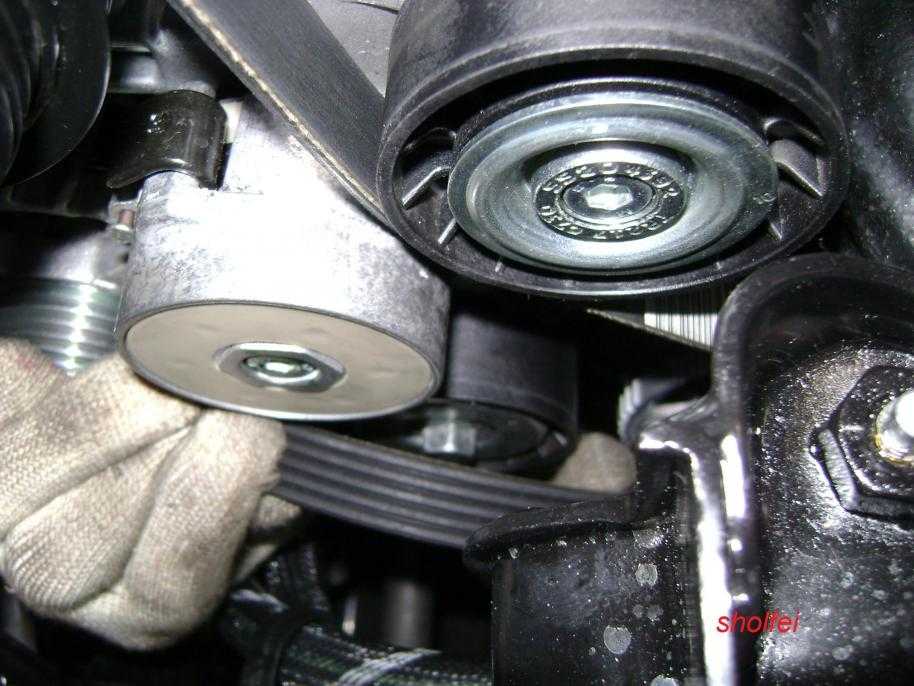

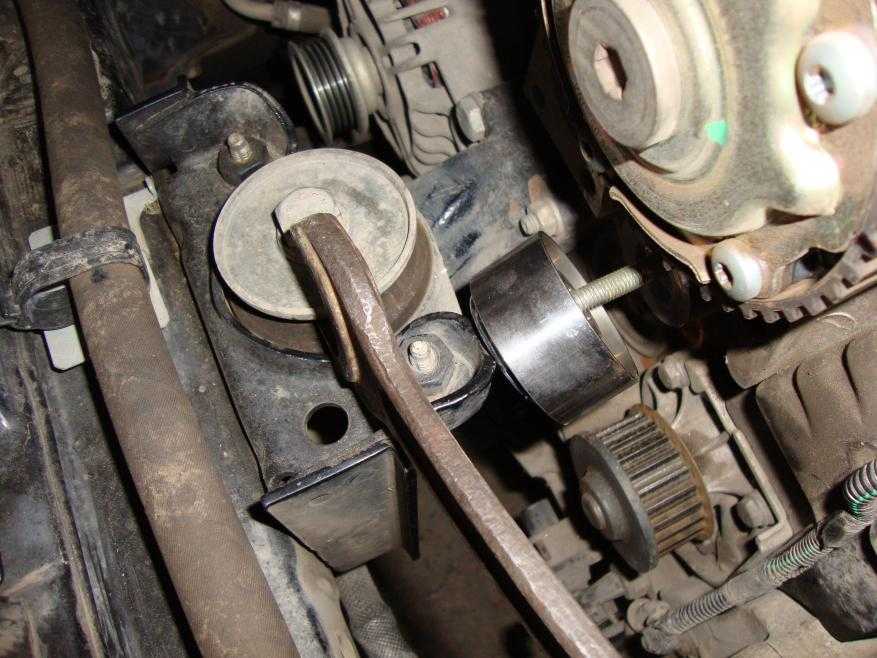

Фото 24,25,26:Ключом на 13, накинутым на болт автоматического ролика, крутим по часовой стрелке, одновременно вставляя чеку в отверстие на корпусе автоматического натяжителя, до тех пор, пока не почувствуем, что чека вошла во второе отверстие на корпусе автонатяжителя. Теперь можно спокойно снять ремень агрегатов (генератор, компрессор)
Для владельце в автомобиля в комплектации «база», чтоб снять приводной ремень ремень навесного оборудования необходимо проделать следующие операции: ключом на 16 или шестигранником на 8 ослабляем нижний и натяжной болты (на фото указан стрелкой), ключом на 17 ослабляем верхний задний болт крепления генератора и снимаем ремень.

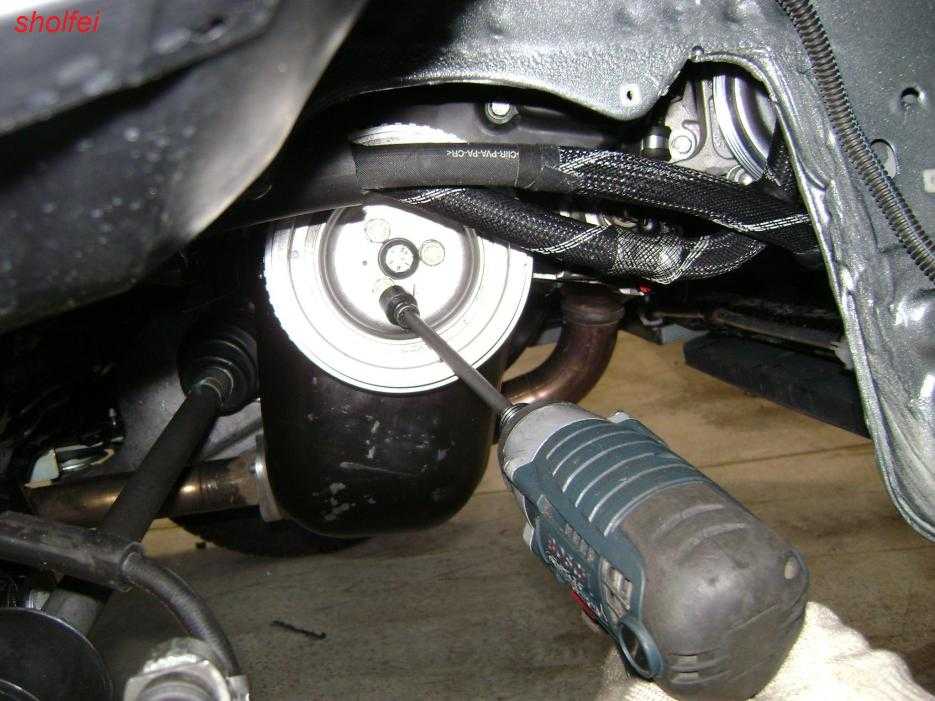

Фото 27,28:Откручиваем шкив ремней агрегатов (ключ на 13)

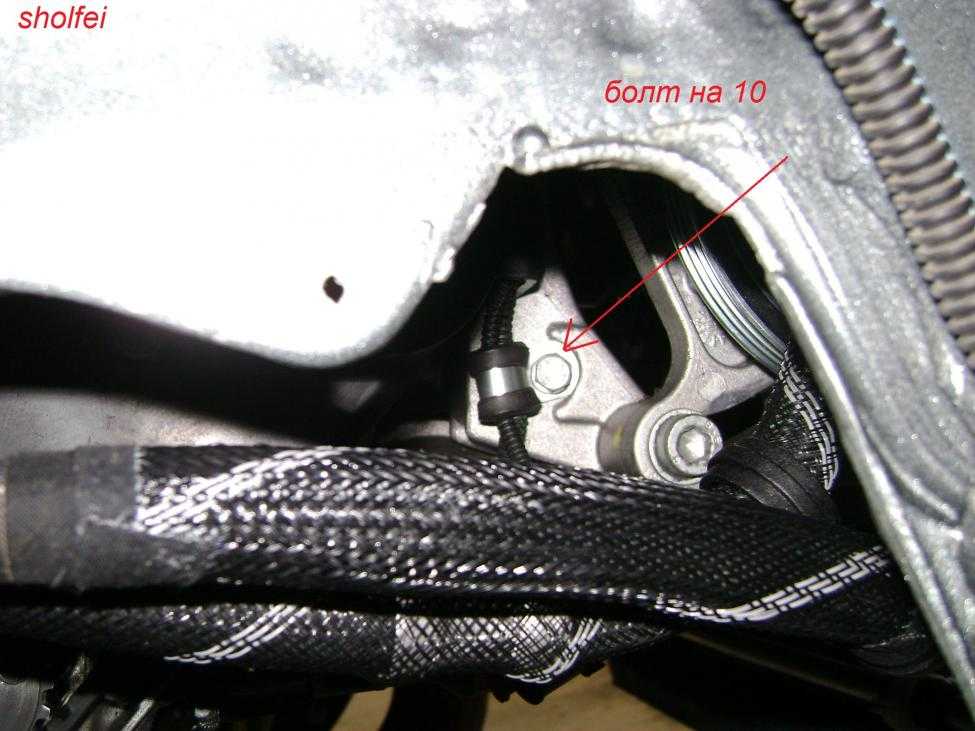

Фото 29:Откручиваем болт на 10, крепящий жгут проводов к кронштейну крепления насоса ГУР

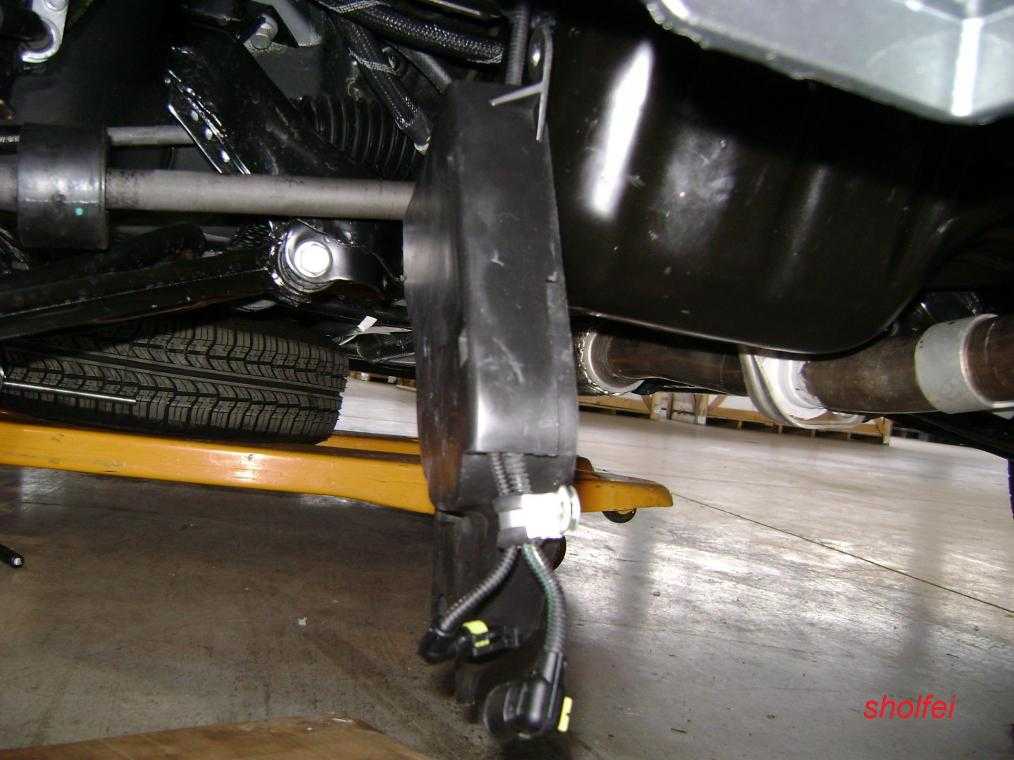

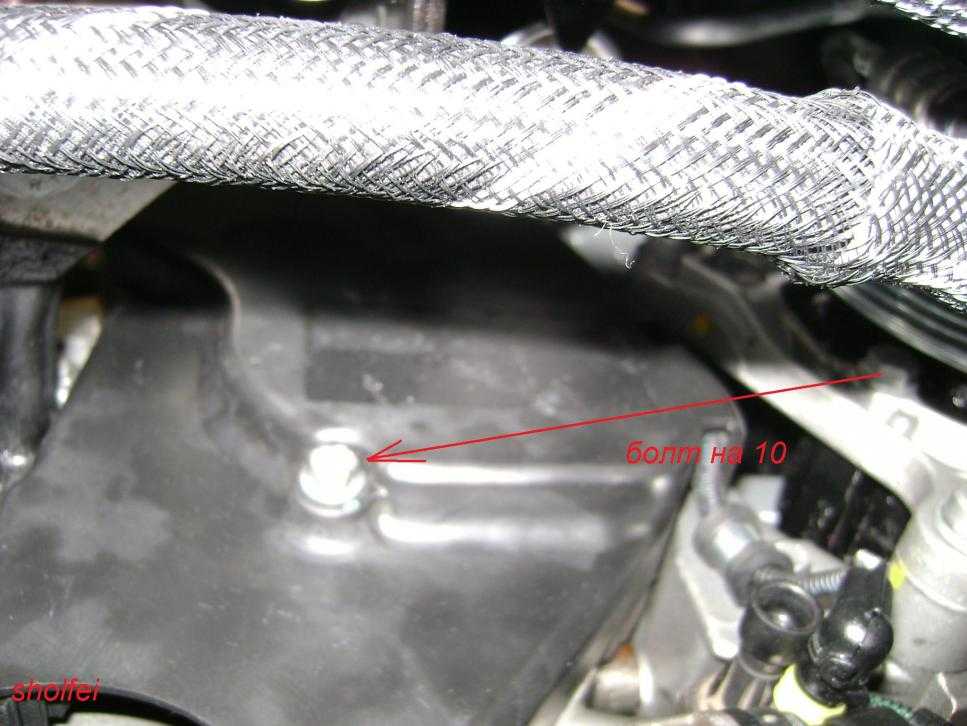

Фото 30,31:Откручиваем болт крепления нижнего кожуха ГРМ (ключ на 10) к двигателю и вытаскиваем вниз кожух со жгутом. Вытаскиваем жгут из короба в нижнем кожухе ГРМ. Убираем кожух.

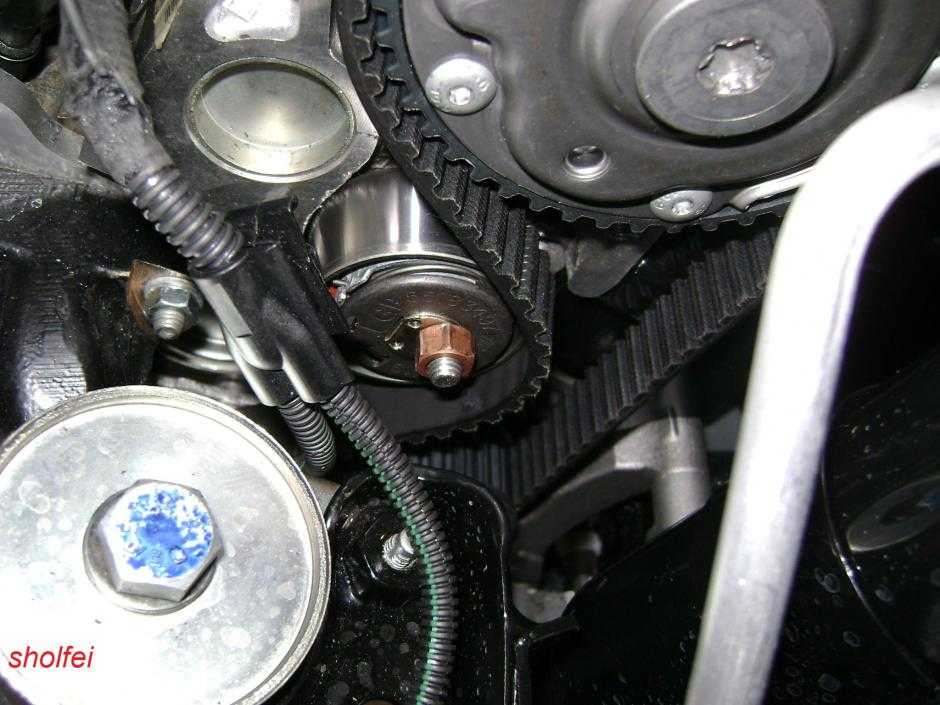

Фото 32:Вид на ремень ГРМ

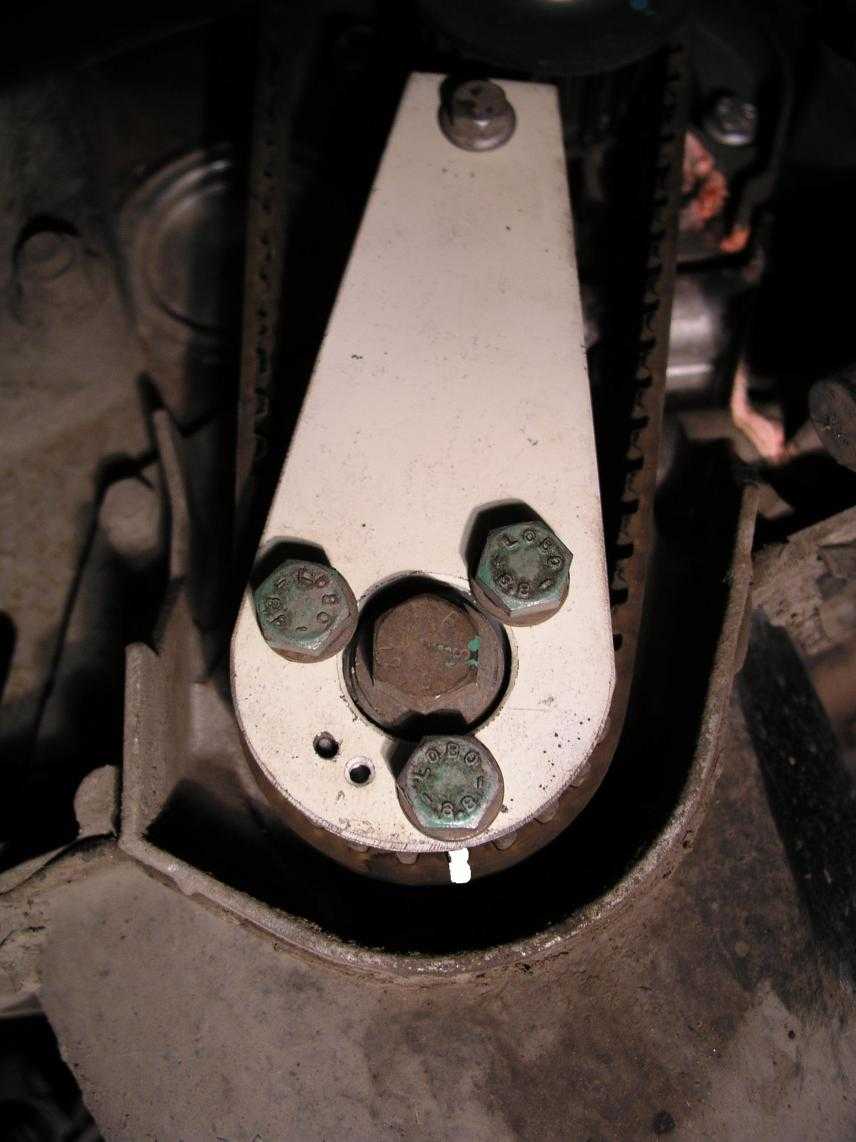

Фото 33,34,35:Устанавливаем приспособу для коленвала (штифт слева, не забываем!!!!!) прикрутив её к шестерне КВ болтами на 13 (от шкива подходят), затем ключом на 15 ловим (крутя болт, крепящий шестерню КВ) положение, когда отверстие на приспособе и отверстие под болт крепления нижнего кожуха ГРМ совпадут. Вкручиваем болт от кожуха туда!

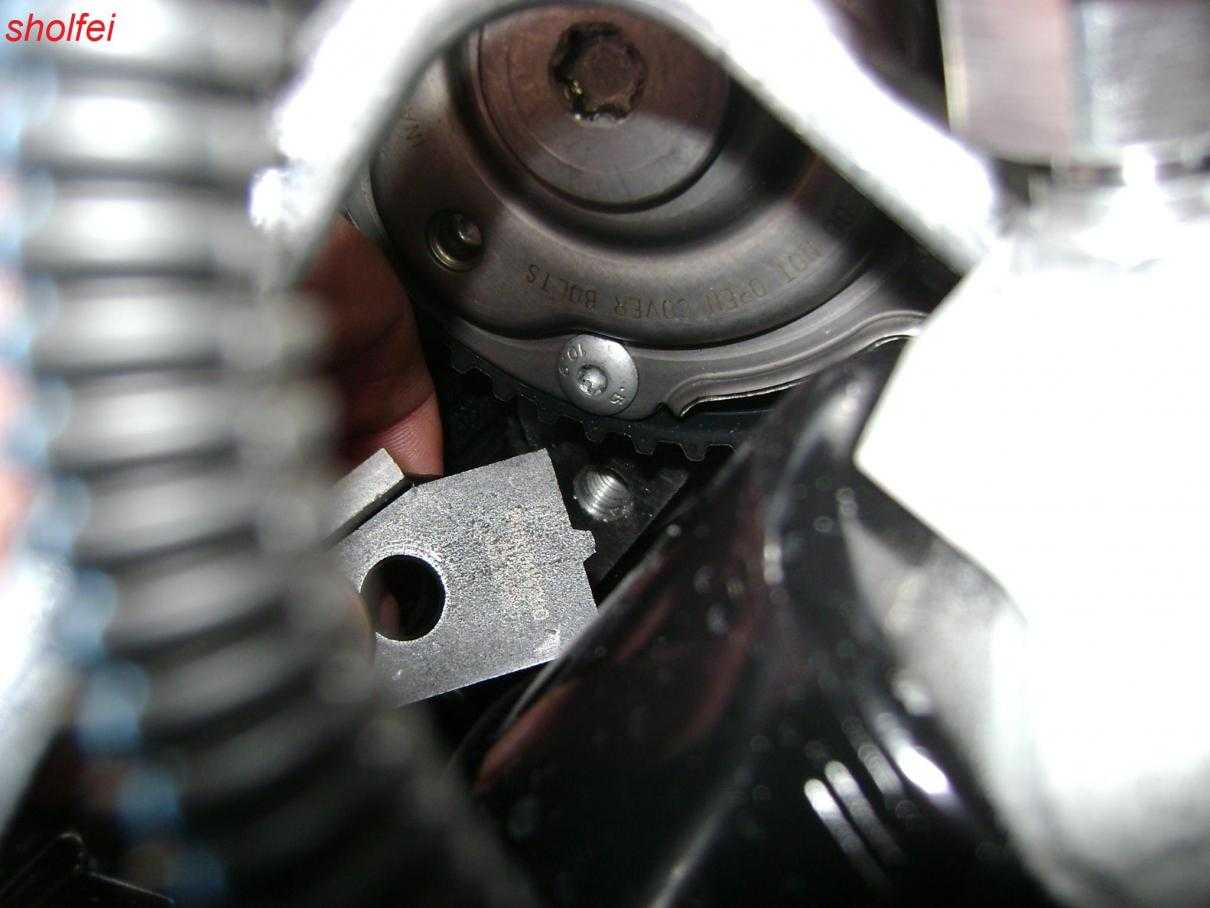

Фото 36,37,38,39:Вкручиваем приспособу для распредвала в отверстие под шестерней распредвала (но не обязательно, можно маркером сделать метки на шестерне и на головке или крышке, а лучше и там и там-я так делаю)

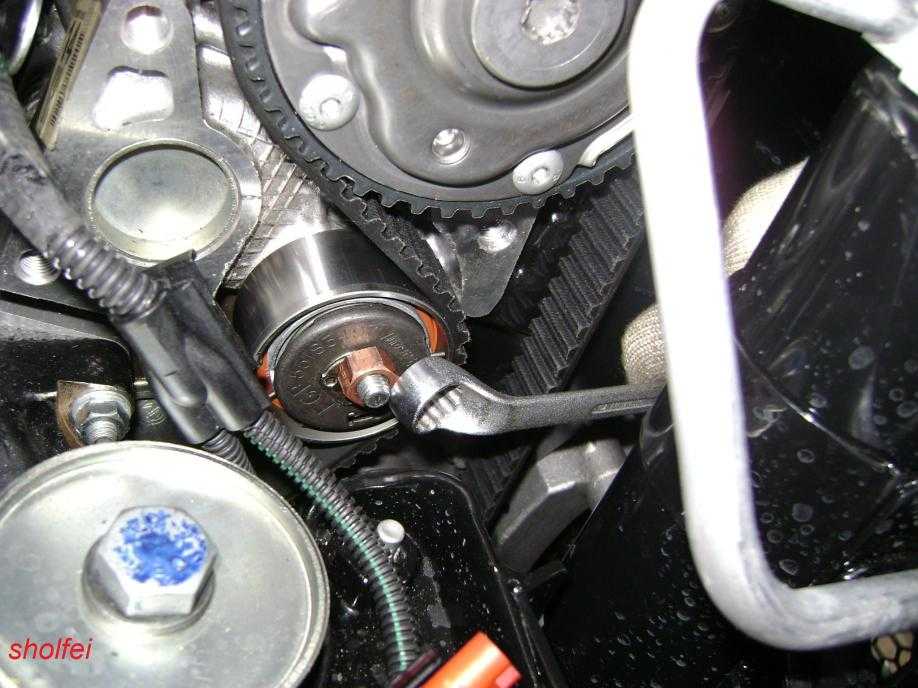

Фото 40,41:Ослабляем болт крепления натяжного ролика ГРМ (ключ на 13) и снимаем ремень ГРМ. Иногда при снятии натяжной ролик упирается в переднее крепление двигателя, которое не даёт его вытащить. Для это необходимо приподнять двигатель вверх за опорную чашку передней подушки (фото 41/1).

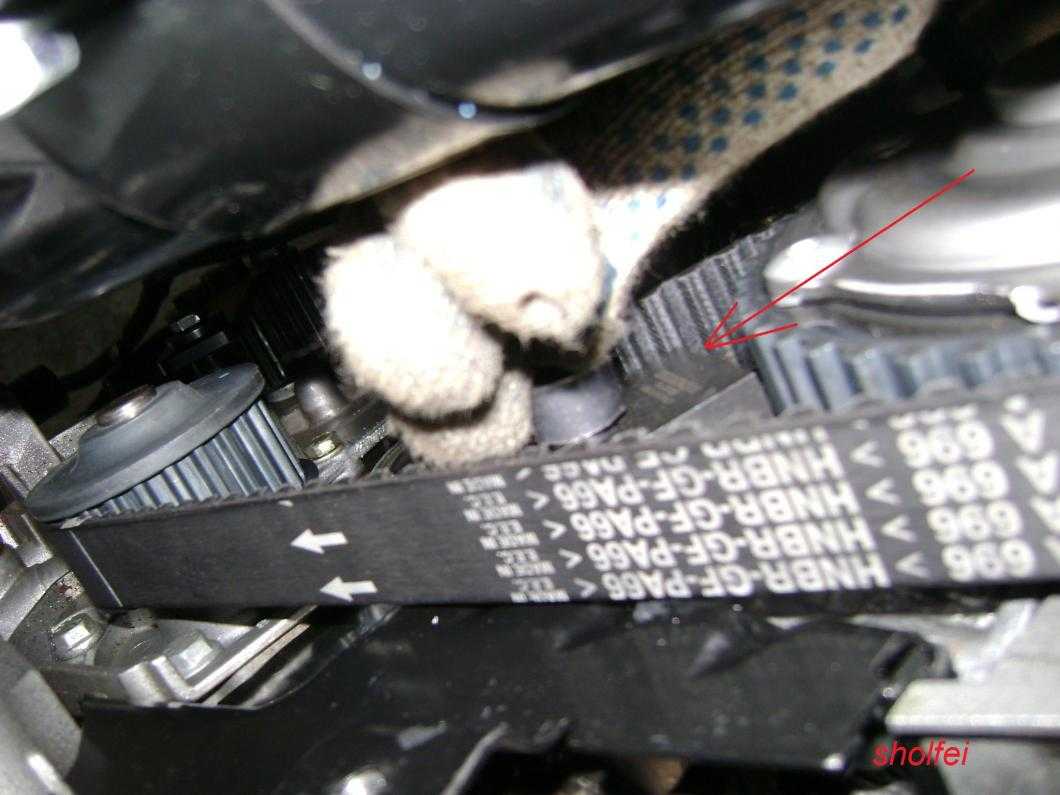

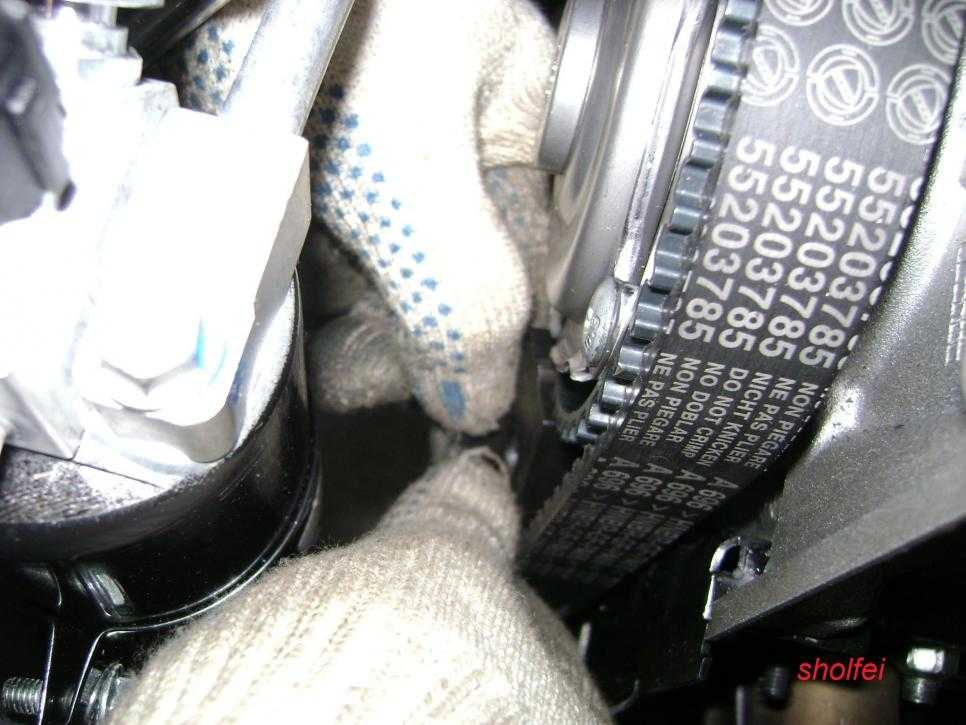

Фото 42,43,44:Помощник берёт ремень и накидывает его на шестерню коленчатого вала (и так держит до полной установки ремня)
Фото 45:Вы накидываете ремень на шкив помпы и тянете его (ремень) вверх
Фото 46:И накидываете на шестерню распредвала
Фото 47:А затем и на ролик

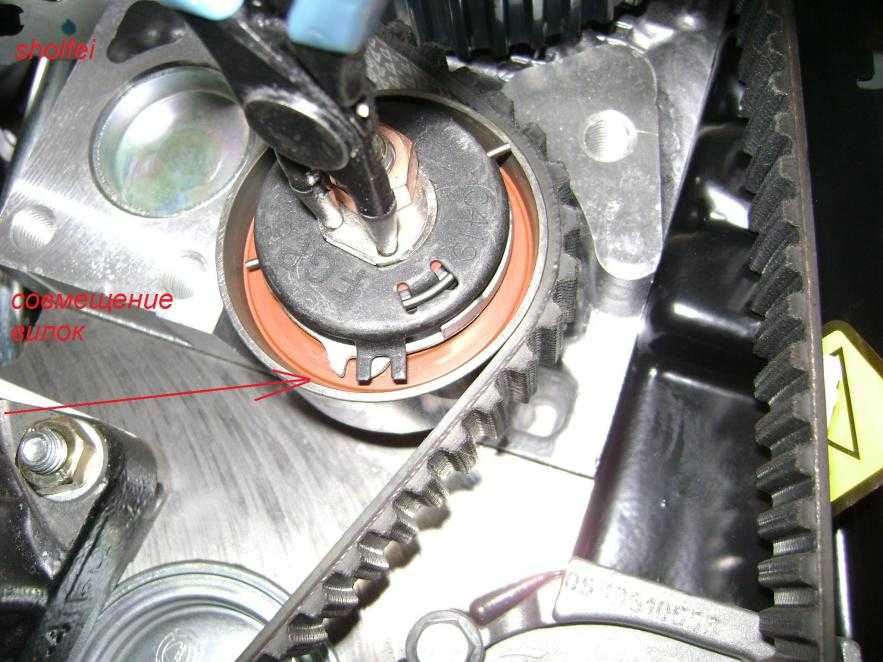

Фото 48,49:Пассатижами для стопорных колец делаем так, как на фото, поворачивая их по часовой, совместив вилки так, как показано на фото, и затягиваем гайку ролика ГРМ
Фото 50:Я натягиваю без пассатижей, большой отвёрткой, так удобней.
Фото 51:Но для этого надо запомнить натяжку старого ремня (кстати, обратите внимание, натянутой при установленных приспособах должна быть эта ветвь ремня)
ВСЁ!!!! СОБИРАЕМ В ОБРАТНОМ ПОРЯДКЕ!!!
