Выбор, замена и регулировка ламп ближнего света и других фар kia cerato 2007 и ceed, варианты тюнинга

Как настроить фары на Киа Рио своими руками?

Первый способ

Первый способ настройки традиционен, им пользуются уже много лет, и он не теряет актуальности. С его помощью можно настроить все элементы освещения. Блоки фар у Kia Rio состоят из нескольких совмещенных осветительных приборов. Это:

фонари ближнего и дальнего света;
габаритные огни;
индикаторы поворота.

Все они должны подвергаться проверке во время регулировки. Для ее проведения необходимо найти идеально ровную, окрашенную стену. Ее поверхность не должна содержать трещин, углов, рисунков, отражающих элементов.

Стена или ворота гаража могут стать идеальным решением.

Нанесение разметки для регулировки освещения проводится следующим образом:

подогнать автомобиль вплотную к стене, отметить на стене точку, обозначающую место нахождения геометрической середины автомобиля по высоте. Отогнать машину;
начертить на стене горизонтальную линию, ориентируясь на сделанную пометку;
измерить линейкой или рулеткой расстояние от регулируемой фары до середины автомобиля и до поверхности земли;
прочертить перпендикулярную линию, начинающуюся на отметке, эквивалентной расстоянию от земли до фары. Центр их пересечения и будет точкой для центровки фар;
отвести машину на расстояние в 7 метров от стены;

на горизонтальной линии отметить точки, соответствующие расстоянию межу обеими фарами;
ниже основной горизонтальной черты на 5 см (длина спичечного коробка) провести еще одну горизонтальную линию, параллельную основной;

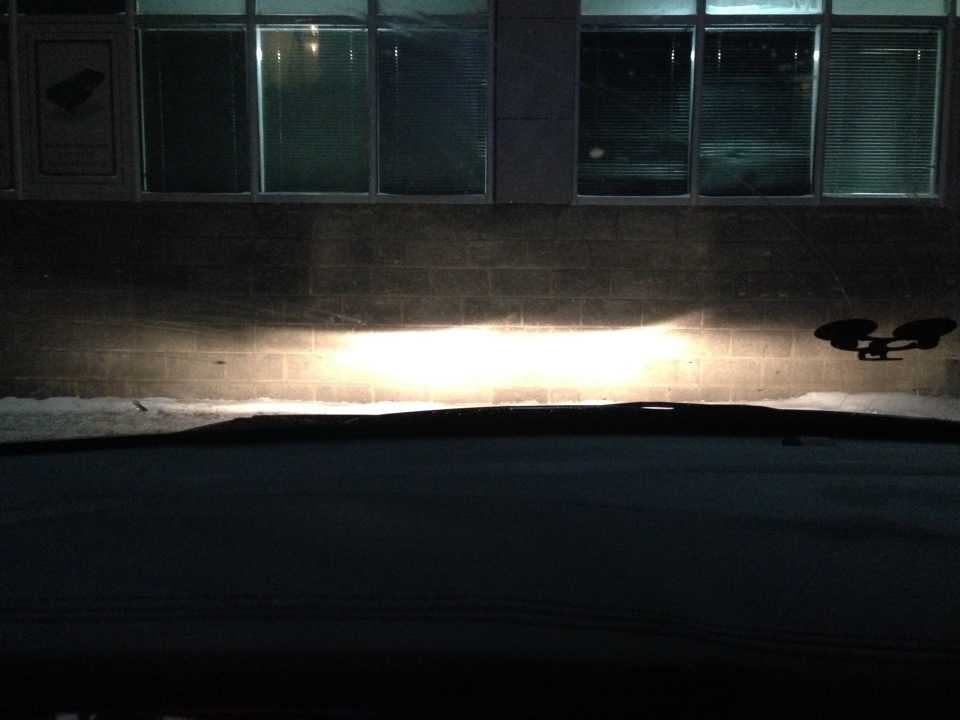

включить ближний свет. Угол наклона фары должен совпадать с нижней линией, на место пересечения основных линий должно быть направлено световое пятно. Несовпадение скажет о необходимости срочной регулировки;

проверить фары дальнего света, для них линией-ориентиром станет верхняя горизонтальная.

Трансмиссия

Первоначально устанавливались 5-ступенчатая механическая и 4-диапазонная автоматическая коробки передач. С середины 2010 года стали использовать 6-скоростные «механику» и «автомат».

Гул при движении задним ходом – в прошлом распространенное явление для Киа Серато 2 с МКПП. Посторонний шум «нарастал» с увеличением пробега и достигал апогея после 30-60 тыс. км. При обращении в официальные сервисы дилеры производили замену комплекта сцепления вместе с корзиной. Стоимость нового комплекта вместе с работой в заказ-наряде — 16 000 рублей. Аналогичная проблема существовала и в Kia Ceed.

После 50-80 тыс. км нередко появлялся шум, писк, возникающий при нажатии педали сцепления. Источник – выжимной подшипник. Случалось, что после замены «выжимного», шум вскоре возвращался вновь. Предположительно проблема не только в выжимном подшипнике, а в сочетании «вилка-подшипник». Об этом косвенно свидетельствовал тот факт, что посторонний звук уходил после обработки проникающей смазкой пространства под пыльником вилки.

В прочем, чаще сцепление приходилось менять после 130-180 тыс. км. Новый комплект доступен за 6000 рублей.

С «автоматом» проблем не отмечено, кроме разрыва шланга отвода масла АКПП для охлаждения. Проблема касалась 6-ступенчатых АКПП, установленных до марта 2011 года. Дефект проявлялся после 30-50 тыс. км и был вызван браком при производстве шлангов – прокол поставщика.

Регулировка

Кроме того, обязательная регулировка этих элементов автомобиля необходима после любой аварийной ситуации или даже ремонта кузова, связанного с заменой компонентов переднего оперения Киа Церато или смены деталей подвески. Так что, удивляться тому, что фары стали светить хуже и не так, не стоит.

Что дает корректировка фар? В первую очередь, правильное направление светового пучка, попадающего на проезжую часть дороги впереди. Поток света обязан быть настолько четким, чтобы водитель видел одинаково и проезжую часть, и обочину.

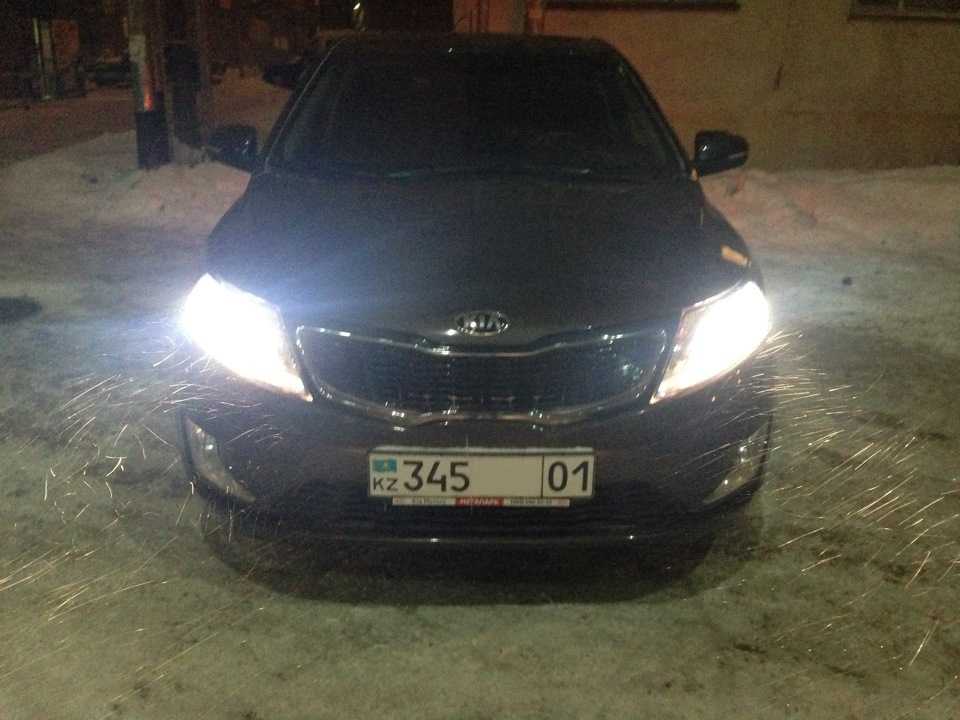

Идеально настроенные фары Kia Cerato Koup

Конечно же, и безопасность вождения зависит от правильно отрегулированных фар, особенно в сложных погодных условиях и в темное время суток, когда новолуние и без переднего света практически не видно ни зги.

Это важно понимать, ведь в процессе эксплуатации автомобиля Киа Церато головная оптика потребует лишь незначительной корректировки. Достаточно наличия ровной стены, необходимой информации и желания, чтобы все провести грамотно

Итак, самостоятельное проведение регулировки фар не подразумевает их демонтаж. С другой стороны знать, как снять фару на Киа Церато никогда не будет лишним, ведь иногда приходится это делать. Речь идет о таких случаях, когда фару необходимо почистить от накопившейся грязи. (См. также статью Реснички на фары на КИА: варианты.)

Киа Церато со снятыми фарами

Алгоритм проведения регулировки собственными силами

Приступим к процессу регулировки оптики Киа Церато.

Находим регулировочные винты с внутренней стороны корпуса под капотом. Винты нужны для опускания или поднятия пучка света по вертикальной линии. Кроме того, они позволят переместить пучок света к центру или наоборот, отвести его к краю (другими словами, переместить и по горизонтали).
Регулировочный винт на Киа Церато по высоте находится с левой стороны фары, с правой же — винт для корректировки по горизонтали.
Регулировочный винт

Машину ставим на расстоянии 5 метров от стены.
На стену наносим разметку «экрана». Отмечаем сначала центр-линию, которая обязана совпасть с продольной осью передней оптики Киа Церато.
Замеряем расстояние между центрами фар автомобиля, а затем переносим размеры на стену. Должны получиться две вертикальные линии, с отметками «Л» и «П», которые будут означать соответственно левую и правую стороны.
Фото схемы разметки экрана на стене

Теперь надо замерить высоту центров фар от дорожной поверхности. Переносим данные на экран.

Обязательно устанавливаем регулятор в положение «0», а не то корректор КиаЦерато вернет прежние регулировки по умолчанию.

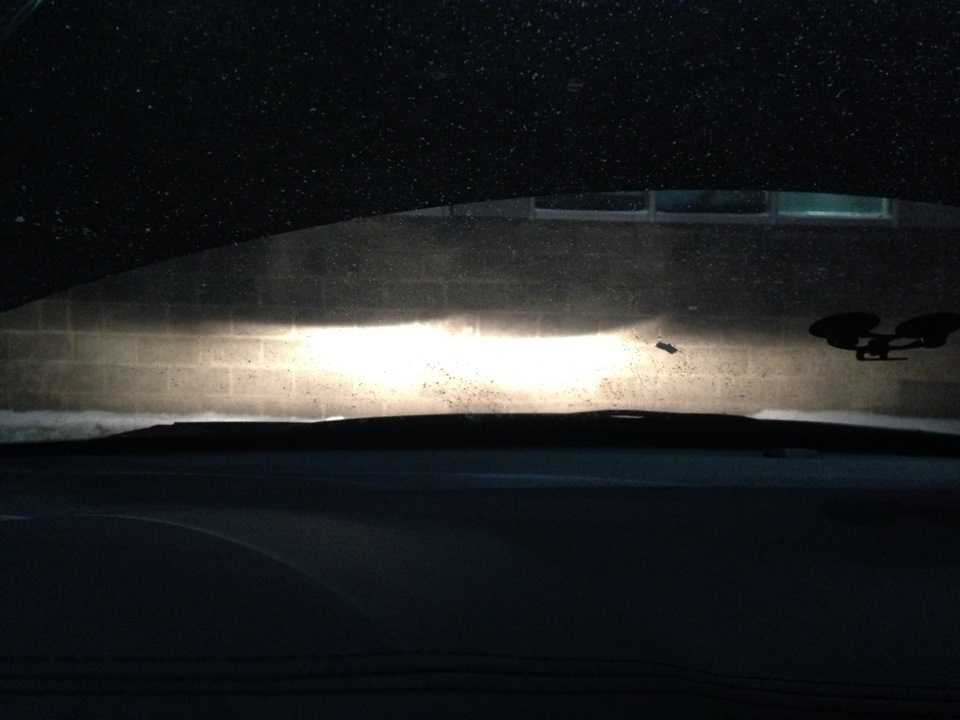

Включаем ближний свет.

Противотуманные фары регулируем только по высоте. Корректируем до тех пор, пока верхний край светового пучка не совпал с линией высоты или даже немного ниже. (См. также статью Как установить противотуманные фары КИА Спектра.)

Демонтаж и разбор оптики

Для снятия и разборки фары сделайте следующее:

Для начала с оптики следует убрать все лишнее, то есть источники освещения, заглушки, если имеются — блоки розжига. Также на корпусе фары есть три небольших болта, их поначалу можно не заметить — эти болты следует выкрутить.
Далее, по контуру фонаря следует пройтись канцелярским или другим острым ножом, это позволит разрезать слой герметика. Также надо будет отсоединить защелки на корпусе. Используя обычный бытовой фен с отверткой с плоским лезвием, нужно отсоединить стекло от корпуса. Учтите, что прогревать корпус по периметру не нужно, поскольку из-за этого герметик опять слипнется, поэтому работать нужно по участкам — каждый участок по 5-10 см обрабатывается феном, затем отсоединяется стекло.
Когда стекло будет демонтировано, вам нужно будет извлечь так называемую маску фонаря, она фиксируется при помощи небольших винтов, в общей сложности их может быть около 10-15 штук. После откручивания винтов стекло фары демонтируется.
Теперь вы будете работать с устройством фонаря. Если вы планируете поменять проводку, отремонтировать или заменить линзу, то эти компоненты, как можно догадаться, следует демонтировать. Сначала снимается отражатель дальнего освещения, для этого его нужно демонтировать с шарниров и открутить регулировочный болт.
Аналогичным образом осуществляется демонтаж линзы, для этого следует отсоединить фиксаторы и открутить болт регулировки угла наклона.
Перед снятием электрокорректора от него следует отсоединить провод питания. Демонтаж элемента осуществляется после отключения фиксаторов, также нужно снять секцию поворотного света, она фиксируется при помощи двух болтов на рамке.
Для демонтажа линзы нужно выкрутить три болта на корпусе отражательного компонента. Сам отражатель фиксируется на рамке.
Последним этапом будет снятие проводки — чтобы сделать это, необходимо выкрутить два болта, которые фиксируют цоколь поворотной лампочки. Сделав это, колодка с проводами проворачивается, после чего демонтируется так называемая коса, для этого следует отсоединить три клипсы (автор видео — Эдуар Давыдов).

Проверка осветительных приборов

Неправильная настройка угла наклона фар приводит к тому, что свет ослепляет других водителей, двигающихся навстречу. Автовладелец может даже не знать об этой проблеме, и только частые клаксоны проезжающих мимо транспортных средств скажут о том, что его машина представляет собой опасность для других участников движения.

Регулировка в любом случае потребуется:

после замены фар или лампочек в них;
после ремонта корпуса или бампера.

Перед тем, как перейти непосредственно к регулировке, осветительные приборы следует проверить на наличие сколов или трещин. Проблема с неправильным направлением светового потока может скрываться и в неисправностях такого рода.

Как легально улучшить свет фар на киа рио 3? замена галогеновых ламп на диодные

Некоторые водители остаются недовольными работой их авто и стараются всячески улучшить качество света. Для этого часто применяют диодные взамен заводских галогенных ламп, они потребляют мало энергии, долговечны и вырабатывают мощный свет. Но не все модели разрешены законодательством, чтобы его не нарушать, специалисты рекомендуют использовать лампы, светящиеся только чистым белым светом, при условии, что светоотражающие приборы не красного цвета.

Для замены потребуется 15 — 20 минут и диодная лампа с цоколем W5W.

Для этого снимают саму фару, открутив заднюю крышку, извлекают прозрачный наконечник фары. Заводская лампа вытаскивается, на ее место ставится диодная, прикрепляется металлическими креплениями. Затем накручивается кулер, присоединяется блок управления.

Важно! При покупке ламп для головного света необходимо обращать внимание, есть ли на упаковке знак соответствия товара, знак качества. Надпись на упаковке «Offroad use only («Не для дорог общего пользования»), или «Not for use in Europe» («Не для использования в Европе»), говорят о том, что такие лампы запрещены для эксплуатации в России

Важные нюансы

Если вы решили заменить штатное оборудование и установить, например, фары Kia Cerato Forte ccfl-трубки или другие варианты, то важно выбрать качественное изделие. Тем более, что цена вопроса достаточно высока, и любые ошибки будут стоить дорого:

Тем более, что цена вопроса достаточно высока, и любые ошибки будут стоить дорого:

Выбирайте варианты тех производителей, которые хорошо зарекомендовали себя среди автовладельцев и специалистов. Проще всего ознакомиться с информацией на специализированных порталах в сети интернет.
Любые тюнинг-фары на Киа Церато должны быть сертифицированы в нашей стране, это подтверждает их качество и свидетельствует, что они ввезены без нарушения законодательства, и в случае возникновения неисправностей проблем с гарантийным обслуживанием и ремонтом не возникнет.
Внимательно осматривайте каждое изделие на предмет повреждений – корпус должен быть целостным, на стекле не должно быть царапин, крепежные проушины не должны быть обломаны. Дело в том, что даже продавец не знает, как осуществлялась доставка, поэтому обязательно распаковывайте коробки перед покупкой.

Ccfl-трубки придают оптике потрясающий вид и буквально преображают машину

Демонтаж и разбор оптики

Для снятия и разборки фары сделайте следующее:

Для начала с оптики следует убрать все лишнее, то есть источники освещения, заглушки, если имеются — блоки розжига. Также на корпусе фары есть три небольших болта, их поначалу можно не заметить — эти болты следует выкрутить.
Далее, по контуру фонаря следует пройтись канцелярским или другим острым ножом, это позволит разрезать слой герметика. Также надо будет отсоединить защелки на корпусе. Используя обычный бытовой фен с отверткой с плоским лезвием, нужно отсоединить стекло от корпуса. Учтите, что прогревать корпус по периметру не нужно, поскольку из-за этого герметик опять слипнется, поэтому работать нужно по участкам — каждый участок по 5-10 см обрабатывается феном, затем отсоединяется стекло.
Когда стекло будет демонтировано, вам нужно будет извлечь так называемую маску фонаря, она фиксируется при помощи небольших винтов, в общей сложности их может быть около 10-15 штук. После откручивания винтов стекло фары демонтируется.
Теперь вы будете работать с устройством фонаря. Если вы планируете поменять проводку, отремонтировать или заменить линзу, то эти компоненты, как можно догадаться, следует демонтировать. Сначала снимается отражатель дальнего освещения, для этого его нужно демонтировать с шарниров и открутить регулировочный болт.
Аналогичным образом осуществляется демонтаж линзы, для этого следует отсоединить фиксаторы и открутить болт регулировки угла наклона.
Перед снятием электрокорректора от него следует отсоединить провод питания. Демонтаж элемента осуществляется после отключения фиксаторов, также нужно снять секцию поворотного света, она фиксируется при помощи двух болтов на рамке.
Для демонтажа линзы нужно выкрутить три болта на корпусе отражательного компонента. Сам отражатель фиксируется на рамке.
Последним этапом будет снятие проводки — чтобы сделать это, необходимо выкрутить два болта, которые фиксируют цоколь поворотной лампочки. Сделав это, колодка с проводами проворачивается, после чего демонтируется так называемая коса, для этого следует отсоединить три клипсы (автор видео — Эдуар Давыдов).

Устройство оптики

В Киа Церато могут использоваться не только фары ближнего и дальнего света, но и противотуманки.

Вне зависимости от модификации авто и его года выпуска, устройство фары всегда будет одинаковым:

Источник освещения, то есть лампочка. В зависимости от модели, в оптике могут использоваться лампы разных мощностей и типов. Поэтому если производится замена лампы ближнего света или дальнего, всегда нужно учитывать рекомендации производителя касательно использования того или иного типа устройств.
Рефлектор. Этот элемент используется для сбора светового потока в один пучок и его дальнейшего направления в необходимое место на дороге.
Рассеиватель. Этот компонент характеризуется достаточно сложным устройством, благодаря которому обеспечивается направление светового потока на необходимый участок. В отличие от рефлектора, рассеиватель также позволяет обеспечить нужно качество света.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Особенности проведения работ

Неважно, что вам надо проделать – снятие конструкции, ее регулировка или просто замена ламп, важно соблюдать аккуратность и не прикладывать излишние усилия – пластик весьма долговечен, но излишние усилия и нагрузки переносит не очень хорошо.

Замена фар

Если вам нужно поменять оборудование либо снять узел для обслуживания и ремонта, то вам поможет эта простая инструкция по проведению работ своими руками:

Перед тем как снять фару на Киа Церато, да и на любых других моделях требуется снять клемму с аккумуляторной батареи. Не забывайте это простое правило, и вы исключите любые проблемы, которые могут возникнуть – от замыканий до перегорания отдельных элементов.
Не забывайте, что вам понадобится хотя бы небольшой набор инструмента или как минимум комплект торцевых готовок с воротком.

Cerato Koup легко отличить по сплошной светодиодной линии, которая используется как дневные ходовые огни

Работы начинаются с откручивания двух винтов, располагаемых в верхней части конструкции, на фото задней части корпуса хорошо видны крепежные проушины, которые и держат элемент. Положите крепеж так, чтобы он не затерялся, так как найти нужные элементы будет достаточно сложно.

Проушины и держат фару на штатном месте

Далее следует аккуратно снять систему, для этого необходимо тянуть фару строго вперед и чуть-чуть вверх, покачивать в стороны не стоит, так как вы можете сломать фиксаторы

Важно проделать эту операцию аккуратно, чтобы не повредить корпус, если вы делаете это впервые, то может быть страшно, но, проделав операцию один раз, вы разберетесь в процессе, и в дальнейшем он не вызовет затруднений.
Чтобы добраться к лампочке, сначала скручивается заглушка (против часовой стрелки), а после снимается разъем и выворачивается блок с лампой. Все очень просто и быстро.

Регулировка света

Настроенный свет обеспечивает хорошую видимость и не слепит встречный транспорт

Данная операция требует тщательной подготовки и соблюдения целого ряда рекомендаций:

В первую очередь проверьте давление в шинах, оно должно быть одинаковым, чтобы обеспечить точность настроек. Также необходимо найти площадку с ровной поверхностью и стеной или сплошным забором перед ней. В крайнем случае можно возвести стенд шириной 3 метра и высотой хотя бы метр.
Следует измерить расстояние от центра фар до поверхности земли, согласно документации, с сидящим в машине водителем этот показатель равняется 638 мм. На этой высоте необходимо прочертить прямую горизонтальную линию на стене, также нужно замерять расстояние между центрами осветительных приборов и сделать две вертикальных линии на поверхности.
Перед началом работ надо выставить корректор в положение «0», иначе после настроек конструкция вернется в первоначальное положение, и все ваши работы не возымеют должного эффекта.

Очень важно поставить колесико корректора в салоне на ноль, не забудьте об этом

Машина должна быть выставлена в трех метрах от стены, при проведении всех работ необходимо, чтобы за рулем находился человек весом около 75 кг для обеспечения наилучшей точности регулировок.
Откройте капот и найдите место расположения регулировочных винтов, они представляют собой винты с зубчатым ободком, на каждой фаре их два. Элемент, расположенный ближе к крылу, отвечает за настройку света в горизонтальной плоскости, а расположенный ближе к середине соответственно регулирует световой поток по вертикали.

Так выглядит регулировочный узел, его легко найти из-за необычного внешнего вида

На винте и пластике проводится линия с помощью любого острого предмета, например, гвоздя или надфиля. Это позволит считать количество оборотов, чтобы делать регулировку одинаково на обеих фарах.
Направление вращения винтов зависит от того, в какую сторону нужно двигать световой поток, в этом несложно разобраться по ходу работы. Верхняя часть светового пучка должна быть на линии расположения фар, причем не забывайте о том, что, когда вы работаете с одной фарой, вторую следует закрыть любым непрозрачным листом.
Горизонтальные и наклонные световые пятна должны пересекаться в точках расположения фар на стене, когда все сошлось, регулировку можно считать законченной.

Если вам необходимо регулировать и противотуманные фары KIA, то следует знать, что они могут настраиваться только по вертикальной плоскости, причем верхняя граница светового потока должна быть ниже основного света примерно на 15 см. Для дополнительной защиты ПТФ рекомендуем заказать изготовление наклеек на фары, они защитят конструкцию от повреждения мелкими камешками и щебнем.
