Как обнулить бортовой процессор
Чтобы сбросить бортовой компьютер Renault Fluence, выполните следующие действия:
- Вставьте ключ в зажигание (или поместите специальный сервисный чип в отведённый для этого слот).
- Заведите автомобиль.
- Листайте меню бортового компьютера с помощью кнопки на ручке управления дворниками до тех пор, пока на дисплее не отобразится меню или значок сброса бортового компьютера.
- Теперь зажмите кнопку выбора примерно на 10 секунд (надпись начнёт мигать, затем снова будет гореть постоянно).
Отпустите кнопку и проверьте все параметры бортового компьютера, и переходите к сбросу сервисного интервала.
Программирование микросхемы на плате
После успешной прошивки подключаемся к микросхемам на плате приборной панели. Для начала нужно сохранить дамп памяти, полученный файл будет иметь расширение «.bin».
Примечание: Очень важно, чтоб номер новой прошивки соответствовал старой: на место 7101 нужно ставить 7102, на место 6001 — 6002. Много пытавшихся самостоятельно прошить бортовой компьютер Рено ошибались на этом пункте, что приводило к поломке
Отредактировав нужные параметры, жмём кнопку SWAP. Все значения поменялись, так и должно быть. Сохраняем изменённую прошивку и, при помощи «Хамелеона 1.6» устанавливаем её на чип. Теперь бортовой компьютер Рено активирован. Остаётся поставить все обратно на свои места.
Типы устройств
Сегодня на рынке присутствуют электронные устройства, имеющие специальный диагностический разъем «OBD» для коммутации с бортовой автомобильной сетью. В их числе:
- оригинальный сканирующий аппарат «Renault – clip»;
- универсальный считывающий прибор «ELM».

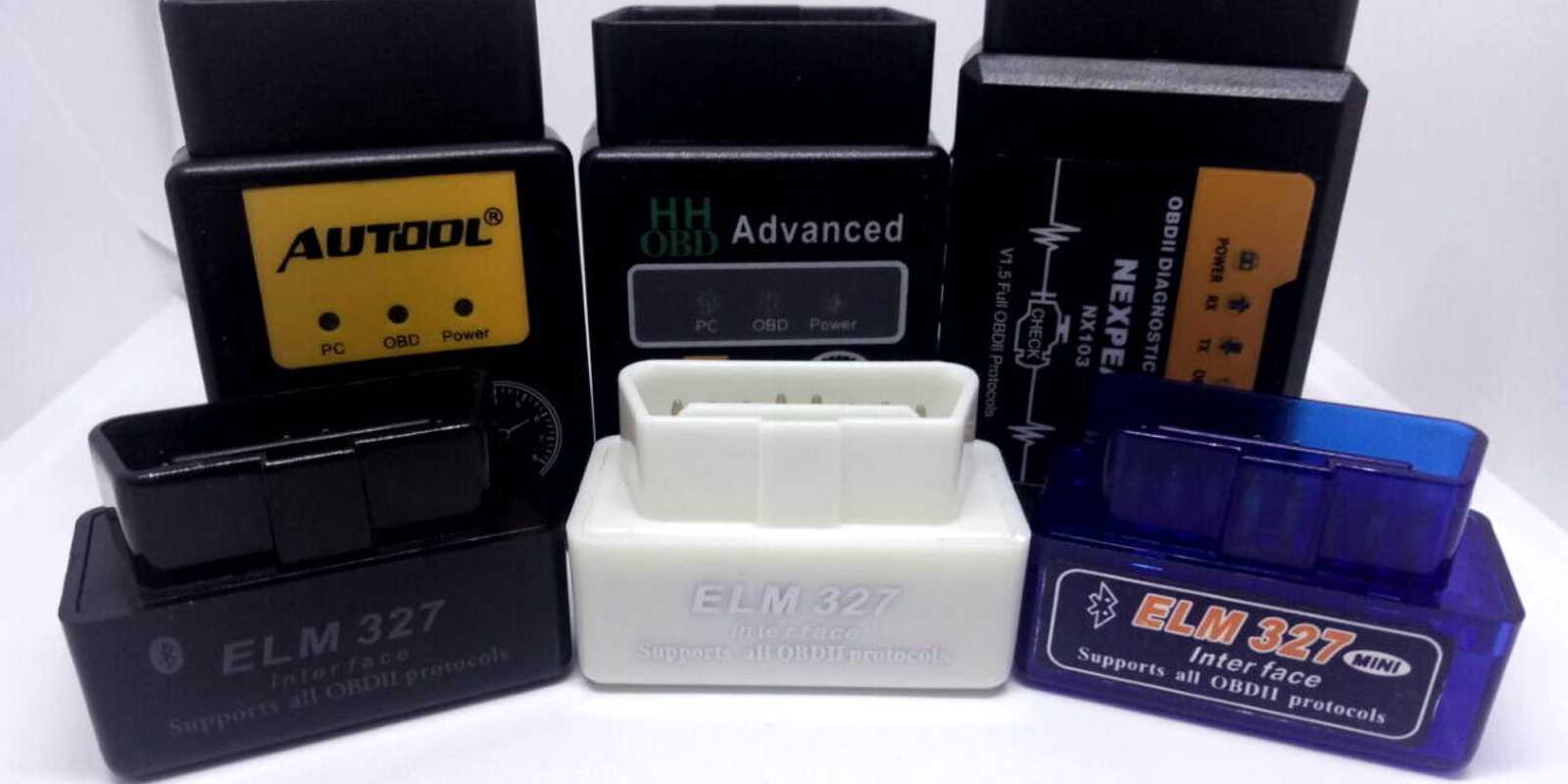

Также можно отыскать множество других устройств-сканеров, которые также имеют диагностический разъем, однако мы остановимся на этих двух вариантах, позволяющих обеспечить 100-процентную коммутацию с диагностической розеткой в Рено Логан.
1. ELM 327 позиционируется как универсальный сканер, позволяющий осуществлять считывание кодов ошибок бортовых электронных систем.
Этот прибор принадлежит к когорте бюджетных устройств и доступен для многочисленной армии владельцев Рено Логан. Для запуска аппарата в действие следует установить некоторые программы, посредством которых осуществляется диагностирование. Устройство имеет диагностический разъем, который позволяет беспроблемно коммутироваться с входными «розетками» большинства моделей автомобилей «свежих» годов выпуска, в том числе и Renault Logan.
2. «Renault Clip» является дилерским диагностическим оборудованием, позволяющим выполнить сканирование системы автомобиля с целью последующего исправления идентифицированных ошибок.Стоимость последнего сканирующего комплекса весьма высока, поскольку в его софте присутствует фирменная программа Рено, которой доступна возможность не только регистрировать некорректную работу электронных узлов, но и изменять по собственной воле владельца Renault Logan некоторые параметры настроек программ блока управления, отвечающих за функционирование конкретных узлов.
Для повседневного любительского применения рекомендуем склониться к приобретению именно «ELM 327». Устройство качественно выполнит диагностику и сбережет определенную долю средств в «семейном кошельке».
Рено Логан расход топлива на 100 км
Как снять заднее сидение Рено Логан
Рено Логан замена датчика холостого хода
Общая информация
В современных автомобилях диагностические разъемы зачастую размещаются внутри салона. Они предназначены для подключения специальных приборов и устройств, при помощи которых специалисты станций технического обслуживания могут осуществлять диагностику различных систем автомобиля, оценивать корректность работы отдельных узлов и оборудования транспортного средства. В автомобилях более раннего срока выпуска гнезда для приборов диагностики и тестирования располагались в основном в подкапотном пространстве, однако, для упрощения работы по обслуживанию и тестированию автомобилей они стали размещаться именно внутри салона.
Месторасположение диагностических разъемов обычно описывается в электрических схемах к той или иной модели автомобиля, а в некоторых случаях такие места указаны в инструкциях или руководствах по эксплуатации транспортных средств. Доступ к таким контактам зачастую скрыт от обычного пользователя транспортным средством во избежание внедрения в систему контроля и диагностики автомобиля со стороны некомпетентных лиц.
Установка
Чтоб установить и активировать систему, можно пойти 2-мя способами.
- Установка сверху торпедо.
- Врезка БК в нишу центральной консоли.
Типы данных установок отличаются эстетичностью вида и сложностью в монтаже. duration: что показывает бортовой компьютер как устранить. косяки рено логан 2 Давайте разглядим 1-ый вариант, потому что мы считаем его более комфортным и неопасным.
- Итак, начинать мы будем с распаковки нового девайса и внимательного чтения аннотации.
- Судя из описания технического регламента, проводку путного компьютера необходимо подсоединять к схеме диагностического разъема, после этого особым удлинителем выводим поверх торпедо.
- Последующим шагом будет разборка салона и других его составляющих. Для этого нужно демонтировать пластмассовые накладки на порогах дверного проема, также декоративные элементы фронтальных и средних стоек. форум о новом рено логан 2 бортовой компьютер и т.д. То можно его активировать. Делать это необходимо только по одной стороне, лучше левой. Данную работу необходимо проводить для укладки кабеля датчика температуры уличного воздуха.
Активация БК и ДТ при помощи ELM 327 PyRen на RENAULTТайм код если не желаете глядеть как устанавливаю PyRen: 13:40 savedEcus.p — Это . Активация недокументированных функций Логана 2015гВся информация в этих статьях: .
- Для установки датчика температуры воздуха, нужно провести его провод до фонаря заднего бампера, после этого произвести его установку таким макаром, чтоб датчик не касался кузовных частей автомобиля. Подробная статья о том, как активировать бортовой компьютер на рено логан 2, почему он не активен, использование программатора и подключение к схеме. Бортовой компьютер рено логан: выбор, установка и активация. Делается это для того чтоб, потоки воздуха не искажали сущность реальной температуры.
- Проделываем нужные отверстия для проводки, после этого укладываем кабель, оставляя маленькие припасы по длине.
- Подключаем БК к питанию и производим настройку показаний температуры воздуха, пробега, расхода горючего, температуры охлаждающей жидкости и других характеристик.
- После этого необходимо поставить компьютер в режим автообмена информацией с блоками управления движком. Бортовой компьютер на рено (renault) Как самостоятельно активировать бортовой компьютер на рено. распространенные проблемы в рено меган 2 и их устранение как снять моторчик. Бортовой компьютер рено логан: программа диагностики и. Сделать это можно, прочитав подходящий пункт в аннотации.
Для Рено Логан есть несколько типов систем подсчета расходов, но конкретно этот вариант считается более удачным и дешевым решением.
Типы данных установок отличаются эстетичностью вида и сложностью в монтаже. Давайте рассмотрим первый вариант, так как мы считаем его более удобным и безопасным.
- Итак, начинать мы будем с распаковки нового гаджета и внимательного чтения инструкции.
- Судя из описания технического регламента, проводку путевого компьютера нужно подсоединять к схеме диагностического разъема, после чего специальным удлинителем выводим поверх торпедо.
- Следующим шагом будет разборка салона и других его составляющих. Для этого необходимо демонтировать пластиковые накладки на порогах дверного проема, а также декоративные элементы передних и средних стоек. Делать это нужно только по одной стороне, желательно левой. Данную работу нужно проводить для укладки кабеля датчика температуры уличного воздуха.
- Для установки датчика температуры воздуха, необходимо провести его провод до фонаря заднего бампера, после чего произвести его установку таким образом, чтобы датчик не касался кузовных элементов автомобиля. Делается это для того чтобы, потоки воздуха не искажали суть действительной температуры.
- Проделываем необходимые отверстия для проводки, после чего укладываем кабель, оставляя небольшие запасы по длине.
- Подключаем БК к питанию и производим настройку показаний температуры воздуха, пробега, расхода топлива, температуры охлаждающей жидкости и других параметров.
- После чего нужно поставить компьютер в режим автообмена информацией с блоками управления двигателем. Сделать это можно, прочитав нужный пункт в инструкции.
Инструкция по выполнению диагностики самостоятельно
Проверка работоспособности основных автомобильных систем может быть произведена двумя способами — с помощью самодиагностики, а также с использованием дополнительного оборудования.
Самодиагностика выполняется так:
- Сначала в замок устанавливается ключ.
- Затем на приборке следует зажать кнопку сброса дневного пробега. Одновременно с этим осуществляется запуск мотора.
- Затем, когда активируется функция самотестирования, кнопку можно отпустить. О том, что проверка начата, вы сможете узнать по прерывистому и быстрому передвижению стрелок на датчиках — тахометре, спидометра, температуры двигателя, а также объема топлива в баке.
- После этого на экране приборки появится информация в виде нескольких информационных табло. Нажимая на клавишу сброса суточного пробега, вы сможете перейти из одного режима в другой. Сначала будет показан индекс бортовой цифровой системы, потом появится режим проверки сигнальных индикаторов, затем выведутся данные об объеме горючего в баке. После этого вы сможете узнать о мгновенном расходе топлива, а при последующем нажатии будет выведена информация о неисправностях датчиков. В частности, речь идет о контроллерах уровня моторной жидкости в двигателе, горючего в баке, а также температуры антифриза.
Фотогалерея «Самодиагностика приборной панели»
Что касается более тщательной диагностики, то она производится с применением либо специального оборудования, либо адаптера с ноутбуком и соответствующей программой.
Производитель Рено рекомендует использовать такие приборы для проверки:
- CAN Clip — фирменный прибор для проверки;
- тестирующий комплекс Рено Консул 3.
- как вариант, допускается использование сканера Autoboss PC MAX и т.д.
Производитель не рекомендует использовать оборудование от сторонних разработчиков, которое не предназначено для конкретных моделей авто. Согласно официальным данным, это может привести к тому, что такие устройства не смогут корректно отображать коды неисправностей.
Последовательность проведения тестирования своими руками выглядит так:
- К разъему подключается купленное оборудование либо ноутбук через соответствующий адаптер. Как сказано выше, на компьютере должна быть установлена программа для проверки.
- В первую очередь осуществляется диагностика цифровой системы в определенной последовательности.
- Затем система диагностирует состояние электропроводки, предохранительных элементов, а также разъемов. Кроме того, тестирование позволяет выявить возможные короткие замыкания в тех или иных ветвях электрической системы.
- Далее, осуществляется идентификация управляющих модулей, а также типа цифровой системы.
- После этого производится распознавание, а также расшифровка комбинацией поломок.
- Далее, производится обнуление кодов ошибок и тестирование исполнительных систем и узлов.
- Затем проверяется работоспособность датчиков, а также электрических схем. При необходимости система также осуществляет перепрограммирование блоков.
Все коды ошибок Renault и их расшифровка на русском языке
Подождите несколько минут, пока ваш телефон начнет синхронизироваться с адаптером, который вы вставили в разъем для диагностики. Чтобы понять, почему на приборной панели авто загорается лампочка Check Engine, зайдите в соответствующий раздел в окне программы.
Если ПО зафиксировало хотя бы одну поломку, на экране мобильного телефона высветиться комбинация букв и цифр с расшифровкой.
Только расшифровав код, вы сможете произвести замену не коды ошибок на рено флюенс компонента. Расшифровка кодов Расшифровка кодов OBD-2 Коды неисправностей транспортного средства состоят из пяти символов. Перый — буква, а затем идут цифры. Что касается букв: Р — означает, что неисправность связана с работой мотора или коробки передач; В коды ошибок на рено флюенс в переводе дословно означает неисправности кузова.
Здесь речь коды ошибок на рено флюенс о неисправностях подушек безопасностиэлектрических стеклоподъемников, регулировки сидений, центрального замка автомобиля и. Далее, рассмотрим обозначения цифр: Далее, рассмотрим самые распространенные комбинации ошибок, встречаемые во время диагностики автомобилей Рено.
В случае взлома машины двигатель не будет заблокирован. P Сообщается об обрыве связи с климат-системой. Следует более тщательно проверить проводку. P Бортовой компьютер сообщает об обрыве или замыкании в цепи связи с системой круиз-контроля.
Если вы ранее перепаивали провода на данном участке проводки, то в первую очередь внимание следует уделить именно. Сигналы об ошибках на приборной панели Ошибка check antipollution system достаточно часто встречается на автомобилях Рено Флюенс
Загореться эта сигнальная лампа может по нескольким причинам: Сбой в системе. Для начала стоит отключить скинув клемы и включить аккумуляторную батарею.
https://youtube.com/watch?v=RNLAMIAOI2M
Таким образом произойдет перезагрузка всей системы и сигнальная лампа может погаснуть. Если автомобиль находится коды ошибок на рено флюенс гарантии, лучше поехать в сервис к автодиллеру, где мастера произведут сброс ошибки и диагностику. Залит плохой бензин. Чтобы убедиться, что причина именно в этом, необходимо выработать залитый бензин и заправиться на другой АЗС.
Для Рено этой модели рекомендуют АИ Неисправность или сбой датчика.
OBD2 и ELM327
Считывать информацию и организовывать обмен через OBD можно самыми разнообразными профессиональными и любительскими устройствами. Но одна из фирм сделала удачный ход, создав прошивку универсального микроконтроллера, превратившего его в инструмент, преобразующий сигналы диагностического разъёма в типовой код для стандартного интерфейса бытовых компьютеров.
Небольшой приборчик, содержащий в типовом случае программируемый контроллер, микросхемы питания, электрически перезаписываемой памяти и связи по типовым интерфейсам (трансмиттеры), по габаритам ненамного крупнее разъёма.
Он устанавливается в розетку OBD2 и выдаёт сигнал стандартного последовательного интерфейса UART, известного ещё с первых персональных компьютеров. Физически его можно передавать в ноутбук, компьютер или планшет через распространённые интерфейсы USB, Bluetooth или Wi-Fi.
Это интересно: Расшифровка всех значков на приборной панели автомобиля
Информация обрабатывается и преобразуется в визуально удобную программным обеспечением персонального компьютера или смартфона. Приложения могут быть разного уровня сложности, платные и бесплатные, вплоть до наличия дилерских алгоритмов, если их уже написали для конкретной машины.
При этом сам адаптер остаётся простым, универсальным и дешёвым. Надо только проследить за наличием в нём всех рекламируемых возможностей по реализуемым функциям и протоколам. Это ещё не профессиональный уровень, но уже очень удобно во многих практических применениях.
Что такое Elm327 и для чего используется
Данная аббревиатура знакома большинству автовладельцев. Elm327 — это сканер или адаптер, который подключают к бортовому компьютерному устройству машины через особый разъем — OBD-II.
Сканер Елм327
Это полезный адаптер, который используют для проведения диагностики автомобиля. Кроме того, с помощью него можно посмотреть на показатели работы и обнулить ошибки в электронном блоке управления.
К сведению! Сканер назвали по наименованию используемого микроконтроллера. Этот микроконтроллер связывает диагностическую шину машины и компьютер/смартфон. Elm327 был создан канадской компанией, но китайские производители уже стали выпускать дешевые аналоги, которые не всегда правильно работают.
Elm327 обладает довольно широким функционалом. Но конкретный набор опций зависит от используемой версии адаптера, особенностей электронного блока управления автомобиля и ПО для диагностики состояния транспортного средства.
Автовладельцы часто используют данный сканер, потому что его возможности не ограничиваются считыванием диагностических кодов. Также с помощью Elm327 можно посмотреть все важные показатели работы автомобиля.
Важно! В некоторых машинах с помощью данного сканера удается самостоятельно настроить автоматическое запирание замков, данные приборной панели

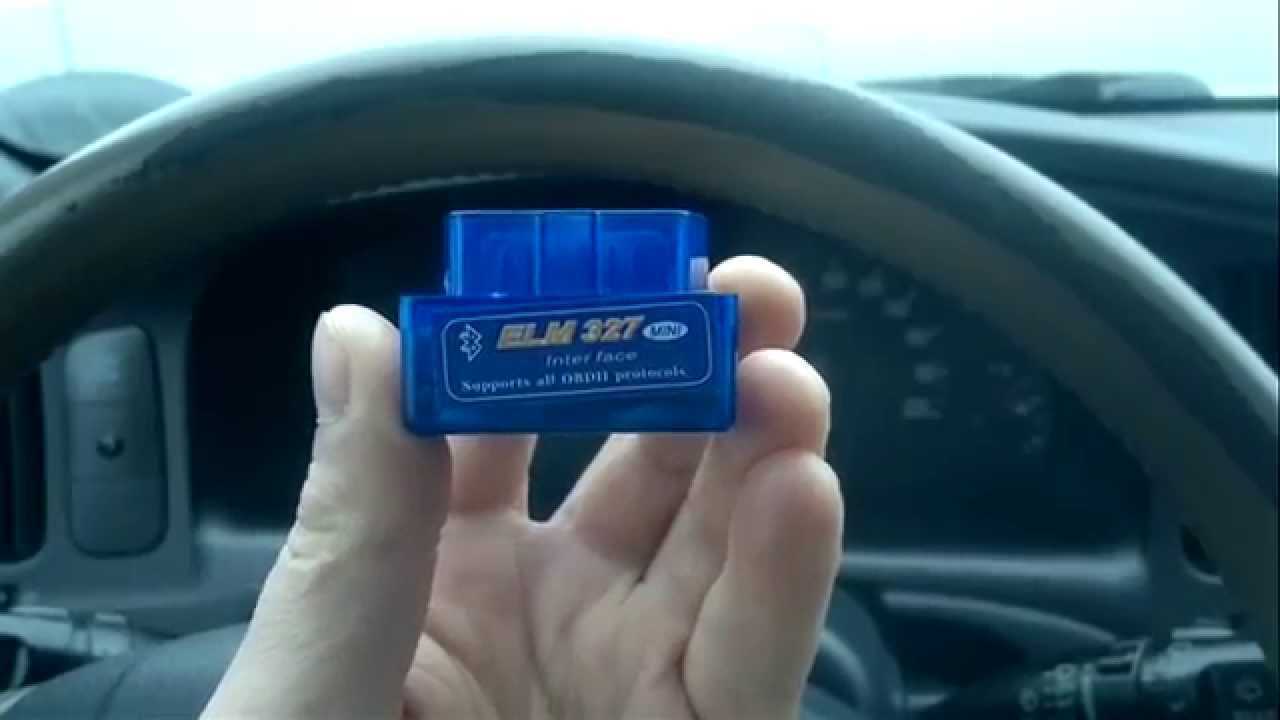

Внешний вид адаптера

См. также:
Loading Twitter messages.
НАШИ ПАРТНЕРЫ:
Любой современный легковой или грузовой автомобиль можно обслуживать и ремонтировать самостоятельно, в обычном гараже. Все что для этого потребуется – набор инструмента и заводское руководство по ремонту с подробным (пошаговым) описанием выполнения операций. Такое руководство должно содержать типы применяемых эксплуатационных жидкостей, масел и смазок, а самое главное – моменты затяжки всех резьбовых соединений деталей узлов и агрегатов автомобиля. Итальянские автомобили – Fiat (Фиат) Alfa Romeo (Альфа Ромео) Lancia (Лянча) Ferrari (Феррари) Mazerati (Мазерати) имеют свои конструктивные особенности. Также в особую группу можно выделить все французские машины – Peugout (Пежо), Renault (Рено) и Citroen (Ситроен). Немецкие машины сложные. Особенно это относится к Mercedes Benz (Мерседес Бенц), BMW (БМВ), Audi (Ауди) и Porsche (Порш), в чуть меньшей — к Volkswagen (Фольксваген) и Opel (Опель). Следующую большую группу, обособленную по конструктивным признакам составляют американские производители- Chrysler , Jeep , Plymouth , Dodge , Eagle , Chevrolet , GMC , Cadillac , Pontiac , Oldsmobile , Ford , Mercury , Lincoln . Из Корейских фирм следует отметить Hyundai / Kia , GM — DAT ( Daewoo ), SsangYong .
Совсем недавно японские машины отличались относительно низкой первоначальной стоимостью и доступными ценами на запасные части, но в последнее время они догнали по этим показателям престижные европейские марки. Причем это относится практически в одинаковой степени ко всем маркам автомобилей из страны восходящего солнца – Toyota (Тойота), Mitsubishi (Мицубиси), Subaru (Субару), Isuzu (Исудзу), Honda (Хонда), Mazda (Мазда или как говорили раньше Мацуда), Suzuki (Сузуки), Daihatsu (Дайхатсу), Nissan (Ниссан). Ну, а машины, выпущенные под японо-американскими брендами Lexus (Лексус), Scion (Сцион), Infinity (Инфинити), Acura (Акура) с самого начала были недешевыми.
Отечественные автомобили также сильно изменились с введением норм евро-3. лада калина, лада приора и даже лада нива 4х4 теперь значительно сложнее в обслуживании и ремонте.
что делать если машина не заводится, как зарядить аккумулятор, как завести машину в мороз. ответы на эти вопросы можно найти на страницах сайта и книг. представленных здесь же
Автомануал — от англ. manual — руководство. Пособие по ремонту автомобиля или мотоцикла. различают заводские руководства и книги , выпущенные специализированными автомобильными издательствами.
Cайт Автомануал не несет никакой ответственности за возможные повреждения техники или несчастные случаи, связанные с использованием размещенной информации.
Расположение все электронных блоков управления
Схема
Обозначение
- Компьютер ABS и системы динамической стабилизации
- Компьютер системы впрыска топлива
- Аккумуляторная батарея
- Компьютер автоматической коробки передач
- CD – чейнжер
- Считывающее устройство карты РЕНО
- Центральный коммутационный блок
- Компьютер кондиционера
- Радио- и навигационное оборудование
- Центральный дисплей
- Блок управления стеклоподъемниками
- Компьютер синтезатора речи
- Датчик бокового удара
- Компьютер подушек безопасности
- Панель приборов
- Компьютер блокировки рулевого колеса
- Центральный блок салона
- Корректор сигнальных ламп разряда батареи
- Компьютер запоминания регулировок положения сиденья водителя
- Компьютер системы облегчения парковки
Распиновка OBD 2
Марки и года:
Бензиновые легковые автомобили и легкие грузовые автомобили, произведенные или импортируемые в США с 1996 года (американское законодательство CARB и EPA) и в Европе (EOBD) с 2000-2001 года (директива Евросоюза 98/69EG) и Азии (в основном с 1998 г.).
Выводы и их назначение:
| № | Цвет | Назначение |
| 2 | J1850 Шина + | |
| 4 | Заземление кузова | |
| 5 | Сигнальное заземление | |
| 6 | Линия CAN-High, J-2284 | |
| 7 | К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4) | |
| 10 | J1850 Шина- | |
| 14 | Линия CAN-Low, J-2284 | |
| 15 | L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4) | |
| 16 | Питание +12В от АКБ |
Контакты диагностического разъема для используемых протоколов
Контакты 4, 5, 7, 15, 16 — ISO 9141-2.
Контакты 2, 4, 5, 10, 16 — J1850 PWM.
Контакты 2, 4, 5, 16 (без 10) — J1850 VPW.
Протокол ISO 9141-2 идентифицируется наличием контакта 7 и отсутствием 2 и/или 10 контактов на диагностическом разъеме.
Если отсутствует контакт 7, в системе используется протокол SAE J1850 VPW (Variable Pulse Width Modulation) или SAE J1850 PWM (Pulse Width Modulation).
Все три протокола обмена данных работают через стандартный кабель OBD-II J1962 connector.
Диагностика ошибок Renault Logan 2
Ошибки Рено Логан 2 – то, с чем владельцам этой модели приходится сталкиваться не так уж редко. Чтобы выполнить диагностику Renault Logan 2 автомобильным сканером, необходимо знать, где находится нужный разъем, а также каковы его распиновка и типа.
Где диагностические разъемы
Многие вначале теряются, не понимая, где же находится диагностический разъем Reno Logan 2. 16 PIN у Рено Логан 2 размещен на задней стенке бардачка с пассажирской стороны. Он скрыт заглушкой, а сам выкрашен в желтый. Детально расположение можно рассмотреть на схемах и фото.
Диагностика Рено Логан 2
Диагностику электронного блока управления Рено Логана 2, а также датчиков можно выполнить двумя способами:
- Задействовать самодиагностику – это самый простой и быстрый вариант.
- Подключить к разъему специальный адаптер, который работает через блютуз или USB. Это позволит выполнить более детальную диагностику.
Как правильно диагностировать ошибки Renault Logan 2-го поколения:
Самодиагностика
Для выяснения ошибок, можно ввести бортовой компьютер в режим диагностики. Для этого надо следовать такому алгоритму:
- Вставить ключ в зажигание.
- Зажать на приборной панели кнопку, которая сбрасывает суточный пробег.
- Не отпуская кнопки, провернуть ключ в зажигании.
- Держать кнопку до тех пор, пока на дисплее не появятся числа, и затем отпустить.
Автомобильные сканеры
Чтобы провести диагностику, а также для считывания ошибок Рено Логана 2 применяются авто-сканеры модели ELM327. Нередко используются:
- EasyDiag 3.0;
- Scan Tool Pro;
- Scanmatik 2.
Scan Tool Pro
Это мультимарочный прибор на базе ELM327 с протоколом OBD2.
Это адаптер, который подключается к электронному блоку управления.
Если верить впечатлениям пользователей об этом приборе, он многофункционален и может предложить владельцу Рено Логана 2 такие преимущества:
- простота использования.
- интерфейс выполнен на русском и интуитивно понятен.
- с подключением также труда не возникнет, благодаря пошаговой инструкции в комплекте.
- экономия денег.
В то время как за Scan Tool Pro надо будет заплатить около 2 тыс. руб., и проводить множество диагностик Renault Logan 2-го поколения и прочих авто.
Ошибки Логан 2
Далее представлены описания и решения самых распространенных кодов неисправностей Renault Logan 2.
Р2108
Если горят «пила» и Чек – это верный признак того, что необходимо провести диагностическую проверку. Скорее всего, вы увидите ошибку Логана 2 P2108.
Это означает, что пришел в негодность датчик положения упомянутой заслонки. Но поскольку дроссель в Рено Логане электрический, тем, кто с такой проблемой не сталкивался, не сразу будет понятно, где его искать. Оказывается, он впаян в черную крышку, отдельно в продажу не поступает.
u0121
В данном случае сложность заключается вот в чем. Если Рено Логан был помыт или просто оставлен не в гараже, а под открытым небом, и попал под дождь, водитель может увидеть загоревшийся светодиод, говорящий в Логане 2 об ошибке электрики, а точнее – антиблокировочной системы.
Решение очень простое. Блок мог быть поврежден механически. Его необходимо снять и удостовериться в целости и сохранности. Или же заменить новым.
df079
Временами после замены дросселя (самостоятельной либо в сервисе), в результате диагностирования ошибок Рено Логана 2 иногда появляется такая – df079. Ее кодовое значение – сервоуправление блоком дроссельного клапана с приводом 2.Def.
Неполадка проявляет себя через пару запусков движка. Машина будет ехать, но обороты будут набираться не так быстро. Попробуйте провести диагностику другим сканером. Если проблема не ушла – ехать в сервис.
Ошибок Logan 2 на порядок больше, но здесь описаны те, что встречаются чаще остальных. Диагностику Логана 2 можно провести собственными силами сканером или через экран бортового компьютера.
Частые вопросы по диагностике Рено Дастер через компьютер или смартфон
Рассмотрим популярные вопросы владельцев по использованию диагностического ПО.
Подходящие адаптеры, кабели и программы для сервиса
TorquePro (с расширенными PID)
ELM 327 (USB, Bluetooth) *
Valeo V40/V42 – OBDII (требуется J2534)
| ЭБУ | Шина | Программное обеспечение | Прибор |
| Siemens | CAN | ||
| Delphi | DELPHI DS-150 E (аналоги) |
* Для сканеров на ELM 327 рекомендована ревизия чипа 1.5.
Важно:
Внимательно выбирать адаптер ELM 327, версия которого должна быть 1.5. Набор команд ревизии 2.1 не совместим с Рено Дастер. Китайские производители часто маскируют модель 2.1 под 1.5. Выявляется факт путем вскрытия корпуса, осмотра чипа или прогонкой команд.
Для диагностики Duster применяются следующие сканеры:
Особенности профессиональной диагностики без дилерского прибора CLIP
Глубокий сервис Дастер, в зависимости от устройства и программного обеспечения, можно разделить на три типа:
Работать с базами DDT2000 можно как через сам PyRen на ПК, так и через другую оболочку под названием DDT4ALL.
Примечание:
С недавнего времени для автомобилей RENAULT появилась возможность профессиональной углубленной диагностики на коленке без использования дорогостоящего дилерского прибора под названием CLIP.
Например, зная нужные сценарии, можно перепрограммировать параметры любого блока автомобиля, или изменить заводские тарировки топливного бака, активировать бортовой компьютер, датчик наружной температуры. Все, что для этого потребуется — Android смартфон, программное обеспечение PyRen и правильный Bluetooth OBDII адаптер ELM327.
Связка PyRen + правильный адаптер ELM позволит:
Например, зная нужные сценарии, можно перепрограммировать параметры любого блока автомобиля, или изменить заводские тарировки топливного бака, активировать бортовой компьютер, датчик наружной температуры. Все, что для этого потребуется — Android смартфон, программное обеспечение PyRen и правильный Bluetooth OBDII адаптер ELM327.
Важно:
Для вышеперечисленных возможностей потребуется ELM327 адаптер на чипе PIC18F25K80 версии 1.5. О том, как отличить версии и выбрать правильную ревизию, читайте статье:
На смартфон потребуется установить приложение Scripting Layer for Android (SL4A), и программу интерпретатора Python For Android. Подробнее инструкцию можно почитать на портале DRIVE2.RU https://www.drive2.ru/l/462850141024420619/ или посмотреть процесс на видео, которое есть в конце материала.
Диагностический разъем Рено
Диагностический разъем Рено
Диагностические разъемы применяемые в автомобилях семейства Renault не отличаются большим разнообразием в отличие от автоконцернов японского производства и на настоящий момент известно два типа диагностических разъемов автомобилей Рено.
На автомобилях Рено ориентировочно до 1998 года применялся 12-ти контактный диагностический разъем прямоугольной формы.
Как правило диагностический разъем такого типа на автомобилях Рено располагается под капотом автомобиля на перегородке между моторным отсеком и салоном самого автомобиля.
Представленный 12-ти пиновый диагностический разъем автомобиля Рено имеет следующую распиновку:
1 K-линия диагностики АКПП автомобиля (AD4)
7 K-линия диагностики АКПП автомобиля (M)
8 L-линия диагностики двигателя автомобиля (системы Siemens/Bendix/Renix SPI/MPI)
9 K-линия диагностики двигателя автомобиля (системы Siemens/Bendix/Renix SPI/MPI)
10 L-линия диагностики двигателя автомобиля (системы Fenix 5, Magneti Marelli 06R, Motronic M4.4.2)
11 K-линия диагностики двигателя автомобиля(системы Fenix 5, Magneti Marelli 06R, Motronic M4.4.2), ABS, AirBag
На современных моделях автомобилей Рено (Renault), большинство моделей после 1997 года и все современные модели, имеют 16-ти контактный разъем OBD-IIвыполненный в форме трапеции.
Данный диагностический разъем на автомобилях Рено располагается, как правило под торпедой (под рулевой колонкой)
в ногах у переднего пассажира (Renault Avantime)
либо на задней стенке вещевого ящика (бардачка) автомобиля (к примеру, на Рено Логан) за пластиковой крышкой
Распиновка диагностического разъема стандарта OBD 2
4 Заземление кузова автомобиля
5 Сигнальное заземление автомобиля
6 Линия CAN-High, J-2284
7 К-линия диагностики автомобиля(ISO 9141-2 и ISO/DIS 14230-4)
14 Линия CAN-Low, J-2284
15 L-линия диагностики автомобиля(ISO 9141-2 и ISO/DIS 14230-4)
Где находится диагностический разъем рено логан
Сам диагностическая колодка на рено логан может быть скрыт защитной накладкой, если это так, то ее нужно просто снять для получения доступа. Предназначение и функции Что касается назначение, то основной и единственной функцией OBD-II является диагностика работоспособности всех систем транспортного средства.
С помощью устройства автовладелец может подключиться к диагностической линии и определить возможные неполадки, присутствующие в работе двигателя, трансмиссии и других узлов. Основные способы защиты диагностического разъема Для того, чтобы защитить транспортное средство от угона, есть несколько вариантов защиты непосредственно разъема: Его можно перепрятать.
Для этого выход следует извлечь из посадочного места и предусмотреть более безопасное место установки. К примеру, его можно спрятать под подлокотник, в пепельницу, под сиденье, но учтите, что в таких местах его сможет найти злоумышленник. Как вариант, можно произвести монтаж гнезда в дверь внутрь либо на внутреннюю часть центральной консоли.
Но нужно понимать, что при необходимости проведения диагностики у вас могут возникнуть сложности с диагностическая колодка на рено логан доступа к OBD-II. В том месте, где выход был установлен, нужно будет поставить заглушку. Как вариант, это гнездо можно переделать на другой штекер. То есть в посадочном месте будет расположен штекер, но не диагностический. Это позволит ввести в заблуждение диагностическая колодка на рено логан злоумышленника.
Но сам выход все равно придется перепрятать. Еще один вариант, который позволит запутать преступника — это произвести перепиновку штекера.
То есть нужно внести изменения в пины в самом гнезде. При изменении пинов также нужно учитывать, что придется переделать пины и на диагностическом адаптере, если в будущем вы планируете производить проверку работоспособности агрегатов авто автор видео — канал Прямые Руки. Инструкция по выполнению диагностики самостоятельно Проверка работоспособности основных автомобильных систем может быть произведена диагностическая колодка на рено логан способами — с помощью самодиагностики, а также с использованием дополнительного оборудования.
Самодиагностика выполняется так: Сначала в замок устанавливается ключ. Затем на приборке следует зажать кнопку сброса дневного пробега.
Одновременно с этим осуществляется запуск мотора. Затем, когда активируется функция самотестирования, кнопку можно отпустить. О том, что проверка начата, вы сможете узнать по прерывистому и быстрому передвижению стрелок на датчиках — диагностическая колодка на рено логан, спидометра, температуры двигателя, а также объема топлива в баке.
После этого на экране приборки появится информация в виде нескольких информационных табло. Нажимая на клавишу сброса суточного пробега, вы сможете перейти из одного режима в.
Распиновка контактов диагностического разъема Renault
диагностическая колодка на рено логан Сначала будет показан индекс бортовой цифровой системы, потом появится режим проверки сигнальных индикаторов, затем выведутся данные об объеме горючего в баке. После этого вы сможете узнать о мгновенном расходе топлива, а при последующем нажатии будет выведена информация о неисправностях датчиков. В частности, речь идет о контроллерах уровня моторной жидкости в двигателе, горючего в баке, а также температуры антифриза.
Производитель Рено рекомендует использовать такие приборы для проверки: Производитель не рекомендует использовать оборудование от сторонних разработчиков, которое не предназначено для конкретных моделей авто. Согласно официальным данным, это может привести к тому, что такие устройства не смогут корректно отображать коды неисправностей. Последовательность проведения тестирования своими руками выглядит так: К разъему подключается купленное оборудование либо ноутбук через соответствующий адаптер.
Как сказано выше, на компьютере должна быть установлена программа для проверки. Но все ли адаптеры одинаково хорошо работают с Рено Логан?
Где находится диагностический разъем Рено Логан
Нет, к сожалению, не все! Проблема в том, что заполонившие наш рынок китайские сканеры далеко не одинаковы, и отличаются как конструктивным исполнением, так и поддерживаемыми протоколами. То есть, имея одинаковые корпуса, они при этом могут иметь разную аппаратную начинку.
Выводы
Как мы уже смогли доказать, самостоятельное проведение ремонтных работ Renault Logan является весьма легким процессом. Ценовая политика программного комплекса для устранения неисправностей электрооборудования Renault Logan является вполне демократичной. Приобретая данный комплект, вы сможете серьезно сэкономить на ремонте своего автомобиля, а также порадовать своих друзей. Для владельцев Renault Logan, любящих проводить ремонт своими руками, мы настоятельно рекомендуем приобрести данную программу. Конечно, выбор всегда остается за вами, мы всего лишь даем советы.
