Как натянуть ремень генератора на уаз буханка 409: замена ремней приводов змз-409

О генераторе уаз патриот с 409 двигателем

Генератор — электрическое устройство, при помощи которого происходит преобразование механической энергии двигателя в электрическую.

Эта электроэнергия расходуется на работу электроприборов и оборудования в салоне автомобиля.

К тому же, без электроэнергии не будет работать ДВС (двигатель внутреннего сгорания), поскольку ему для работы жизненно необходимы свечи зажигания (если только речь не идет о дизельных двигателях).

Устройство

Сам генератор уаз Патриота состоит из нескольких частей, которые при выходе из строя можно заменить на новые, купленные в магазине. Так что не спешите покупать новый, если со старым что-то не так.

Возможно получится обойтись «малой кровью», заменив какую-то одну деталь в нем. К слову, на Уаз Патриот, даже у комплектаций с кондиционером, установлена модель — «Искра» на 120А.

Если разобрать его, то можно увидеть несколько основных частей:

Внутри также есть вал, к которому снаружи корпуса прикреплен шкив, а шкив приводится в движение ременной передачей от коленчатого вала двигателя.

Но бывает так, что генератор вдруг перестает вырабатывать необходимое напряжение, либо перестает работать вообще.

Некоторые владельцы уаз patriot жалуются на постоянный недозаряд АКБ, а все дело в том, что устройство вместо положенных 14 вольт — с трудом выдает 13. И так, в каком же случае придется прибегнуть к демонтажу генератора:

  • — при замене реле напряжения (щеток)
  • — при ремонте или замене диодного моста
  • — при замене подшипника

Трехуровневый регулятор

От просадок напряжения, а также для избавления от проблемы постоянного недозаряда АКБ генератором — рекомендуется установить вместо штатного регулятора (идущего с завода на уаз Патриот) другой — трехуровневый.

Такой регулятор позволяет варьировать выдаваемое генератором напряжение на выходе в некоторых пределах, в зависимости от температуры окружающего воздуха.

На просторах сети можно встретить множество жалоб от владельцев УАЗ Патриот с двигателем ЗМЗ 409 на то, что летом, во время пробок, кондиционер еле охлаждает салон, то есть генератор выдает слишком низкое напряжение. Тут может помочь замена генератора на более производительный, зачистка контактов от окислов, либо замена штатного регулятора напряжения на многоуровневый.

Сам регулятор лучше всего закрепить на «массу» в удобном месте под капотом уаз Патриот, предварительно почистив место крепления от грязи. Кроме того, так он будет лучше охлаждаться, ведь в процессе работы регулятор достаточно ощутимо нагревается.

Источник

Принцип действия генератора Г250П2

Принцип действия генератора Г250П2 основан на явлении магнитной индукции. При пуске двигателя на обмотку ротора от аккумуляторной батареи подается ток, создающий магнитное поле возбуждения. При вращении ротора это магнитное поле пересекает проводники обмоток статора, в результате чего в обмотках статора индуцируется переменная электродвижущая сила.

Поскольку обмотки сдвинуты друг относительно друга, то и их ЭДС также сдвинуты на 120 градусов. Таким образом, на выходе обмоток статора при вращении ротора появляется трехфазный переменный ток. Но все потребители в автомобиле работают на постоянном токе. Чтобы его получить, в генератор встроен выпрямительный блок БПВ4-45, который содержит шесть диодов Д104-20 или Д104-20Х.

Как выбрать подходящий приводной ремень

В первую очередь нужно определиться с требуемой длиной. Начиная с 2012 г. при комплектовке Патриота двигателем Euro 4 стала применяться модель длиной 2120 мм.

Также в моделях, выпущенных в период с 2007 по 2012 гг. можно встретить двигатели, в которых установлено 2 ремня. В этом случае в зависимости от модификации используют комплектующие с номером:

Поэтому прежде, чем покупать новый ремень, нужно открыть капот или техническую документацию на автомобиль, для того чтобы узнать, какая версия двигателя установлена

Чтобы ремень не крошился и служил долго, он должен быть сделан из EPDM. Это обобщенное международное название материалов, изготавливаемых с применением этилен-пропиленовых каучуков. Такая запчасть устойчива к старению и к температурным перепадам. Поэтому чаще всего рекомендуется отдавать предпочтение изделиям европейских или азиатских производителей.

Как выбрать подходящий приводной ремень

В первую очередь нужно определиться с требуемой длиной. Начиная с УАЗ Патриот 2012 г. при комплектовке двигателем Euro 4 стала применяться модель длиной 2120 мм.

Также в моделях, выпущенных в период с 2007 по 2012 гг. можно встретить двигатели, в которых установлено 2 ремня. В этом случае в зависимости от модификации используют комплектующие с номером:

  • 6РК1275;
  • 6РК1220.

Поэтому прежде, чем покупать новый ремень, нужно открыть капот или техническую документацию на автомобиль, для того чтобы узнать, какая версия двигателя установлена

Один из ключевых моментов – материал, из которого изготовлен ремень. Если производитель использовал дешевые отходы производства резинотехнических изделий, то его продукция не прослужит долго. Такой материал застывает на морозе, становится “дубовым”. Это приводит к тому, что на поверхности появляются трещины.

Чтобы ремень не крошился и служил долго, он должен быть сделан из EPDM. Это обобщенное международное название материалов, изготавливаемых с применением этилен-пропиленовых каучуков. Такая запчасть устойчива к старению и к температурным перепадам. Поэтому чаще всего рекомендуется отдавать предпочтение изделиям европейских или азиатских производителей.

Ремень помпы уаз 409 двигатель размер

Сразу хотел сказать, что в нашей деревне этот ремень, впрочем как и все, которые не ГРМ, принято называть сервисными… Почему так сложилось — я не знаю… Очевидно так пошло с иномарок…

Так вот, сервисный ремень, который обслуживает генератор и помпу прослужил очень недолго…

Два месяца назад, в Нижнем Новгороде он был установлен новый

. Производитель этого ремня ПРАМО.

Сделан этот ремень был реально из сажи…

Маркировка ремня 6PK1275 первая цифра — это количество ручейков 1275 — это длина ремня… оригинальная длина…по- книжке длина…

Установлен новый ремень конторы Gates из Бельгии…

Ну и чтоб не плодить темы о говнокачестве ремней…приходила сегодня в гараж машина… она даже не вся убралась… Особо внимательные поймут, что это за машина… Так вот — это газель с ульяновским:) Обратите внимание Газель с ульяновским двигателем… это 402 с инжектором и сальником на коленвалу вместо сальниковой набивки на 402 заволжском двигателе…

Схема подключения генератора УАЗ 469

Электрическая схема подключения генератора Г250П2:

  1. Тахометр
  2. Электродвигатель
  3. Генератор
  4. Вольтметр
  5. Амперметр
  6. Выключатель
  7. Реостат на 40 А
  8. Вольтметр
  9. Реостат на 5 А
  10. Выключатель
  11. Аккумуляторная батарея

Схема подключения генератора УАЗ 469 показана на рисунке вверху. Статор набран из отдельных пластин, соединенных в пакет, и имеет 36 пазов, в которых заложены трехфазные обмотки, соединенные в звезду. Ротор генератора состоит из обмотки возбуждения, намотанной на отдельную втулку.

К торцам втулки примыкают два клювообразных полюсных наконечника, образующих двенадцатиполюсную магнитную систему. Концы обмотки возбуждения припаяны к двум контактным кольцам. Втулка, полюсные наконечники и контактные кольца напрессованы на вал. В алюминиевой крышке со стороны контактных колец установлены выпрямительный блок и щеткодержатель.

Крышка со стороны привода также изготовлена из алюминия. В обеих крышках имеются вентиляционные окна и лапы для крепления на двигателе. Шкив и вентилятор устанавливаются на вал генератора на шпонке и закрепляются гайкой с пружинной шайбой. Схема подключения генератора УАЗ 469 старого образца приблизительно аналогичная нынешнему прибору. Схема сборки генератора Г250П2 изображена на рисунке внизу.

Замена ремня генератора УАЗ Хантер 3151 ЗМЗ-514

Как правило, у владельцев змз514 е2-3 ремень генератора доезжает до состояния, когда он больше похож на железную дорогу со шпалами. Настоятельно рекомендую сразу снимать мясорубку, кожух вентилятора и готовиться к снятию ремня ТНВД. Без этого ремень генератора не поменять. Наглядно оценить его состояние можно, конечно, и без этого. Его хорошо видно.

В снятом состоянии он ещё более печален.

Есть два способа поменять ремень генератора. Первый — скинуть ремни, пометив шкивы и ремень ТНВД с указанием его вращения. Ошибиться при установке его обратно невозможно, а регулировать ничего в таком случае не придётся.

Второй способ более трудоёмкий, с заменой ремня. Можно перевести метки со старого ремня на новый, но от настройки ТНВД Вас это не спасёт. Поэтому, лучше выставить всё в нули, причём желательно это делать при одетом ремне ТНВД, т.к. застопорить колено в ВМТ легко, но узнать какой цилиндр сейчас в конце такта сжатия без дополнительного геморроя нелегко.

Итак, о установочных штифтах. В ТНВД вставляется что-угодно диаметром 6мм. Сверло с калиброванным хвостовиком 6,0 стопорит ТНВД насмерть — опробовано.

При этом шкив колена своей меткой совмещается с меткой на блоке.

Дальше желательно залезть куда-то в направлении «за турбину». Там на колоколе есть отверстие, в которое вставляется сверло на 8. Это стопорит маховик.

Вроде всё понятно, бери ремень да ставь. Честно говоря, я не стал делать по книжке — та советует сперва раскрутить ТНВД и двинуть его на запоздание, лишь потом надеть ремень, выбрать слабину ТНВД и т.д.

Я сделал так — вынул штифт из ТНВД, крутанул его на несколько градусов, надел ремень, натянул как следует и, после установки нового успокоителя, провернул колено на 720 градусов и застопорил маховик сверлом. Сверло в ТНВД не полезло. В этот момент я его и начал регулировать. Открутил гайки, чуть подвинул и повторил процедуру. Со второго раза при стопорении маховика сверло в ТНВД заскочило, а стало быть, по книжке всё сошлось) Если есть какой-то более продуманный способ — буду рад услышать. Кто-то говорил, что ТНВД нужно отрегулировать на слух/на глаз. Я не столь опытный дизелист, чтобы так делать) Мало ли чего)

Кстати, если при этом необходимо поменять какой-нибудь вечнотекущий патрубок, можно совместить приятное с полезным и снять радиатор. Тогда перед глазами будет огромное поле для деятельности.

Забыли какие ремни? 6pk-1220 — генератора 6pk-925 — навесных агрегатов 2112 — ТНВД. Ролик на евро3 от неё же

Компенсатор выхлопной трубы УАЗ Хантер 31519

Доработал выхлопную систему. Надоедает жуткая вибрация, идущая от двигателя… По отношению к выхлопной для целей

Источник

Характеристики ремня генератора

На автомобили марки УАЗ Патриот используются двигатели с кондиционером моделей Евро-3 и Евро-4. В них установлен поликлиновой ремень. Он представляет собой замкнутый контур. На внутренней стороне изделия размещено несколько продольных полос, также называемых ручейками или клиньями. За счет такой конструкции оно и получило свое название.

На УАЗ Патриот для генератора могут быть использованы запчасти с номерами:

  • 6РК2120;
  • 6РК2100;
  • 6РК1275;
  • 6РК1220.

Например, запчасть с каталожным номером 6РК2120, применяемая на УАЗ Патриот, имеет следующие характеристики:

  • длина — 2120 мм;
  • количество ручейков (клиньев) — 6;
  • ширина изделия — 21,4 мм;
  • вес — 280 г.

Ремень привода уаз патриот с кондиционером

Случилась вчера печаль-беда, до работы я так и не доехал, развернулся и поехал домой: развалился натяжитель ремня. Ролик заклинило и пластик стерло буквально за несколько десятков метров. Домой ехал аккуратно, но доехал без проблем.

В магазине удивились, что такой узел вышел из строя. Сказали, что ролики «INA» часто спрашивают, а автоматический натяжитель ремня практически никому и не нужен. Со слов продавцов, достаточно крепкий узел.

Ну не суть важно. Короче купил я и ролик «INA», который часто называют «паразитным» и новый натяжитель ремня

Вышло 1,5т.р.

Приехал домой и поменял всё это дело за 15 минут. В общем ничего сложного, но есть нюансы. Вот о них я и хотел бы рассказать.

Подключение генератора уаз буханка, схема

После установки генератора СтартВОЛЬТ, LG 03216 появился такой трабл: авто не глохнет после выключения зажигания. Сначала у меня паника: а как, цуко, его заглушить? На первой резко бросил сцепление и всё, заглохли,

Пришёл домой, порыскал по тыртырнету и нашёл тему на УАЗБУКЕ про ГЕНЕРАТОРЫ.

В первом сообщении пункт 2 как раз мой случай — Реле Регулятор (РР) у меня встроен в генератор. Вот эта схема:

Взято с УАЗБУКИ, спасибо Udarnik-truda и всем остальным кто вносит вклад в моё (наше) умственное развитие.

Сначала загорелся схемой с лампочкой и резистором (данные о резисторе- 100 Ом, 2 Вт), собрал её и подвязал к шлангам рядом с геной. Решил найти родное крепление лампочки и вставить её в панель. И тут меня ждал облом- их нет не только в магазинах, но и на барахолке,

И, во вторых, на панеле есть вольтметр, зачем ещё один датчик, пусть и световой?

Поэтому пришлось смотреть на другую схему из того же пункта:

Взято с УАЗБУКИ, спасибо Udarnik-truda и компании

Снова поехал в магазин радиодеталей, теперь уже за диодом ( любой на 50V, 5А). Поставлю его сразу у генератора и на этом забуду про неглохнущий автомобиль,

Ремонт Генератора УАЗ

Как подобрать приводной ремень на двигатель с кондиционером

Главная › Вопросы и ответы

16.12.2019

Чтобы подобрать ремень для генератора УАЗ Патриот 409 двигателя с кондиционером, нужно знать особенности модели своего автомобиля. Машины этой марки могут иметь 1 или 2 такие комплектующие. Главный параметр, по которому надо подбирать новую запчасть, — длина.

Характеристики ремня генератора

На автомобили марки УАЗ Патриот используются двигатели с кондиционером моделей Евро-3 и Евро-4. В них установлен поликлиновой ремень. Он представляет собой замкнутый контур. На внутренней стороне изделия размещено несколько продольных полос, также называемых ручейками или клиньями. За счет такой конструкции оно и получило свое название.

На УАЗ Патриот для генератора могут быть использованы запчасти с номерами:

  • 6РК2120;
  • 6РК2100;
  • 6РК1275;
  • 6РК1220.

Этот шифр содержит все необходимые для подбора комплектующей детали параметры. Последние 4 цифры кодового обозначения показывают длину. Первая цифра — количество ручейков.

Например, запчасть с каталожным номером 6РК2120, применяемая на УАЗ Патриот, имеет следующие характеристики:

  • длина — 2120 мм;
  • количество ручейков (клиньев) — 6;
  • ширина изделия — 21,4 мм;
  • вес — 280 г.

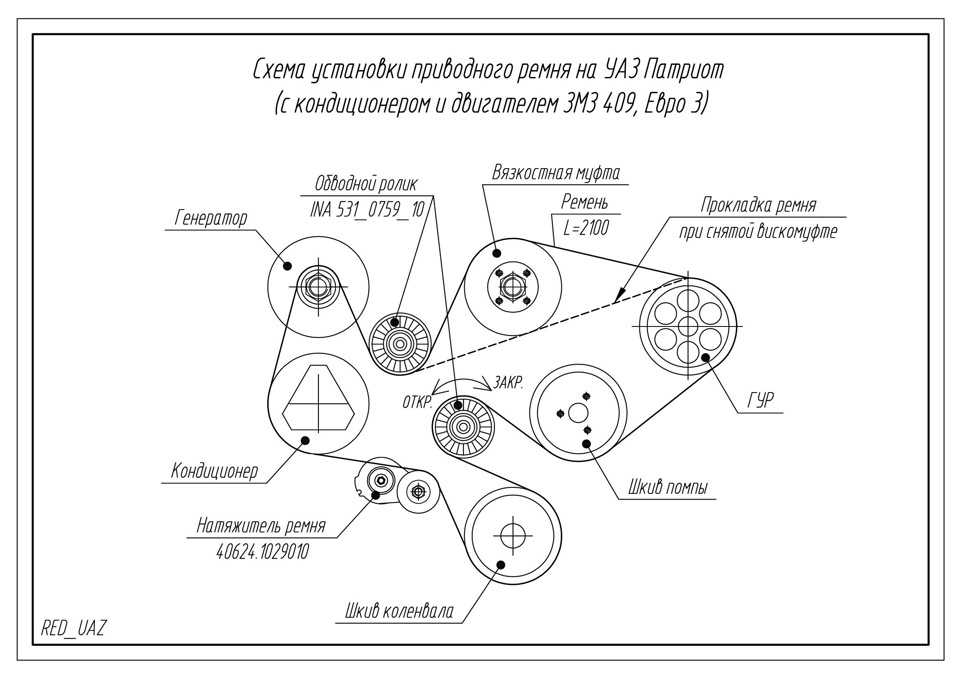

Расположение элемента в конструкции автомобиля

Чтобы быстро и правильно установить новый ремень, необходимо иметь схему того, как эта запчасть должна огибать ролики и шкивы. Подробное изображение можно найти в инструкции по эксплуатации автомобиля. Владельцам машины этой марки рекомендуется постоянно иметь с собой не только запасную деталь, но и наглядное пояснение.

В двигателе 409 с кондиционером ремень генератора расположен так, что для его снятия достаточно отжать натяжные ролики. Снимать вентилятор или диффузор не потребуется

Старую деталь можно протащить между ними, осторожно вращая

По такой же схеме устанавливается новая запчасть. При этом нужно сначала обвести ремень вокруг всех роликов и только на последнем этапе накидывать на генератор.

Как выбрать подходящий приводной ремень

В первую очередь нужно определиться с требуемой длиной. Начиная с 2012 г. при комплектовке Патриота двигателем Euro 4 стала применяться модель длиной 2120 мм.

На автомобилях, выпущенных в период с 2007 по 2012 гг., изначально был установлен ремень длиной 2100 мм. При замене вышедшей из строя запчасти допустимо выбирать большую длину. Опытные автолюбители утверждают, что в этом случае процесс установки будет существенно проще. Однако можно встретить мнение, что комплектующая деталь большей длины начнет “свистеть” намного раньше.

Также в моделях, выпущенных в период с 2007 по 2012 гг. можно встретить двигатели, в которых установлено 2 ремня. В этом случае в зависимости от модификации используют комплектующие с номером:

Один из ключевых моментов — материал, из которого изготовлен ремень. Если производитель использовал дешевые отходы производства резинотехнических изделий, то его продукция не прослужит долго. Такой материал застывает на морозе, становится “дубовым”. Это приводит к тому, что на поверхности появляются трещины.

Чтобы ремень не крошился и служил долго, он должен быть сделан из EPDM. Это обобщенное международное название материалов, изготавливаемых с применением этилен-пропиленовых каучуков. Такая запчасть устойчива к старению и к температурным перепадам. Поэтому чаще всего рекомендуется отдавать предпочтение изделиям европейских или азиатских производителей.

Производители запчасти

В качестве замены оригинального ремня, установленного на заводе, для автомобиля УАЗ Патриот может использоваться любой аналог, совпадающий по длине и ширине. Такие изделия можно найти у компаний:

  • SKF;
  • Gates;
  • Globelt;
  • Bosch;
  • TANAKI Co. Ltd;
  • LYNXauto.

Поликлиновые ремни подобной конфигурации применяются в двигателях автомобилей таких марок, как Ford, Lexus, Opel и т.д. Поэтому подобрать качественную запчасть достаточно просто.

Приобретать комплектующие, произведенные такими компаниями, как Luzar или Zommer, опытные автомеханики не рекомендуют, несмотря на меньшую стоимость.
