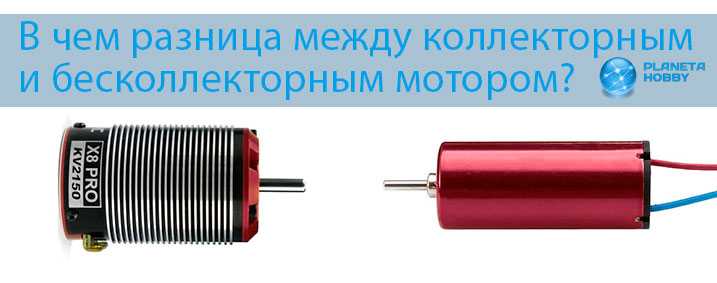

В чем разница между коллекторными и бесколлекторными моторами?

Вступление

Наверняка у каждого новичка, который впервые связал свою жизнь с электромоделями на радиоуправлении, после тщательного изучения начинки, появляется вопрос. Что такое коллекторный (Brushed) и бесколлекторный (Brushless) двигатель? Какой из них лучше поставить на свою радиоуправляемую электромодель?

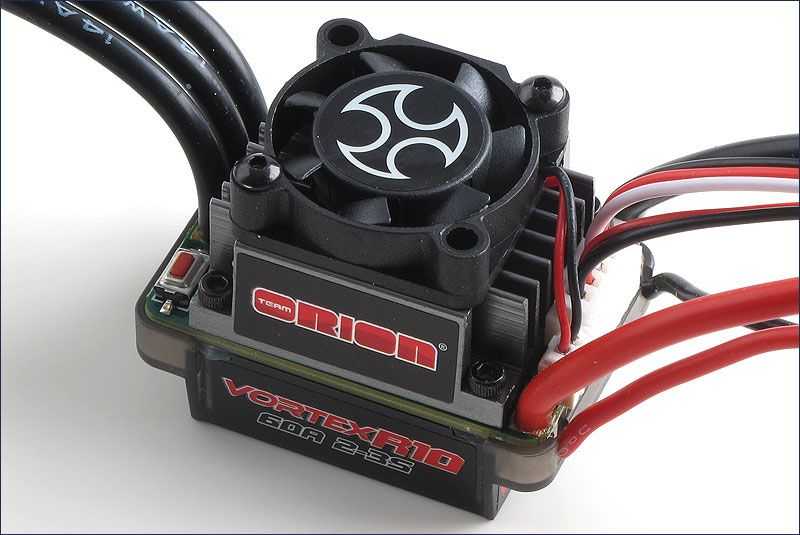

Коллекторные моторы, которые так часто используются для приведения в движение электромоделей на радиоуправлении, имеют всего два исходящих питающих провода. Один из них «+» другой « — ». В свою очередь они подключаются к регулятору скорости вращения. Разобрав коллекторный мотор, вы всегда там найдете 2 магнита изогнутой формы, вал совместно с якорем, на который намотана медная нить (проволока), где по одну сторону вала стоит шестерня, а по другую сторону располагается коллектор, собранный из пластин, в составе которых чистая медь.

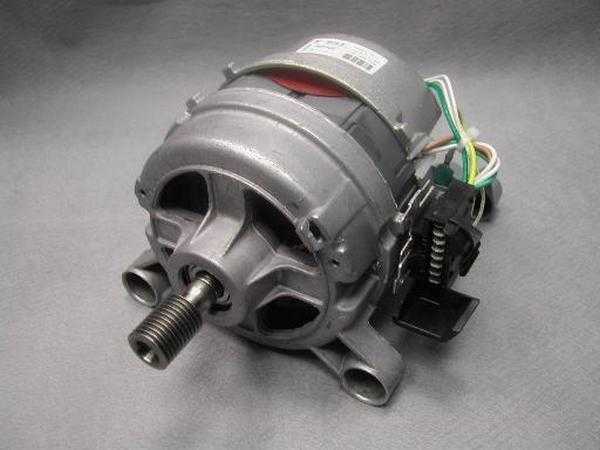

Стиральные машины с асинхронным двигателем

Моторы этого типа бывают двух- и трехфазными. Техника с двухфазными двигателями считается устаревшей, поэтому представлена на рынке в ограниченном количестве. Она практически полностью снята с производства. Трехфазные моторы часто встречаются в старых машинках Candy, Ardo, Bosch.

Ротор расположен внизу. Соединение с барабаном осуществляется с помощью ремня. Поэтому комплектующие начинают работать одновременно. Механизм состоит из барабана, статора и ротора. Ремень обеспечивает передачу крутящего момента.

В обслуживании асинхронный мотор стиралок действительно неприхотлив. Чтобы избежать преждевременного выхода из строя, нужно своевременно смазывать механизм, а также менять поврежденные подшипники. Однако недостатки тоже есть. Из-за столь примитивного принципа работы мотор функционирует с относительно небольшим уровнем мощности. Ослабление вращающего момента приведет к тому, что барабан перестанет делать полный оборот, поэтому качество стирки существенно ухудшится.

Сложность в управлении электросхемами – это еще один нюанс, который стоит учитывать. Невзирая на все преимущества, асинхронные двигатели являются пережитком прошлого. Поэтому потенциальным покупателям стоит отказаться от приобретения такой техники.

Выбор подходящего двигателя

Чтобы подобрать агрегат, необходимо сравнить принцип работы и особенности коллекторных и бесколлекторных двигателей.

Слева направо: коллекторный двигатель и двигатель ФК 28-12 бесколлекторный

Коллекторные стоят меньше, но развивают невысокую скорость вращения крутящего момента. Они работают от постоянного тока, имеет небольшой вес и размер, доступный ремонт по замене деталей. Проявление негативного качества выявляется при получении огромного количества оборотов. Щетки контактируют с коллектором, вызывая трение, что может повредить механизм. Работоспособность агрегата снижается.

Щеточки не только требуют ремонта из-за быстрого износа, но и могут привести к перегреву механизма.

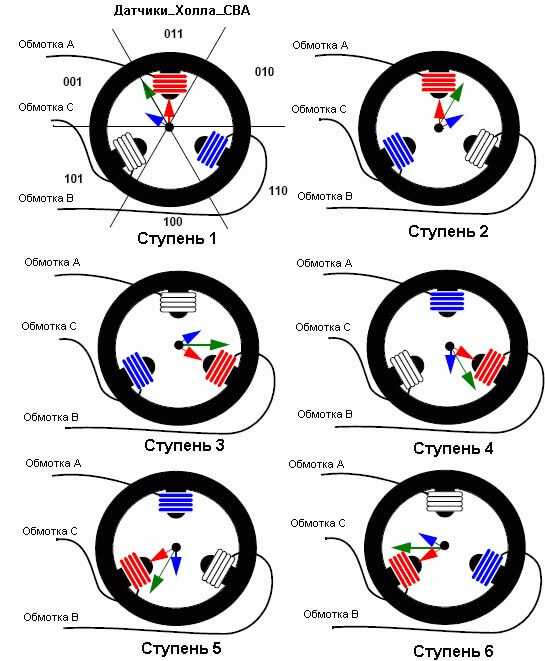

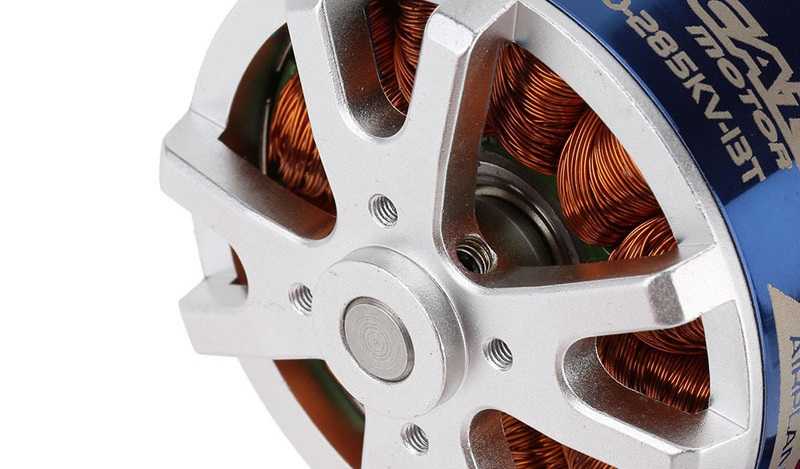

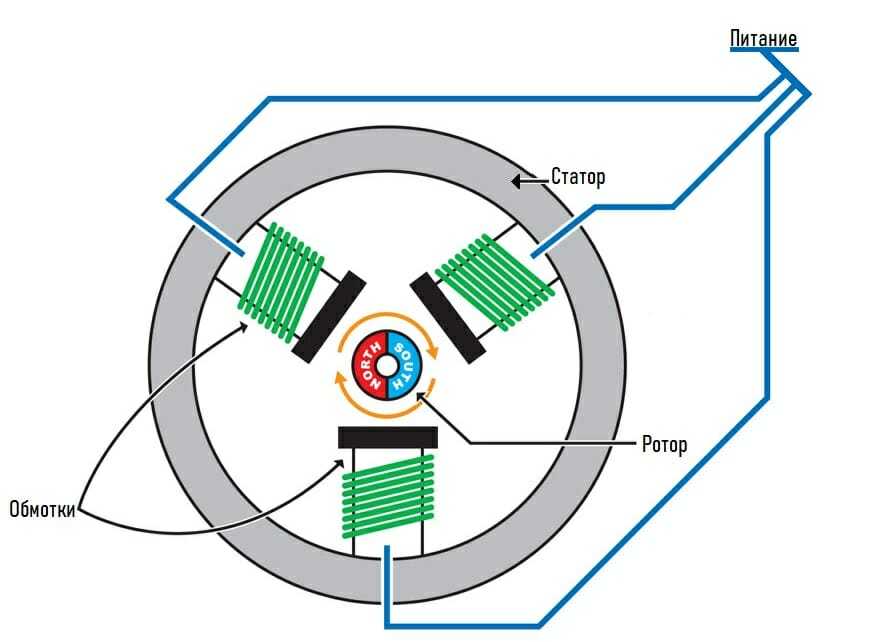

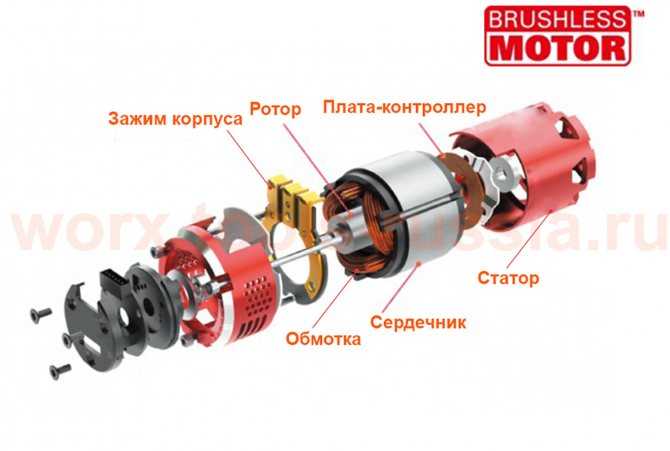

Главным преимуществом бесколлекторного двигателя постоянного тока является неимение контактов крутящего момента и переключения. Значит отсутствие источников потерь, как в двигателях с постоянными магнитами. Их функции выполняют транзисторы МОП. Ранее их стоимость была высокой, поэтому они не были доступны. Сегодня цена стала приемлемой, а показатели значительно улучшились. При отсутствии в системе радиатора, мощность ограничивается от 2,5 до 4 ватт, а ток работы от 10 до 30 Ампер. КПД бесколлекторных электродвигателей очень высокий.

Вторым преимуществом выступает настройки механики. Ось устанавливается на широкоподшипники. В структуре нет ломающих и стирающихся элементов.

Рассмотрим, пример механики ЧПУ станка со шпинделем.

Замена коллекторного двигателя на бесколлекторный оградит от поломки шпинделя для ЧПУ. Под шпинделем имеется в видувал, обладающий правыми и левыми оборотами крутящего момента. Шпиндель для ЧПУ обладает большой мощностью. Скорость крутящего момента контролируется регулятором сервотестором, а обороты управляются автоматом контроллером. Стоимость ЧПУ со шпинделем около 4 тысяч рублей.

ru.natapa.org

Однофазные и трехфазные двигатели — это два разных типа двигателей переменного тока. Двигатель переменного тока — это тип двигателя, который работает на переменном токе (AC). Основное различие между однофазными и трехфазными двигателями заключается в том, что однофазный двигатель работает от однофазного источника питания, тогда как трехфазный двигатель работает от трехфазного источника питания. Трехфазный двигатель может работать от одного источника питания, но он не запускается самостоятельно.

В однофазной электрической энергии напряжения питания изменяются в унисон. Однако в трехфазной электрической энергии функция чередуется между выработкой, передачей и распределением электроэнергии. Трехфазная электрическая энергия является наиболее часто используемым методом электрических сетей во всем мире для передачи энергии. Для сравнения, однофазная электроэнергия редко используется для больших площадей или проектов. Это также связано с тем, что однофазная электроэнергия, как правило, более дорогая и менее надежная, чем трехфазная электроэнергия. Трехфазная электрическая мощность более экономична, поскольку для передачи электрической энергии используется меньше проводников.

Однако однофазная электроэнергия и соответствующие однофазные двигатели используются в меньших масштабах, таких как дома, офисы, магазины и небольшие фабрики. Основная причина этого заключается в том, что потребность в мощности в большинстве этих мест может быть легко удовлетворена однофазными двигателями. Трехфазные двигатели и электроэнергия чаще используются в крупных отраслях промышленности или проектах, поскольку они способны генерировать больше энергии.

Как однофазные, так и трехфазные двигатели состоят из двух частей: статора и ротора. Ротор, как следует из названия, является вращающейся частью асинхронного двигателя. Это связано с механической нагрузкой через вал. Статор — это стационарный элемент, то есть он не движется. Он действует как магнит поля и помогает создавать энергию, взаимодействуя с движением, создаваемым ротором.

Однофазный двигатель не имеет вращающегося поля, но оно разворачивается на 180 градусов. Следовательно, это обычно не само начало; однако иногда он имеет некоторые условия для этого, обычно путем отключения пусковой обмотки или с помощью конденсатора. Трехфазный двигатель обычно имеет механизм самозапуска. Кроме того, в трехфазном двигателе фазы разнесены на 120 градусов, так что можно создать правильное вращающееся поле.

Для сравнения, трехфазные двигатели, как правило, дешевле и эффективнее, чем однофазные. Однако однофазные двигатели обычно дешевле и экономичнее при меньшей потребляемой мощности. Они также легче построить и более надежны в их функции.

Сравнение между однофазным и трехфазным двигателем:

Отдельная фаза двигатель

Синхронный двигатель (СД)

Синхронный двигатель — агрегат с индивидуальной конструкцией ротора и индуктором с постоянными магнитами. Отличается улучшенными характеристиками мощности, момента и инерции. Имеет ряд особенностей конструкции и принципе действия.

Устройство

Конструктивно состоит из двух элементов: ротора (вращается) и статора (фиксированный механизм). Роторный узел находится во внутренней части статора, но бывают конструкции, когда ротор расположен поверх статора.

В состав ротора входят постоянные магниты, отличающиеся повышенной коэрцитивной силой.

Конструктивно СД делятся на два типа по полюсам:

1. Неявно выраженные. Отличаются одинаковой индуктивностью по поперечной и продольной оси.
2. Явно выраженные. Поперечная и продольная индуктивность имеют разные параметры.

Конструктивно роторы бывают разными устройством и по конструкции.

В частности, магниты бывают:

1. Наружной установки.
2. Встроенные.

Статор условно состоит из двух компонентов:

1. Кожух.
2. Сердечник с проводами.

Обмотка статорного механизма бывает двух видов:

1. Распределенная. Ее отличие состоит в количестве пазов на полюс и фазу. Оно составляет от двух и более.
2. Сосредоточенная. В ней количество пазов на полюс и фазу всего одно, а сами пазы распределяются равномерно по поверхности статорной части. Пара катушек, формирующих обмотку, могут соединяться в параллель или последовательно. Минус подобных обмоток состоит в невозможности влияния на линию ЭДС.

Форма электродвижущей силы электрического синхронного мотора бывает в виде:

1. Трапеции. Характерна для устройств с явно выраженным полюсом.
2. Синусоиды. Формируется за счет скоса наконечников на полюсах.

Если говорить в целом, синхронный мотор состоит из следующих элементов:

• узел с подшипниками;
• сердечник;
• втулка;
• магниты;
• якорь с обмоткой;
• втулка;
• «тарелка» из стали.

Принцип работы

Сначала к обмоткам возбуждения подводится постоянный ток. Он создает магнитное поле в роторной части. Статор устройства содержит обмотку для создания магнитного поля.

Как только на статорную обмотку подается ток переменной величины, по закону Ампера создается крутящий момент, и ротор начинает вращаться с частотой, равной частоте тока в статорном узле. При этом оба параметра идентичны, поэтому и двигатель носит название синхронный.

Роторная ЭДС формируется, благодаря независимому источнику питания, что позволяет менять обороты и не привязываться к мощности подключенных потребителей.

С учетом особенностей работы синхронный электродвигатель не может запуститься самостоятельно при подключении к трехфазному источнику тока.

Сфера применения

Электродвигатель синхронного типа имеет широкую сферу применения, благодаря постоянству частоты вращения.

Эта особенность расширяет сферу его применения:

• энергетика: источники реактивной мощности для поддержания напряжения, сохранение устойчивости сети при аварийных просадках;
• машиностроение, к примеру, при изготовлении гильотинных ножниц с большими ударными нагрузками;
• прочие направления — вращение мощных компрессоров или вентиляторов, генераторы на электростанциях, обеспечение устойчивой работы насосного оборудования и т. д.

Как подключить электродвигатель 380В на 220В

Преимущества и недостатки

После рассмотрения конструктивных особенностей, принципа работы и сферы применения СД подведем итог по положительным / отрицательным особенностям.

Плюсы:

1. Возможность работы при косинусе Фи равном единице (отношение полезной мощности к полной). Эта особенность улучшает косинус Фи сети. При работе с опережающим током синхронные машины генерируют реактивную мощность, которая поступает к асинхронным моторам и уменьшает потребление «реактива» от генераторов электрических станций.
2. Высокий КПД, достигающий 97-98%.
3. Повышенная надежность, объясняемая большим воздушным зазором.
4. Доступность регулирования перегрузочных характеристик, благодаря изменению тока, подаваемого в ротор.
5. Низкая чувствительность к изменению напряжения в сети.

Минусы:

1. Более сложная конструкция и, соответственно, высокая стоимость изготовления.
2. Трудности с пуском, ведь для этого нужные специальные устройства: возбудитель, выпрямитель.
3. Потребность в источнике постоянного тока.
4. Применение только для механизмов, которым не нужно менять частоту вращения.

Пример СД2-85/37-6У3, 500кВт, 1000об/мин, 6000В.

СД2-85/37-6У3, 500кВт, 1000об/мин, 6000В

Определение и устройство

В справочниках и энциклопедиях приводят, такое определение:

«Коллекторным называется электродвигатель, у которого датчиком положения вала и переключателем обмоток является одно и то же устройство – коллектор. Такие двигатели могут работать либо только на постоянном токе, либо и на постоянном, и на переменном.»

Коллекторный электродвигатель, как и любой другой, состоит из ротора и статора. В этом случае ротор – является якорем. Напомним, что якорем называется та часть электрической машины, которая потребляет основной ток, и в которой индуцируется электродвижущая сила.

Для чего нужен и как устроен коллектор? Коллектор расположен на валу (роторе), и представляет собой набор продольно расположенных пластин, изолированных от вала и друг от друга. Их называют ламелями. К ламелям подключаются отводы секций обмоток якоря (устройство якорной обмотки КДПТ вы видите на группе рисунков ниже), а точнее к каждой из них подключен конец предыдущей и начало следующей секции обмотки.

Ток к обмоткам подаётся через щетки. Щётки образуют скользящий контакт и во время вращения вала соприкасаются то с одной, то с другой ламелью. Таким образом происходит переключение обмоток якоря, для этого и нужен коллектор.

Щеточный узел состоит из кронштейна с щеткодержателями, непосредственно в них и устанавливаются графитовые или металлографитовые щетки. Для обеспечения хорошего контакта щетки прижимаются к коллектору пружинами.

На статоре устанавливаются постоянные магниты или электромагниты (обмотка возбуждения), которые создают магнитное поле статора. В литературе по электрическим машинам вместо слова «статор» чаще используют термины «магнитная система» или «индуктор». На рисунке ниже изображена конструкция ДПТ в разных проекциях. Теперь же давайте разберемся как работает коллекторный двигатель постоянного тока!

Законы, позволяющие использовать асинхронный электродвигатель как генератор

В генераторе напряжение, обычно подаваемое с аккумулятора, возбуждает в обмотке якоря магнитное поле, вращение же обеспечивается любым физическим устройством. В электродвигателе возможность подачи напряжения на обмотку якоря не предусмотрена. Чтобы он не поглощал, а вырабатывал электроэнергию, магнитное поле необходимо создать искусственно.

В асинхронном двигателе вращающееся магнитное поле ротора «отстает» от поля статора, обеспечивая процесс перехода электроэнергии в механическую энергию. Следовательно, чтобы запустить обратный процесс, нужно сделать так, чтобы поле статора вращалось медленнее поля ротора, либо чтобы оно вращалось в противоположную сторону.

Торможение реактивной нагрузкой

Сделать это можно с помощью мощной конденсаторной батареи. Включите ее в цепь питания двигателя, который работает в обычном режиме. Заряд, накопленный в батарее, будет в противофазе с зарядом, создаваемым питающим напряжением, что приведет к замедлению последнего. После этого двигатель вместо поглощения тока начинает генерировать его, отдавая в сеть.

Любой транспорт на электротяге работает именно благодаря этому эффекту – при «самостоятельном» движении под уклон механическая энергия не требуется, и конденсаторная батарея автоматически подключается к цепи питания. Вырабатываемая энергия подается в сеть, чтобы затем опять преобразоваться в механическую.

Самовозбуждение электродвигателя

Остаточное магнитное поле ротора может произвести ЭДС, достаточное для зарядки конденсатора. Вследствие этого возникает эффект самовозбуждения, что делает возможным переход двигателя в режим генерации электроэнергии. Непрерывность этого процесса обеспечивает конденсаторная батарея, подпитывающаяся от произведенного тока.

Этот способ является более действенным, и именно он подходит, если вы хотите применить асинхронный электродвигатель как генератор.

Что нужно знать, чтобы электродвигатель работал как генератор

При переделке двигателя в генератор следует учитывать следующие технические детали:

• Не пытайтесь использовать электролитические конденсаторы – они не пригодны для подключения в цепь. Вам нужны неполярные конденсаторные батареи.
• В трехфазных машинах конденсаторы могут включаться по схеме «треугольник» или «звезда». В первом случае величина напряжения на выходе выше, а во втором генерация начинается на меньших оборотах ротора. Выбирайте оптимальный для достижения вашей цели вариант.
• Однофазные асинхронные двигатели с короткозамкнутым ротором тоже могут генерировать электроэнергию. Запуск осуществляется с помощью фазосдвигающего конденсатора.

Поскольку определить необходимую величину емкости конденсаторной батареи невозможно, остается подбирать ее по весу – он должен быть равен весу двигателя или слегка превышать его.

Насколько эффективно использование электродвигателя в качестве генератора

У использования электродвигателя как генератора есть свои «плюсы»:

• Агрегат достаточно прост в обслуживании и экономичен, поскольку конденсатор получает энергию от остаточного поля ротора и от вырабатываемого тока.
• Практически отсутствуют «побочные» траты энергии на магнитные поля или бесполезный нагрев.

И «минусы»:

• Преобразованный в генератор двигатель чувствителен к перепадам нагрузки.
• Частота вырабатываемого тока часто нестабильна.
• Такой генератор не может обеспечить промышленную частоту тока.

Если в вашем случае преимущества перевешивают недостатки, то применение асинхронного генератора целесообразно.

Какой двигатель стиральной машины лучше выбрать: комплексное сравнение

Вся информация о спецификациях мотора указана в паспорте стиралки. Всегда можно уточнить тип двигателя у продавца бытовой техники. Чтобы выбрать оптимальную машинку, нужно сравнивать все существующие типы моторов. Однако некоторые производители идут на определенные уловки, которые усложняют процесс подбора устройства. Сейчас сравним все двигатели по основным критериям.

Трение внутри двигателя

Например, замена подшипников – это более финансово затратная процедура. Статистика подтверждает, что ТЭН ломается намного чаще, чем щетки. Поэтому не стоит бояться износа этой комплектующей.

Уровень шума во время работы

Щетки действительно издают неприятный шелест, однако и инвертору свойственен писк. В любой стиралке ключевой источник шума – это не двигатель, а насос и барабан. В процессе отжима инверторные стиральные машины оптимальный вариант для кухни, поскольку они издают минимальный уровень шума. Коллекторный мотор работает на порядок громче.

Энергоэффективность

Стиралки с инверторным двигателем потребляют на 20% меньше электричества, чем устройства с другими моторами. Впечатляющая экономия осуществляется путем точечного контроля количества вращений, и нагрузки на мотор. Это происходит следующим образом: пользователь не до конца загружает барабан, а инверторный механизм обеспечит стабилизацию оборотов. Коллектор, наоборот, раскручивает барабан максимально.

Экономия есть, но на выходе она составляет около 5%, поскольку больше всего ресурсов потребляет ТЭН. Он обеспечивает оперативный нагрев воды, который требует максимум энергии.

Подводим итоги

Если уровень шума для вас не важен, а также вы готовы постоянно обслуживать стиралку, тогда можете смело покупать коллекторную машинку, не переплачивая за инвертор. Экономия будет действительно большой. Если вы хотите обзавестись мощной и бесшумной техникой, делайте выбор в пользу инверторной модели. На такие устройства производители дают гарантию до 10 лет. Однако она распространяется именно на двигатель, а не на все комплектующие, которые также могут ломаться в ходе эксплуатации.

Стиральные машины с коллекторным двигателем

Подавляющее большинство стиралок оснащено именно таким мотором. Конструкция устройства – корпус из высококачественного алюминия, внутри которого расположены аппаратные модули. Щетки обеспечивают контакт между двигателем и ротором. Через эти комплектующие ток подается на якорь, создавая магнитное поле, которое заставляет мотор вращаться.

Уровень электрического напряжения определяет интенсивность вращения. Коллекторный мотор расположен внизу стиралки. Он соединен со шкивом барабана специальным ремнем. Главные недостатки конструкции – щетки и ремень. В ходе эксплуатации машинки происходит естественный износ комплектующих. Щетки истираются, а ремень теряет эластичность. Поэтому детали приходится менять на новые.

Электрические щетки – главная особенность коллекторных моторов. Они издают своеобразный шелест во время работы техники.

Сила трения ремня преодолевается за счет увеличения объема потребляемой электроэнергии. Расход электричества возрастает, а КПД падает. Однако с этим утверждением можно спорить. Больше всего ресурсов потребляет ТЭН, а не мотор.

В чём отличие трёхфазных двигателей

Принцип работы трёхфазного двигателя не отличается от двухфазного, однако разницу можно заметить в конструкции. Вместо двух магнитных потоков их три, при этом они смещены относительно друг друга в пространстве и времени, что позволяет создать магнитный поток, вращающийся в нужном направлении и с нужной скоростью.

Стоит отметить, что при вращении поток создаёт ЭДС в роторных проводниках. В результате ротор продолжает вращаться даже в том случае, если пусковой момент превышает тормозной. Это явление получило название скольжения, который является если не ключевым, то очень важным параметром для двигателя. Именно от него зависит безопасность работы, поскольку достижение критического уровня скольжения снижает стабильность, и двигатель может пострадать от опрокидывания.

Таким образом, принцип асинхронного трёхфазного двигателя строится на взаимодействии ротора, создающего магнитное поле, и токов, которые присутствуют в данном поле. При этом без разницы частот вращения полей движение не начнётся. В широком применении униполярные трёхфазные двигатели применяются в циркулярке.

Производители

Первыми инверторными стиральными машинами для дома по праву можно назвать технику от LG. Большой популярностью среди потребителей пользуется модель Direct Drive, у которой помимо усовершенствованного мотора присутствует качественная барабанная конструкция, а также удобная дверка и расширенные возможности регулировки. Кроме двигателя, производители техники LG сменили барабан, сделав его поверхность не гладкой, а покрытой пузырями с разным диаметром. У данных моделей захват белья имеет новую форму и большую высоту. Инновации не только повышают качество процесса стирки, но и деликатно воздействуют на ткань.

Машина для стирки «6 Motion» способна предусмотреть разные движения барабана. У нее 6 вариантов вращательных движений:

• стандартные;
• реверсионные, что предусмотрены для качественного расщепления моющих средств;
• покачивающие, применяемые при замачивании белья;
• кручения, которые идеально выстирывают вещи;
• насыщающие, что равномерно распределяют моющие вещества на белье, которое было загружено;
• разглаживающие, обеспечивающие растягивание белья.

Бренд Samsung выпускает серию машин Crystal Standard, у которых не только вмонтирован инверторный двигатель, но и присутствует технология стирки пузырьками. При этом агрегат качественно выстирывает вещи даже при температуре 15 градусов. Машина имеет возможность работать не только в деликатном режиме, но и удаляет самые частые загрязнения, при этом экономя средства своего владельца. Техника Samsung не только функциональна, но и прекрасно вписывается в интерьер благодаря своему футуристическому дизайну.

Такие известные бренды, как Electrolux, Candy, Bosch, Whirlpool также реализуют стиральные машины-автоматы с мотором данного типа. У бренда AEG инверторные агрегаты продаются вместе с 10-летней гарантией. Большой популярностью пользуется белорусская техника «Атлант».

Инверторная стиральная машина относится к агрегатам, которые оснащены современными двигателями

Выбирая данный вид бытовой техники для личного использования, стоит брать во внимание такие моменты

• Энергоэффективность. В данном случае оптимальным вариантом считается товар, на котором обозначена буква «А» с плюсами. Стоит заметить, чем больше плюсов указано в маркировке, тем экономнее будет функционировать машинка.
• Скорость отжима. Обычно потребители приобретают агрегаты с отжимом 1600 оборотов в минуту. Однако, стоит помнить, что некоторые изделия могут быть повреждены даже при отжиме в 1000 оборотов в минуту.
• Вес. Этот показатель должен быть ориентирован на потребности семьи. К примеру, на 3- 4 человека барабан стиральной машины должен вмещать 6 кг белья.
• Шум. Уровень шума, который издает техника при стирке и отжиме, не должен быть больше 75 дб.
• Функциональность. Лучше купить такую стиральную машину, у которой есть контроль над пенообразованием, стирка при помощи пара, защита от детей, ночное высушивание, отложенный старт.

Современные инверторные стиральные машины являются простыми и удобными в эксплуатации. Перед покупкой стоит взвесить все плюсы и минусы такой техники, так как несмотря на массу преимуществ, агрегаты с инверторными моторами стоят дорого. В то же время стоимость таких машин оправдана высокой эффективностью.

Обзор стиральной машины с инверторным двигателем Hotpoint-Ariston WMSF 602 UA смотрите в следующем видео.

Область применения

В виду особенности конструкции и простоты изготовления, подобные электромоторы нашли основное применение в машинах и механизмах в которых не требуется большое усилие и мощность при работе.

В основном, такие моторы устанавливаются практически на всех бытовых приборах:

• мясорубки;
• фены;
• электрические миксеры;
• бытовые вентиляторы;
• небольшие маломощные бытовые станки;

Трехфазные асинхронные моторы имеют различную мощность, от 150 Вт до нескольких киловатт, и применяются в основном в промышленности в качестве моторов для машин и механизмов.

Применение подобного типа моторов обусловлено приемлемым с точки зрения соотношения мощность/производительность, к тому же, как и их простейшие собраться такие двигатели не требуют большого внимания и кропотливого обслуживания, в особенности те типы корпуса, которые специально разработаны для работы в тяжелых условиях производства.

В виду различных конструкторских задач, стоящих перед разрабатываемыми машинами и механизмами в промышленном, серийном производстве, нашли свое применение асинхронные линейные электромоторы основных четырех видов:

Читать также: Как отремонтировать корпус аккумулятора

Трехфазные двигатели

С фазным ротором.

Особенностью конструкции является заложенный принцип работы однофазного асинхронного двигателя – у него только одна обмотка статора рабочая. А вот для пуска используется дополнительная обмотка, ее назначение – подключение к сети посредством конденсатора. Такое подключение используется для создания начального сдвига фаз и пускового момента, проще говоря, для того, чтобы вал начал вращаться.

Второй тип электрических моторов – двухфазные двигатели, имеют две рабочие обмотки. Такое техническое решение позволяет наиболее эффективно работать от однофазной сети, используя фазосдвигающий конденсатор для получения вращающегося магнитного поля.

Трехфазные асинхронники, имеют в своем составе по одной обмотке на каждую фазу подаваемого напряжения – три рабочие обмотки с соответствующим сдвигом относительно друг друга на 120 градусов. Это позволяет при включении в трехфазную сеть, получить электрическое поле, приводящее в движение короткозамкнутый ротор.

Для четвертого трехфазного асинхронника с фазным ротором, статор устроен таким же образом – три обмотки с соединением по типу звезда.
