Нива для путешествий (ВАЗ-2121 «Auviga»)
Не обошлось и без модификации для путешественников, которая состояла из двух независимых частей – передняя часть автомобиля представляла собой пикап, сделанный из короткобазной Нивы. Поверх этого пикапа укладывалась и затягивалась двумя креплениями вторая часть, собственно и состоящая из комнаты с окнами и дверью. Данная часть имела одну колёсную ось, абсолютно идентичную колёсной базе любых других Нив. Поскольку автомобиль был достаточно большим, на передние крылья для безопасности прикручивались большие зеркала. Таких моделей было изготовлено около 2 единиц. В связи с распадом СССР производство данной Нивы прекратилось.
Слабые места двигателя ВАЗ 21214
Блок цилиндров. Данное слабое место проявляется на разных моделях Нивовских моторов, в том числе на рассматриваемом ранее 21213. По причине недостаточного контроля качества сборочный узел изготавливается с высоким процентом заводского брака. Если коротко, не выдерживается глубина сверления отверстий для шпилек впускного коллектора, в результате чего отверстия встречаются с отверстиями для шпилек распредвала.
Таким образом получаются Г-образные сквозные каналы. После монтажей шпилек на заводе соединения, какое-то время остаются герметичными и проблема при приемке испытаний двигателей работниками ОТК не выявляется. После продажи у новых авто, имеющих небольшие пробеги, при резких торможениях по шпилькам начинает просачиваться масло на горячий впускной коллектор, да так, что дым от сгораемого коллекторе масла валит из-под крышки капота, соответственно, в салоне нечем дышать.
Эскиз к техническому заданию по устранению течи масла из-под шпилек выпускного коллектора.
- Демонтировать крышку ГЦ;
- Выкрутить две шпильки крепления корпуса подшипников (см. эскиз) и удалить из резьбовых отверстий масло;
- Тщательно обезжирить отверстия и шпильку;
- Нанести на нижние резьбы шпилек герметик УГ-10 или его аналоги;
- Установить шпильки на место;
- Затянуть гайки корпуса подшипников;
- Осуществить монтаж крышки головки цилиндров;
- Подождать не менее 30 минут для схватывания герметика.
Первые «Нивы»
Специально для испытаний «Нивы» был разработан новый ГОСТ. Он стал компиляцией существовавших на тот момент «легковой» и «внедорожной» программ. ВАЗ-2121 достойно показал себя на фоне конкурентов: прототипа ИЖ-14, судьба которого на тот момент уже была решена, ЛуАЗа, УАЗа, а также именитых зарубежных «гостей» – Range Rover и Land Rover 88. По итогам испытаний был вынесен вердикт: автомобиль пригоден для постановки на производство и экспорта.
Большую роль в судьбе автомобиля сыграл Петр Михайлович Прусов – его главный конструктор. Он всеми силами отстаивал известный нам сейчас облик автомобиля. Дело в том, что многие критики и государственные чиновники хотели максимально упростить и удешевить конструкцию автомобиля. Первые прототипы, получившие название «крокодил», выглядели совсем уж неказисто и мало чем отличались от сурового армейского собрата УАЗика. Прусов смог дойти до самого Косыгина и отстоять свой проект несущего закрытого кузова, который и придал «Ниве» неповторимый и запоминающийся внешний вид.
Нужно сказать, что испытания автомобилей-прототипов проходили очень строго, в обстановке секретности, даже несмотря на то, что автомобиль был гражданским. На проходящие испытания машины навесили эмблемы выдуманной марки Formika (в переводе с латыни – «муравей»), а особо любопытным внедорожник представляли «Фиатом» родом из Румынии. Люди охотно верили. Ходит даже такой анекдот: ведущий конструктор проекта Петр Прусов, прилетев в командировку, прямо в ташкентском аэропорту узнал, что в республике проходит испытания некий новый «Фиат». Испытания в условиях Средней Азии подошли к концу в 1973 году, когда «Нива» и приобрела ставший классическим облик. Все последующие изменения коснулись лишь внешних элементов машины.
Серийная Нива с дизельным двигателем
Идею установки дизельного двигателя на модель Нива 2121 с самого начала пытались реализовать инженеры на заводе. Для Нивы предполагалось использовать отечественную версию 1.5-литрового турбодизельного мотора. С таким агрегатом опытные образцы не смогли эффективно справляться с ездой по бездорожью по причине недостаточной мощности. Следующим шагом стала установка аналогичного дизеля на 3-х и 5-и дверную версию Нивы, но уже с увеличенным рабочим объемом до 1.9 литра. Данные попытки успехом не увенчались, дизельная Нива с указанными ДВС не попала в серию.
Отказавшись от идеи поставить собственный дизель на Ниву, инженеры предложили вариант установки дизельного двигателя марки Peugeot. Французский дизель получил заводской индекс Peugeot xud9sd, имеет несколько версий с различной форсировкой (69-75 л.с.) и широко представлен на разных моделях автомобилей.
Конструкция мотора: дизельный, рядный, 4-цилиндровый, с продольным расположением. Рабочий объем: 1905 см3. Одна из модификаций этого дизеля при установке на Ниву обеспечила машине следующие динамические показатели и эксплуатационные характеристики:
| Максимальная мощность: | 48 кВт (69 л.с.) при 4600 об/мин |
| Крутящий момент: | 121 Нм/2200 об/мин |
| Максимальная скорость: | 120 км/ч |
| Разгон 0-100 км/ч: | 25 сек |
| Средний расход топлива на 100 км: | 8,0-8,7 л |
Нива с таким дизелем оказалась экономичной и неплохо показала себя на бездорожье, так как дизельный мотор Peugeot xud9sd обеспечивал полноприводному автомобилю приличный крутящий момент на «низах». Дополнительным плюсом импортного дизельного двигателя на Ниве оказалась его надежность и относительная простота в ремонте и обслуживании.
Что касается динамики, Нива 2121 с двигателем Peugeot xud9sd разгонялась до «сотни» очень медленно. Акцент был сделан на главном целевом назначении автомобиля — повышенная проходимость на тотальном бездорожье. Модель Нива с дизельным двигателем Пежо попала в серию, но машина выпускалась ограниченными партиями, а также шла исключительно на экспорт. В 2009 году серийное заводское производство дизельной Нивы полностью прекратилось.
Двигателя Нивы
Ниже представлен список с подробным описанием характеристик устанавливаемых на Ниву имеющую индекс, начинающийся на 2121 и далее. Все двигателя Нивы имеют 8-клапанный двигатель с цепным приводом газораспределения.
Двигатель 2121
Данный ДВС достался Ниве от ВАЗ 2106, но, конечно же, модернизированный. В нем был увеличен объем до 1,6 литра, что позволило снять с мотора большое количество лошадиных сил, которые так необходимы для полного привода. Двигатель оснащался двухкамерным карбюратором увеличенного объема, что так же положительно сказывалось на технических характеристиках авто. Данный двигатель устанавливался практически без изменений до 2005 года, в 1995 году ДВС подвергся небольшой доработки, и объем его увеличился до 1,7 литра.
Технические характеристики
| 1,6 литра до 1995 г.в. | 1,7 литра после 1995 до 2005 г.в. | |
| Тип | Бензиновый | Бензиновый |
| Объем (см3) | 1580 | 1696 |
| Мощность (л.с.) | 80 | 81 |
| Крутящий момент (Нм) | 116 | 129 |
| ГРМ | Цепь | Цепь |
| Охлаждение | Жидкостное | Жидкостное |
| Количество клапанов | 8 | 8 |
| Количество цилиндров | 4 | 4 |
| Система питания | Карбюратор | Карбюратор |
| Макс. Скорость (км/ч) | 130 | 134 |
| Расход топлива | 10,8 | 11,2 |
Двигатель 21214
В 2005 году волжский автомобильный завод из-за введения ЕВРО стандартов переходит на инжекторные двигателя. Данный двигатель имеет индекс 21214 с объемом двигателя в 1,7 литра и с впрыском топлива по методу распределения через форсунки. Данный двигатель получился довольно удачный и буквально вывел Ниву на новый уровень. Инжектор позволил добиться более приятной работы двигателя, облегченного запуска и экономии топлива. Двигатель продолжает выпускаться по сегодняшний день на автомобилях Нива Урбан и Нива 4х4.
Технические характеристики
| Тип | Бензиновый |
| Объем (см3) | 1696 |
| Мощность (л.с.) | 83 |
| Крутящий момент (Нм) | 127,5 |
| ГРМ | Цепь |
| Охлаждение | Жидкостное |
| Количество клапанов | 8 |
| Количество цилиндров | 4 |
| Система питания | Инжектор |
| Макс. Скорость (км/ч) | 134 |
| Расход топлива | 9,1 |
Модификации двигателя ВАЗ 21214 и их отличия
| Модификация мотора | Наличие ГУР | Выпускной коллектор | Класс экологичности ЕВРО |
| 21214-41 | + | сварен из нерж. стали | 3 |
| 21214-34 | _ | литой из чугуна | |
| 21214-33 | + | ||
| 21214-32* | |||
| 21214-31 | сварен из нерж. стали | 4 | |
| 21214-30 | — |
*21214-32 – имеет топливные трубки с быстрыми разъемами, маховик под сцепление 215 мм (на остальных моделях на 200 мм).
Геометрия блока цилиндров 21214 и 21213 одна и та же. Гильзы в цилиндрах не предусмотрены. Из-за применения эжектора изменена конфигурация передней крышки двигателя для монтажа датчика положения коленчатого вала. Для монтажа ГУР на блоке сделано отверстие для установки кронштейна, дополнительно, имеется резьбовое отверстие для установки датчика детонации, а также резьбовые отверстия со шпильками для монтажа кронштейна модуля зажигания.
ШПГ досталась от 21213. Коленвал 21213-1005015 задает ход поршня – 80мм. Шкив коленвала отличается наличием зубьев по наружному диаметру для работы датчика положения коленчатого вала. Последние модели ДВС оснащены демпфирующим шкивом (21214-1005058-10). Наличие демпфера позволило снизить нагрузки на коленчатом валу для исключения срезания шпонки, а также сделать работу менее шумной.
Головка цилиндров 21214-1003011-30 (36) доработана из головки от 21213. Для доработки потребовалось ввести отверстия для установки датчика фаз и шпилек для монтажа впускного ресивера. Для установки гидрокомпенсаторов в головке отлиты приливы в которых выполнены резьбовые отверстия. С введением гидрокомпенсаторов тепловых зазоров в конструкции головки упразднены регулировочные болты. По отдельным трубкам к гидрокомпенсаторам поступает масло под давлением. Имеются два вида головок: российские 21214-1003015 и канадские 21214-1003015-30. Отличие головок следующие: у первых, диаметр резьб в отверстиях под гидрокомпенсаторы М18/1,5, колодцы под гидрокомпенсаторы не имеют дренажных отверстий; у вторых, отверстия М24х1,5, а колодцы с дренажными отверстиями (маркировка выполнена в отливке). Взаимозаменяемость головок, как и гидроопор старой и новой конструкции не возможна. Применена новая масляная рампа 21214-1007180-30 из нержавеющей стали, подводящая масло к гидрокомпенсаторам. Взаимозаменяемость с рампой 21214-1007180 сохранилась.
Рычаги клапанов 21214-1007116-30 в отличие от предыдущих 2101-1007116, имеют меньший радиус (11 мм) опоры площадки взаимодействующей с кулачком распределительного вала, а также, дополнительную проточку со стороны гидрокомпенсатора. Оба варианта рычагов взаимозаменяемые.
В приводе распределительного вала ГРМ вместо двухрядной цепи применена однорядная цепь 21214-1006040-03 на роликах и втулках. Однорядные звездочки для цепи взяты с мотора 2123. У звездочки масляного насоса для повышения производительности масляного насоса и улучшения работы гидронатяжителя цепи и гидрокомпенсаторов, уменьшено количество зубьев до 30. Внешнее отличие дополняет цельная стальная трубка диаметром 6 мм, для подвода масла к гидронатяжителю цепи. У предыдущих моделей двигателей применена свертно-паяная трубка меньшего диаметра.
Распределительный вал 21214-1006010 оригинален измененным профилем кулачков, может взаимозаменяться с валом от 21213.
Генератор на 80 ампер один и тот же, что на 2112, с небольшим отличием по диаметру шкива 80 мм под приводной ремень 2107-1308020 (944 мм).
Выпускной коллектор может быть из чугуна или из «нержавейки». Чугунный коллектор изготавливается литьем. Вариант коллектора из нержавеющей стали имеет сварную конструкцию. Сварной коллектор легче и быстро прогревается, что хорошо для работы катализатора расположенного в коллекторе. Кроме того, в выпускной коллектор устанавливается датчик кислорода.
Впускной коллектор, топливная рампа (2123-1144010-11) заимствованы с двигателя 2123. Форсунки системы впрыска топлива фирмы SIEMENS VAZ 20734 (желтого цвета), на ранних движках устанавливали форсунки (0280 158 110).
Модуль зажигания от двигателя 2112.
Электронное управление осуществляется ЭБУ BOSCH MP 7.9.7. или ЯНВАРЬ 7.2 в зависимости от года выпуска и модификации ДВС.
Систему охлаждения стали собирать с применением прокладок с эластичным полимерным валиком, что позволило улучшить герметичность системы. В состав водяного насоса (помпы) введен сальник (манжет) более устойчивый к износу и потере свойств.
Сделано в ссср

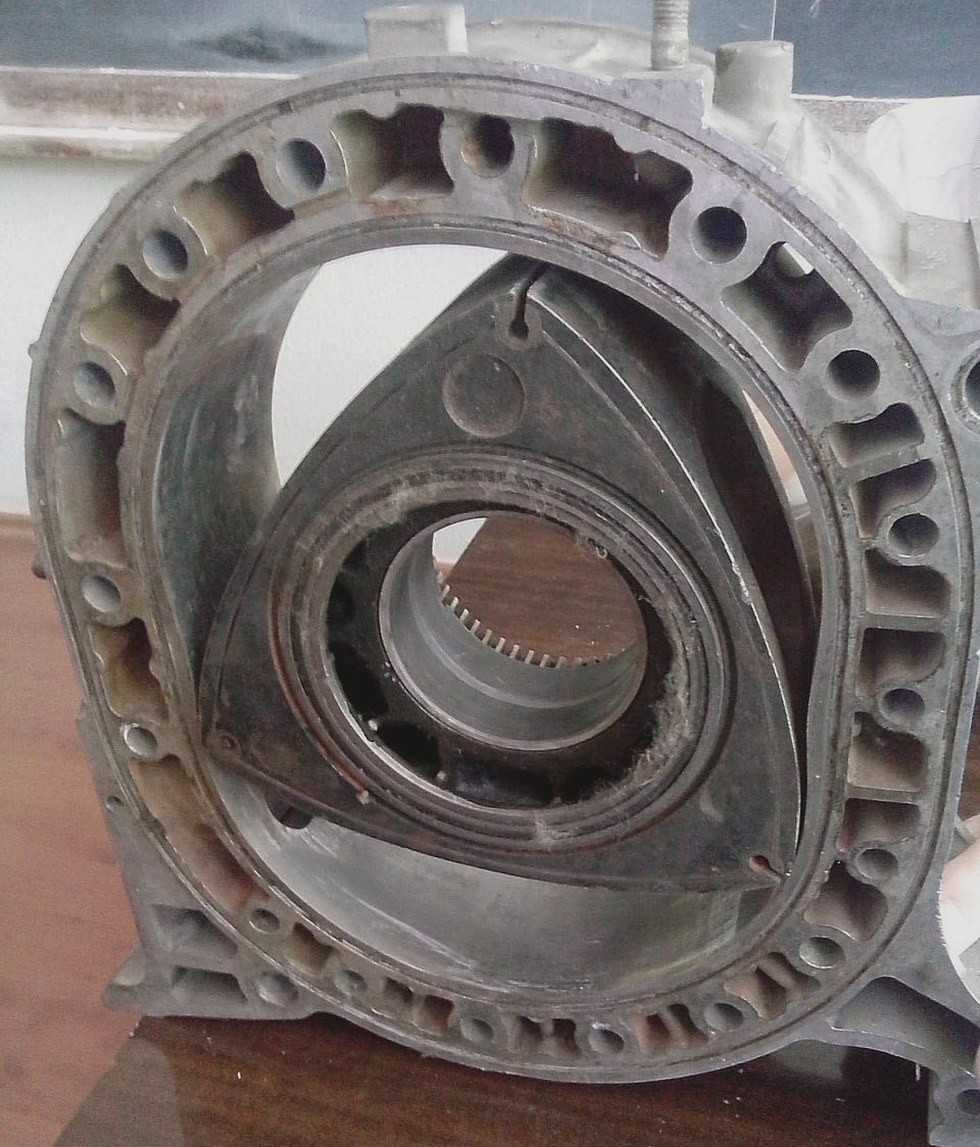

Как же идея заняться выпуском роторно-поршневых двигателей могла возникнуть на ВАЗе? Над различными альтернативными конструкциями поршневых двигателей в СССР работали еще в середине ХХ века — разумеется, не для автомобилестроения, а для авиации. Потенциально такие моторы могли обеспечить более высокую отдачу, что было особенно ценно в самолётостроении.
Поэтому разработка Ванкеля и её практическое воплощение на серийных автомобилях в Советском Союзе не осталось незамеченным. Более того, лёгкий и мощный мотор мог стать востребованным для некоторых автомобилей специального назначения — например, так называемых «догонялок» или спортивных автомобилей.
Традиционно для автопрома СССР волевое решение могло быть принято лишь «на самом вверху» — то есть, на уровне министерства.
Однако ротором на ВАЗе занялись по распоряжению Генерального директора Волжского автозавода в 1973 году – казалось бы, по собственному усмотрению. Но не все так просто: до того, как перейти на новый проект – строительство Волжского автогиганта, еще в 1965-м Виктор Николаевич Поляков занимал пост заместителя министра автомобильной промышленности СССР, а в 1975-м он и вовсе вернулся в министерское кресло, возглавив Минавтопром СССР.
Итак, после выхода соответствующего приказа Генерального директора было создано специальное конструкторское бюро, в задачу которого входила не только разработка моторов собственной конструкции, но и устранение «родовых недостатков» мотора Ванкеля, о которых советские конструкторы уже были осведомлены.
В отличие от западных коллег, под «собственной конструкцией» в СССР подразумевалась действительно разработка своего варианта, а не покупка патента или готовой лицензии. Как и в случае с автоматической трансмиссией для ГАЗ-13 Чайка, советские инженеры за неимением вариантов были вынуждены изготовить свой вариант односекционного мотора Ванкеля, разобрав для этого один японский РПД.
Мотор в Тольятти конструировали, тщательно изучив изнутри японский агрегат. Получилось, но не сразу.
Уже на ранних этапах на ВАЗе столкнулись с тем, что при компактности и высокой энерговооруженности легкий и мощный РПД был не слишком экономичным и экологичным, а также отличался частым выходом из строя уплотнений. По сути, с этой проблемой десятилетиями боролись все, кто брался за двигатели конструкции Ванкеля, начиная с самого немецкого инженера – носителя этой фамилии.
Первый опытный образец СКБ РПД под обозначением ВАЗ-301 был готов уже в 1976 году, но о любом запуске в серию ротора в Тольятти было говорить еще рано — конструкция получилась явно «сырой».
Вазовский вариант роторно-поршневого двигателя оценил даже… сам Феликс Ванкель, который специально для этого посетил Волжский автозавод. «Отец ротора» одобрил общую компоновку тольяттинского РПД.

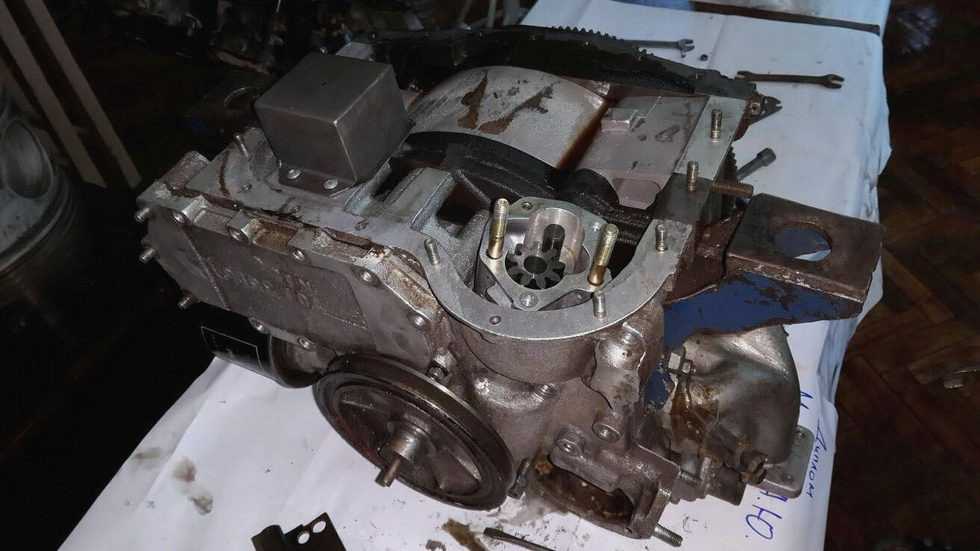

Двигатель ВАЗ-311 в разобранном состоянии
Для того, чтобы выявить недостатки конструкции в условиях реальной эксплуатации, была выпущена партия из 50 двигателей, которые установили на пять десятков Жигулей, но всего через полгода все моторы, кроме одного (!), пришлось заменить на традиционные. Уплотнения и подшипники быстро выходили из строя, а кроме того, мотор оказался плохо сбалансированным и достаточно прожорливым.
Модификации двигателя ВАЗ 21214 и их отличия
| Модификация мотора | Наличие ГУР | Выпускной коллектор | Класс экологичности ЕВРО |
| 21214-41 | + | сварен из нерж. стали | 3 |
| 21214-34 | _ | литой из чугуна | |
| 21214-33 | + | ||
| 21214-32* | |||
| 21214-31 | сварен из нерж. стали | 4 | |
| 21214-30 | — |
*21214-32 – имеет топливные трубки с быстрыми разъемами, маховик под сцепление 215 мм (на остальных моделях на 200 мм).
Геометрия блока цилиндров 21214 и 21213 одна и та же. Гильзы в цилиндрах не предусмотрены. Из-за применения эжектора изменена конфигурация передней крышки двигателя для монтажа датчика положения коленчатого вала. Для монтажа ГУР на блоке сделано отверстие для установки кронштейна, дополнительно, имеется резьбовое отверстие для установки датчика детонации, а также резьбовые отверстия со шпильками для монтажа кронштейна модуля зажигания.
ШПГ досталась от 21213. Коленвал 21213-1005015 задает ход поршня – 80мм. Шкив коленвала отличается наличием зубьев по наружному диаметру для работы датчика положения коленчатого вала. Последние модели ДВС оснащены демпфирующим шкивом (21214-1005058-10). Наличие демпфера позволило снизить нагрузки на коленчатом валу для исключения срезания шпонки, а также сделать работу менее шумной.
Головка цилиндров 21214-1003011-30 (36) доработана из головки от 21213. Для доработки потребовалось ввести отверстия для установки датчика фаз и шпилек для монтажа впускного ресивера. Для установки гидрокомпенсаторов в головке отлиты приливы в которых выполнены резьбовые отверстия. С введением гидрокомпенсаторов тепловых зазоров в конструкции головки упразднены регулировочные болты. По отдельным трубкам к гидрокомпенсаторам поступает масло под давлением. Имеются два вида головок: российские 21214-1003015 и канадские 21214-1003015-30. Отличие головок следующие: у первых, диаметр резьб в отверстиях под гидрокомпенсаторы М18/1,5, колодцы под гидрокомпенсаторы не имеют дренажных отверстий; у вторых, отверстия М24х1,5, а колодцы с дренажными отверстиями (маркировка выполнена в отливке). Взаимозаменяемость головок, как и гидроопор старой и новой конструкции не возможна. Применена новая масляная рампа 21214-1007180-30 из нержавеющей стали, подводящая масло к гидрокомпенсаторам. Взаимозаменяемость с рампой 21214-1007180 сохранилась.
Рычаги клапанов 21214-1007116-30 в отличие от предыдущих 2101-1007116, имеют меньший радиус (11 мм) опоры площадки взаимодействующей с кулачком распределительного вала, а также, дополнительную проточку со стороны гидрокомпенсатора. Оба варианта рычагов взаимозаменяемые.
В приводе распределительного вала ГРМ вместо двухрядной цепи применена однорядная цепь 21214-1006040-03 на роликах и втулках. Однорядные звездочки для цепи взяты с мотора 2123. У звездочки масляного насоса для повышения производительности масляного насоса и улучшения работы гидронатяжителя цепи и гидрокомпенсаторов, уменьшено количество зубьев до 30. Внешнее отличие дополняет цельная стальная трубка диаметром 6 мм, для подвода масла к гидронатяжителю цепи. У предыдущих моделей двигателей применена свертно-паяная трубка меньшего диаметра.
Распределительный вал 21214-1006010 оригинален измененным профилем кулачков, может взаимозаменяться с валом от 21213.
Генератор на 80 ампер один и тот же, что на 2112, с небольшим отличием по диаметру шкива 80 мм под приводной ремень 2107-1308020 (944 мм).
Выпускной коллектор может быть из чугуна или из «нержавейки». Чугунный коллектор изготавливается литьем. Вариант коллектора из нержавеющей стали имеет сварную конструкцию. Сварной коллектор легче и быстро прогревается, что хорошо для работы катализатора расположенного в коллекторе. Кроме того, в выпускной коллектор устанавливается датчик кислорода.
Впускной коллектор, топливная рампа (2123-1144010-11) заимствованы с двигателя 2123. Форсунки системы впрыска топлива фирмы SIEMENS VAZ 20734 (желтого цвета), на ранних движках устанавливали форсунки фирмы «BOSCH» (0280 158 110).
Модуль зажигания от двигателя 2112.
Электронное управление осуществляется ЭБУ BOSCH MP 7.9.7. или ЯНВАРЬ 7.2 в зависимости от года выпуска и модификации ДВС.
Систему охлаждения стали собирать с применением прокладок с эластичным полимерным валиком, что позволило улучшить герметичность системы. В состав водяного насоса (помпы) введен сальник (манжет) более устойчивый к износу и потере свойств.
Тюнинг двигателя 2106 своими руками
Увеличение объема двигателя ВАЗ 2106
Всем владельцам рано или поздно стандартных 75 сил перестает хватать, автомобиль начинает казаться вялым, неедущим и встает вопрос как увеличить мощность двигателя 2106 . Наиболее экономичным и простым тюнингом является расточка двигателя ваз 2106 на 3 мм под 82 мм поршень. Точить больше не получится, стенки блока становятся совсем тонкими, остается только гильзовка блока. Для получения более моментного мотора и дальнейшего наращивания объема до 1,8л. нужно увеличивать ход поршня до 84 мм. В остальном модернизация, доработка и форсирование двигателя 2106 1:1 повторяет доработку 2103.
Двигатель от Приоры на ВАЗ 2106
Завалялся лишний приоромотор в гараже? Не спешите отправлять его на свалку, есть идея получше. Установка 16 клапанного двигателя на Ваз 2106, это один из лучших способов получить надежных 100 л.с, но в тоже время процедура довольно непростая, придется пилить болгаркой моторный щит, переваривать поддон, установить подшипник коленвала 2101 на восьмерочный, родная коробка остается, сцепление меняется на приоровское. Кроме того, доработки потребует маховик, система выпуска, охлаждения и привод акселератора. Не пугает? Тогда попробовать стоит. Материалы с поэтапным фотоотчетом широко доступны, найти труда не составит. С двигателем 2112 на Ваз 2106 ситуация аналогичная, в любом случае подобный свап лучше чем выжимать соки со старого классического мотора. Все это реализуемо и с Нивой 1.7 и 1.8
Турбо двигатель ВАЗ 2106
Самый дорогой способ повышения мощности двигателя ваз 2106 это турбина и используется только фанатами ради веселья, развлечения и т.д.
Самый популярный отечественный внедорожник ВАЗ 2121 «Нива» был разработан на базе вазовской шестерки. Двигатель также остался от ВАЗ 2106, но получил косметические доработки. Позже был создан двигатель 213 на 1,7 литра и мотор 2130 на 1,8 литра. Наряду с обычной «Нивой» выпускается и Chevrolet Niva, на которую устанавливают немного измененный двигатель 213.
Двигатель ВАЗ 2106
Базовый агрегат для «Нивы» является эволюцией движка от «тройки», и от мотора 2103 его отличают увеличенный до 79 мм поршень, при прежнем блоке цилиндров.
Также актуален инжекторный агрегат 21067, который накрыт ГБЦ от инжекторного 21214-го. В ходе эксплуатации выяснилось, что стабильностью отличается именно карбюраторный вариант.
Рядный двигатель 2106 и карбюраторный и инжекторный получил 4 цилиндра с расположенным вверху распредвалом и цепным приводом ГРМ.
Двигатель нужно отнести в классический разряд высокоблочных агрегатов.
Неисправности: причины, устранение
По результатам многолетней эксплуатации мотор 21213 имеет следующие поломки:
| Мотор не запускается | 1)не открывается заслонка карбюратора при воспламенении
2)поломка топливонасоса 3)внутри карбюратора нет бензина |
1)герметизация пускового устройства
2)замена или ремонт 3)промывка фильтров и топливопровода |
| ДВС глохнет в режиме ХХ | 1)поломка системы управления
2)поврежденная трубка дренажа 3)сбой регулировок ХХ |
1)замена шлангов, прокладок и фитингов
2)замена трубки 3)регулировка холостого хода винтами |
| Повышенные вибрации | Свечи зажигания работают некорректно | Замена свечей |
| Снижение приемистости и мощности | 1)заслонки открываются недостаточно
2)засор воздушного фильтра 3)сбой зажигания 4)поломка топливного насоса 5)поломка карбюратора |
1)регулировка привода ДЗ
2)замена расходника 3)ремонт и регулировки 4)ремонт 5)настройки или прочистка |
Конструкция мотора 21213
Недостатки двигателя ВАЗ 21214
Частые производственные дефекты (брак) гидроопор рычагов клапанов (гидрокомпенсаторов). По причине низкого уровня технологической дисциплины и технического контроля на предприятиях изготовителей прецизионных пар для гидроопор детали производятся с высоким количеством брака, так и при сборке головок на головном предприятии (не выдерживаются допуски при механической обработке, присутствуют посторонние предметы, зажим плунжера в корпусе гидроопоры в следствие несоблюдения момента затяжки при монтаже в головку). По этой причине, в случае износа гидроопор, приходится ставить новую головку в сборе с гидроопорами.
Последние модификации моторов оснащены проверенными временем гидроопорами рычагов клапанов от фирмы INA. По ним точно можно сказать, что риск с деформацией корпуса при затяжке сведен к нулю. На фото ниже показана гидроопора нового образца (с резьбой М 24×1,5) в деталях (корпус, плунжер) и в сборке.
P.S. Уважаемые автовладельцы! С какими слабыми местами и недостатками пришлось познакомиться вам по данному движку?
Городская Нива (Lada 4х4 «Urban»)
Одной из последних новинок стала модель Lada 4х4 Urban, которая на данный момент выпускается АвтоВАЗ-ом. Внешними особенностями данной модели являются лёгкий тюнинг внешних элементов кузова (видоизменённый бампер и решётка радиатора) и легкосплавные диски диаметром 16 дюймов. Помимо этого, в автомобиле установлены электростеклоподъёмники, обогреваемые зеркала с электроприводом, подогреваемые сиденья и долгожданный кондиционер. Завод-изготовитель предлагает 9 вариантов цветов разных оттенков. Двигатель и МКПП устанавливаются в единственном варианте каждый. Более бюджетного внедорожника с нулевым пробегом не существует, ведь стоимость Нивы Urban на начало апреля 2017 года составляет чуть больше полумиллиона рублей.
Установка силового узла
Выполнив все подготовительные работы, можно приступать к монтажу мотора. У профессионального ремонтника этот процесс редко забирает более одного дня. Собственноручное участие потребует побольше времени и усилий.
Наибольший объем работ придется провести с переделкой охлаждающей и выпускной системы. Старый коллектор от ВАЗ ранних выпусков не подойдет к «приорскому» мотору, как и соединительные патрубки, некоторые элементы системы охлаждения. Рассматриваемые детали проблематично приобрести в готовом виде, но их можно сделать под заказ или с использованием газосварки.
Подгонку рассматриваемых изделий осуществляют после того, как новый силовой агрегат с блоком цилиндров установлен на подушки. Специалисты рекомендуют перенести горловину для заливки масла в мотор, поскольку она упирается в перегородку, что усложняет процесс заливки смеси и постановки клапанной крышки.
