Как проверить давление в топливной рампе автомобилей lada

Схема электрическая принципиальная модуля управления светотехникой ВАЗ 2170 (Приора).

Схема электрическая принципиальная модуля управления светотехникой ВАЗ 2170 (Приора).

Схема модуля.

Распиновка модуля.

Варианты тюнинга передних и задних фар на ваз 2110 (2112) своими руками

1 Условные обозначения и указатель – белого цвета с подсветкой “на просвет” светло-зеленого цвета. 2 Позиция клавиши или колеса нефиксированная. 3 Цвет контрольных сигнализаторов в неподсвеченном состоянии однотонный серый, переходящий в черный; в подсвеченном состоянии: – желтый, для выключателя задних противотуманных фонарей; – зеленый для выключателя передних противотуманных фар. 4 Условные обозначения на электрической схеме: А1 – регулятор освещения приборов; А2 – переключатель корректора света фар; А3 – переключатель наружного освещения; А4 – выключатель передних противотуманных фар; А5 – выключатель задних противотуманных фонарей; ХL1_ ХLn – светодиоды подсветки условных обозначений (символов); ХL2 – светодиод подсветки указателя переключателя наружного освещения; ХL3 – светодиод подсветки контрольного сигнализатора включения задних противотуманных фонарей; XL4 – светодиод подсветки контрольного сигнализатора включения передних противотуманных фар.

Модуль управления светотехникой 21720-3709820-20.

Разные способы замера

Кроме замера «в стенку», существует масса других способов замера своими руками. Один из вариантов проверки топливного нагнетателя – диагностика «на пробку». В этом случае обратка пережимается на две секунды, мотор запускается, снимается показатель давления.

Ещё один вариант тестирования. Обороты силовой установки повышаются до трех тысяч оборотов в минуту. Одновременно нужно следить за показаниями прибора. Если давление падает в 0 – это признак «умершего» насоса.

Измеряется давление на рампе так:

• на патрубок наматывается фум-лента;
• шланг прибора усиливается хомутом (если самодельный);
• на близлежащие детали укладывается тряпка, чтобы топливо не вылилось (особенно тщательно нужно закрыть генерирующее устройство, в целях исключения пожароопасной ситуации в моторном пространстве);
• на топливной рампе есть колпачок, его надо выкрутить;
• открывается доступ к отверстию с ниппелем – последний откручивается колпачком от автомобильного колеса;
• чтобы бензин сильно не брызнул, надо заранее стравить давление в ТС;
• конец шланга измерителя вдевается в отверстие рампы, тоже фиксируется хомутом;
• тряпка убирается, мотор запускается, снимаются показания.

Статья в тему: Промывка радиатора печки без снятия: пошаговое руководство

На ТС без обратки.

1. Надо замерить давление на выходе модуля топливного насоса (расположен на топливном баке). Для замера подойдёт шланг с диаметром восемь миллиметров, обязательно стойкий к бензину. В качестве измерителя подойдёт обычный манометр.
2. С манометра снимается родной шланг, вдевается 8-миллиметровый. Снимаются показания давления, которые должны быть в пределах 5-7 атм.

Замеры делаются по-разному:

• при включённом зажигании смотрят, насколько подскакивает стрелка шкалы;
• замеры проводятся со снятым шлангом РДТ (датчиком топлива);
• отдельный тест давления в режиме холостого хода;
• проверка с пережатым шлангом обратного слива.

Чем грозят неполадки в работе РДТ

Со временем двигатель заводится всё хуже. Топливо начинает выходить из щелей, что приводит к сильному повышению его расхода. При неравномерной смене давления нарушается динамика движения, возникают всплески, машина дёргается при разгоне.

Можно ли отремонтировать вышедшую из строя деталь? В большинстве случаев нет, приходится полностью её менять. Ремонтные узлы почти всегда неразборные. Некоторые специалисты предлагают отремонтировать компонент, но делать это опасно. Лучше купить новый регулятор — благо, он стоит недорого.

Определение нарушений в работе РТД — не слишком сложная задача, с которой вполне можно справиться самостоятельно. Помните, что эту часть машины нужно периодически проверять. Вовремя обнаружив проблему, вы защитите важные компоненты авто от быстрого износа.

Как проверить и отрегулировать давление топливного насоса приора

Нормальное давление топливного насоса Приора необходимо для осуществления процесса подачи горючей смеси в карбюратор и его нормального распыления через жиклеры. Малейшее нарушение в работе данной системы приводит к тому, что в камеру сгорания подается либо чрезмерно насыщенная, либо обедненная смесь, из-за чего двигатель работает ненормально. Как проверить давление топливного насоса, и что следует предпринимать, если оно отклонено от нормы?

Проверка давления топливного насоса

Первым делом, которое нужно сделать, является нарочная проверка работы насоса. Для этого достаточно повернуть ключ зажигания не в крайнее положение и прислушаться, включается ли электробенсонасос (а именно такая вариация ставится в автомобиле Лада Приора). Если слышен несколько секунд шум, после чего щелчок — все нормально.

При помощи манометра проверка выполняется на рампе — именно там скрывается защитный колпачок клапана, который не позволяет внутрь попасть воздуху, однако выдавливает давлением топливо наружу. Первым делом следует открутить колпачок и проверить, не прорвана ли в нем резинка — это может быть главной причиной неработоспособности топливного насоса. Если он поврежден — лучше полностью заменить, благо, стоит он дешево. Затем скручивается золотник. Далее к выходу защитного клапана из насоса и подключается манометр. Нормальное давление — в диапазоне 380-400 кПа. Если оно будет ниже, то либо насос вышел из строя, либо в системе есть засор. Если больше, то вполне возможно, что неисправен внутренний манометр топливного насоса, и он просто чрезмерно качает горючее к карбюратору. Заменить его несложно.

Естественно, что перед тем, как проверить давление, включается зажигание, но сам двигатель — нет. Насос при этом сам выровняет давление до нужного параметра. Если этого не сделать, то давление будет на уровне 1 атмосферы с небольшим отклонением, ведь подкачка не выполняется.

Также следует учитывать, что все манипуляции проводятся при сниженном давлении топливного насоса. Для этого потребуется:

• снять заднее сидение и получить доступ к насосу (вывернув несколько винтов на прорезиненной крышке);
• отжать фиксатор и дать выработаться полностью топливу (двигатель будет на нейтральной передаче и заглохнет буквально спустя несколько секунд);
• далее необходимо включить зажигание и выровнять давление;
• рекомендуется также секунд на 2-3 включить стартер и тут же сбросить ключ зажигание в исходное положение (выключить зажигание).

Что будет при отклонении давления от нормы

Если давление в топливном насосе будет слишком большим, то в карбюратор будет подаваться слишком большое количество топлива.

Воздух через фильтр будет с ним смешиваться и сгорать в цилиндре. Но если горючего много, а кислорода недостаточно — смесь будет прогорать не полностью. Из выхлопной трубы при этом выходит черный дым, а из ее конца капает топливо (с примесью сажи может даже быть).

Если давление в системе очень низкое, то смесь будет обедненная. Кислорода слишком много. Мощность мотора при этом кардинально снижается, на холостых оборотах двигатель попросту глохнет, а подсос, естественно, не поможет, так как он лишь регулирует работу дроссельной заслонки в карбюраторе.

Интересно то, что бортовой компьютер не сообщит о поломке топливного насоса — это действительно огромная ошибка инженеров компании ВАЗ. В Приора считать показатели можно только при подключении компьютера к блоку ЭВС, однако это далеко не каждый сможет сделать. Да и показатели могут быть не правдивыми, если сам бортовой компьютер поврежден. Вот поэтому проверка манометром на рампе — лучший вариант проверки давления.

https://youtube.com/watch?v=QaJwthsYi3Q

Автомобиль не заводится после замены своими руками

Это довольно распространённая проблема. Нужно сказать, что автомобиль сразу после замены насоса заводиться и не должен. Насосу вначале нужно создать рабочее давление в системе. Для этого необходимо на короткое время (несколько секунд) включить зажигание. Ключ нужно вставить в замок, но не поворачивать его. Лампочки на приборной панели должны загореться. Затем можно вращать мотор стартером в течение пяти-десяти секунд. Если ничего не вышло, то стоит сделать перерыв на полминуты и повторить свои действия.

Если мотор не запускается даже после нескольких прокруток стартером, то это показывает, что во время сборки и подключения топливного насоса были допущены недочёты. Ещё одной причиной может быть неисправность нового насоса. Также возможна вероятность плановой блокировки или сбой охранной системы автомобиля.

Когда автовладелец устанавливает и подключает новый агрегат, то могут случиться различные сбои: залипание клапанов на насосе, поломка контактов, клемм и разъёмов. При возникновении подобных проблем нужно постараться определиться с их характером. Поломка произошла в механической или электрической части бензонасоса? Проще всего узнать, произошла ли проблема с электропитанием. Нужно ещё помнить о том, что может забиться топливный фильтр.

Для того чтобы точно определить причины проблем, нужно убедиться в том, что топливная рейка не содержит бензина. После этого нужно заново снять и подключить насос напрямую от аккумулятора или габаритов. Такой метод подсоединения насоса является лучшим для его быстрой проверки.

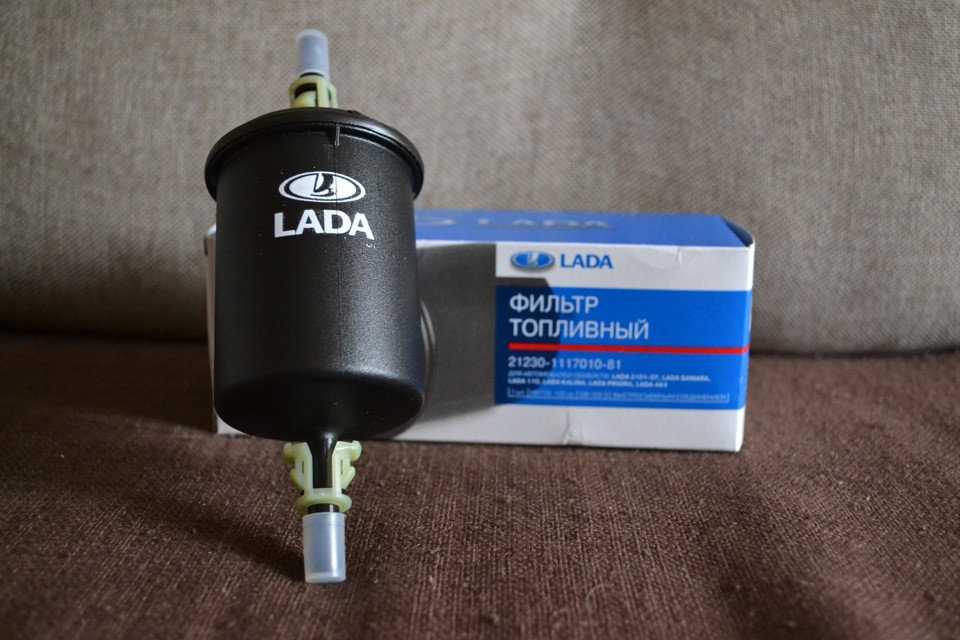

Это интересно: Как поменять топливный фильтр своими силами?

Автовладелец должен заботиться о каждой части автомобиля. Лучше всего получать знания о его строении и ремонте самостоятельно

Важно приобретать навыки по диагностике и решению проблем в работе отдельных систем машины. Это касается и функционирования топливного насоса

Многие водители сталкиваются с поломками в пути, далеко от городов и пунктов технического обслуживания. Полагаться в такой ситуации можно лишь на свой опыт. Знания о признаках и причинах неисправностей в работе топливного насоса помогут решать проблемы на начальной стадии их возникновения. Также это сэкономит силы, время и значительную часть личных средств.

Установка нового датчика

Перед снятием обязательно стравите давление топлива в рампе. Для этого отключите питание бензонасоса и запустите мотор. Или же аккуратно выкрутите золотник из штуцера в рампе (этот вариант будет более подходящим, если ДВС не запускается совсем). Далее работаете по такой схеме: Отключаете минусовую клемму от аккумулятора. Отключаете шланг от вакуумника ВАЗ 2114

Выкрутите гайки и слейте бензин Обратите внимание, что в топливной системе еще может оставаться бензин под давлением

Поэтому примите меры предосторожности. Проведите фиксацию трубки и шайбы

Выкрутите болт, вкрученный в прижимном элементе. Снимите прижимной элемент. Выкручиваете гайку, которая удерживает шланг слива и датчик давления. Выкрутите болта, соединяющие топливную рампу с датчиком давления. Проводите демонтаж регулятора давления в системе.. Монтаж нового устройства в обратном порядке

Как видите, нет ничего сложного. Главное в ремонте – это представлять, за что отвечает тот или иной элемент системы. И тогда вы сможете быстро дать по признакам точный диагноз

Монтаж нового устройства в обратном порядке. Как видите, нет ничего сложного. Главное в ремонте – это представлять, за что отвечает тот или иной элемент системы. И тогда вы сможете быстро дать по признакам точный диагноз.

Регулятор давления топлива спорт

Регулятор давления топлива ВАЗ 2110 2114 2112 2115 служит для того, чтобы поддерживать непрерывный перепад давления на форсунках. Когда давление во впускной трубе увеличивается, регулятор давления увеличивает давление топлива, тем самым компенсируя изменения нагрузки двигателя, а когда давление в трубе снижается, он понижает давление топлива и лишнее сливается обратно в бак через клапан.

Регулятор давления топлива ВАЗ 2110 2114 2112 2115

Неисправный регулятор давления топлива ВАЗ 2110 2114 2112 2115 может привести к поломке двигателя, так что стоит со всей внимательностью относиться к этому важному узлу автомобиля. О том, что требуется ремонт или замена регулятора давления топлива сообщают следующие признаки:. О том, что требуется ремонт или замена регулятора давления топлива сообщают следующие признаки:

О том, что требуется ремонт или замена регулятора давления топлива сообщают следующие признаки:

• двигатель ВАЗ 2114, ваз 2115, ваз 2110, ваз 2112 начал неустойчиво, не ровно работать;

• холостой ход тоже доставляет немало проблем – двигатель постоянно глохнет, кроме того коленвал тоже ведет себя странно – вращается с повышенной или пониженной частотой (так же на холостом ходу);

• мощность двигателя данных моделей автомобилей ВАЗ резко снижается, он не «тянет», как прежде, а начинает «психовать» на разгонах, и медленнее прогревается, движение становится неровным, появляются провалы, рывки и прочие неадекватности;

• расход топлива и на ваз 2110 2112, и на ВАЗ 2114 2115, растет с каждым днем, точно так же, как и количество выбрасываемых в атмосферу отработанных паров и продуктов сгорания топлива.

Проверка регулятора давления топлива на ВАЗ 2114 2115 2110 2112 не сложна, при условии, что есть необходимые инструменты, ее может сделать самостоятельно даже новичок. Для этого потребуются пара ключей (шестигранник на 5 и обычный гаечный ключ на 24), еще нужен манометр, можно взять шинный.

В случае, если проверка давления не показала никаких отклонений от нормы, значит дело вовсе не в регуляторе давления топлива, а в другом узле автомобиля ВАЗ. Примечание: нормальным считается давление 284–325 кПа при пущенном двигателе и плюс 20-70 кПа при отсоединении вакуумного шланга от регулятора давления.

Замена электростеклоподъемника

Если на автомобиле Lada Kalina пришел в негодность тросик стеклоподъемника или сгорел моторчик, ЭСП необходимо поменять. Операцию по замене производим в следующем порядке:

• демонтируем блок управления электростеклоподъемниками;
• снимаем обшивку двери;
• чтобы разъединить стеклоподъемник со стеклом, последнее должна быть поднято до конца вверх;
• отворачиваем четыре болта, которыми крепится стекло к ЭСП (два в передней части и два в задней). Стекло держится на уплотнителях, но его также можно подстраховать, чтобы оно не опустилось вниз;
• отворачиваем металлическую черную планку (три винта);
• откручиваем одиннадцать крепежей стеклоподъемника (болты на 10), отсоединяем штекер питания от электромотора;
• вынимать электростеклоподъемник начинаем с задней части, выводим сначала одну его половину;
• затем достаем из полости двери переднюю часть вместе с мотором;

Сгоревший электромоторчик на подъемнике меняется легко. Для этого:

• отворачиваем три шпильки на корпусе механизма, затем еще четыре винта;
• демонтируем мотор, придерживая катушку с тросом рукой, устанавливаем новую деталь;
• монтируем стеклоподъемник в дверь, соединяем его с направляющими стекла, ставим на место обшивку.

Замер давления топлива своими руками

Замер давления топлива является первым этапом диагностики, если на Вашем авто наблюдаются следующие симптомы:

• провалы при трогании с места
• провалы при резком нажатии на педаль акселератора
• глохнет при резком нажатии на педаль акселератора
• нестабильная работа прогретого двигателя
• «светлые» свечи зажигания, указывающие на переобеднённую смесь

Замер давления топлива мы будем осуществлять при помощи самодельного и простого устройства, которое называется — «Сделай сам»

Для его изготовления нам понадобится следующее:

• топливный шланг — 50 грн/м. Не топливный применять не стоит, так как он может не выдержать давления 4 бара и может оказаться не бензостойким.
• хомуты 10-16 в количестве четырёх штук — 16 грн. за все
• быстросъёмный двойной топливный штуцер от ВАЗ 2110 — 30 грн.
• отрезанный штуцер от старого топливного фильтра инжекторных автомобилей — бесплатно
• манометр — 60 грн. Желательно приобрести со шкалой измерения до 6 бар. Учитывая, что давление в наших авто составляет 4 бара, то на таком манометре можно получить более точные показания.
• переходник с манометра на шланг со штуцером — 15 грн. Он необходим для подключения топливного шланга к манометру. Это добро можно приобрести в любом сантехническом магазине.
• лента Фум — 10 грн. Она необходима для герметизации соединения манометр — переходник

Вот это всё, что нам необходимо

Вот манометр со шкалой до 6 бар

А вот вся конструкция в сборе. Думаю, на фото видно, что к чему подключать. К прямому выводу быстросъёмного штуцера подключаем шланг от отрезанного штуцера топливного фильтра, а к боковому выводу подключаем шланг от манометра. Дело не хитрое и собирается довольно быстро

Следующим этапом нам необходимо сбросить давление в топливной магистрали. Для этого из блока предохранителей в моторном отсеке необходимо извлечь предохранитель топливного насоса

Теперь идём в салон и запускаем двигатель. Ждём пока он не остановится от нехватки топлива. Для гарантии ещё разок прокручиваем двигатель стартером и убеждаемся, что он уже не запускается. Значит давление топлива сбросилось.

Нажимаем на фиксатор и отключаем топливную магистраль от рампы. Если двигатель горячий, то под место разъединения имеет смысл положить мокрую ветошь

Осталось дело за малым. Подключаем наше устройство. Для этого быстросъёмный штуцер одеваем на рампу до щелчка, а другой конец вставляем в шланг топливной магистрали тоже до щелчка. Всё, устройство подключено

Теперь вставляем обратно предохранитель топливного насоса и включаем зажигание. Возможно придётся включать зажигание несколько раз, чтобы насос заполнил магистраль и накачал давление. Осматриваем места соединений на герметичность и, если всё нормально, тогда запускаем двигатель.

Давление должно быть строго 4 бара и не изменяться при резких нажатиях на педаль газа

Попробуйте тронуться с места — давление должно быть неизменным.

После остановки двигателя давление не должно сразу понижаться. У меня оно падает довольно долго. Если у Вас не так, значит имеются проблемы с обратным клапаном в насосе или в регуляторе давления.

Бывают случаи, когда неисправность имеет плавающий характер и при замерах её поймать не удаётся. Тогда советую снять задний диван в салоне и подключить наше устройство к штуцеру обратного слива на топливном модуле

Получится примерно так

1 — шланг к манометру

2 — топливная магистраль

Подключение в салоне позволит поездить некоторое время с манометром, чтобы «поймать» проблему и проконтролировать давление в этот момент.

Вот, в принципе, и все главные нюансы этого не сложного, но очень полезного мероприятия, под названием — замер давления топлива.

Предлагаю посмотреть видео на эту тему

Давление топлива

Всем Мира и ровных дорог

По теме:

+18

ДАВЛЕНИЕ В ТОПЛИВОПРОВОДЕ ВАЗ 2114

Давление в топливопроводе инжекторного мотора является важным параметром – при низком показателе не будет обеспечиваться нормальный впрыск форсунками в цилиндры двигателя внутреннего сгорания (ДВС). А высокая степень его еще и опасна – горючее может залить весь моторный отсек, и тогда случится возгорание.

У автовладельцев может возникнуть вопрос, как проверить давление в топливной рампе, в каких пределах должны быть показания, чем проверяют, и как определить, что может быть неисправно в топливном тракте? Итак, по порядку.

СХЕМА ТС

Сначала следует знать, как устроена топливная система (ТС), из каких элементов она состоит. В состав ТС входит (элементы по порядку, начиная от забора бензина до его непосредственного впрыска):

• Бензобак (в ВАЗовской модели 2114 находится под днищем багажника);
• Электрический бензонасос (находится в бензобаке);
• Фильтр грубой очистки (представляет собой сеточку, которая находится на заборной части насоса);
• Фильтр тонкой очистки (находится сразу после бензобака, расположен внизу под багажником, между задней частью глушителя и баком с топливом);
• Топливная рампа или рейка (ТР), в ней распределяется бензин по цилиндрам, она может быть стальной, алюминиевой или пластмассовой;
• Форсунки (на модели 2114 их четыре);
• Регулятор давления топлива (он поддерживает нужный напор бензина в системе для нормального впрыска его через форсунки в цилиндр).

Все элементы связаны между собой топливопроводом, и во всей цепочке после регулятора давления (РДТ) еще есть обратный шланг, по которому излишки бензина сбрасываются в бак. После включения зажигания горючее проходит по системе до форсунок (поэтому давление в системе есть и при включенном зажигании), а при запуске двигателя электроника подает команду на форсунки, и бензин поступает в цилиндры.

КАК И ЧЕМ ПРОВЕРИТЬ ДАВЛЕНИЕ В ТС

Проверяют давление в топливной рампе ВАЗ 2114 манометром – его удобнее всего подключить на рампе, а не где-то в другом месте магистрали. На рампе есть сзади, по ходу движения авто, штуцер с резьбой и клапаном, закрытый пластмассовым колпачком. При замере переходник манометра закручивается на штуцер. Манометр нетрудно собрать самостоятельно. Для этого понадобится:

• Сам измерительный прибор со стрелкой – подойдет шинный манометр с максимальным пределом показания от 6 до 10 кгс/см²;
• Отрезок бензинового шланга длиной 50-70 см;
• Штуцер для проверки давления, который будет вкручиваться в рампу;
• Два хомута.

Собираем все элементы, затягиваем хомуты, и манометр готов для работы. Все, теперь можно производить замер. Для этого будут нужны инструменты:

• Колпачок колесного вентиля.
• Тонкая отвертка или металлический штырь;
• Гаечный ключ с размером под штуцер (обычно на 17 мм):
• Манометр.

Чтобы замерить давление в топливной рампе, нужно:

1. Заглушить двигатель, выключить зажигание;
2. отвернуть колпачок, сбросить давление в топливной рампе ВАЗ 2114, нажав тонкой отверткой на клапан;
3. вывернуть золотник с клапаном колпачком колесного вентиля. Пригодится тряпка – при сбросе из клапана брызнет топливо. Чтобы сбросить давление, нажимать необходимо на клапан плавно, стравливая напор;
4. закрепить штуцер манометра гаечным ключом на рейке. Теперь можно запускать ДВС и замерять давление в топливной рампе.

КАКИЕ ДОЛЖНЫ БЫТЬ ПОКАЗАТЕЛИ В БЕНЗИНОВОЙ МАГИСТРАЛИ ВАЗ 2114

Есть несколько режимов, в которых нужно будет проверить давление в топливной рампе ВАЗ 2114, чтобы судить о неисправностях ТС. Делают замер:

• При включении зажигания;
• На холостых оборотах;
• На перегазовках ДВС;
• При выключении зажигания.

Показания приблизительно должны быть такими:

• При включенном зажигании приблизительно около 3 кгс/см²,
• Во время работы на холостых оборотах от 2,8 до 3,2 кгс/см²,
• При наборе оборотов двигателя может падать до 2,3-2,5 кгс/см², при сбросе газа возвращаться к показанию около 3 кгс/см²,
• После остановки ДВС давление должно очень медленно падать. Быстрое падение свидетельствует о неисправности РДТ.

Слишком низкое давление в топливной рампе говорит о том, что:

1. Упала производительность бензонасоса,
2. Забился фильтр тонкой очистки,
3. Неисправен РДТ.

Если забивается фильтр, то также засоряется и топливная рампа форсунок. Для того, чтобы очистить ТС от мусора и грязи, необходимо снять топливную рампу и прочистить форсунки.

Как сбросить давление в топливной системе приора

За рулем автомобиля я не так давно, но уже наслышан о неком давлении в топливной рампе, без которого нормальная эксплуатация машины просто невозможно. Похоже, что пришло время мне ознакомиться один на один с этим «зверем». По своей натуре я люблю делать всё самостоятельно, поэтому, когда возникла проблема с двигателем, сразу решил, что буду разбираться сам. Прошу совета бывалых, как проверить давление в топливной рампе? Какие показатели считаются нормальными? Не удалось мне раздобыть эту информацию. Двигатель на ХХ работает ровно, но стоит начать движение – сразу начинает «тупить».

Отдай на нормальную диагностику и не занимайся самолечением

На 1,5 не ниже 3 бар На 1,6 не ниже 3,8 бар

выкручиваешь нипель с рампы подключаешь манометр который именно для этого предназначен и заводишь машину, 2.6 на двигателе 1.5 3.8 на двигателе 1.6

Движка может тупить из за многих показателей, будь хоть например тот же датчик кв

да я все датчики уж проверил, даже адаптер купил елм327 вроде все ровно ошибок как таковых нет, мне просто ребята посоветовали проверить давление в ТР, сказали что такая ерунда часто бывает из за этого

Берёшь обычный манометр, одеваешь на него бензостойкий шланг, другой конец натягиваешь на топливную рампу, предварительно сбросить давление и выкрутив нипель, колпачки со свечей. Оба конца шланга стягиваешь хомутами. Конкретные показатели давления в системе , смотри в инете. Показатели могут отличаться: от объёма двигателя и от регулятора давления топлива. Регулятор стоит либо под капотом, либо в баке, в стакане где насос. Я так летом в 2к18 щупал давление, все получилось. У меня машина после простоя в несколько часов, заводилась после 3-5 попыток. Оказался бензонасос неисправный. Более подробней почитай в инете насчёт замеров или в книге по ремонту. Отдельно проверяется насос, рампа, регулятор давления; все по очереди. Но для начала замени топливные фильтра, тонкой и грубой очистки. Удачи!))

Довление в рампе только на станции проверить можно,а так свечи зажигания довно менялись,и провода на них на сопротивление проверить бы

В системе питания двигателя с впрыском топлива давление составляет 380 кПа (3,8 кгс/см 2 ).

Поэтому запрещается ослаблять соединения топливопроводов во время работы двигателя или сразу после его остановки.

Для проведения работ по ремонту системы питания на только что остановленном двигателе необходимо предварительно снизить давление в системе питания.

Можно снизить давление в системе, если отсоединить предохранитель насоса или реле насоса.

Но этот способ связан со значительными трудностями, так как добраться до этого реле и предохранителя трудно.

Поэтому лучше отсоединить штекер непосредственно на модуле топливного насоса, завести мотор и дождаться пока он не заглохнет.

Рассмотрим этот способ.

1. Включите нейтральную передачу и затормозите автомобиль стояночным тормозом.

2. Снимите подушку заднего сиденья.

3. Приподнимите вырезанную часть коврика над люком.

4. Выверните отверткой с крестообразным лезвием два винта крепления крышки люка над топливным насосом

5. Снимите крышку.

6. Отожмите фиксатор

7. Отсоедините от топливного насоса колодку жгута проводов.

8. Пустите двигатель и дайте ему поработать до полной выработки топлива из топливной рампы.

После этого двигатель остановится.

9. Включите стартер примерно на 3 секунд для выравнивания давления в трубопроводах.

10. Установите все снятые детали в порядке, обратном снятию.

Для нормальной и стабильной работы двигателя, необходимо регулярно, согласно карте тех обслуживания, проводить ТО

Очень важно своевременно производить замену воздушного и топливного фильтров. К примеру, топливный фильтр следует менять каждые 30 тыс км пробега

Но в современных условиях и при нынешнем уровне качества топлива, советуем производить замену топливного фильтра чаще, каждые 15-20 тыс км пробега.

Различия топливных фильтров

Фильтра переднеприводных автомобилей ВАЗ практически не отличаются. Отличия лишь в штуцерах самого фильтра. На более новых автомобилях Лада чаще всего с двигателем 1,6 литра начали устанавливать фильтра на пластиковых штуцерах.

Фильтр на пластиковых штуцерах

На более же старых моделях чаще всего, таких как ВАЗ 2109-2115 с двигателями 1,5 литра, устанавливались фильтра под резьбовой штуцер. То есть штуцер трубки вкручивался в фильтр по средствам резьбы.

Фильтр на резьбовых штуцерах

Отличий в замене, конечно же, нет за исключением, что при работах на автомобилях с двигателем 1,6 потребуется меньше ключей.

Подготовительные работы перед заменой топливного фильтра

Прежде чем заменить фильтр на популярной в нашей стране LADA Priora, понятное, дело, нужно купить новый. Предлагаем вам список каталожных номеров требующегося элемента: 21230-1117010-02 или 21230-1117010-00, дополнительно 21230-1117010-01, точно по этим же номерам можно приобрести фильтр для ВАЗовских 9-ки и 10-ки

Не забывайте при покупке обращать внимание на штуцеры для крепежа топливных шлангов. Они всегда должны быть гладкие, а с каждой стороны должен присутствовать выступ для защелкивания пластикового или же пружинного фиксаторов

Замена топливного фильтра на рассматриваемой нами Приоре с «движком» 16 клапанов, разделена на несколько этапов:

• Этап подготовительный. Включает покупку нового фильтра, подготовку инструмента.
• Этап, на котором в топливной системе осуществляется сброс давления.
• Демонтаж старого/установка нового фильтрующего элемента.
• Запуск силовой установки и работа ее работоспособности.

Регуляторы давления топлива Лада Приора

Автотехники сервисных центров и доморощенный автолюбители знакомы с бесчисленным множеством элементов измерений транспортных средств, благодаря изобретённой и внедрённой французскими инженерами системы измерения в 1790 году под названием метрическая система.

Создание и ремонт авто предполагают мастерское владение всеми методиками проведения измерений. Необходимо понимать и различать такие понятия, как объём, длина, время, интервал и многое другое. В авто допуски измеряются в тысячных долях, сегодня во многих случаях это не достаточно и нужно измерять в десятки тысячных долей для оптимальной и эффективной работы всех узлов и механизмов.

Инструменты, которые наиболее необходимы сегодня в измерении любых элементов:

• качественный набор микрометров;
• набор манометров;
• пружинные тестеры;
• тестеры шероховатости поверхности;
• вакуум тестеры;
• и это только начало.

Саму топливную систему авто можно разделить на три основных элемента: питание, давление и возврат. Насос высокого давления — начальная точка работы системы. Насосы могут отличаться по конструкции, основной принцип тот же. Далее следуют топливопроводы от бака топлива и фильтр. Топливо поддерживается в системе под давлением с помощью насоса. Топливопровод подключается к топливной рампе с отходящими от неё стальными линиями высокого давления для питания отдельных форсунок.

Признаки и неисправности регулятора давления топлива

Приветствую вас на сайте ремонт автомобилей своими руками. Надежное авто – это не то, которое красиво выглядит, а то, которое редко ломается. К сожалению, автомобили ВАЗ не всегда радуют своих владельцев, заставляя уделять много внимания ремонту или восстановительным работам.

Регулятор давления топлива

Так, одним из наиболее слабых звеньев является регулятор давления топлива. Из-за низкого качества бензина он часто выходит из строя, заставляя делать проверку регулятора давления топлива ВАЗ и выполнять его замену. Остается лишь узнать, как диагностировать неисправность и проверить работоспособность устройства.

Назначение этого небольшого устройства

Система автомобиля устроена таким образом, что топливо идет через форсунки к впускному коллектору

При этом очень важно, чтобы давление не менялось. В свою очередь регулятор производит точный расчет объема подаваемого бензина. Как следствие, устройство контролирует параметр давления внутри двух элементов – впускного коллектора и топливной рейки

При этом задача регулятора – удерживать на одном уровне разницу давлений. Кроме этого, регулятор контролирует параметры давления на форсунке и во впускном коллекторе

Как следствие, устройство контролирует параметр давления внутри двух элементов – впускного коллектора и топливной рейки. При этом задача регулятора – удерживать на одном уровне разницу давлений. Кроме этого, регулятор контролирует параметры давления на форсунке и во впускном коллекторе.

Снижение мощности, сбои в работе силового узла, повышение расхода – все это признаки неисправности регулятора давления топлива (подробнее об этом поговорим немного ниже). При этом задача автолюбителя – вовремя диагностировать проблему и точно определить, неисправен регулятор давления топлива или же проблема в другом.

Главный признак проблемы – появление сбоев в работе авто. Так, можно выделить следующие симптомы неисправности регулятора давления топлива:

1. Проблемы с заводкой двигателя. Стартер вращается, но двигатель не «поддерживает» его старания;
2. существенно снизилась мощность. Как правило, это сразу заметно в процессе разгона транспортного средства или при движении под гору;
3. двигатель нестабильно работает на холостых оборотах. При этом время от времени он может глохнуть (к примеру, на перекрестке);
4. повышается расход топлива.

Причины может быть две:

• Выход из строя клапана;
• клапан просто не держит.

Вышел из строя клапан регулятора. В этом случае лишнее топливо не выливается в бак, а создается повышенное давление от 2,5 кг/см2 и более. Такая проблема неизменно сказывается на объеме топлива, впрыскиваемого в камеру сгорания. В итоге повышается расход топлива, да и сам бензин сгорает не полностью.

Клапан не держит. В этом случае происходит постоянное «шатание» топлива по системе. Как следствие, снижается напор, а при увеличении оборотов двигателя возникает явный дефицит топлива.

В такой ситуации существенно падает мощность и приемистость силового узла. Кроме этого, во время заводки необходимо долго крутить стартером, чтобы создать необходимое давление.

Особенности проверки регулятора топлива

Для решения проблемы важно знать, как проверить регулятор топлива. Сделать это можно с помощью обычного манометра. Здесь все просто

Устройство крепится в промежутке между штуцером и топливной трубкой. Для выполнения замеров вакуумный шланг должен быть отсоединен

Здесь все просто. Устройство крепится в промежутке между штуцером и топливной трубкой. Для выполнения замеров вакуумный шланг должен быть отсоединен.

При этом замеры должны производиться в четырех разных режимах:

• В момент включения зажигания. Номинальный параметр – «три» атмосферы;
• при измерении на холостом ходу – 2,5 атмосферы;
• в случае передавливания шланга обратного тока – 7 атмосфер;
• при демонтированной шлангочке с регулятора давления – 3,3 атмосферы.

Если измеренный параметр не соответствует указанным данным или не повышается вовсе, то устройство неисправно. В такой ситуации достаточно разобраться, как поменять регулятор давления топлива и выполнить замену.

Будьте внимательны к своему автомобилю, своевременно реагируйте на возникшие проблемы, проводите диагностику и делайте ремонт. Только так можно продлить жизнь своего автомобиля ВАЗ и уберечься от больших затрат в будущем. Удачи на дорогах и конечно же без поломок.

(5 голос, средний: 3,40 out of 5) Loading.
