Топливный насос высокого давления (тнвд)

Принцип работы

ТНВД работает по принципу двухтактного двигателя. Благодаря вращению вала с кулачками приводится в движение плунжерный поршень. В подплунжерное пространство поступает солярка, которая дальше идет в магистраль.

Подробнее о принципе работы плунжерной пары рассказывается в видео:

Плунжерная пара для УТН

Watch this video on YouTube

В полости создается давление, благодаря чему открывается нагнетательный клапан. По топливопроводу дизтопливо поступает к форсунке и происходит его распыление. Насос к форсунке подает только часть топлива. Через сливной клапан остаток возвращается в топливный бак. Чтобы при открытии нагнетателя из системы топливо не возвращалось обратно, в ней устанавливается обратный клапан.

Момент впрыска определяется центробежной муфтой. Регулятор режима (или всережимный регулятор) определяет количество подаваемой порции. Этот элемент связан с педалью газа. Когда водитель ее нажимает, регулятор увеличивает объем порции, а когда отпускает – количество уменьшается.

В электронных моделях все процессы контролируются блоком управления. Электроника распределяет момент подачи топлива, его количество из учета динамики автомобиля. В таких топливных системах меньше деталей, что повышает стабильность и надежность механизма.

Электронные тнвд способны разделить порцию на две части, благодаря чему обеспечивает более эффективное сгорание и плавный ход поршневой группы. Как следствие – меньше токсичности выхлопа и повышение отдачи мотора. Для обеспечения двухфазного впрыска блок управления насосом фиксирует:

• Нажатие педали акселератора;
• Обороты распределительного вала ГРМ;
• Температуру в системе охлаждения мотора;
• Скорость самого автомобиля;
• Давление, создаваемое турбокомпрессором;
• Работу форсунок;
• Срабатывание свечей накала.

Топливные плунжерные насосы высокого давления (ТНВД)

Используются исключительно в дизельных двигателях для создания высокого напора топлива в форсунках.

Все ТНВД имеют механический привод от вспомогательного вала двигателя. Со стороны привода смонтирован регулятор момента впрыска.

Плунжерные пары — по числу форсунок — работают от общего эксцентрикового вала. Система клапанов обеспечивает всасывание топлива и дозированную подачу его к каждой форсунке по отдельному трубопроводу.

Напор, развиваемый ТНВД, достигает 200 бар. Производительность регулируется изменением хода плунжеров зубчатой рейкой.

В дизелях типа «коммон рэйл», где топливо под давлением подаётся в общий для всех форсунок и цилиндров резервуар-аккумулятор, применяются двухплунжерные ТНВД, конструкция которых позволяет несколько сглаживать импульсный характер потока.

Загрязнённое горючее вызывает повышенный износ плунжерных пар, низкие смазывающие свойства «солярки» могут повлечь задиры на сопрягаемых поверхностях и выход ТНВД из строя.

Насосы высокого давления – сложные агрегаты, ремонт их возможен только на специализированных предприятиях. Зачастую дешевле приобрести новый или контрактный, чем отремонтировать «старый» ТНВД.

Преимущества установки подкачивающего насоса на дизель

Если вернуться к основной теме, подкачивающий насос на дизель во многих случаях является электрическим. Такой насос становится важным элементом в системе питания, так как позволяет не только быстро и эффективно подать дизтопливо к ТНВД, но и пропустить солярку через фильтры.

Данная необходимость может быть продиктована разными причинами, начиная с незначительного завоздушивания системы питания после стоянки и заканчивая стремлением облегчить пуск дизельного двигателя. Насос можно поставить как в топливный бак, так и интегрировать на определенных участках топливных магистралей подачи дизтоплива уже после бака.

Как правило, после установки владельцы отмечают, что дизель легче заводится (нужно сделать меньшее количество оборотов стартером). Также отмечается более стабильная работа ДВС на разных режимах (переходные режимы, ХХ, работа под нагрузкой). В некоторых случаях возможен и прирост мощности, так как горючее стабильно подается к ТНВД даже на высоких оборотах.

Когда необходимо промывать систему питания дизельного двигателя: основные признаки. Как промыть топливную систему на дизеле, промывка своими руками.

Конструкция дизельного топливного насоса высокого давления, потенциальные неисправности, схема и принцип работы на примере устройства системы топливоподачи.

Устройство и схема работы системы питания дизельного двигателя. Особенности топлива и его подачи , основные компоненты системы питания, турбодизельный ДВС.

Какие системы топливного впрыска устанавливаются на дизельные ДВС. Схема с механическим ТНВД, насос-форсунки, Common Rail. Устройство, плюсы и минусы.

Особенности работы и причины неисправностей дизельных форсунок. Как самостоятельно выполнить снятие, дефектовку, разборку и ремонт форсунок дизельного ДВС.

Виды дизельных форсунок в разных системах подачи топлива под высоким давлением. Принцип работы, способы управления форсунками, конструктивные особенности.

Источник

Всему причиной масло

При таком диагнозе «облако» из выхлопной трубы будет дымление от светлых до темных оттенков. Оно будет зависеть от концентрации масла, которое протекает в камеры сгорания, режимов работы движка и от температуры прогрева. При этом вы будете чувствовать горелый запах свойственный маслу.

Появление такого газа будет отмечаться повышенным израсходованием масла. Чтобы решить эту проблему нужно определиться с поставщиками «ненужного» флюида.

Износ цилиндропоршневой группы

Очень часто дизель дымит сизым дымом из-за износа цилиндропоршневой группы и узлов ГРМ (газораспределительный механизм). Масло может попасть в цилиндр по нескольким причинам.

• Увеличены зазоры поршневых колец.
• Увеличены зазоры между стержнями клапанов и направляющих втулок.
• Имеются повреждения на гильзе цилиндров.
• Разрушены кольца.
• Имеются нарушения поршневых канавок и много других причин.

Например, сильные дефекты зазоров в районе поршневых канавок позволяют камере сгорания «всосать» масло. Это возможно даже если маслосъемные кольца исправны. С большим периодом работы цилиндры поддаются изменению своей формы, допустим, стать эллиптической формы. Из-за изменений в форме, ухудшается уплотнение.

Износ этой группы деталей также становится причиной снижения компрессии. При измерении компрессии стоит учитывать способность масла уплотнять зазоры. Выходит, что если цилиндр неисправен, то компрессия должна быть завышена. Для проведения диагностики ЦПГ (цилиндро-поршневая группа), замеров и получения точной оценки нужно соблюдать некоторые требования.

Если механизмы имеют не очень большое ухудшение качества, то пресловутый дым можно увидеть при прогревании двигателя. После прогревания, уровень симптома уменьшается или полностью пропадает. Объясняется это тем, что при больших температурах детали расширяются и зазоры уплотняются.

Увеличение расхода масла происходит при поломках перемычек между поршневыми канавками. Также к большому расходу масла приводят разломы колец в результате износа или перегревания двигателя. Если использовать масло невысокого качества и менять его несвоевременно, то поршневые кольца как бы «залипают» и теряют свою подвижность.

Ухудшение качества поршневых колец и уплотнения цилиндров вызовет повышение расхода топлива.

Неисправен ГРМ и другие причины

Причинами масляного дыма могут быть следующие причины:

• Прогоревшие или разрушенные клапана.
• Изношенные стержни клапанов и направляющие втулки.
• Неисправности в маслосъемных колпачках.

Почему происходит выхлоп синего дыма на прогретом двигателе можно сказать, сделав опору на факт разжижения масла с увеличением температуры двигателя внутреннего сгорания. Можно привести следующий пример. Это можно всегда наблюдать при работе тракторов.

Очень часто случается, что, когда движок работает на холостых оборотах, масло накапливается на деталях, образуя пленки, тем самым скапливаясь в системе выхлопа. Потом когда тракторист выжимает педаль газа, выхлопная труба выплескивает густой синий дым.

Возможно, неисправна система подачи топлива или отсутствует герметичность клапанов. Все это может стать причинами дымления дизельного агрегата синим цветом. Прогоревший клапан придает выхлопным газам бело-голубоватый оттенок. Этот дефект клапанов можно проследить по низкой компрессии неисправного цилиндра. Свечи также подвержены покрытию нагаром и отложениями, которые укажут на этот недостаток.

Возможны неисправности турбины. Они могут напомнить симптомы нездоровых маслосъемных колпачков. Чтобы в этом убедиться, можно прощупать патрубки турбокомпрессора на наличие масел. Проблемы, связанные с уплотнением турбокомпрессора определить труднее, потому что масло, попадая в выхлопную систему, догорает полностью.

Также причинами сизого дыма могут быть нарушения в работе вентиляции картера или неполадки с воспламенением в цилиндре. Очень часто синий дым сопровождается понижением тяги, а атмосферный и турбо дизель могут иметь течи сальников и т.д.

Стоит отметить, что причинами такого поведения автомобиля может быть плохое качество топлива. Поэтому заправляться стоит только у тех компаний, которые предоставляют флюиды хорошего качества. Остерегаться тех заправок, которые предлагают солярку по низкой цене.

Но не всегда причиной белого дыма является обычный пар. Все остальные ответы на вопрос «Почему Камаз дымит белым дымом?» содержат в себе какую то неисправность.

Классификация

Для классификации ТНВД применяется несколько признаков. По принципу работы различают топливные насосы непосредственного действия и системы, предусматривающие аккумуляторный впрыск. Первая разновидность также делится на два типа – с механическим и пневматическим приводом. Она обеспечивает одновременное осуществление процессов нагнетания давления и впрыска, а потому проще и намного чаще применяется на практике.

Вторая разновидность – топливный насос с гидроаккумулятором – разделяет выполнение накачки топливно-воздушной смеси и ее впрыска в форсунки. Сначала горючее собирается в специальном хранилище, который и называется аккумулятором, после чего передается для сжигания. В результате повышается эффективность работы двигателя, но при этом заметно усложняется конструкция ТНВД. Последний аргумент стал главной причиной того, что насосы с гидроаккумулятором не относятся к числу популярных.

Второй классифицирующий признак – конструктивные особенности насоса. В соответствии с ними принято различать три типа ТНВД:

1. Рядные. Наиболее простая и надежная конструкция, предусматривающая наличие нескольких ниш или секций, каждая из которых предназначена для подачи топлива в одну форсунку двигателя. При этом плунжерные пары размещаются в ряд, что и дало название агрегату. Сегодня такая разновидность ТНВД применяется исключительно на грузовых автомобилях, что объясняется надежностью и низким уровнем требований к качеству топлива. Однако, из-за больших габаритов и невысокого, по сравнению с альтернативными вариантами, КПД, установка на легковые авто прекращена в 2000 году.
2. Распределительные. Данная разновидность насоса предполагает наличие одного или двух плунжеров, количество которых определяется объемом двигателя. Благодаря особенностям конструкции, этого оказывается вполне достаточно для обслуживания цилиндров, число которых варьируется в пределах от 4 до 12. В результате, достигается уменьшение массы и размеров ТНВД, что позволяет использование на двигателях легковых авто. Основной минус – сравнительная недолговечность насосов распределительного типа.
3. Магистральные. ТНВД этого типа предусматривает систему подачи топлива Common Rail, которая стала в последние годы одной из наиболее востребованных. Главная особенность – накапливание топлива перед поступлением к форсункам в специальной рампе. Основное достоинство магистральных ТНВД – высокий уровень давления (свыше 180 МПа), благодаря которому достигается более эффективное сжигание горючего, обеспечивающее рост КПД при снижении расхода топлива.

Несколько заключительных слов

Стоимость самого устройства составляет примерно триста долларов (типы ТНВД дизельных двигателей описаны в данной статье). Ни в коем случае не игнорируйте диагностику, ведь даже самая незначительная неприятность может сделать вас жертвой или виновником дорожно-транспортных происшествий. Проводите все ремонтные работы только в специализированных сервисах. Доверяйте ваш автомобиль исключительно высококвалифицированным профессионалам. Выполняя замену износившихся деталей, покупайте только оригинальные изделия от производителя.

Своевременная диагностика и использование высококачественных материалов будут залогом долгой жизни дизельного двигателя. Относитесь уважительно к вашему «железному другу» и вовремя диагностируйте все поломки. Только в таком случае он вам прослужит очень долго.

Вариатор: общая характеристика

По большому счету, вариатор (CVT — con­tin­u­ous­ly vari­able trans­mis­sion) представляет собой подвид АКПП. И автомобиль с данной коробкой передач на первый взгляд идентичен АКПП. Но принцип работы вариатора совсем иной. В нём отсутствуют фиксированные передачи в принципе. За счет этого переключение происходит плавно, без толчков.

Функционал CVT есть непрерывное изменение передаточного числа соответственно разгону и замедлению автомобиля.

Вариатор представляет собой бесступенчатую фрикционную трансмиссию. Шкивы, вращающиеся навстречу, сведены ремнем клинового сечения. Главная передача с помощью вала сопряжена с двигателем, ведомая — отвечает за колеса.

Чем больше один шкив соприкасается, тем меньше радиус касания у другого. Таким образом автомобиль с CVT ускоряется и тормозит.

Вариатор также включает:

• устройство обратного хода;
• промежуточное звено, сопряженное с двигателем;
• ЭБУ.

Роль давления в работе мотора

Создаваемое насосами давление росло по мере технического развития топливной аппаратуры. Простые механические насосы создавали давление порядка 500-1000 бар. При этом оно сильно зависело от режима работы мотора из-за чисто механического привода без регуляторов и обратной связи.

Помимо непостоянства давления, в механических насосах оказалось очень сложным подавление пульсаций. Сам принцип работы насоса подразумевает нарастание давление с последующим его спадом и всё это во время одной и той же фазы впрыска топлива. Если мощность и крутящий момент ещё можно было повысить простым увеличением количества горючего, благо дизель не так критичен к составу смеси, как бензиновый мотор, то об экологии и экономичности тут говорить не приходится. Старые дизели известны своим чёрным дымом во время переходных и мощностных режимов.

Попытки увеличить давление впрыска привели к появлению распределённых ТНВД в виде насос-форсунок или пьезоинжекторов, когда за уменьшение объёма в камере нагнетания отвечал кулачок распредвала или кристалл, изменяющий свои размеры под воздействием импульса электрического напряжения. Головки блоков дизельных моторов стали громоздкими и ненадёжными.

Некоторый рост давления обеспечили распределительные насосы с электронным управлением последних поколений. Они могли выдавать 1300-1500 бар. Но качественный скачок произошёл с внедрением системы Common Rail. Её насосы позволяли 1500 бар уже в начале 21 века, а через десять лет развивали до 2200 бар. Сейчас и 2500 бар не выглядят пределом, хотя определённые технические ограничения заметны. Да и особого смысла в дальнейшем повышении этого когда-то главного параметра нет. Важнее дополнительные средства снижения токсичности, которыми современный дизельный мотор увешан в изобилии. К тому же сомнения в необходимости совершенствования вызывает появление электромобилей и заявленный отказ ряда стран от разработки новых двигателей внутреннего сгорания в обозримом будущем вообще.

Устройство ТНВД дизельного двигателя

Рассмотрим устройство топливного насоса высокого давления на примере распределительного агрегата. Первое, что нужно учитывать, – это то, что насосы бывают одноплужерными и двуплужерными. При этом даже одна секция устройства может подавать смесь горючего сразу в несколько форсунок.

Итак, насос, о котором идет речь в данной статье, состоит из клапана редукции, регулятора режимов, дренажного штуцера, а также корпуса насосной секции. Также устройство имеет элементы подачи топлива, корпус, люк, отвечающий за опережение впрыскивания, а также электромагнитный клапан и специальное устройство привода плунжера. Конечно, топливный насос высокого давления имеет хоть и эффективное, но очень сложное устройство, поэтому провести диагностику будет не так-то просто. А вот ремонт – это вообще очень сложная задача, даже для хорошо оборудованного автосервиса.

2 Модельный ряд

Различные компании и корпорации выпускают модели рядных, магистральных и распределительных насосов ТНВД для любых сфер применения. Грузовые и легковые автомобили, трактора, погрузчики и экскаваторы, комбайны и многая другая техника используют все преимущества дизельных насосов ТНВД.

2.1 Модель#1-ТНВД Bosch и Lucas

Это одни из самых надежных производителей напорной техники ТНВД. Модельный ряд установок ТНВД компании Бош достаточно обширен. Модели ТНВД представлены на рынке линейкой рядной и распределительной техники с маркировками: A, M, ММС , P, MW, H, VP29, VP30, VP44. В модельный ряд включены также насосы-форсунки PDE и индивидуальные насосы PLD, VE, Lucas DPS, DPCN.

Особое внимание стоит уделить модели ESR. Это – последняя разработка компании Lucas, которая фактически является роторной моделью ТНВД для высокоскоростных двигателей с системой непосредственного впрыска

Так же внимание производителей внедорожников с системой непосредственного впрыска привлекла модель DP200.

Насос ТНВД и его комплектующие

ТНВД с аккумуляторной топливной системой воплощена в моделях Common Rail.

Это системы магистального типа, на которые в последнее время наблюдается достаточно высокий спрос. Delphi DFP 1.x, DFP 3.x и Bosch CP1, CP2, CP3.2, CP3.4. Они применяются для автомобилей марок Вольво FH-12, FM-12, Мерседес Actros, Атего, Скания 114, 124, R, P, T, Рено Магнум, Премиум DXI, DCI, Ивеко Крузор 8, 10, 13, DAF CF, LF, MACK.

2.2 Модель#2-ТНВД Delphi

Компания Delphi выпускает серию ТНВД EPIC для автомобилей марок Мерседес, Рено Кенго 1.9, Фиат Добло 1.9, Форд Транзит 2.5. А также серию DP200, 210, 310 для автомобилей и погрузчиков JCB, Перкинс, Катерпиллар и John Deere.

Основной проблемой этих насосов стала металлическая стружка, которая образуется в процессе эксплуатации техники от трения механических деталей друг об друга. Поэтому, в них чаще всего приходится заменять плунжеры. Вал в этих моделях ремонту не подлежит. Он только заменяется на новый.

Дозировочный блок тоже подлежит полной замене, потому что выходит из строя по причине износа деталей в процессе наполнения бака некачественным топливом с примесями бензина, воды или твердых частиц.

2.3 Модель#3-DENSO

Эта компания специализируется на производстве моделей ТНВД V3, V4, V5 для автомобилей Тойота, Мицубиси, Опель. А их аккумуляторная система Common Rail маркируется как HP0, HP2, HP3, HP4 и успешно применяется в автомобилях Тойота, Мицубиси, Ниссан, Форд Транзит, Пежо Боксер и Ситроен.

Насос ТНВД DENSO

Отличительной особенностью этой марки стали ECD-регуляторы (Electronically Controlled Diesel system). Это система впрыскивает дизельное топливо при полном контроле электроники. Отрегулировать такие ТНВД можно только на специальных стендах, с использованием контроллеров и форсунок.

Назначение топливоподкачивающего насоса дизельного двигателя.

1. Топливоподкачивающий насос применяют для подачи топлива из топливного бака к фильтру.

2. Топливоподкачивающий насос применяют для подачи топлива из топливного бака через фильтры к форсункам.

3. Топливоподкачивающий насос применяют для подачи топлива из топливного бака через фильтры к насосу высокого давления.

Типы топливоподкачивающих насосов, применяемых на дизельных двигателях ЯМЗ-236М и КамАЗ-740.10.

1. На дизелях ЯМЗ-236М и КамАЗ-740.10 установлены топливоподкачивающие насосы поршневого типа.

2. На дизелях ЯМЗ-236М и КамАЗ-740.10 установлены топливоподкачивающие насосы диафрагменного типа.

3. На дизелях ЯМЗ-236М и КамАЗ-740.10 установлены топливоподкачивающие насосы поршневого и диафрагменного типа.

Устройство топливоподкачивающего насоса дизельного двигателя.

1. Ведомая полумуфта, ось груза, пружина, ведущая полумуфта, корпус, па­лец ведущей полумуфты, груз, проставка.

2. Толкатель, пружины, крышка, нагнетательный клапан, седло, гильза, болт регулировочный.

3. Шток толкателя, пружины, толкатель, выпускной клапан, пробки, поршень, впускной клапан, корпус насоса, насос ручной подкачки.

Работа топливоподкачивающего насоса (ручная подкачка) дизельного двигателя.

1. Вращающийся эксцентрик, расположенный на кулачковом валу насоса высокого давления, набегает на ролик толкателя, вследствие чего сжимается пружина и перемещается шток с поршнем, сжимая пружину. Под действием давления топлива в полости А над поршнем, впускной клапан прижимается к седлу, а выпускной клапан открывается, топливо перетекает по перепускному каналу в полость Б под поршень.

2. Когда эксцентрик сбегает с ролика толкателя, пружина возвращает толка­тель в исходное положение. Одновременно пружина, разжимаясь, перемещает поршень в обратную сторону. Над поршнем в полости А создается пониженное, а под поршнем в полости Б — повышенное давление. Выпускной клапан садится на седло, и топливо из полости Б по каналам насоса и трубопроводу поступает к фильтру тонкой очистки. Вследствие понижения давления над поршнем открывается впускной клапан и топливо заполняет полость А.

3. При перемещении поршня рукояткой вверх в цилиндре создается разрежение, открывается впускной клапан и топливо поступает внутрь цилиндра. При перемещении поршня вниз в цилиндре создается давление, впускной клапан закрывается, а выпускной клапан открывается и топливо подается к фильтру тонкой очистки.

Работа топливоподкачивающего насоса дизельного двигателя.

1. При перемещении поршня, рукояткой вверх в цилиндре создается разрежение, открывается впускной клапан и топливо поступает внутрь цилиндра. При перемещении поршня вниз в цилиндре создается давление, впускной клапан закрывается, а выпускной клапан открывается и топливо подается к фильтру тонкой очистки.

2. Вращающийся эксцентрик, расположенный на кулачковом валу насоса высокого давления, набегает на ролик толкателя, вследствие чего сжимается пружина и перемещается шток с поршнем, сжимая пружину. Под действием давления топлива в полости А над поршнем, впускной клапан прижимается к седлу, а выпускной клапан открывается, топливо перетекает по перепускному каналу в полость Б под поршень.

3. Когда эксцентрик сбегает с ролика толкателя, пружина возвращает толка­тель в исходное положение. Одновременно пружина, разжимаясь, перемещает поршень в обратную сторону. Над поршнем в полости А создается пониженное, а под поршнем в полости Б — повышенное давление. Выпускной клапан садится на седло, и топливо из полости Б по каналам насоса и трубопроводу поступает к фильтру тонкой очистки. Вследствие понижения давления над поршнем открывается впускной клапан, и топливо заполняет полость А.

4. Работа топливоподкачивающего насоса дизельного двигателя осуществляется по принципам, указанным в ответах 2 и 3.

Изменение производительности топливоподкачивающего насоса дизельного двигателя.

1. Производительность топливоподкачивающего насоса дизельного двигателя изменяется за счет регулирования жесткости пружины поршня.

2. Производительность топливоподкачивающего насоса дизельного двигателя не изменяется.

3. При уменьшении расхода топлива двигателем давление в полости перед поршнем повышается, и силы сжатой пружины недостаточно для преодоления противодавления топлива. Вследствие этого активный ход поршня уменьшается, и соответственно, снижается подача топлива насосом. Толкатель при этом свободно перемещается в обе стороны. По мере увеличения расхода топлива двигателем, давление в полости перед поршнем уменьшается, активный ход поршня увеличивается и подача топлива насосом возрастает.

Особенности конструкции и принцип функционирования рядного ТНВД

Рядный вид является «родоначальником» насосов высокого давления, поскольку именно эти ТНВД использовались на первых дизельных установках и применение он, хоть уже и ограниченное, находит и сейчас.

Особенность его заключается в том, что для каждой форсунки предусмотрена своя топливная секция (с одной рабочей парой). Все секции размещены в ряд, отсюда и название типа ТНВД. Разновидностью его является V-образный насос, у которого секции располагаются в два ряда. Также стоит отметить, что он полностью механический, и только в последних модификациях стали использовать электромеханические регуляторы момента подачи топлива.

V-образный ТНВД

В нем плунжеры приводятся в действие от кулачкового вала, который получает вращение посредством привода от коленвала. При этом кулачки воздействуют на поршни секции не напрямую, а через роликовые толкатели. Возвратное передвижение плунжера обеспечивается пружиной.

Интересно в этом типе ТНВД организована регулировка количества топлива, подающегося на форсунки после сжатия. Для этого в гильзе проделано два отверстия – впускное и выпускное, причем первое находится ниже второго. Также на рабочей поверхности поршня сделана винтовая проточка. За счет проворота гильзы относительно плунжера и удается регулировать порции топлива.

А работает все так: при движении вверх, поршень перекрывает оба отверстия, и начинается сжатие топлива. Но при поднятии до определенного уровня, проточка на поршне соединяется со сливным отверстием, из-за чего давление падает, поскольку топливо начинает стекать по проточке, и нагнетательный клапан закрывается, прекращая его закачку в магистраль. За счет изменения расположения сливного отверстия относительно плунжера можно регулировать уровень совпадения его с проточкой.

К примеру, при работе мотора под нагрузкой необходимо обеспечить подачу большего количества топлива. Для этого втулка поворачивается так, чтобы отверстие с проточкой совпало как можно позже, тем самым порция дизтоплива, которая пройдет через нагнетательный клапан, будет увеличена.

Для проворота втулки используется рейка, которая имеет постоянное зацепление с зубчатым сектором, установленным на внешней поверхности гильзы. Причем эта рейка воздействует на все топливные секции одновременно, что обеспечивает синхронность регулирования дозировки.

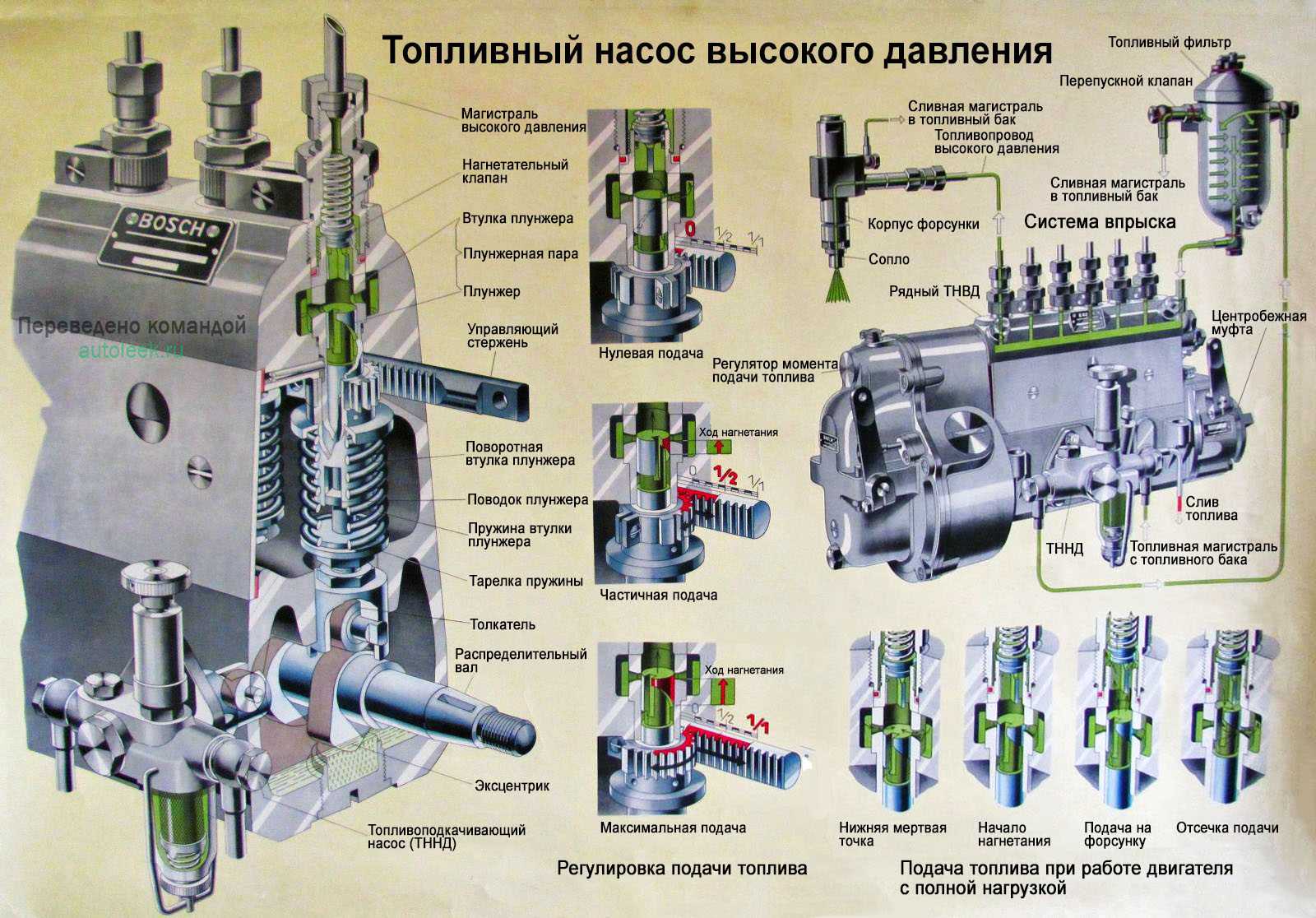

Рядный ТНВД

Как уже отмечено, ТНВД помимо сжатия обеспечивает еще и соблюдение момента впрыска. Причем в рядном типе это организовано очень просто – плунжерная пара срабатывает точно на конце такта сжатия. Но здесь имеется очень важный момент – чем крупнее порция впрыскиваемого топлива, тем больше времени нужно, чтобы его подать. То есть, при работе мотора под нагрузкой, впрыск должен начаться раньше.

И это обеспечивает регулятор опережения момента впрыска. В полностью механическом насосе в его качестве выступает центробежная муфта, установленная на кулачковом валу насоса.

В конструкцию этой муфты входят подпружиненные грузики, которые за счет центробежной силы могут расходиться, преодолевая усилие пружин. Это расхождение приводит к тому, что кулачковый вал меняет угол (проворачивается) относительно своего привода. То есть, чем выше скорость вращения этого вала, тем на больший угол грузики его провернут. В результате кулачок будет раньше набегать на толкатель плунжера и момент начала впрыска изменяется.

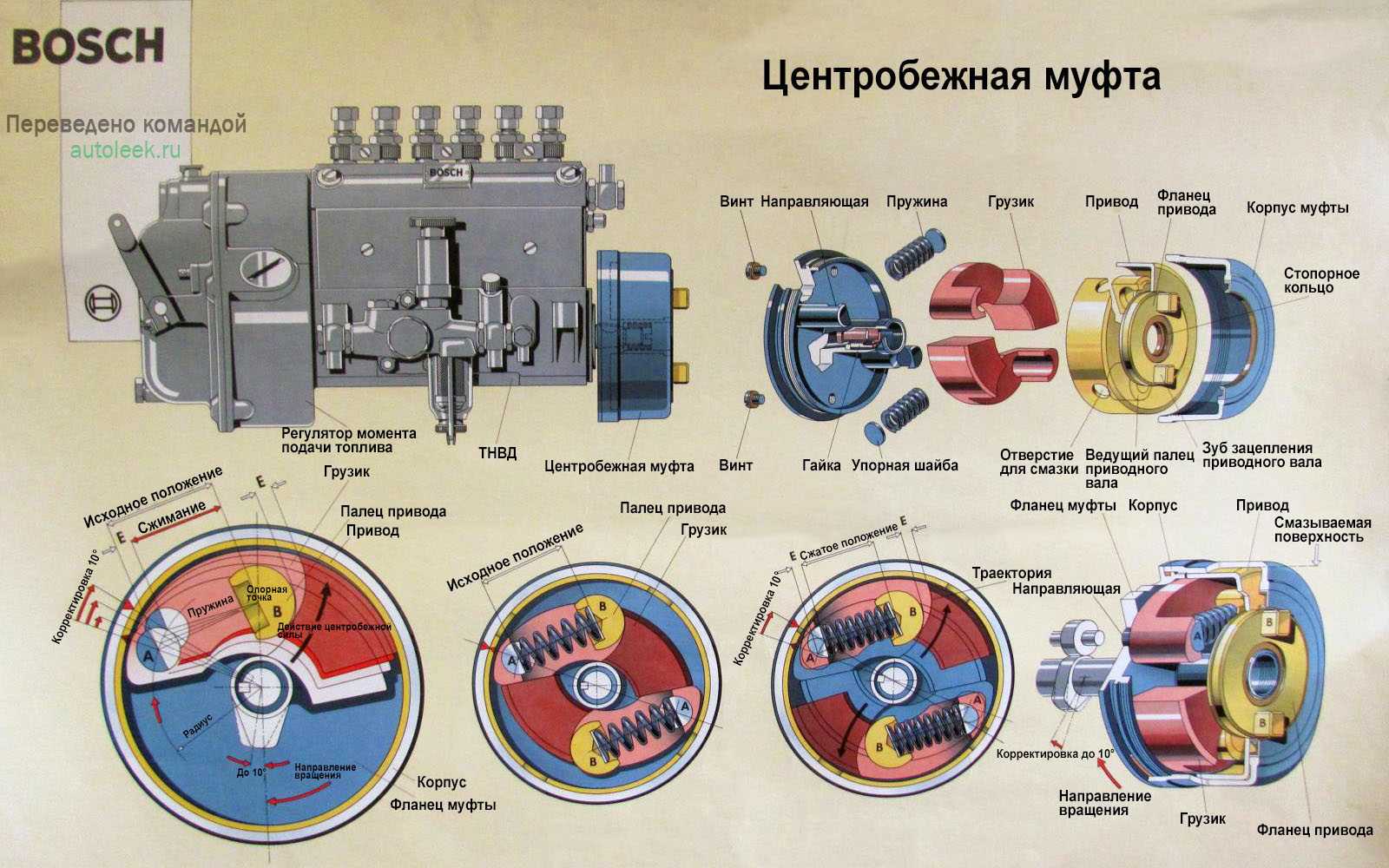

Центробежная муфта

Также в конструкции используется электромеханический регулятор момента подачи топлива. В такой конструкции электроника посредством датчиков отслеживает параметры работы силовой установки и на их основе через исполнительные механизмы управляет углом начала подачи дизтоплива.

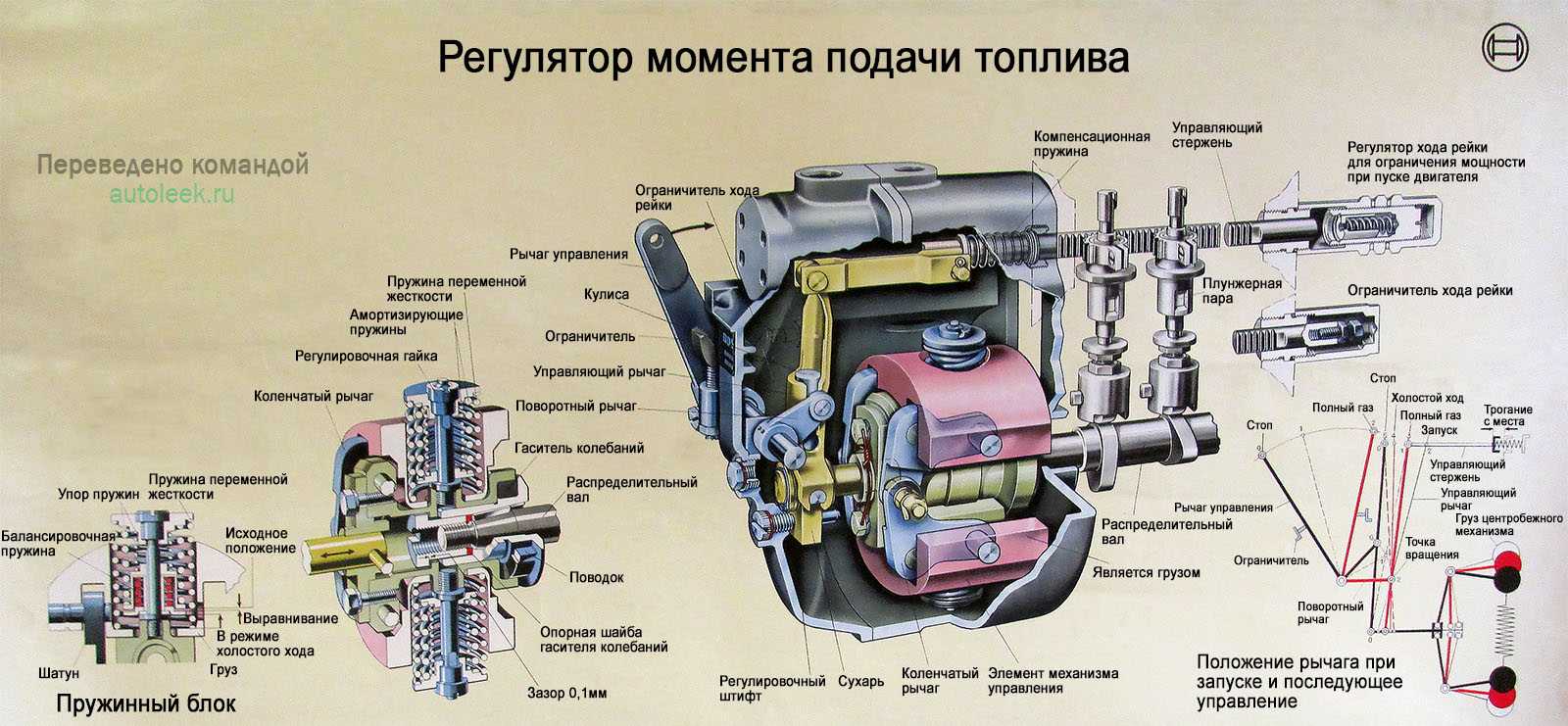

Механический регулятор момента подачи топлива

Насосы рядного типа отличаются высокой надежностью и неприхотливостью к качеству топлива. Но из-за ряда недостатков, среди которых значительные габаритные размеры и сравнительно медлительное реагирование на изменение режимов работы мотора, использование этого вида ТНВД сейчас ограничено. Он пока еще применяется на тяжелой технике, что же касается автомобильного транспорта, то его вытеснили другие типы насосов.

Опережение впрыска (Diesel)

Итак, угол опережения впрыска зависит от оборотов двигателя. Для экономии топлива, достижения высокой мощности и в плане экологии будет лучше, если этот угол опережения будет изменяться с учетом и других условий работы двигателя, таких, как величина нагрузки на двигатель, давление наддува, температура и др. Но полностью учет всех этих условий возможен только у ТНВД с электронным управлением. У обычных механических учитывается только давление топлива в корпусе ТНВД и, на более современных агрегатах, температура охлаждающей жидкости двигателя. Поршень в нижней части ТНВД перемещается в зависимости от давления топлива и через специальный стальной «палец» немного разворачивает профильную шайбу (эту же шайбу принудительно поворачивает поводок от механизма прогревного устройства). В результате волновой выступ шайбы будет раньше набегать на плунжер, и тот раньше начнет свое движение. Вся эта система была рассчитана и сделана на заводе и худо-бедно справлялась со своими обязанностями. До тех пор, пока не начался интенсивный износ. Интенсивным он стал потому, что в ТНВД  стало поступать топливо без смазки (наше «сухое» зимнее топливо, так же как и керосин, почти не содержит тяжелых фракций, которые и обеспечивают смазку всех трущихся деталей), топливо с воздухом и просто грязное топливо (с абразивом). Впрочем, обычная старость тоже делает свое дело. В результате выступ на шайбе начинает чуть позже набегать на плунжер и тот в свою очередь начинает чуть позже свое движение. Другими словами начинается более поздний впрыск. Начало этого явления выглядит так. Двигатель работает на холостом ходу и, вследствие разного износа форсунок, немного трясется. Добавляем ему оборотов. Примерно на 1000 об/мин двигатель перестает трястись и как бы замирает – работает ровненько – ровненько. Еще повышаем обороты. И вдруг в диапазоне 1500 – 2000 об/мин появляются вздрагивания. Эти вздрагивания (тряска) могут появляться как при плавном, но интенсивном, так и при медленном повышении оборотов. Во время тряски из выхлопной трубы идет синий дым. Когда двигатель полностью прогреется, тряска в районе 1500 – 2000 об/мин исчезает. Это в самом начале развития дефекта. Потом тряска не пропадает и после прогрева двигателя. Точно такая же тряска появляется, если поднять давление впрыска на форсунках. В этом случае, если ТНВД изношен, тоже получится поздний впрыск топлива. Избавляемся мы от этого явления, повернув корпус ТНВД на более ранний впрыск. Иногда приходится доворачивать ТНВД почти до упора. Но прежде чем это сделать, послушайте работу двигателя. Когда у дизельного двигателя слишком ранний впрыск, он начинает работать более жестко (еще говорят, что у него стучат клапана). И если вы убедитесь, что оборотов за 50-100 до начала тряски эта жесткая составляющая в акустическом фоне дизеля исчезла, значит точно надо поворачивать ТНВД. Тут следует заметить, что у изношенных дизелей зазор поршень – цилиндр очень большой и поэтому они начинают работать жестко даже при абсолютно правильном угле опережения впрыска. Использование для установки опережения впрыска стробоскопа в нашем случае не совсем оправдано. Не будем говорить о том, что стробоскопы более уверенно ловят своим микрофоном стук уже сильно изношенной форсунки. Если же форсунка  в приличном состоянии, а трубка подачи топлива закреплена штатно, лампа стробоскопа, как правило, дает сбои. Установить с помощью стробоскопа можно опережение впрыска при холостом ходе. Именно это опережение дается в технической документации. Но износ  в ТНВД неравномерный. И очень часто установив опережение по метке с помощью стробоскопа при оборотах холостого хода, мы не избавляемся от тряски на оборотах, вызванной поздней подачей топлива. Поэтому мы и рекомендуем выставлять опережение  на слух. При том износе, который имеют эксплуатируемые нами дизеля, это более приемлемый способ. Ведь только таким образом можно скомпенсировать поздний впрыск, вызванный низким давлением топлива в корпусе ТНВД из-за износа питающего насоса. Это почти то же самое, что и регулировка опережения зажигания у бензинок. Вы можете с помощью приборов установить опережение зажигания только при оборотах холостого хода (а другого и не предлагается руководствами по ремонту), но из-за неисправности, например, центробежного регулятора, машина ехать не будет. Ясно дело, что его надо чинить или менять. Но можно, повернув трамблер, выставить на слух приемлемый угол опережения зажигания. Разница только в том, что у бензиновых двигателей критерием правильности установки опережения зажигания без использования приборов будут детонационные стуки и мощность двигателя, а у дизелей – тряска, дымность и стуки в двигателе.
