Принцип работы термостата

Устройство и принцип работы автомобильного термостата

Из чего сделано это устройство? Автомобильные термостаты производят из цветных металлов. Чаще всего используется латунь или медь. Первый вариант считают более подходящим. Принцип устройства прибора прост, он включает такие элементы:

корпус;
клапан малого и большого круга охлаждения;
выходной патрубок, сообщённый с насосом;
восковой шар;
входной патрубок, присоединённый к радиатору;
пружины;
поршень.

Все устройства автомобильного термостата представлено в форме цилиндра, возвратного штыря, воскового шарика и запорного клапана большого и малого круга. Именно эта простота и обеспечивает надёжность работы конструкции.

В автомобилях отдельных марок термостат можно настроить для срабатывания при достижении двигателем определённых температур. Обычно пометка о данных возможностях есть в инструкции к прибору. Это своеобразный плюс, позволяющий сократить расход бензина при прогреве мотора.

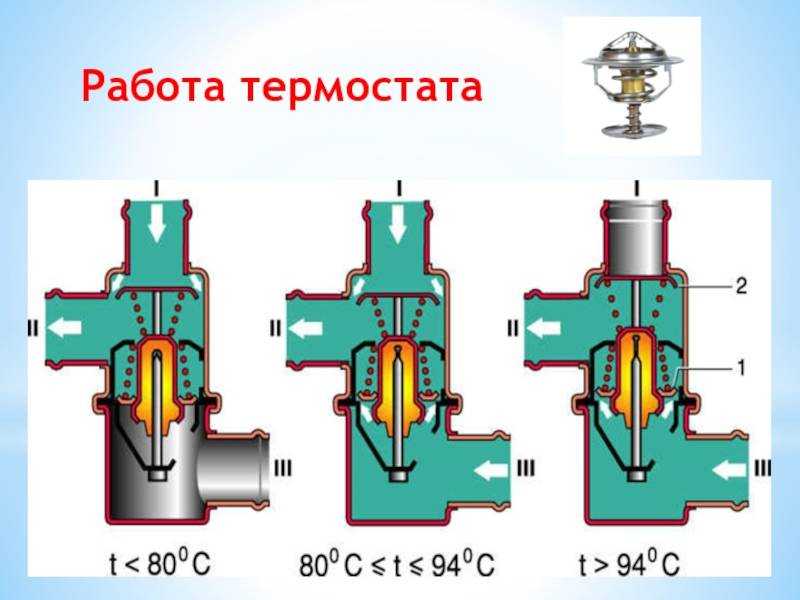

Схемы циркуляции

Обычный механический термостат выполняет свою работу сам по себе. Чтобы понять, за счёт чего обеспечивается функционирование, нужно рассмотреть принципиальную схему:

Когда двигатель только запустился, но ещё не прогрелся до необходимой температуры, основной запорный клапан перекрывает поток охлаждающей жидкости на радиатор. Малый круг остаётся открытым и пропускает антифриз, чтобы предупредить его охлаждение и позволить мотору прогреться полностью.
После повышения температурных отметок происходит нагревание воска внутри цилиндра. Этот компонент планомерно расширяется, что обеспечивает выталкивание штока наружу. Он поднимается и открывает доступ антифриза ко второму кругу. От силы нагрева жидкости зависит высота подъёма клапана и величина охлаждающего потока.
Если антифриз горячий, доступ к малому кругу охлаждения перекрывается и весь поток поступает на радиатор — на большой круг охлаждения.
После того как жидкость остывает, вещество охлаждается и сжимается. Шток опускается при помощи пружины, а клапан уменьшает проток на радиатор охлаждения.

Следовательно, работоспособность системы заключается в контроле и восстановлении нормальной температуры двигателя. Если рассмотреть схему детально, то можно сделать вывод об автономности процесса. Восприимчивость к температурным колебаниям зависит от состава наполнителя.

Видео: автомобильный термостат. Принцип работы в 3D анимации

В этом наглядном видео вы узнаете строение и принцип работы термостата в 3D графике.

Классификация

Термостаты можно классифицировать по диапазону рабочих температур:

Термостаты высоких температур (300—1200 °C);
Термостаты средних температур (60—500 °C);
Термостаты низких температур (менее −60 °C (200 К)) — криостаты.

Термостаты можно классифицировать по рабочему телу (теплоносителю):

Воздушные;
Жидкостные;
Твердотельные (как правило, используются элементы Пельтье и воск).

Термостаты можно классифицировать по точности поддержания температуры:

5—10 градусов и хуже, как правило, достигается без перемешивания, за счёт естественной конвекции;
1—2 градуса (хорошая тепловая стабильность для воздушных, очень посредственная для жидкостных), как правило, с перемешиванием;
0,1 градуса (очень хорошая тепловая стабильность для воздушных , на уровне лучших образцов, средняя для жидкостных);
0,01 градуса (как правило, достигается в жидкостных термостатах специальной конструкции ), практически невозможно получить в воздушном термостате с вентилятором.

Термостаты можно классифицировать по области и способу применения:

Промышленные термостаты; накладные термостаты;
погружные термостаты;

Комнатные термостаты.

Термостаты высоких температур (300—1200 °C);
Термостаты средних температур (−60—500 °C);
Термостаты низких температур (менее −60 °C (200 К)) — криостаты.

Воздушные;
Жидкостные;
Твердотельные (как правило, используются элементы Пельтье и воск).

5—10 градусов и хуже, как правило, достигается без перемешивания, за счёт естественной конвекции;
1—2 градуса (хорошая тепловая стабильность для воздушных, очень посредственная для жидкостных), как правило, с перемешиванием;
0,1 градуса (очень хорошая тепловая стабильность для воздушных , на уровне лучших образцов, средняя для жидкостных);
0,01 градуса (как правило, достигается в жидкостных термостатах специальной конструкции ), практически невозможно получить в воздушном термостате с вентилятором.

Промышленные термостаты; накладные термостаты;
погружные термостаты;

Комнатные термостаты.

Как избежать повреждения оборудования

Терморегулятор имеет максимальную частоту переключения или включает и выключает нагрев и охлаждение при температурах с обеих сторон заданного значения. Это уменьшает риск повреждения оборудования с частым переключение. Следует знать, что нельзя устанавливать температуру больше, чем температурный диапазон терморегулятора. Производитель проводит калибровку контроллеров температуры таким образом, чтобы в испытательной лаборатории значения соответствовали действительной комнатной температуре. Это означает, что температура в комнате будет оставаться вокруг терморегулятора, но также может быть в любое время примерно на 5 градусов выше или ниже.

Производители рекомендуют устанавливать терморегуляторы в гостиных. Установка в кухонных помещениях, коридоре, котельной ведет к дезориентации прибора и ложных тревог. Желательно устанавливать в самом холодном помещении или в комнате, где находится больше всего людей.

Вблизи с терморегулятором не должно быть источников тепла, к примеру, батареи и обогревателей. Подвергать устройство прямым солнечным лучам, также крайне не рекомендуется. Нежелательна установка с близкими электрическими устройствами, которые излучают тепловые помехи.

Прежде чем включать механический контроллер температуры, важно прочитать инструкции на информационном письме устройства. В техпаспорте есть отдельный раздел о подключения устройства

Устройство и принцип работы автомобильного термостата

Поскольку конфигураций двигателей и, соответственно, систем охлаждения достаточно много, то и место установки термостата может быть разным. Как правило, он монтируется во входном трубопроводе насоса системы охлаждения или на выходной магистрали головки блока цилиндров. В системе охлаждения двигателя предусмотрено два круга, по которым циркулирует рабочая жидкость, снижая его температуру. Малый круг включает в себя головку блока цилиндров, сами цилиндры и радиатор печки, а большой – всю систему с радиатором. Главной задачей термостата является блокирование процесса охлаждения двигателя (циркуляции охлаждающей жидкости по большому кругу), если температура последнего ниже рабочего уровня.

Конструкция типового автомобильного термостата состоит из следующих элементов:

Корпус. Он имеет три патрубка для подключения в систему охлаждения: входной (впуск рабочей жидкости от радиатора), входной от двигателя (из головки блока цилиндров или печки) и выходной (подачи на насос).
Цилиндр, внутри которого находится термочувствительный элемент.
Термочувствительный элемент. Он может быть жидким (смесь воды и спирта) или твердым (из технического воска, в состав которого входят порошковая медь, алюминий и графит).
Шток (поршень) – располагается внутри цилиндра.
Клапан малого круга – перепускной клапан, поддерживающий заданный уровень давления в системе.
Клапан большого круга (основной). Он представляет собой металлическую тарелку, которая открывает и закрывает путь по большому контуру.
Пружины, запирающие клапаны большого и малого кругов.

В момент пуска двигателя термостат находится в закрытом положении. Проходя по малому кругу, охлаждающая жидкость выходит из блока цилиндров и вновь возвращается в него. Отсутствие охлаждения во всей системе позволяет двигателю быстрее прогреваться до рабочей температуры. Когда температура блока цилиндров повышается и нагревает охлаждающую жидкость до уровня 80-90°С, термочувствительный элемент реагирует (воск расплавляется и увеличивается в объеме, оказывая воздействие на шток) и сдвигает тарелку, открывая доступ к большому кругу.

Открытие клапана происходит постепенно, что позволяет с ростом температуры увеличивать количество охлаждающей жидкости, поступающей на радиатор. Максимальное открытие клапана достигается при температуре 95-105°С. Если происходит излишнее охлаждение двигателя, термочувствительный элемент начинает реагировать в обратную сторону, закрывая клапан и снижая количество рабочей жидкости, попадающей в большой контур.

Какие бывают неисправности термостата, их признаки и причины

Неисправность одного из основных узлов системы чаще всего связана с износом или коррозией некоторых элементов. На начальном этапе подобных деформаций, изменения незаметны, а потом случается так, что клапан завис в открытом или закрытом положении. Иногда встречается неполное открытие клапана. При этом автовладелец может не сразу заметить неисправность, потому что симптомы открытого термостата возникают только при небольшом морозе, когда прогрев ДВС идёт долго.

Если клапан термостата заклинило полностью в закрытом положении, то движок может перегреться даже при отрицательной температуре окружающей среды. Требуется незамедлительно заменить термостат на новый.

Если открытие термостата происходит очень рано, то это может указывать на бракованное изделие или самодельное, или устройство просто не подходит для вашей модели автомобиля.

Если клапан термостата заклинило наполовину или в полностью открытом состоянии, то ДВС будет долго прогреваться до рабочей температуры. А в зимнее время двигатель вообще не прогреется, да и печка греть совсем не будет. Отмечу, что если детали исправны, то при нуле двигатель прогреется до рабочей температуры за 5-7 минут.

Автомобильный термостат может быть некачественным изначально. В этом случае открытие клапанов происходит несвоевременно. Такое нарушение не опасно, но может бить по бюджету из-за увеличения расхода топлива. Чтобы суметь вовремя диагностировать проблему надо знать, какие типы поломок существуют и как проводить тестирование самостоятельно.

Причины неисправностей термостата:

Появление накипи на металлических деталях, штоке. Это происходит из-за плохого качества охлаждающей жидкости либо несвоевременной её замены. Накипь затормаживает работу клапанов и штока, что приведёт к некорректной работе термостата.
Вибрационные разрушения. Как правило это появляется при использовании некачественных или бракованных термостатов. В таких устройствах плохо завальцованы соединения и стыки, а также плохая герметизация медного цилиндра.
Деформация резинового уплотнителя. Чаще всего это происходит из-за высоких температур, которые вызывают в резине протечки или трещины. Также перегревается мембрана между штоком и наполнителем.

Перечислю признаки неисправностей термостата:

ДВС постоянно перегревается – стрелка на приборной панели всё время находится в красной зоне. Это означает, что антифриз не проходит к радиатору.Стрелка показывает, что двигатель перегрет
ДВС плохо прогревается, а при повышенных нагрузках он очень быстро перегревается. Это указывает на то, что клапаны заклинило в среднем положении, в результате чего только небольшое количество охлаждающей жидкости попадает в радиатор, чего, разумеется, недостаточно для охлаждения мотора при высоких нагрузках.
Слишком долго прогревается движок. Это значит, что открыт патрубок к радиатору, из-за чего антифриз постоянно охлаждается и не даёт силовому агрегату прогреться до рабочей температуры.
Стрелка температуры двигателя после остановки поднимается, а при движении – падает.
Нижний патрубок становится тёплым после 3 минут работы движка. Это означается, что термостат открыт постоянно.
Нижний патрубок холодный, но стрелка указывает на перегрев мотора (ДВС при этом работает долгое время). Это означает, что термостат заклинило в закрытом положении. Исключение – поломка датчика вентилятора радиатора.
Дополнительные признаки: печка в салоне дует прохладным воздухом, снижается динамика авто, увеличивается расход бензина.

Самое опасное – это моментальный перегрев двигателя в жаркое время года, что приведёт к его поломке. А если двигатель не выходит на рабочую температуру, то повысится износ узлов и ухудшится эффективность моторного масла.

Технические характеристики

Параметры работы зависят от варианта исполнения, начинки и схемы управления. К некоторым терморегуляторам для кварцевых обогревателей или масляных калориферов подключаются 2 – 3 выносных датчика. Встроенный GSM-модем проводит голосовое оповещение и электронную рассылку о состоянии микроклимата на заданные телефонные номера с указанием параметров работы.

Возможности современных терморегуляторов:

подключение к восьми номерам телефонов и регулирование 4 тревожных зон в жилище;
координация параметров и постановка задач посредством мобильной связи или голосовым сообщением;
отправка SMS-сообщения при отключении напряжения, разрядке батареи;
модели выдерживают мощность 2 – 3,5 кВт.

При подсоединении суммируется потребляемый ток калориферов, это значение должно быть меньше максимального показателя для термостата.

Виды и типы

Термостаты можно разделить в зависимости от диапазона рабочих температур:

Устройства, работающие при высоких температурных показателях от +300 до 1200 °С.
Термостаты среднего уровня: от -60 до 500 °С.
С самым низким диапазоном температур (криостаты): менее -60 °С. Они работают вместе с дополнительными источниками холода.

Также термостаты классифицируются в зависимости от стабильности и точности срабатывания. Их характеризирует отклонение от заданной температуры:

5 – 10 °С – наихудший показатель термостата.
1 — 2 °С – для воздушного термостата это хороший показатель, но для жидкостного – посредственный.
0,1 °С – отлично для воздушного, средне – для жидкостного.
0,01 °С – не достижимо для воздушного, хорошо для жидкостного термостата специальной конструкции.
0,001 °С – такой показатель может быть достигнут только в метрологических жидкостных термостатах.

Что такое термостат

Термостат – это дискретный механический прибор, который при достижении заданной уставки по температуре, изменяет своё состояние или состояние своих электрических контактов.

Эти контакты, например, могут использоваться в релейных электросхемах, запуская или останавливая различные агрегаты или передавать информацию о достижении температуры в систему автоматизации АСУТП. Само слово происходит от двух греческих слов: «θερµο-», что означает тепло и «στατός» — стоячий, неподвижный.

В отличие от аналоговых датчиков температуры, таких как термопара или термометр сопротивления, термостат не покажет истинное значение температуры в определённый момент времени. Задача его заключается лишь в том, чтобы при выставленном заранее значении температуры «сработать», то есть изменить своё состояние. После этого в зависимости от типа термостата выполняются требуемые при регулировании действия.

Термостаты применяют в устройствах или системах, которые что-либо нагревают или охлаждают до заданных температурных значений. Например, в холодильниках, отопительных приборах, системах охлаждения автомобильных двигателей, промышленных печах и др.

Из чего состоит термостат и какой у него принцип работы

Устройство термостата и его принцип работы зависят от используемого типа чувствительного элемента. Это могут быть биметаллические пластинки или металлические капсулы с капиллярными трубками, заполненные жидкостью или газом.

Биметаллическая пластина представляет собой две разнородные металлические полоски с разными коэффициентами теплового расширения, которые сваривают вместе. Во время нагрева одна из металлических пластин расширяется больше, что приводит, при достижении заданной температуры, к её изгибанию или выпрямлению.

Механически передвигаясь таким образом, биметаллическая пластина может замкнуть или разомкнуть электрические контакты или, например, открыть клапан охлаждающей жидкости.

Ещё один из распространенных видов термостата – капиллярный. Его работа основана на первом законе термодинамики, согласно которому при изменении температуры в термодинамической системе, она должна выполнять механическую работу до тех пор, пока не придет в равновесное состояние.

Капиллярный термостат включает в себя следующие элементы:

металлическую капсулу, содержащую рабочую жидкость (например, гликоль);
капиллярную трубку, соединяющий датчик с регулирующим блоком термостата;
регулирующий блок или электромеханическое реле, при помощи которого задаётся уставочное значение температуры.

При нагреве металлической капсулы изменяется объём её содержимого, которое через капиллярную трубку давит на мембрану реле и при достижении заданной температуры происходит замыкание или размыкание его контактов.

У всех типов термостатов задание температуры происходит механически, поворачивая регулировочный винт, либо жёстко задано производителем на определённую температуру.

Назначение термостата

Как было сказано выше, основной задачей термостата является контроль за температурным режимом. Сфера использования термостатов очень широкая: от утюга в маленькой квартире до огромных печей на промышленных объектах. Они применяются в различной технике, отопительных системах, кондиционерах и бытовых приборах.

Термостат делает их использование безопасным и в то же время комфортным, поскольку регулирование температуры осуществляется автоматически.

Термостаты могут быть уже встроенными или применяться дополнительно, например, в смесителях для воды, для корректировки работы газовых котлов или подогрева пола.

Автомобильный термостат – обязательный компонент для системы охлаждения двигателя. Он помогает поддерживать необходимую температуру, не допуская перегрева.

Особенности проверки устройства

Сегодня есть три основных метода диагностики термостата. Кратко рассмотрим каждый из них:

Пускайте мотор на авто и выдерживайте 7-10 минут. После поднимайте капот и касайтесь нижнего патрубка, отходящего от радиатора. При нормальной работе устройства температура шлангов должна быть идентичной. Если же температура разная, то термостат неисправен.
Заводите мотор и прикасайтесь к трубке, подводящей ОЖ к верхней части радиатора. В случае корректной работы термостата трубка должна быть холодной до момента, пока мотор не прогреется до нужной температуры.
Наиболее эффективный и сложный метод — со снятием термостата. В данном случае необходим демонтаж устройства с последующим окунанием его в жидкость.

Последняя прогревается в специальной емкости до момента срабатывания клапана.

Остается лишь зафиксировать температуру открытия и закрытия прибора.

Если мотор через 10-12 минут после заводки так и не набрал 90 градусов Цельсия (при условии температуры на улице около 0), то можно говорить о поломке рассматриваемого нами устройства.

Скорее всего клапан заклинило и ОЖ постоянно идет по большому кругу.

Более подробно читайте .

Ремонт заклинившего термостата

Нарушения в работе термостата могут быть вызваны не поломкой его подвижных частей, а попаданием под клапаны мусора, отложение накипи или выход из строя уплотнительного кольца. В этом случае можно обойтись без замены детали, сняв ее с автомобиля и обработав обычным средством для удаления отложений на бытовых водонагревателях, аналогичных «антинакипину», прокипятив его в течение 15 мин. Если устройство заработало, это будет заметно по открывшемуся в кипятке клапану. Перед установкой «реанимированного» термостата производят замену внутреннего уплотнительного кольца и промывку системы охлаждения специальными предназначенными для этого средствами.

Владелец одного достаточно свежего Opel начал жаловаться на то, что печка стала хуже греть. В сервисе человеку сказали, что дело — в подклинивающем термостате. Антифриз в расширительном бачке был уже бурого цвета. То есть, он либо давно не менялся, либо изначально было залито что-то не то. Так что высока вероятность, что термостат вышел из строя именно из-за качества охлаждающей жидкости. За замену термостата попросили почти сто латов.

“Почему так дорого?” — удивился автовладелец. Чтобы ответить на вопрос максимально корректно — мы обратились за консультацией к специалистам одного из рижских дилерских сервисов.

Почему такой дорогой термостат? Все объяснимо: на современных автомобилях все чаще применяются так называемые программируемые термостаты, с датчиком, и со спиралью подогрева (см. фото). Работой такого термостата заведует блок управления двигателем.

В чем суть: как известно, когда двигатель — холодный, антифриз циркулирует по малому кругу, не поступая в радиатор. Когда температура охлаждающей жидкости достигает определенной величины, термостат открывается, и жидкость начинает идти по большому кругу — через радиатор, где она охлаждается. В обычном термостате имеется термоэлемент, который, по-простому говоря, при нагреве деформируется, открывая клапан. При охлаждении он принимает первоначальную форму, соответственно — клапан закрывается. В зависимости от температуры охлаждающей жидкости термостат может открываться полностью, или частично.

Программируемый термостат, в общем-то, работает по тому же принципу, но в нем еще есть спираль для подогрева охлаждающей жидкости. Если блок управления двигателем полагает, что мотору нужно более интенсивное охлаждение, он подает питание на эту спираль. Та дополнительно нагревает охлаждающую жидкость, находящуюся внутри термостата, заставляя его открыться. А обратная связь с блоком управления двигателем осуществляется посредством датчика, который находится внутри термостата. Такой термостат, естественно, стоит дороже. Например, для бензинового 1,6-литрового двигателя Opel Astra оригинальный программируемый термостат может обойтись примерно в 75 латов (см. фото). Плюс — чего-то стоит работа по его замене.

Еще нюанс: программируемый термостат более чувствителен к некачественной охлаждающей жидкости. Как известно, езда на старом антифризе приводит к образованию накипи. Эта накипь нарушает работу не только термоэлемента, но и датчика программируемого термостата, а также — его спирали. Соответственно, блок управления двигателем уже не может с ним нормально взаимодействовать. Так что, вот очередной пример, как, казалось бы, такая мелочь, как антифриз, может привести к внеплановому недешевому ремонту.

Еще одна причина, почему в машине холодно

Кстати, не факт, что замена термостата решит проблему обогрева салона — ведь накипь откладывается и в радиаторе салонного отопителя, ухудшая его теплоотдачу. Иногда помогает промывка системы охлаждения, но в самом запущенном случае упомянутый радиатор приходится менять. Чтобы до него добраться — надо снимать торпедо. А эта процедура занимает минимум день работы, и вполне может обойтись в 200…300 латов.

Артур ОЗОЛС, R?ga автомобильная

Система охлаждения

1. Система охлаждения предназначена для поддержания оптимального теплового режима путем отвода части теплоты от нагретых деталей двигателя и передачи этой теплоты окружающей среде. Правильная ли эта формулировка?

1) правильная

2) неправильная, отводится 100% тепла сгоревшего топлива

3) неправильная, все тепло идет на совершение полезной работы

2. Как называется прибор жидкостной системы охлаждения двигателя для отвода теплоты окружающей среде.

1) рубашка блок-картера

2)вентилятор

3)центробежный насос

4)радиатор
3. Что такое антифриз?

1) жидкость, замерзающая при очень низкой температуре

2) жидкость уменьшающая трение

3) жидкость, применяемая в тормозной системе

4. Какое устройство системы охлаждения обеспечивает циркуляцию охлаждающей жидкости в двигателе?

1) радиатор

2) вентилятор

3) центробежный насос

4) клапан-термостат
5.На каком двигателе из перечисленных устанавливается вентилятор с электроприводом?

1) ЗиЛ

3) КамАЗ

4) ЗМЗ
6. Предпусковой подогреватель предназначен для:

1) поддержания оптимального теплового режима двигателя

2) для подогрева охлаждающей жидкости и масла перед пуском двигателя при низких температурах

3)для подогрева двигателя с воздушным охлаждением при работе его в северных районах

7. Для изменения интенсивности охлаждения радиатора применяют жалюзи и на некоторых двигателях автоматическое отключение

1)вентилятора

2)водяного насоса

3)термостата

8. В двигателе внутреннего сгорания только 30-42% тепла полученного при сгорании топлива превращаются в полезную работу. На что расходуется остальное тепло?

1) все остальное тепло отводится системой охлаждения в окружающую среду.

2) уносится в окружающую среду отработанными газами

3) уносится отработанными газами, отводится системой охлаждения, затрачивается на трение и нагрев масла

9. Какие наполнители применяют в термостатах системы охлаждения двигателей?

1) с жидкостным и газообразным наполнителем

2) с твердым и газообразным наполнителем

3) с жидким и твердым наполнителем

10.Для чего на пробке радиатора устанавливается паровоздушный клапан?

1) для предохранения водителя от ожогов при закипании жидкости в системе охлаждения

2) для выпуска пара при кипении жидкости и впуска воздуха в систему при ее охлаждении

3) для автоматического поддержания заданного уровня жидкости в системе охлаждения

11.Как различаются по объему система охлаждения и система смазки на одном и том же двигателе?

1) емкость системы охлаждения больше.

2) емкость системы смазки больше

3)емкости этих систем одинаковые

12. Какого типа насос применяют для принудительной циркуляции жидкости в системе охлаждения?

1)центробежный

2)плунжерный

3)шестеренчатый

4)диафрагменный
13. Радиатор жидкостной системы охлаждения состоит из верхнего и нижнего бачка соединенных трубками. В каком из бачков температура охлаждающей жидкости выше?

1) в нижнем

2)в верхнем

3)одинакова в обоих бачках

14. Что является твердым наполнителем?

1) алюминевая стружка и латунь;

2) нефтяной воск и алюминевая стружка.

3) церезин и металлическая стружка

15. Как приводится в действие вентилятор двигателя КамАЗ -740?

1) клиноременной передачей

2) цепной передачей

3) гидромуфтой.

16. Как называется средняя часть радиатора?

1) соты

3)сердцевина

4) трубчатая часть
17.Где устанавливается клапан термостат?

1) в средней части блока цилиндров

2) около радиатора

3) на выходе из водяной рубашки.

4) на входе в водяную рубашку
18.Из чего состоит низкозамерзающая охлаждающая житкость?

1) дисцилированная вода и этиловый спирт

2) дождевая вода и этиленгликоль

3) дисцилированная вода и этиленгликоль .

4)19. От чего приводится в действие водяной насос?

1) плоско ременной передачей

2) клиноременной передачей.

3) цепной передачей

20.Какова особенность системы охлаждения дизеля ЯМЗ-236?

1) расположение водяного насоса и его привода,не объединенный свентилятором

2)каждая головка цилиндров имеет водосборный трубопровод с отдельным термостатом

3) имеется два термостата соединенные междусобой трубопроводом

скачать

Как определить наличие поломки?

Первичная диагностика термостата проводится на автомобиле. После запуска двигателя проверяется температура патрубков, идущих к радиатору (рукой или датчиком, установленным на цифровом мультиметре). После прогрева мотора необходимо проконтролировать степень нагрева рукавов, идущих к радиатору. При исправном термостате шланги должны нагреваться равномерно. Методика позволяет определить заклинивание штока и тарелки клапана. Проверяется также отсутствие трещин в корпусных деталях регулятора.

Дополнительное тестирование предусматривает снятие регулятора с машины. Из системы охлаждения сливается антифриз, резиновые патрубки удерживаются на корпусе термостата винтовыми или пружинными хомутами (зависит от производителя автомобиля). Демонтированный элемент нужен для погружения в емкость с водой, которая устанавливается на газовую или электрическую плиту. Для проверки степени нагрева жидкости применяется градусник или электронный термометр.

При прогреве воды до 90°С и выше в исправном термостате клапан должен открываться. Процесс открытия контролируется визуально: если тарелка остается неподвижной, то регулятор необходимо заменить на устройство с идентичными рабочими характеристиками. Методика визуальной проверки не отличается высокой точностью, поскольку невозможно отследить связь между положением клапана и степенью нагрева. От данного параметра зависят корректность прогрева силового агрегата и поддержание заданной температуры.
