Система охлаждения ford focus 2

Надежное охлаждение

В модуль управления силовым агрегатом (PCM) двигателя заложена стратегия, которая будет управлять двигателем, если последний начнет перегреваться.

Если двигатель начинает перегреваться, активизируется 1-я стадия стратегии. Датчик температуры головки цилиндров (СНТ) посылает сигнал в модуль РСМ, который дает команду на перемещение стрелки указателя температуры в красную зону.

Если двигатель не выключается, а температура продолжает расти, загорается контрольная лампа «Power Train Check» («Проверка силового агрегата»). Это указывает водителю на то, что двигатель приближается к критическим пределам и должен остановиться. В этот момент PCM генерирует DTC p1285, который можно извлечь, используя WDS.

Если водитель игнорирует включение контрольной лампы и показания указателя температуры, активизируется 2-я стадия стратегии. Модуль РСМ начинает управлять двигателем при выключенных двух цилиндрах и ограничении частоты оборотов двигателя до значения, не превышающего 3000 об/мин. Одновременно загорается контрольная лампа неисправности (MIL). Это указывает на то, что может возникнуть значительное неустранимое повреждение двигателя, и это будет влиять на уровень токсичности выхлопа. В этот момент PCM генерирует DTC p1299, который можно извлечь, используя WDS.

Воздух всасывается в выключенные цилиндры, которые помогают регулировать температуру внутренних элементов двигателя. Выключение цилиндров чередуется между цилиндрами, что позволяет обеспечить равномерное охлаждение всех цилиндров.

ПРИМЕЧАНИЕ: Если водитель использует большой ход дроссельной заслонки (например, при маневре обгона), когда модуль РСМ активизирует выключение двигателя (2-я стадия), выключение будет задерживаться на 10 секунд.

ПРИМЕЧАНИЕ: После того, как активизирован режим работы с 2-мя цилиндрами, двигатель не будет возвращаться к работе на 4 цилиндрах даже в том случае, если температура должна упасть, до тех пор, пока зажигание не будет выключено и затем снова включено.

ПРИМЕЧАНИЕ: MIL можно погасить только при использовании WDS после устранения неисправности и удаления DTC.

Замена охлаждающей жидкости

ПРЕДУПРЕЖДЕНИЕ: При сбрасывании давления в системе охлаждения закройте крышку расширительного бачка куском толстой ткани, чтобы предотвратить опасность ошпаривания охлаждающей жидкостью. Несоблюдение этого указания может привести к травматическим последствиям.

ПРЕДОСТЕРЕЖЕНИЕ: При сливе охлаждающей жидкости или замене каких-либо элементов системы охлаждения недопустимо попадание охлаждающей жидкости на ремень газораспределительного механизма или на ремень привода аксессуаров. При необходимости ремень следует снять. Загрязнение ремня может привести к его повреждению.

ПРИМЕЧАНИЕ: При условии, что охлаждающая жидкость не загрязнена другими жидкостями или инородными веществами, хорошие антикоррозионные свойства этой жидкости позволяют использовать ее повторно после замены алюминиевых элементов системы охлаждения, но при этом всегда следует проверять концентрацию жидкости и поддерживать ее в норме согласно спецификации.

Эту охлаждающую жидкость следует менять по истечении 10 лет или 150 000 миль пробега, в зависимости того, что наступит раньше. Заправляйте систему охлаждения только такой охлаждающей жидкостью, которая удовлетворяет правильной спецификации и совместима с имеющейся охлаждающей жидкостью. За дополнительной информацией обратитесь к главе Спецификации имеющейся в этом разделе.

Как установить, что термостат неисправен?

Как проводить замену – разобрались, а вот как определить, что термостат неисправен – нет. А выявить проблемы с этим элементом – несложно. Можно, конечно, провести замеры в тестовом режиме ЭБУ, чтобы выявить точную температуру ОЖ (как сказано, его показания могут расходиться с датчиком на приборной доске).

Но можно поступить и проще. Всего лишь достаточно проверить температуру патрубка, идущего от термостата на радиатор, на разных режимах.

То есть достаточно завести холодный мотор, а затем перейти в подкапотное пространство и приложить руку к указанному патрубку.

Если он начинает разогреваться еще до выхода на оптимальный температурный режим, то это указывает на заклинивание в открытом или полуоткрытом положении. При этом сам двигатель не может выйти на оптимальный температурный режим, а печка в салоне не греет.

Если же наоборот – патрубок холодный даже после выхода на требуемую температуру, это указывает на заклинивание термостата в закрытом положении.

Термостат

Термостат предназначен для поддержки постоянной температуры двигателя. Его главным механизмом является заполненный специальным воском термоэлемент, соединённый с пружинами двух клапанов. Схема направления движения жидкости через тройник: основной клапан направляет тосол в радиатор и далее по большому кругу, а дополнительный, — по малому кругу. С момента достижения определённого значения температуры охлаждающей жидкости, основной клапан начинает постепенно открываться, увеличивая поток тосола через тройник из радиатора. Дополнительный клапан в этот момент начинает закрываться, уменьшая поток. При большем увеличении температуры жидкости оба клапаны, соответственно, открываются и закрываются полностью, обеспечивая двигателю максимальное охлаждение.

Наименование двигателя	Объём двигателя (л.)	Температура начала открывания термостата (°С)	Температура полного открывания термостата (°С)
Zetec-SEZetec-EEndura	1,4-1,61,8-2,01,8	829287	9699102

Сквозь радиатор отопителя тосол циркулирует всё время, независимо от того, в каком положении находятся клапаны. Термостат Форд Фокус 1 выполнен в отлитом из пластмассы корпусе и крепится двумя штифтами. Выпускной патрубок системы охлаждения оснащён датчиком, контролирующим температуру охладителя. Датчик зафиксирован пружинной скобой и уплотнён резиновым кольцом. Информация с него передаётся на электронный блок управления.

1.4.5. Ford Focus II. Проверка уровня и замена охлаждающей жидкости

ПРОВЕРКА УРОВНЯ И ДОЛИВКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Проверку уровня жидкости в расширительном бачке системы охлаждения желательно проводить при каждом осмотре автомобиля перед выездом и обязательно в случае перегрева двигателя и связанного с ним выброса жидкости из системы.
Расширительный бачок установлен на правом брызговике моторного отсека.
Для проверки уровня жидкости устанавливаем автомобиль на ровной горизонтальной площадке. Проверку проводим на холодном двигателе.

На стенке бачка нанесены метки MAX и MIN, между которыми должен находиться уровень жидкости на холодном двигателе.
Когда двигатель прогрет до рабочей температуры, уровень охлаждающей жидкости в бачке может быть немного выше метки MAX. Если уровень расположен на метке MIN или ниже, доливаем в бачок жидкость, рекомендованную заводом-изготовителем (см. «13. Ford Focus II. Приложение. Применяемые топливо, смазочные материалы и эксплуатационные жидкости»).На прогретом двигателе жидкость в системе охлаждения находится под избыточным давлением. Во избежание ожогов не отворачивайте крышку расширительного бачка, пока двигатель не остынет до безопасной температуры.
Если необходимо долить жидкость в систему на прогретом двигателе, то останавливаем его. Выждав десять минут, накрываем крышку расширительного бачка ветошью и отворачиваем ее на четверть оборота, стравливая избыточное давление в системе охлаждения.Если уровень жидкости расположен на метке MIN или ниже…

…отворачиваем крышку расширительного бачка.

Доливаем в бачок охлаждающую жидкость, немного не доводя уровень до метки MAX.
Потеки охлаждающей жидкости удаляем ветошью. Заворачиваем крышку расширительного бачка.Если уровень охлаждающей жидкости в расширительном бачке постоянно снижается, то в системе охлаждения, скорее всего, имеется течь. В этом случае необходимо проверить герметичность системы охлаждения и устранить неисправность (см. «2.4. Ford Focus II. Система охлаждения двигателей 1,4Duratec, 1,6Duratec и 1,6Duratec Ti-VCT»).

ЗАМЕНА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Работу проводим на смотровой канаве или эстакаде.
Охлаждающую жидкость следует заменять через каждые 100 тыс. км пробега или через пять лет эксплуатации — в зависимости от того, что наступит раньше.
Если двигатель горячий, необходимо дать ему остыть, а затем сбросить избыточное давление в системе охлаждения, отвернув крышку расширительного бачка (см. «Проверка уровня и доливка охлаждающей жидкости»).
Снимаем грязезащитный щиток моторного отсека (см. «11.2. Ford Focus II. Снятие грязезащитного щитка моторного отсека и подкрылка переднего колеса»).
Подставляем широкую емкость объемом не менее 6,0 л под сливное отверстие, выполненное в нижней части левого бачка радиатора. Для снижения интенсивности слива жидкости в первоначальный момент крышку расширительного бачка следует плотно завернуть.

Отверткой с широким лезвием отворачиваем пробку сливного отверстия (при этом пробка из отверстия не вынимается)…

…и сливаем охлаждающую жидкость из радиатора в подставленную емкость.
Чтобы ускорить слив жидкости снимаем крышку расширительного бачка. Заворачиваем пробку сливного отверстия радиатора. Заливаем жидкость в систему охлаждения через расширительный бачок. Доводим уровень жидкости в расширительном бачке до метки МАХ. Пускаем двигатель и прогреваем его до рабочей температуры. При этом следим за уровнем жидкости в расширительном бачке и при необходимости доводим ее уровень до метки МАХ. При прогреве двигателя отводящий (нижний) шланг радиатора некоторое время должен быть холодным, а затем — быстро нагреться, что будет свидетельствовать о начале циркуляции жидкости по большому кругу. Дождавшись включения вентилятора системы охлаждения, останавливаем двигатель. После остывания двигателя проверяем уровень охлаждающей жидкости в расширительном бачке и доводим его до нормы.

→

→

→

→

→

Механическая проверка термостата

ПРИМЕЧАНИЕ: Полное открывание означает, что клапан термостата поднимается над седлом на расстояние 5.8 мм или больше.

• 82°C (179°F) — автомобили с двигателем 1.6L Zetec-SE/1.4L.
• 82°C (179°F) — автомобили с двигателем 1.6L Duratec.
• 92°C (197°F) — автомобили с двигателем 1.8L/2.0L/1.6L Zetec-E.
• 87°C (188°F) — автомобили с двигателем 1.8L Diesel.

• 96°C (204°F) — автомобили с двигателем 1.6L Zetec-SE/1.4L.
• 96°C (204°F) — автомобили с двигателем 1.6L Duratec.
• 99°C (210°F) — автомобили с двигателем 1.8L/2.0L/1.6L Zetec-E.
• 102°C (215°F) — автомобили с двигателем 1.8L Diesel.

• Автомобили с двигателем 1.6L Zetec-SE/1.4L. За дополнительной информацией обратитесь к Термостат имеющейся в этом разделе.
• Автомобили с двигателем 1.6L Duratec. За дополнительной информацией обратитесь к Термостат- 1.6L Duratec имеющейся в этом разделе.
• Автомобили с двигателем 1.8L/2.0L/1.6L Zetec-E. За дополнительной информацией обратитесь к Термостат имеющейся в этом разделе.
• Автомобили с двигателем 1.8L Diesel За дополнительной информацией обратитесь к Термостат имеющейся в этом разделе.
• Автомобили с двигателем 2.0L Duratec ST За дополнительной информацией обратитесь к Термостат имеющейся в этом разделе.

Из чего состоит и как работает система охлаждения Форд Фокус?

В состав стандартной системы входит несколько элементов: радиатор, термостат, вентилятор, расширительный бачок. Сама жидкость циркулирует по трубопроводам и шлангам. Сначала, пока мотор не разогреется до рабочих температур, жидкость циркулирует по малому кругу. Сама система при работающем двигателе находится под давлением. Если оно поднимается выше определенной точки (от 85 до 120 кПа), происходит открывание редукционного клапана и сброс давления в атмосферу.

При поездках на короткие расстояния встречного потока воздуха недостаточно для охлаждения двигателя Форд Фокус. Поэтому авто комплектуется одним или двумя вентиляторами с электрическим приводом. Сигналом для включения радиатора становится повышение температуры охлаждающей жидкости до 120°C.

Блок управления фиксирует повышение температуры и сигнализирует о критической ситуации контрольной лампой на панели приборов. Если загорелась лампа «Проверь мотор», водителю необходимо остановить двигатель и на эвакуаторе доехать до сервисного центра. Там диагностическим прибором будет проверен код ошибки.

Устройство системы охлаждения

Система охлаждения Форд Фокус 2 имеет закрытий тип, циркуляция рабочей жидкости
в которой происходит под давлением. Она кондиционирует систему и состоит из
следующих элементов:

• радиатор;
• расширительный
  бачок;
• насос
  для подачи воды;
• термостат;
• вентилятор;
• патрубок
  для отвода жидкости;
• кронштейн;
• запорный
  клапан.

Циркуляция рабочей жидкости в системе осуществляется при
помощи насоса, откуда она попадает в рубашку для охлаждения ДВС, к цилиндрам КС
и потом – к термостату. Затем, если температура жидкости высока, она попадает в
радиатор или в водяной насос, если ее температура понизилась.

А теперь рассмотрим основные элементы системы подробнее.

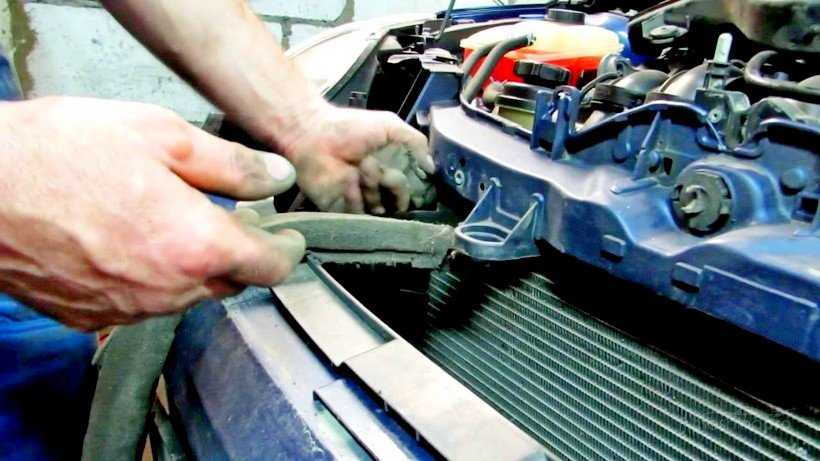

Радиатор

Поток рабочего жидкостного элемента в радиаторе
горизонтальный. Имеет алюминиевую сердцевину, состоящую из трубок и лент. Слева
и справа расположены пластиковые бачки. Внизу левого бачка размещено отверстие
для слива жидкости, защищенное пробкой. С водяной рубашкой двигателя бачки
соединяются шлангами. С расширительным бачком радиатор совмещается паровым
шлангом.

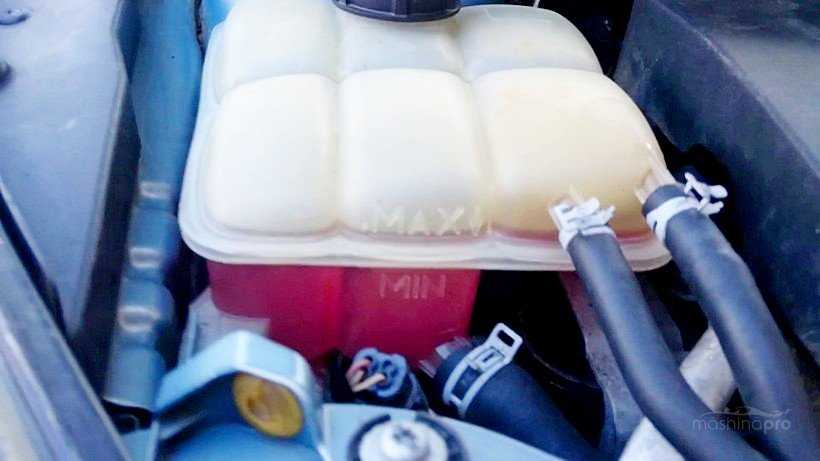

Расширительный бачок

Назначение этого элемента – восполнение изменяющегося объема
антифриза в зависимости от его нагрева. Выполнен из прозрачного пластика. В
закрывающей горловину крышке установлены впускной и выпускной клапаны

Очень
важно, чтобы они всегда находились в исправном состоянии

Если в выпускном клапане будет нарушена герметичность,
снизится температура закипания антифриза. А заклинивание этого элемента станет
причиной значительного повышения давления в системе, что, в свою очередь, может
привести к выходу из строя радиатора или его шлангов.

Водяной насос

С помощью водяного насоса обеспечивается принудительное
циркулирование рабочей жидкости в системе. Размещен насос на блоке цилиндров.
Совмещен со шкивом коленвала поликлиновым ремнем, благодаря чему и проводится в
движение. В насосе находятся подшипники закрытого типа, смазывать которые нет
необходимости.

Ремонт насоса невозможен, поэтому если в нем наметилось
протекание или пришли в неисправность подшипники, значит, необходима полная
замена узла.

Термостат

Это ни что иное, как электромагнитный клапан, занимающийся
поддержанием оптимальной температуры антифриза и сокращением периода прогрева
силового агрегата. Управляется термостат при помощи электронной системы,
получающей сигналы от датчика температурного режима антифриза, который
установлен на патрубке водяной рубашки.

Сам термостат размещен на ГБЦ и защищен металлическим
корпусом. При температуре до 60 градусов термостат полностью закрыт. Рабочая
жидкость в этом случае ходит по малому контуру, минуя радиатор, что
способствует ускорению прогрева мотора. При нагреве жидкости свыше 80 градусов
термостат частично открывается. Его полное открывание происходит при 98
градусах, при этом рабочая жидкость начинает проходить через радиатор.

Вентилятор

Вентилятор нужен для обдувания радиатора. Его активация и
деактивация происходит по сигналам, поступающим с ЭБУ силового агрегата.
Скорость вращения лопастей вентилятора зависит от теплового режима
кондиционера. Размещен он на радиаторе, защищен металлическим кожухом.

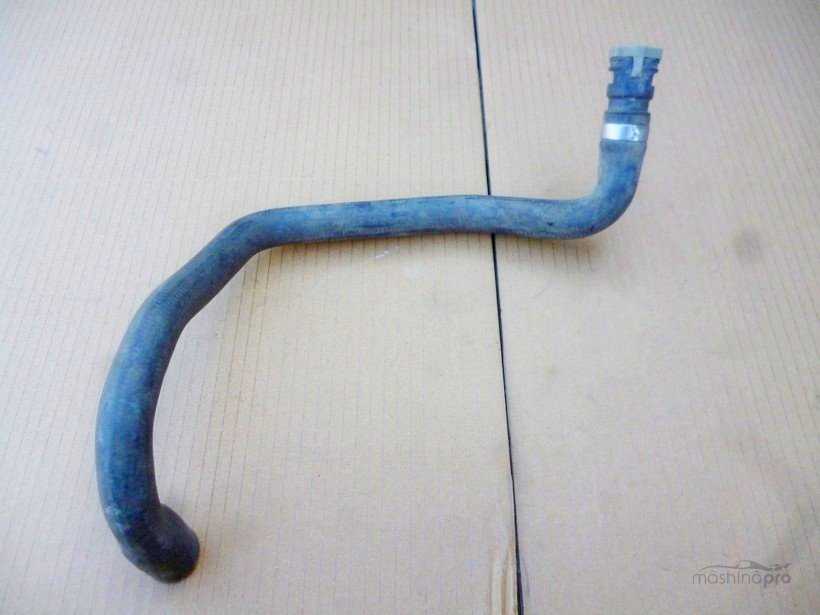

Отводящий патрубок

Необходим для того, чтобы распределять потоки антифриза.
Расположен на водяной рубашке. В корпус этого элемента вкручен температурный
датчик ОЖ. Исходящие от него сигналы ЭБУ корректирует тепловой режим работы
силового агрегата.

Запорный клапан

Необходим для прекращения отводки антифриза в расширительный
бачок при запуске непрогретого мотора – это дает возможность экономить горючее
при прогреве мотора. А время прогрева при этом уменьшается. Когда температура
антифриза достигает 80 градусов, происходит полное открытие клапана, и рабочая
жидкость проходит через расширительный бачок.

Проверка системы охлаждения Форд Фокус 2

Если стрелка температурного датчика переместилась на красный участок, но при
этом автомобиль еще не начал испускать пар, необходимо включить отопление
салона на максимум – это понизит температуру охлаждающей жидкости. Автомобиль
перед этим нужно будет остановить – желательно сделать это за пределами
проезжей части. После остановки силовому агрегату нужно будет дать немного
поработать вхолостую при обычной частоте вращения коленвала. Отопитель при этом
должен работать на полную катушку.

Внимание! Мотор нужно
немедленно выключить, если будет обнаружено, что герметичность системы
охлаждения нарушена. Если же этого не произошло, то моментальная остановка
недопустима

Если выброс жидкости происходит из-под пробки расширительного
бачка, то это не считается нарушением герметичности, и, следовательно,
двигатель в этом случае не должен отключаться немедленно.

Итак, начинаем проверку системы. Прежде всего, выключаем двигатель. Осматриваем
пространство под капотом с целью определения места выхода пара

Заодно
осматриваем мотор, обратив внимание на уровень антифриза в бачке, состояние
термостата и шлангов

Будьте осторожны! Откручивая
пробку расширительного бачка, в целях безопасности закройте горловину плотной
тканью. Во время откручивания пробки давление в системе упадет, в результате
чего жидкость закипит и с силой вырвется наружу.

Проверяем пространство под панелью приборов со стороны пассажира на предмет
обнаружения там следов течи, которая могла выходить из радиатора отопителя. При
наличии течи ее можно временно устранить, обмотав поврежденный участок
изолентой или, что еще лучше, армированной липкой лентой. Течь радиатора так
легко устранить не получится, поэтому в него нужно просто долить воды и следить
за показаниями температурного датчика.

Однако помните, что долгое нахождение воды в системе обязательно приведет к
появлению накипи, что, в свою очередь, может стать причиной серьезных
неисправностей. И еще: категорически запрещается совершать долив холодной воды
в перегретую систему. Она должна остывать не менее получаса.

К перегреву мотора мог привести обрыв ремня генератора. К таким же последствиям
приводит и растяжение ремня. Обязательно нужно проверить термостат. Делается
это так: при охлажденном моторе нужно потрогать рукой шланг, с помощью которого
радиатор соединяется с термостатом. Шланг должен быть теплым. Если же он холодный
– термостат вышел из строя.

Кроме этого, обязательно нужно исследовать вентилятор (реле его включения,
предохранитель и электродвигатель). Также проверяем контакты вентилятора на
предмет их окисления.

Ford Focus 2 Manual

Согласно регламенту технического обслуживания ремень привода вспомогательных агрегатов Форд Фокус 2 меняем через каждые 100 тыс. км пробега независимо от его состояния. На автомобиле с кондиционером одновременно меняем ремень привода компрессора кондиционера. Ремни привода вспомогательных агрегатов и компрессора кондиционера одноразовые, они рассчитаны только на однократное растяжение при установке. Использовать ремни повторно нельзя. В запасные части ремни поставляются в комплекте с приспособлениями для их установки.Приспособления для установки ремней

: 1 — привода вспомогательных агрегатов; 2 — компрессора кондиционера

Снимаем правое переднее колесо. Снимаем грязезащитный щиток моторного отсека (см. «Снятие грязезащитного щитка моторного отсека»). Снимаем подкрылок правого переднего колеса (см. «Снятие подкрылка переднего колеса»). Для наглядности операции по замене ремней показаны на снятом двигателе. Для снятия ремней…

…ножом разрезаем ремень привода компрессора кондиционера…

…и ремень привода вспомогательных агрегатов.

Протираем шкивы чистой ветошью. Для монтажа ремня привода вспомогательных агрегатов…

…устанавливаем приспособление на шкив насоса охлаждающей жидкости.

При установке должен раздаться щелчок — это говорит о том, что приспособление встало на место.

Поворачиваем шкив насоса охлаждающей жидкости против часовой стрелки в положение, как показано на фото.

Устанавливаем приспособление на шкив привода вспомогательных агрегатов…

…так, чтобы номер на приспособлении был обращен к двигателю.

Надеваем ремень на шкивы привода вспомогательных агрегатов и насоса гидроусилителя рулевого управления, при этом верхнюю ветвь ремня заводим под приспособление на шкиве насоса охлаждающей жидкости…

…и надеваем ремень на шкив генератора.

При этом ремень должен располагаться на приспособлении, как показано на фото.

Ключом «на 19» поворачиваем шкив насоса охлаждающей жидкости по часовой стрелке за шестигранник на приспособлении, растягивая ремень до тех пор, пока ремень не будет надет на шкив.

Снимаем приспособления со шкива насоса охлаждающей жидкости…

…и шкива привода вспомогательных агрегатов. Головкой «на 18» проворачиваем коленчатый вал за болт крепления шкива привода вспомогательных агрегатов на два оборота и проверяем правильность установки ремня. Для установки ремня привода компрессора кондиционера устанавливаем приспособление на шкив привода вспомогательных агрегатов так, чтобы оно располагалось примерно посередине между вертикальной и горизонтальной осями шкива. Надеваем ремень на шкив компрессора кондиционера…

…и на приспособление.

Головкой «на 18» поворачиваем коленчатый вал за болт крепления шкива привода вспомогательных агрегатов, растягивая ремень до тех пор, пока ремень не будет надет на шкив.

Снимаем приспособление со шкива привода вспомогательных агрегатов.

Проворачиваем коленчатый вал двигателя Форд Фокус 2 на два оборота и проверяем правильность установки ремня.

Первоисточник контента — WiKi сайта журнала «За Рулём»

Разделы руководства

• Кузов
  • Боковые двери
  • Система безопасности
  • Стеклоочистители и омыватели
  • Уход за кузовом
  • Элементы кузова
  • Элементы салона
• Общая информация
  • Второе техобслуживание
  • Неисправности в пути
  • Первое техобслуживание
  • Приложения
  • Расходники и запчасти
  • Рекомендации по эксплуатации
  • Советы автомеханику
  • Техническое обслуживание
  • Устройство автомобиля
• Силовой агрегат
  • Двигатель
  • Детали уплотнения двигателя
  • Коробка передач
  • Приводы передних колес
  • Система выпуска
  • Система охлаждения
  • Система питания
  • Сцепление
• Шасси
  • Задняя подвеска
  • Колеса и шины
  • Передняя подвеска
  • Рулевое управление
  • Тормозная система
• Электрооборудование1
  • Аккумулятор и генератор
  • Выключатели и датчики
  • Замок зажигания
  • Освещение
  • Приборы и моторы
  • Принципиальные схемы
  • Управление двигателем

Радиатор охлаждения

Основу радиатора системы охлаждения составляют два вертикальных пластмассовых бачка, соединённых множеством алюминиевых тонкостенных трубочек с нанизанными пластинами. Последние сложены в виде гармошки для улучшения теплообмена с потоком встречного воздуха. К левому бачку подсоединён патрубок для поступления жидкости в радиатор охлаждения, а в его нижней части находится сливное отверстие, закрывающееся резьбовой пробкой. Из правого бачка выходит другой патрубок, через который тосол подаётся обратно к двигателю.

Электрический вентилятор в пластмассовом кожухе прикреплён к радиатору системы охлаждения с внутренней стороны моторного отделения Форд Фокус 1. За его работу отвечает специальный электронный блок, обязанности которого состоят из выбора режима скоростей вращения вентилятора.

Расширительный бачок

Эта ёмкость предназначена для долива жидкости в систему охлаждения и находится под капотом в правой части. Его полупрозрачный пластмассовый корпус с отметками «МIN» и «МАХ» позволяет визуально определять граничный уровень жидкости на остывшем моторе. На верхней части бачка находится патрубок с пароотводящими шлангами радиатора и рубашки двигателя. Нижний патрубок и тройник термостата соединены наливным шлангом. Крышка бачка оборудована клапанами, выравнивающими давление системы. Её замена аналогичной, но без клапанов может привести к критически высокому давлению в системе охлаждения и утечке жидкости в местах соединения патрубков и шлангов. Контроль герметичности системы необходимо осуществлять регулярно.

Принудительное включение вентиляторов форд фокус 1

Замена термостата Ford Focus 2. Форд Фокус 2

Снятие и промывка радиаторов

Промывка радиаторов форд фокус 2

Замена расширительного бачка

Нюансы при выборе термостата

Напоследок поговорим про особенности при выборе термостата для Форд Фокус 2.

Данный элемент может продаваться как отдельно.

Так и в корпусе.

Корпус термостата также может продаваться отдельно.

Отметим, что сейчас встречаются «летние» и «зимние» элементы. Разница их – в температуре открытия. «Летний» пускает ОЖ на большой круг при 80-85 град. С, а «зимний» — при 92-95 град. С.

Температура открытия обязательно указывается на упаковке, а также самом элементе. При этом конструктивно они отличаются лишь длиной штока.

«Летний» рекомендуется использовать в южных регионах, где летом температуры высокие. Такой термостат быстрее переводит движение жидкости по большому кругу, что не дает перегреваться авто.

А «зимний» — наоборот, дольше пускает ОЖ по малому кругу, поэтому мотор лучше и быстрее прогревается, что очень важно в северных регионах. Как видно, заменить самостоятельно термостат на Форд Фокус 2, каким бы двигателем он не был оснащен, вполне возможно

Как видно, заменить самостоятельно термостат на Форд Фокус 2, каким бы двигателем он не был оснащен, вполне возможно.

Есть некоторые «неудобные» моменты, к примеру, с тем же нижним болтом крепления корпуса, но если применить смекалку, то сильной проблемой это не станет.

Видео по замене термостата.

https://youtube.com/watch?v=Pq6JXOWAKWc

Последовательность замены на 115-сильном 1,6-литровом агрегате

Последовательность работ такая:

1. Ставим авто на смотровую яму и обездвиживаем. Снимаем с двигателя пластиковые накладки, отсоединяем клемму с АКБ;
2. Сливаем ОЖ. Для этого в нижней левой части радиатора имеется пробка под отвертку. Снимаем крышку расширительного бачка, подставляем емкость, выкручиваем пробку и ждем, когда антифриз сольется;
3. Переходим в подкапотное пространство. Разрезаем приводной ремень, поскольку он будет заменяться;
4. Окручиваем крепление расширительного бачка и отводим его в сторону;
5. Отсоединяем фишку проводку, ведущую на генератор;
6. Под резиновой заглушкой генератора имеется еще один контакт, который нужно отсоединить, для чего выкручиваем болтик;
7. Откручиваем болт крепления расширительного бачка гидроусилителя руля, а сам бачок уводим в сторону, трубопроводы от него отсоединять не нужно;
8. Откручиваем три крепежных элемента генератора. Два из них – болт и гайка расположены вверху, и еще один болт – в нижней части.

   Особенность снятия генератора заключается в том, что придется выкручивать и шпильку, на которой держится электроприбор. Для этого следует использовать торкс необходимого замера. Но можно выкрутить ее и при помощи двух гаек. Накручиваем их на шпильку, у потом стягиваем ключами (одну гайку удерживаем ключом, а вторую вращаем, чтобы она плотно уперлась в удерживаемую). При этом внешняя гайка будет играть роль упора, а за внутреннюю выкручиваем шпильку. Снимаем генератор, что обеспечит доступ к корпусу термостата;

9. Особенность электронного термостата заключается в том, что он идет вместе с корпусом. Поэтому замена производится полностью. Перед снятием элемента отсоединяем проводку, идущую к нему от ЭБУ;
10. При помощи пассатижей разъединяем хомуты крепления патрубков, подходящих к корпусу, и снимаем их;
11. Выкручиваем 4 болта крепления корпуса. Вот здесь и пригодятся разные по размерам штанги под головки. Дело в том, что до 3 крепежных элементов добраться легко, а вот 4-й установлен в очень неудобном месте. Использование же карданчиков и штанг позволит выкрутить его без проблем;
12. Извлекаем неисправный элемент, на его место устанавливаем новый, а далее производим сборку в обратной последовательности;
13. После установки термостата, подключения к нему патрубков и проводки, ставим генератор на место, закрепляем, после чего устанавливаем новый приводной ремень, что не очень-то просто, поскольку требует наличий специального приспособления. О том, как провести все работы без замены ремня – рассмотрим ниже.

Признаки неисправности

Существует три признака, указывающих на проблемы в работе термостата Форд Фокус 2:

• Авто не выходит на оптимальный температурный режим, печка в салоне не греет или греет слабо, температурный датчик не поднимается до требуемого уровня. Это указывает на то, что термостат «завис» в открытом положении, то есть жидкость циркулирует только по большому кругу, из-за чего силовой установке не удается прогреться до необходимого уровня;
• Авто очень быстро нагревается, температура превышает нормальный показатель, часто включается вентилятор охлаждения, в пробках возможно закипание. Все это указывает на то, что термостат заклинил в закрытом положении, поэтому на радиатор ОЖ не поступает, поэтому и охладиться не может.
• Промежуточный вариант, когда клапан «зависает» в полуоткрытом положении. Из-за этого авто прогревается дольше обычного, в холодное время машина не может выйти на требуемый температурный режим, а теплое – быстро перегревается. Такая проблемы возникают из-за того, что жидкость движется сразу по обоим кругам, одна часть ее попадает в большой, другая – циркулирует по малому кольцу.

Далее рассмотрим, как производится замена указанного элемента на разных силовых агрегатах с случае его неисправности.

Начнем именно с мотора Ti-VCT (1,6 литра, 115 л. с.), поскольку это единственная модификация, укомплектованная электронным термостатом (номер по каталогу 1473090).

Отметим, что после проведения рестайлинга от такого конструктивного решения отказались, и на этот мотор тоже стал устанавливаться обычный тепловой термостат.

Охлаждающая жидкость двигателя

ПРЕДУПРЕЖДЕНИЕ: Охлаждающая жидкость двигателя содержит моноэтиленгликоль и другие присадки, которые ядовиты при их попадании внутрь организма человека и могут всосаться в кожу после продолжительного контакта с ней.

Концентрацию охлаждающей жидкости двигателя следует проверять гидрометром (ареометром) через горловину расширительного бачка. Приемлемый диапазон эксплуатационной плотности (sg) правильно сбалансированных жидкостей — между 1.06 и 1.07 кг/л, что соответствует концентрации охлаждающей жидкости двигателя в диапазоне между 40% и 55%. Если концентрация падает ниже 40 %, отсутствует достаточная защита от воздействия низкой температуры и коррозиеустойчивость оказывается недостаточной. В таких случаях следует довести концентрацию до нормы.

Используемая охлаждающая жидкость может быть или типа Motocraft Super Plus 4 сине-зеленого цвета или типа Motocraft Super Plus 2000 оранжевого цвета. Motocraft Super Plus 4 — это охлаждающая жидкость, изготовленная по технологии несиликатированной органической кислоты (OAT), и ее не следует смешивать с другими типами охлаждающей жидкости. При доливании охлаждающей жидкости используйте только такую охлаждающую жидкость, которая удовлетворяет правильной спецификации и совместима с имеющейся охлаждающей жидкостью. За дополнительной информацией обратитесь к главе Спецификации имеющейся в этом разделе.

Особенности замены термостата на транспортном средстве Форд Фокус

Термостатом называют электромагнитный клапан, управление которого происходит с помощью специальной электронной системы, отвечающей за корректировку работы силового агрегата.

Если термостат поврежден — нужно срочно провести его замену, это сказывается на работе двигателя, постоянно меняются температурные показатели, подтекает антифриз. Также, при диагностике транспортного средства, могут быть обнаружены следы механических повреждений или коррозии.

Если затянуть с ремонтом — может сломаться ГБЦ или другие элементы, это повлечет за собой дорогостоящий ремонт двигателя.

Достаточно просто потратить немного времени и обратиться к нашим специалистам, они проведут диагностику и смогут заменить термостат, если будут обнаружены определенные проблемы.

Пройти плановое и внеплановое техническое обслуживание Ford Focus в Казани на высоком качественном уровне, оперативно и по выгодным ценам предлагает Технический Центр «Гвардейский», который работает для Вас с 9:00 до 21:00,7 дней в неделю.
