Присоединительные размеры электродвигателей и диаметр вала электродвигателя (по госту)

Сравнение характеристик внешне коммутируемых электрических двигателей

Ниже представлены сравнительные характеристики внешне коммутируемых электродвигателей, в ракурсе применения в качестве тяговых электродвигателей в транспортных средствах.

  • Сравнение механических характеристик электродвигателей разных типов при ограниченном токе статора
  • Зависимость мощности от скорости вращения вала для двигателей разных типов при ограниченном токе статора

Примечание:

Оранжевый цвет – низкий показатель, желтый цвет – средний показатель, светло-желтый цвет – высокий показатель.

В соответствии с выше приведенными показателями гибридный синхронный электродвигатель, а именно синхронный реактивный электродвигатель со встроенными постоянными магнитами, является наиболее подходящим для применения в качестве тягового электродвигателя в автомобилестроении (выбор проводился для концепта автомобилей BMW i3 & BMW i8). Использование реактивного момента обеспечивает высокую мощность в верхнем диапазоне скоростей. Более того такой двигатель обеспечивает очень высокую эффективность (КПД) в широком рабочем диапазоне .

Нагрузка насосов и типы нагрузки электродвигателя

Выделяют следующие типы нагрузок:

Постоянная мощность

Термин «постоянная мощность» используется для определённых типов нагрузки, в которых требуется меньший вращающий момент при увеличении скорости вращения, и наоборот. Нагрузки при постоянной мощности обычно применяются в металлообработке, например, сверлении, прокатке и т.п.

Постоянный вращающий момент

Как видно из названия — «постоянный вращающий момент» — подразумевается, что величина вращающего момента, необходимого для приведения в действие какого- либо механизма, постоянна, независимо от скорости вращения. Примером такого режима работы могут служить конвейеры.

Переменный вращающий момент и мощность

«Переменный вращающий момент» — эта категория представляет для нас наибольший интерес. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером являются центробежные насосы.

Вся остальная часть данного раздела будет посвящена исключительно переменному вращающему моменту и мощности.

Определив, что для центробежных насосов типичным является переменный вращающий момент, мы должны проанализировать и оценить некоторые характеристики центробежного насоса. Использование приводов с переменной частотой вращения обусловлено особыми законами физики. В данном случае это законы подобия, которые описывают соотношение между разностями давления и расходами.

Во-первых, подача насоса прямо пропорциональна частоте вращения. Это означает, что если насос будет работать с частотой вращения на 25% больше, подача увеличится на 25%.

Во-вторых, напор насоса будет меняться пропорционально квадрату изменения скорости вращения. Если частота вращения увеличивается на 25%, напор возрастает на 56%.

В-третьих, что особенно интересно, мощность пропорциональна кубу изменения скорости вращения. Это означает, что если требуемая частота вращения уменьшается на 50%, это равняется 87,5%-ному уменьшению потребляемой мощности.

Итак, законы подобия объясняют, почему использование приводов с переменной частотой вращения более целесообразно в тех областях применения, где требуются переменные значения расхода и давления. Grundfos предлагает ряд электродвигателей со встроенным частотным преобразователем, который регулирует частоту вращения для достижения именно этой цели.

Так же как подача, давление и мощность, потребная величина вращающего момента зависит от скорости вращения.

На рисунке показан центробежный насос в разрезе. Требования к вращающему моменту для такого типа нагрузки почти противоположны требованиям при «постоянной мощности». Для нагрузок при переменном вращающем моменте потребный вращающий момент при низкой частоте вращения — мал, а потребный вращающий момент при высокой частоте вращения — велик. В математическом выражении вращающий момент пропорционален квадрату скорости вращения, а мощность — кубу скорости вращения.

Это можно проиллюстрировать на примере характеристики вращающий момент/частота вращения, которую мы использовали ранее, когда рассказывали о вращающем моменте электродвигателя:

Когда электродвигатель набирает скорость от нуля до номинальной скорости, вращающий момент может значительно меняться. Величина вращающего момента, необходимая при определённой нагрузке, также изменяется с частотой вращения. Чтобы электродвигатель подходил для определённой нагрузки, необходимо чтобы величина вращающего момента электродвигателя всегда превышала вращающий момент, необходимый для данной нагрузки.

В примере, центробежный насос при номинальной нагрузке имеет вращающий момент, равный 70 Нм, что соответствует 22 кВт при номинальной частоте вращения 3000 мин-1. В данном случае насосу при пуске требуется 20% вращающего момента при номинальной нагрузке, т.е. приблизительно 14 Нм. После пуска вращающий момент немного падает, а затем, по мере того, как насос набирает скорость, увеличивается до величины полной нагрузки.

Очевидно, что нам необходим насос, который будет обеспечивать требуемые значения расход/напор (Q/H). Это значит, что нельзя допускать остановок электродвигателя, кроме того, электродвигатель должен постоянно ускоряться до тех пор, пока не достигнет номинальной скорости. Следовательно, необходимо, чтобы характеристика вращающего момента совпадала или превышала характеристику нагрузки на всём диапазоне от 0% до 100% скорости вращения. Любой «избыточный» момент, т.е. разница между кривой нагрузки и кривой электродвигателя, используется как ускорение вращения.

Составляющие электромашины

Основой для электрической машины является правило электроиндукции с магнитной индукцией. Такой прибор включает в себя статор или как его называют константной частью (характерно для асинхронных, синхронных машин изменяющегося тока) или индуктора (для приборов константного тока) и ротора, его называют активной или движущейся частью (для асинхронных и синхронных машин изменяющегося тока) или якоря (приборов константного тока). В роли константной части для машин тока с малой мощью активно применяются магниты (неизменного состояния).

Это интересно: Поверка электросчетчиков — сроки, методика, стоимость

Как узнать мощность мотор-колеса

Чтобы выполнить приблизительный расчет мощности мотор-колеса, нужно:

  1. Измерить ток при помощи последовательно включаемых в цепь амперметров. В данном случае амперметр подсоединяется в разрыв цепи между аккумуляторной батареей и контроллером.
  2. Измерить напряжение АКБ. Вольтметр подсоединяется параллельно исследуемому участку цепи.
  3. Вычислить произведение измеренных значений тока и напряжения, т.е. потребляемую мощность.
  4. Умножить полученное значение на КПД электромотора – получим величину мощности на валу МК. КПД электромотора указывается производителем в документации и в среднем составляет 80–90% (при умножении – коэффициент 0,8–0,9).

Силу тока и напряжение нужно замерять под нагрузкой. При отсутствии динамометрического стенда следует подыскать ему альтернативу. Для определения скорости подойдет велокомпьютер. Его показания основываются на расчете оборотов колеса и достаточно точны, если в настройках указан верный диаметр.

Затем нужно создать нагрузку для электромотора. Сделать это можно несколькими способами:

  1. Измерить время разгона до предельной скорости на ровном и сухом участке асфальтированной дороги. При помощи предыдущей формулы (P=IU) рассчитать мощность, развиваемую электромотором при максимальном разгоне.
  2. Преодолеть на электровелосипеде или другом испытуемом транспорте участок с равномерным подъемом. Запомнить значения амперметра и вольтметра. Для расчетов мощности, развиваемой при таком подъеме, используется формула P=IU·КПД (в среднем берется 0,8). На подъемах разной крутизны можно приблизительно рассчитать мощность конкретного электротранспорта, развиваемую им в различных условиях. Номинальной считается наибольшая мощность, развиваемая электромотором без вреда для его исправности.
  3. Определить высоту подъема (можно воспользоваться GPS навигатором) и выполнить заезды на него. Рассчитать мощность по формуле P=mgh/t, где m – суммарная масса транспортного средства и ездока в кг, g =9,81, h – высота подъема, t – время заезда, P – мощность в Вт.

Схема подключения электродвигателей

Номинальные данные приводятся в соответствии с ГОСТ28173-89.

Электродвигатели АИР, расчитанные на напряжение 220/380В, должны подключаться при соединении обмоток в «звезду»на линейное напряжение 380В, а при соединении обмоток в «треугольник» на линейное напряжение 220В.

Аналогично, электродвигатели АИР, рассчитанные на напряжение 380/660В, должны подключаться при соединении обмоток в «звезду» на линейное напряжение 660В, а при соединении обмоток в «треугольник» на линейное напряжение 380В.

У электродвигателей, рассчитанных на напряжение 380В, обмотки по умолчанию соединены в «звезду» на линейное напряжение 380В.

Иное подключение обмоток приведет к выходу электродвигателя из строя и отказу завода-изготовителя от гарантийных обязательств по причине наличия «вины потребителя».

15 кВт

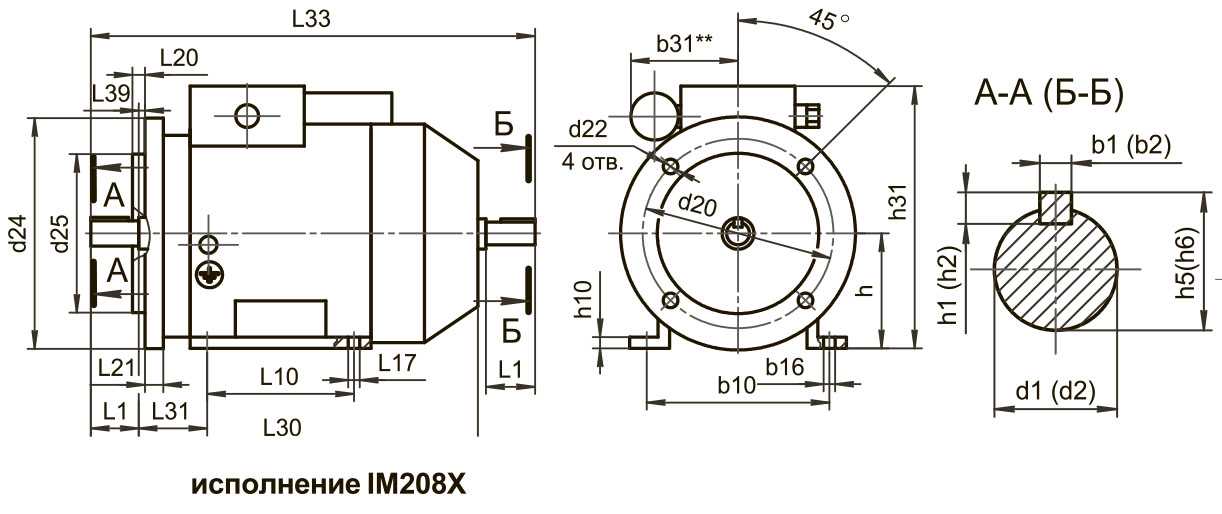

Приведены подсоединительные размеры электродвигателей мощностью 15 кВт.

15 кВт 3000 об АИР160S2

Габарит (высота вала) h = 160 мм
Диаметр вала d1 = 42 мм
Крепление лап по ширине b10 = 254 мм
Крепление лап по длине L10 = 178 мм
Крепление фланца по центрам отверстий d20 = 300 мм
“Замок фланца» d25 = 250 мм
Отверстия на фланце d22 = 19 мм

15 кВт 1500 об АИР160S4

Габарит (высота вала) h = 160 мм
Диаметр вала d1 = 48 мм
Крепление лап по ширине b10 = 254 мм
Крепление лап по длине L10 = 178 мм
Крепление фланца по центрам отверстий d20 = 300 мм
“Замок фланца» d25 = 250 мм
Отверстия на фланце d22 = 19 мм

15 кВт 1000 об АИР160M6

Габарит (высота вала) h = 160 мм
Диаметр вала d1 = 48 мм
Крепление лап по ширине b10 = 254 мм
Крепление лап по длине L10 = 210 мм
Крепление фланца по центрам отверстий d20 = 300 мм
“Замок фланца» d25 = 250 мм
Отверстия на фланце d22 = 19 мм

Vladimirus-team

Ток двигателя I = P /(1,73 *U *кпд* Cosф);

Номинальные данные электродвигателя указываются на заводском щитке или в другой технической документации.

  • 1,73 это корень из трех;
  • U (Вольт) — линейное напряжение;
  • Р (Ватт) — Мощность асинхронного двигателя
  • КПД (η) — коэффициент полезного действия, берется из паспортных данных, или в интервале 0.8 -0.9;
  • Cos(Ф) — коэффициент мощности берется из паспортных из паспортных данных, или в интервале 0.8 — 0.9.
  • I (Aмпер) ток;

Поделиться в соц сетях:

Комментарии

бред — номинальный ток электродвигателя мощностью 55 кВт получается 1 Ампер.

Здравствуйте. Вы учли, что мощность в данном калькуляторе, нужно указывать в Ваттах.

Т.е, В поле мощность указываем 55000, а не 55.

Отправить комментарий

Формула Миффлина-Сан Жеора для расчета калорий

Формула основного обмена Миффлина-Сан Жеора Формула основного обмена Миффлина-Сан Жеора выведена в 2005 году и по утверждению Американской Диетической Ассоциации (АДА) на сегодняшний день позволяет наиболее точно рассчитать сколько калорий тратит организм здорового взрослого человека в состоянии покоя.

Расчет базового обмена веществ: Формула Миффлина-Сан Жеора для женщины: ВОО =10 * вес(кг) + 6.25 * рост (см) – 4.92 * возраст – 161; Формула Миффлина-Сан Жеора для мужчины: ВОО = 10 * вес (кг) + 6.25 * рост (см) – 4.92 * возраст + 5; Рассчитав по формуле Миффлина-Сан Жеора величину основного обмена веществ (ВООВ), можно вычислить и примерное количество калорий, необходимых в сутки для поддержания веса тела с учетом уровня физической нагрузки.

Для этого умножаем полученное число на коэффициент физической активности.

Коэффициенты физической активности (К)Минимальные нагрузки (сидячая работа) — К=1.2Немного дневной активности и легкие упражнения 1-3 раза в неделю — К=1.375Тренировки 4-5 ра…

Расчет мощности кондиционера

Ориентировочный расчет мощности охлаждения Q (в киловаттах) производится по общепринятой методике:

Q = Q1 + Q2 + Q3

, гдеQ1 — теплопритоки от окна, стен, пола и потолка.

Q1 = S * h * q / 1000

, где: S — площадь помещения (м2); h — высота помещения (м); q — коэффициент, равный: q = 30 для затененного помещения;q = 35 при средней освещенности;q = 40 для помещений, в которые попадает много солнечного света. Если в помещение попадают прямые солнечные лучи, то на окнах должны быть светлые шторы или жалюзи.

Q2

— сумма теплопритоков от людей. Теплопритоки от взрослого человека:.1 кВт — в спокойном состоянии;0.13 кВт — при легком движении;0.2 кВт — при физической нагрузке;Q3 — сумма теплопритоков от бытовых приборов. Теплопритоки от бытовых приборов:0.3 кВт — от компьютера;0.2 кВт — от телевизора; Для других приборов можно считать, что они выделяют в виде тепла 30% от максимальной потребляемой мощности (то есть предполагается, что средняя потребляемая мощность составляет 30% от максимальн…

Расчет мощности обогревателя

Расчет мощности обогревателя Перед выбором обогревателя нужно рассчитать минимальное значение тепловой мощности вашего помещения.

Мощность зависит от: объема помещения, которое необходимо будет обогревать,разницы температур в помещении и снаружи. коэффициента рассеивания, прямо зависящего от изоляции помещения и типа конструкции. Коэффициент рассеивания имеет определенные постоянные значения. деревянные конструкции или металлические (без теплоизоляции) коэффициент имеет значение 3-4. при небольшой теплоизоляции в упрощенной конструкции помещения 2-2.9.средняя теплоизоляция и стандартная конструкция коэффициента в пределах от 1 до 1.9.улучшенная теплоизоляция (кирпичные стены, двойная теплоизоляция, толстый пол, высококачественный материал крыши), коэффициент равен 0.6-0.9. Для расчета мощности обогревателя , используется упрощенная система расчета необходимой тепловой мощности пушки, калорифера, обогревателя: P=V * Δ T * k/860. Расчет мощности обогревателя онлайнВысота помещения: …

Определение мощности электродвигателя без бирки

При отсутствии техпаспорта или бирки на двигателе возникает вопрос: как узнать мощность электродвигателя без таблички или технической документации? Самые распространенные и быстрые способы, о которых мы расскажем в статье:

  • По диаметру и длине вала
  • По габаритам и крепежным размерам
  • По сопротивлению обмоток
  • По току холостого хода
  • По току в клеммной коробке
  • С помощью индукционного счетчика (для бытовых электродвигателей)

Определение мощности двигателя по диаметру вала и длине

Простейшие способы определения мощности и марки двигателя – габаритные размеры – вал или крепежные отверстия. В таблице указаны длины и диаметры валов (D1) и длина (L1) для каждой модели асинхронного промышленного трехфазного мотора. Перейти к подробным габаритным размерам электродвигателей АИР

При замене сломанного советского электродвигателя на новый, часто оказывается, что на нем нет шильдика. Нам часто задают вопросы: как узнать мощность электродвигателя? Как определить обороты двигателя? В этой статье мы рассмотрим, как определить параметры электродвигателя без бирки — по диаметру вала, размерам, току. Заказать новый электродвигатель по телефону

Возможности выбора общепромышленных электродвигателей

Важным преимуществом в работе с оборудованием отечественного производства становится его взаимозаменяемость. При одинаковых технических характеристиках и габаритных размерах общепромышленных электродвигателей их изготовление в соответствии с общим ТУ или ГОСТом позволяет выполнить замену на усмотрение инженеров. При этом современными производителями предлагается широкий модельный ряд оборудования, которое отличается между собой своими конструктивными, электрическими, эксплуатационными показателями. Всё это позволяет выбрать агрегат, который будет ориентирован на работу в составе установок, связанную

  • с частыми пусками,
  • повышенными показателями скольжения,
  • пульсирующими нагрузками,
  • использованием нескольких частот вращения,
  • разными климатическими условиями.

Габаритные размеры общепромышленных электродвигателей

В современном машиностроении существует прямая зависимость между мощностью общепромышленных электродвигателей и их габаритными размерами. Если агрегат изготавливается в соответствии с ГОСТ Р 51677, то при своей мощности, не превышающей 100 кВт, его габариты будут варьироваться в пределах 112-250 мм. При этом для моторов большей мощности в соответствии с тем же нормативным документом характерны повышенные показатели КПД при габаритах 280-355 мм.

Как определить мощность электродвигателя

Как устроен электродвигатель

В основе работы мотора лежит принцип электромагнитной индукции. Прибор состоит из двух частей. Неподвижная часть — статор для двигателей переменного тока или индуктор для двигателей постоянного тока. Подвижная часть — ротор для двигателей переменного тока или якорь для двигателей постоянного тока. Производители выпускают моторы разных технических характеристик и комплектаций, но подвижная и неподвижная часть остаются без изменений.

Что такое мощность электродвигателя

Мощность электродвигателя характеризует скорость преобразования электрической энергии, ее принято измерять в ваттах. Чтобы понять, как это работает, нам понадобится две величины: сила тока и напряжение. Сила тока — количество тока, которое проходит через поперечное сечение за какой-то отрезок времени, ее принято измерять в амперах. Напряжение — величина, равная работе по перемещению заряда между двумя точками цепи, ее принято измерять в вольтах.

Если говорить простыми словами, силу тока и напряжение можно сравнить с водой. Сила тока — скорость, с которой течет вода по трубам. Напряжение видно на примере двух емкостей, соединенные между собой трубкой. Если вы поставите одну емкость выше другой, вода будет вытекать до тех пор, пока уровни в обеих емкостях не сравняются. Именно перепад высот и будет напряжением. После того, как вы поставите заглушку между двумя емкостями, течение воды (ток) остановится, но напряжение останется.

Для расчета мощности используется формула N = A/t, где:

N — мощность;

А — работа;

t — время.

Расчет мощности электродвигателя

Производители указывают на электрооборудовани все технические параметры. «Зачем тогда делать какой-то расчет?», — скажете вы. Но дело в том, что заявленная мощность — это не фактическая мощность электродвигателя, а максимально допустимая мощность электропотока. Так что, если на вашей технике или инструменте указана мощность, к примеру, в 1000 Вт, это совсем не то, о чем вы думаете.

Три способа определить мощность электродвигателя

Для расчета мощности существует не один десяток способов. Мы не будем говорить о каждом из них, остановившись лишь на самым простых и доступных.

Первый способ. Расчет по таблицам

Для этого способа расчета вам понадобится линейка или штангенциркуль. С их помощью измерьте диаметр вала вашего электродвигателя, длину мотора (выступающие части вала не учитывайте) и расстояние до оси. С использованием полученных цифр вы сможете определить мощность электродвигателя по таблицам технических характеристик двигателей. Найти такие таблицы не составит труда — они есть в открытом доступе в сети интернет. Открыв таблицу, определите серию электродвигателя и, соответственно, его технические характеристики.

Второй способ. Расчет по счетчику

Указанный способ считается самым простым, вам не понадобятся ни дополнительное оборудование, ни расчеты. Перед тем, как приступить к измерению мощности электродвигателя, выключите все электроприборы из сети. Включите испытуемый электродвигатель и запустите его в работу на 5-7 минут. Если в вашем доме установлен современный счетчик, он покажет нагрузку в киловаттах.

Третий способ. Расчет по габаритам

Для этого способа вам понадобится линейка или штангенциркуль. Измерьте диаметр сердечника с внутренней стороны и длину (учитывайте длину отверстий вентиляции). Определите частоту сети и синхронную частоту вращения вала. Умножьте диаметр сердечника в сантиметрах на синхронную частоту вращения вала, полученное значение умножьте на 3,14, поделите на частоту сети, умноженную на 120.

Как определить мощность?

Существует несколько способов определения мощности электродвигателя: диаметру вала, по габариту и длине, по току и сопротивлению, замеру счетчиком электроэнергии.

По габаритным размерам

Какие размеры необходимо замерить:

  • Длина, ширина, высота корпуса
  • Расстояние от центра вала до пола
  • Длина и диаметр вала
  • Крепежные размеры по лапам (фланцу)

По диаметру вала

Определение мощности электродвигателя по диаметру вала — частый запрос для поисковых систем. Но для точного определения этого параметра недостаточно – два двигателя в одном габарите, с одинаковыми валами и частотой вращения могут иметь различную мощность.

Таблица с привязкой диаметров валов к мощности и оборотам для двигателей АИР и 4АМ.

Мощность электродвигателя Р, кВт Диаметр вала, мм
3000 об/мин 1500 об/мин 1000 об/мин 750 об/мин
1,5 22 22 24 28
2,2 24 28 32
3 24 32
4 28 28 38
5,5 32 38
7,5 32 38 48
11 38 48
15 42 48 55
18,5 55 60
22 48 55 60
30 65
37 55 60 65 75
45 75 75
55 65 80
75 65 75 80
90 90
110 70 80 90
132 100
160 75 90 100
200
250 85 100
315

По показанию счетчика

Как правило измерение счетчика отображаются в киловаттах (далее кВт). Для точности измерения стоит отключить все электроприборы или воспользоваться портативным счетчиком. Мощность электродвигателя 2,2 кВт, подразумевает что он потребляет 2,2 кВт электроэнергии в час.

Для измерения мощности по показанию счетчика нужно:

  1. Подключить мотор и дать ему поработать в течении 6 минут.
  2. Замеры счетчика умножить на 10 – получаем точную мощность электромотора.

Расчет мощности по току

Для начала нужно подключить двигатель к сети и замерить показатели напряжения. Замеряем потребляемый ток на каждой из обмоток фаз с помощью амперметра или мультиметра. Далее, находим сумму токов трех фаз и умножаем на ранее замеренные показатели напряжения, наглядно в формуле расчета мощности электродвигателя по току.

  • P – мощность электродвигателя;
  • U – напряжение;
  • Ia – ток 1 фазы;
  • Ib – 2 фазы;
  • Ic – 3 фазы.

Практические измерения

Самый доступный способ – проверка показаний бытового счетчика электроэнергии. Сначала следует отключить абсолютно все бытовые приборы и выключить свет во всех помещениях, поскольку даже горящая лампочка на 40Вт будет искажать показания. Проследите, чтобы счетчик не крутился или индикатор не мигал (в зависимости от его модели). Вам повезло, если у вас счетчик «Меркурий» — он показывает величину нагрузки в кВт, поэтому от вас потребуется только включить двигатель на 5 минут на полную мощность и проверить показания.

Индукционные счетчики ведут учет в кВт/ч. Запишите показания до включения мотора, дайте ему поработать ровно 10 минут (лучше воспользоваться секундомером). Снимите новые показания счетчика и путем вычитания узнайте разницу. Умножьте эту цифру на 6. Полученный результат отображает мощность двигателя в кВт.

Если двигатель маломощный, вычислить параметры будет несколько сложнее. Выясните, сколько оборотов (или импульсов) равно 1кВт/ч – информацию вы найдете на счетчике. Допустим, это 1600 оборотов (или вспышек индикатора). Если при работающем двигателе счетчик делает 20 оборотов в минуту, умножьте эту цифру на 60 (количество минут в часу). Получается 1200 оборотов в час. Разделите 1600 на 1200 (1.3) – это и есть мощность двигателя. Результат тем точнее, чем дольше вы измеряете показания, но небольшая погрешность все равно присутствует.

Определение по таблицам

Как узнать мощность электродвигателя по диаметру вала и другим показателям? В интернете нетрудно найти технические таблицы, с помощью которых можно узнать тип мотора и, соответственно, его мощность. Вам потребуется снять следующие параметры:

  • диаметр вала;
  • частота его вращения или число полюсов;
  • крепежные размеры;
  • диаметр фланца (если двигатель фланцевый);
  • высота до центра вала;
  • длина мотора (без выступающей части вала);
  • расстояние до оси.

Далее – вопрос времени и внимательности. Согласитесь, надежнее измерить детали и узнать точный, без погрешностей результат. В сети есть параметры абсолютно всех, даже очень старых моторов.

Вычисление по количеству оборотов в минуту

Определите визуально количество обмоток статора. Используйте тестер или миллиамперметр для того чтобы узнать число полюсов – при этом не требуется разбирать мотор. Подключите прибор к одной из обмоток и равномерно вращайте вал. Количество отклонений стрелки – это число полюсов. Учтите, что частота вращения вала при данном методе вычисления несколько ниже полученного результата.

Определение по габаритам

Еще один способ – проведение замеров и вычислений. Многие из тех, кто интересуется, как узнать мощность трехфазного двигателя, предпочитают именно его. Вам понадобятся следующие данные:

Диаметр сердечника в сантиметрах (D). Он измеряется по внутренней части статора. Также необходима длина сердечника с учетом отверстий вентиляции.

Частота валового вращения (n) и частота сети (f).

Через них вычислите показатель полюсного деления. D умножьте на n и на число Пи – назовем это показание А. 120 умножьте на f – это В. Разделите А на В.

Как видите, чтобы подсчитать значение, достаточно вспомнить школьный курс математики.

Определение по мощности, выдаваемой двигателем

Здесь опять придется вооружиться калькулятором. Узнайте:

  • число оборотов вала в секунду (А);
  • показатель тяглового усилия мотора (В);
  • радиус вала (С) – это можно сделать с помощью штангенциркуля.

Определение мощности электродвигателя в Вт осуществляется по следующей формуле: Ах6.28хВхС.

Для чего необходимо знать мощность двигателя

Из всех технических характеристик электродвигателя (КПД, номинальный рабочий ток, частота вращения и т.д.) самая значимая – мощность. Зная главные данные, вы сможете:

  • Подобрать подходящие по номиналам тепловое реле и автомат.
  • Определить пропускную способность и сечение электрических кабелей для подключения агрегата.
  • Эксплуатировать двигатель согласно его параметрам, не допуская перегрузок.

Мы описали, как замерить мощность электродвигателя разными способами. Используйте тот, который в вашем случае будет оптимальным. Применяя любой из методов, вы подберете агрегат, который будет лучшим образом отвечать вашим требованиям. Но самый эффективный вариант, экономящий ваше время и избавляющий вас от необходимости искать информацию и проводить замеры и расчеты – это сохранить технический паспорт в надежном месте и следить за тем, чтобы шильдик с данными не потерялся.

Расчет мощности 3-фазного асинхронного агрегата

Чтобы рассчитать полезную мощность на обмотке статора асинхронного 3-фазного двигателя, следует умножить фазное напряжение на фазный ток и на коэффициент мощности, а полученное значение мощности умножить на три (по количеству фаз):

P статора = 3 * U ф * I ф * cosφ.

Расчет мощности эл. двигателя, имеющей активный характер, то есть мощности, которая снимается с вала двигателя, производится так:

P выходная = P статора – P потерь.

В асинхронном двигателе имеют место следующие потери:

  • электрические в обмотке статора;
  • в стали сердечника статора;
  • электрические в обмотке ротора;
  • механические;
  • добавочные.

Для расчета мощности трехфазного двигателя в обмотке статора, имеющей реактивный характер, необходимо сложить три составляющие данного типа мощности, а именно:

  • реактивную мощность, расходуемую на создание потока рассеяния обмотки статора;
  • реактивную мощность, расходуемую на создание потока рассеяния обмотки ротора;
  • реактивную мощность, расходуемую на создание основного потока.

Реактивная мощность в асинхронном двигателе в основном расходуется на создание переменного электромагнитного поля, но часть мощности расходуется на создание потоков рассеяния. Потоки рассеяния ослабляют основной магнитный поток и снижают эффективность работы асинхронного агрегата.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Все про Skoda
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
