Чистка вентиляции картерных газов: особенность системы, принципа работы, этапы и сроки выполнения

Неисправность: засорилась система вентиляции картера двигателя

Многие автовладельцы имеют смутное представление о системе вентиляции картера двигателя своего автомобиля. Так как длительное время, пока автомобиль имеет небольшой пробег, она работает незаметно, ни чем не выдавая своего существования. Спустя годы и (или) сотню тысяч пробега система вентиляции постепенно засоряется выдавая первые признаки своей неисправности.

Признаки неисправности: засорилась система вентиляции картера двигателя

Выгоняет моторное масло из двигателя под сальники и прокладки

Так как система вентиляции отвечает за своевременное и эффективное удаление газов из картера двигателя в его впускной тракт, то малейшее сужение ее каналов по причине появления в них отложений приводит к повышению давления в картере и в самом двигателе. Повышенное давление заставляет моторное масло сочиться под сальники коленчатого и распределительного валов, прокладку поддона, прокладку клапанной крышки, пробку маслозаливной горловины. Замена сальников и прокладок в такой ситуации проблемы течи масла не решает.

Масло в корпусе воздушного фильтра двигателя (для карбюраторных двигателей)

По описанной выше причине повышенного давления в картере двигателя находящееся в нем моторное масло начинает активно выбрасываться вместе с газами под клапанную крышку и далее в корпус воздушного фильтра. Забивая фильтрующий элемент и жиклеры карбюратора.

Повышение расхода моторного масла

Так как моторное масло начинает активно выбрасываться во впускной тракт двигателя и догорать в камерах сгорания, соответственно растет его расход. Сначала практически незаметный он постепенно растет по мере засорения системы вентиляции.

Замасливание электродов свечей зажигания

По причине попадания моторного масла во впускной тракт двигателя и далее в камеры сгорания происходит замасливание электродов свечей зажигания. Свечи начинают работать с перебоями, двигатель троит на холостом ходу, появляются провалы и рывки в движении, сизый дым из глушителя.

Причины неисправности: засорилась система вентиляции картера двигателя автомобиля

Большой пробег автомобиля

Рано или поздно система вентиляции картера двигателя перестает эффективно справляться со своими обязанностями так как ей все время приходится иметь дело с картерными газами, несущими в себе частицы масла, сажи и пр. Все это со временем забивает маслоотделитель системы и оседает в виде сажевого налета на стенках ее шлангов и трубок.

Применение некачественных масел

Ускорить процесс засорения системы вентиляции картера может постоянная эксплуатация двигателя автомобиля на низкокачественном и (или) неподходящем для данного двигателя моторном масле. Количество сажевых отложений в таком случае возрастает в разы.

Износ поршневой группы двигателя

Изношенная поршневая группа двигателя автомобиля (кольца, поршни, цилиндры) позволяет большому объему газов из камер сгорания прорываться в картер, повышая в нем давление и способствует наступлению негативных последствий.

Что делать если имеются признаки засорения системы вентиляции картера двигателя?

Сменить моторное масло на соответствующее и качественное.

Проверить компрессию в цилиндрах двигателя, чтобы определить степень износа его поршневой группы.

Примечания и дополнения

На двигателях, у которых позволяет конструкция системы вентиляции, существует практика устранения негативных последствий засорения системы вентиляции и износа поршневой , заключающаяся в выводе основного шланга системы под двигатель. Картерные газы при этом выбрасываются в атмосферу. Так как они ядовиты, то страдает экология.

Для чего нужна система вентиляции картера двигателя? Система предназначена для удаления газов из картера двигателя в его впускной трубопровод, что предотвращает повышение их давления и как следствие течь масла под сальники и уплотнения. Помимо этого дожигание вредных картерных газов приводит к снижению токсичности выхлопа.

Система вентиляции картера закрытого типа. С принудительным удалением газов (за счет разрежения во впускном трубопроводе). Отбор газов производится через маслоотделитель, очищающий их от частиц моторного масла. Удаление газов производится по двум контурам (основного и холостого хода).

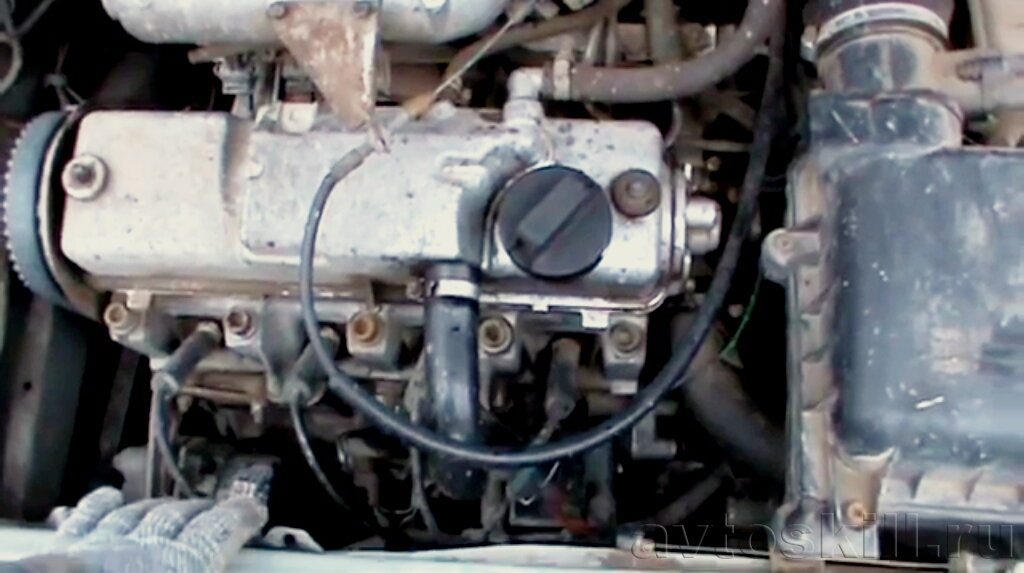

Пример: устройство системы вентиляции картера двигателя автомобиля.

1. Картер двигателя.

3. Шланг от сапуна к патрубку клапанной крышки.

4. Маслоотделитель под клапанной крышкой.

5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.

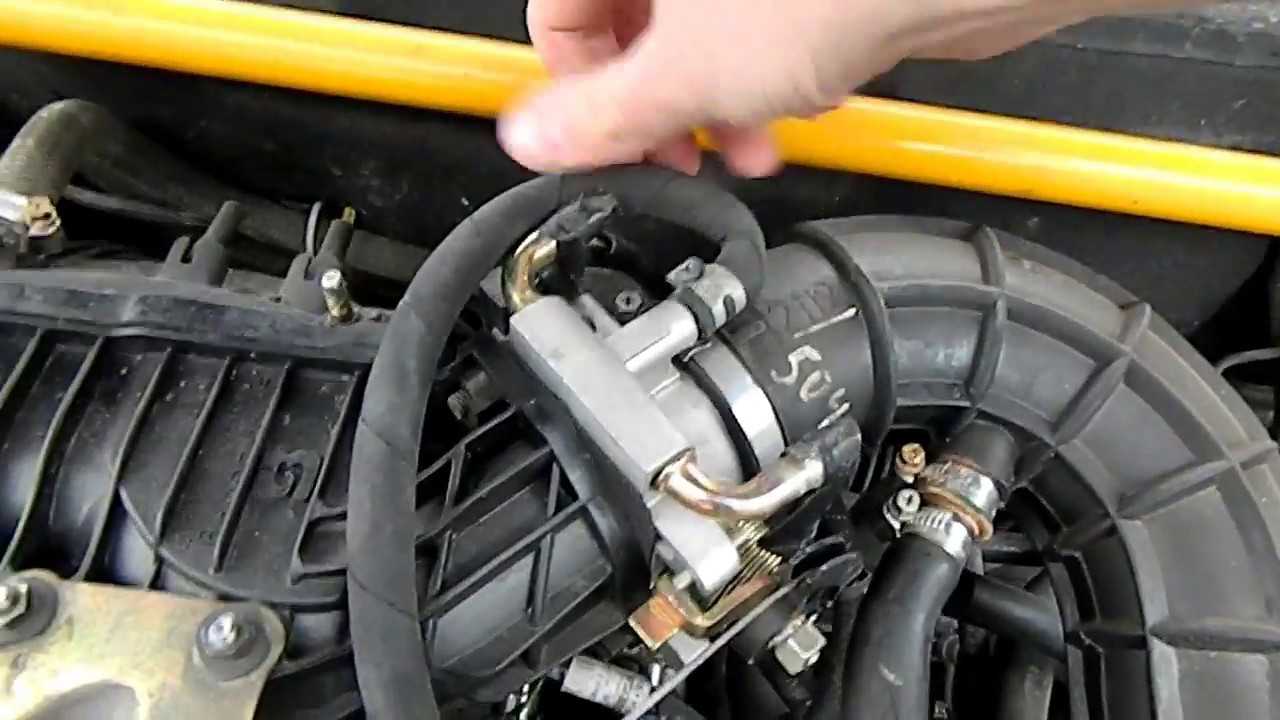

6. Штуцер с жиклером на блоке дроссельной заслонки.

7. Толстый шланг от клапанной крышки к впускной трубе.

Источник

Необходимый инструмент

Чтобы почистить сапун на двигателе ВАЗ, проверить и заменить шланги, не нужно особых навыков и специализированного оборудования, достаточно стандартного набора. Для выполнения работы потребуется:

• набор ключей №№ 7-13;
• отвертки плоской и крестообразной формы;
• промывающая жидкость, подойдет керосин;
• емкость, где будет проходить промывка;
• ветошь;
• прокладка для сапуна;
• термостойкий герметик на основе силикона;
• при необходимости потребуется набор новых шлангов – отдельно для карбюратора и инжектора.

Данный инструмент можно найти в любом гараже, поэтому с его подбором не возникает никаких проблем. Ветошь лучше брать такую, которая не разделялась бы на отдельные элементы, поскольку при промывке они могут попасть в двигатель.

Прибор для измерения картерных газов

Монометром можно измерить давление, нормальные показатели не должны превышать 60 миллиметров ртутного столба. Вначале убеждаются, нет ли засора в трубке сапуна. Также проверяют уровень масла в двигателе. Модель измерительного прибора подбирают, исходя из мощности и типа двигателя

Важно убедиться, что аппарат подходит по диаметру калиброванного отверстия

В машинах с вентиляционной системой закрытого типа необходимо отсоединить трубку сапуна. На канал внутри впускного коллектора ставят заглушку. Манометр присоединяют к кончику трубки. К самому аппарату подключают датчик давления.

Двигатель должен поработать с нагрузкой и с частотой вращения, при которой достигается номинальная мощность. Нужно дождаться, пока выровняются показания манометра.

Манометр

После стабилизации прибора, записывают результаты. Затем можно снять прибор, вытащить заглушку и заново подсоединить трубку.

Важно учитывать, что на двух моторах с одинаковым рабочим объемом расход газов может отличаться. Такая ситуация возможна, когда у рассматриваемые модели дифференцируются по показателям работы на единицу времени и вращающему моменту

Расход картерных газов в машинах с дизельным двигателем
Мощность двигателя	от 280 до 450 литров
Объемный расход картерных газов на режиме холостого хода	4-120 л/мин
Объемный расход в режиме номинальной мощности	140-130 л/мин
Массовый расход в режиме холостого хода	0,7-5 г/ч
Массовый расход на режиме номинальной мощности	5-10 г/ч

Самодельный прибор для измерения картерных газов

Используя подручные материалы, можно измерить давление картерных газов, выраженное в литрах в минуту. Операцию удобнее выполнять с помощником. Понадобятся следующие материалы:

• Часы с секундной стрелкой или секундомер.
• Большое ведро или таз.
• Садовый шланг длиной не менее 1,5 метров.
• Пластиковая канистра для воды объемом 5-6 литров.

Вначале нужно отключить и заглушить продувочные шланги. Далее потребуется набрать немного воды в таз. Канистру заполнить доверху водой и закрыть крышкой. Теперь ее нужно перевернуть, поставить в таз и аккуратно открыть крышку.

Запускается двигатель. Один конец шланга подключают к маслозаливной горловине, другой загибают вверх и опускают в канистру

Когда газы начнут выходить, важно сразу засечь время по секундомеру. Если движок работает нормально, показатели не должны превышать 20л/мин

Вентиляция картера — система очистки двигателя, схема и устройство, назначение и принцип работы, как почистить или промыть, где находится клапан

Принцип работы двигателей внутреннего сгорания основан на сжигании смеси углеводородного топлива и атмосферного воздуха в замкнутом объеме. За счет теплового расширения этого объема и выполняется полезная работа. Если подача горючей смеси и отвод отработавших продуктов есть технически организованные процессы, то проникновение выхлопных газов в механическую часть двигателя является побочным продуктом, для удаления которого и существует система вентиляции картера двигателя.

Эти лишние газы ещё называются картерными, а вот для чего их нужно удалять и как работает вентиляция картера, и постараемся разобраться далее.

Устройство и принцип работы

Системы вентиляции картера для разных типов ДВС имеют несколько разное устройство, но все они обязательно состоят из нескольких основных деталей и узлов таких, как:

• воздушные патрубки;
• клапан вентиляции, назначение которого заключается в интенсивности отсасывания газов в зависимости от силы разряжения во впускном коллекторе;
• маслоотделитель.

Причем, вне зависимости от типа двигателя, принудительная вентиляция устроена так, что ее схема имеет две части:

• малую ветвь;
• большую ветвь.

Первая – отбирает газы из-под клапанной крышки, вторая – отводит нежелательный выхлоп непосредственно из картера.

Принцип работы системы отвода картерных газов у карбюраторного, инжекторного и дизельного двигателя также может существенно отличаться, но при этом весь процесс можно описать следующей последовательностью:

1. Забор выхлопных газов из картера двигателя;
2. Очистка этих побочных газов в маслоотделителе от паров масла и других механических продуктов сгорания;
3. Передача уже очищенного газа по воздушным патрубкам в структуру впускного коллектора;
4. Смешивание картерных газов с подготовленной горючей смесью и сгорание ее в рабочих цилиндрах.

Из-за возможности попадания определенного объема газа в постоянный круговорот от п. 1 до п. 4 и использования части выхлопных газов технологически для подготовки топливной смеси – отбор выхлопных газов из картера двигателя еще называют системой рециркуляции отработанных газов.

Возможные неисправности, их диагностика

Проблемы вентиляции картера, как правило, не носят очевидного характера, но до тех пор, пока не произойдет полное засорение какой-нибудь детали воздушного тракта отвода отработанных газов таких, как: штуцер, резиновый шлаг, часть внутреннего пространства маслоотделителя или сам механизм клапана.

Такая фатальная неисправность станет причиной откровенно плохо работающего двигателя, либо из-за повышенного внутреннего давления просто будет выдавливать масло через резиновые прокладки поддона картера и клапанной крышки. В этом случае, уже простой промывкой маслоотделителя и клапана решить проблему не получится так, как потребуется полная чистка системы вентиляции картера.

Однако до полного засорения элементов вентиляции картера должны обязательно начать проявляться следующие симптомы:

• постепенное снижение мощности двигателя;
• небольшое возрастание расхода топлива, особенно в городском цикле;
• провалы в работе педали акселератора;
• появление выделения масла на прокладках и манжетах корпуса двигателя.

Методы устранения засоров и чистка вентиляции

При проявлении выше перечисленных симптомов в первую очередь проводиться проверка элементов маслоотделителя и клапана, а также всех находящихся там деталей на предмет различных побочных отложений от продуктов сгорания. Даже если, на ваш взгляд, там все в порядке и чистить как бы незачем, то в любом случае прочистите хотя бы масляный отделитель от находящегося там масла, особенно это актуально для дизеля.

Очистка вентиляции картера представляет собой периодическую профилактическую работу, несколько грязную и мазутную, но осуществить которую вполне по силам даже неспециалисту.

Если как проверить маслоотделитель вполне понятно, то простого осмотра внешнего вида клапана вентиляции будет недостаточно. Работающим клапан считается тогда, когда заслонка хорошо двигается и на обратной ее стороне нет никаких механических отложений, в противном случае она неисправная.

Имейте в виду, что после очистки и промывки штока заслонки, его лишь протирают насухо и ни в коем случае не смазывают.

avtoexperts.ru

Среди различных систем авто система вентиляции картера играет значительную роль в формировании топливовоздушной смеси, стабильной и экономичной работы, полной отдаче мощности, защите моторного масла и продления ресурса цилиндропоршневой группы.

В конструкции автомобиля система вентиляция картера – это «легкие» двигателя, необходимые для его нормальной жизнедеятельности. Система носит название PCV (Positive Crankcase Ventilation). Однако именно ей незаслуженно уделяется минимум внимания и обслуживания, а многие автовладельцы даже не знают о ее существовании. В этой статье постараемся разобраться для чего нужна данная система, как она работает, присущие ей неисправности и методы проверки ее работоспособности.

Что такое «картерные газы»?

Топливовоздушная смесь, при сгорании, резко увеличивается в объеме, создавая огромное давление внутри камеры сгорания. Расширяющиеся газы от сгорания заставляют поршень двигаться к нижней мертвой точке, приводя во вращательное движение коленчатый вал двигателя. Часть газов через неплотности между кольцами и зеркалом цилиндров проникают в поддон картера, где, смешиваясь с парами масла, создают давление, агрессивно воздействующее на уплотнения коленчатого вала и прокладку поддона, и канал масляного щупа.

Такт расширения повторяется в каждом цилиндре, постоянно нагнетая в поддон следующую порцию газов и если вентиляция картера не будет работать, то газы либо выдавят сальники коленчатого вала, либо «выбьют» масляный щуп и выгонят масло из картера, со всеми вытекающими.

Помимо этого, вместе с газом в поддон переносятся частицы несгоревшего топлива, мелкие фрагменты нагара, пары влаги, которые смешивается с моторным маслом, находящимся в поддоне двигателя. Это, в свою очередь, ведет окислению масла, засоряет его продуктами износа, снижая его рабочие свойства и уменьшая его эксплуатационный ресурс.

Конструкция системы

Для того, чтобы снизить до минимума воздействие давления газов в конструкции двигателя предусмотрена систем вентиляции картера. В современных автомобилях применяется система вентиляция закрытого типа, что необходимо для соблюдения экологических норм.

Несмотря на различие систем на разных марках авто, все они имею три общих компонента, таких как:

• Воздушные патрубки для отвода газов из картера;

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

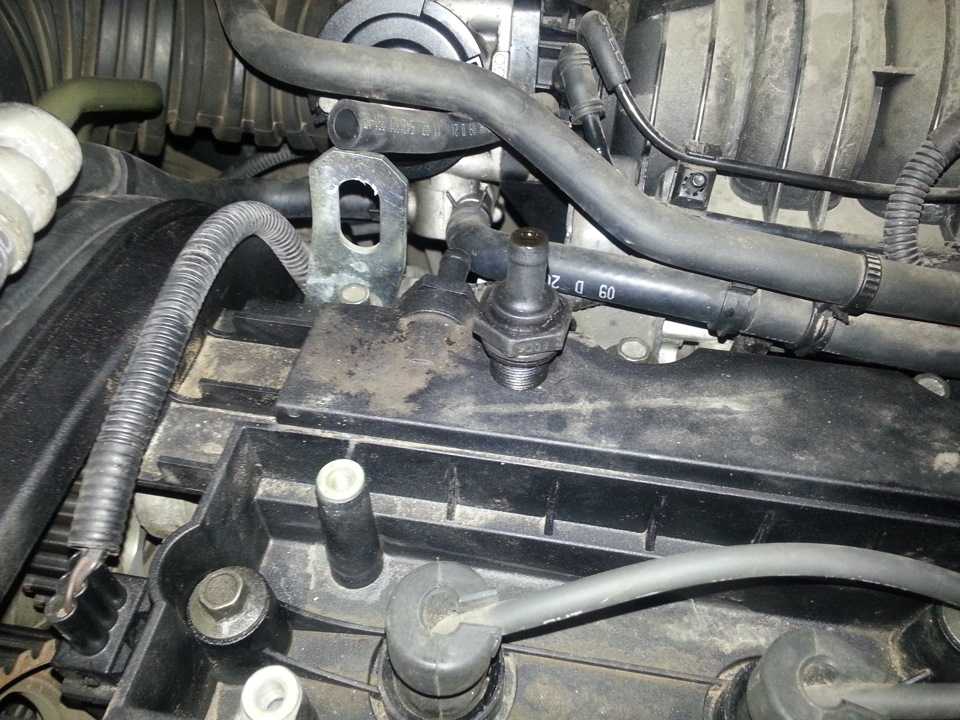

Замена КВКГ

Заменить клапан несложно практически на любом легковом автомобиле, но у каждой модели двигателя СВКГ имеет свои конструктивные особенности. Рассмотрим для примера, как меняется КВКГ на моторе М54 В22, марка машины – BMW пятой серии в кузове E39. Клапан КВКГ находится под впускным коллектором спереди ДВС, и чтобы до него добраться, необходимо снимать:

• электронную дроссельную заслонку;
• регулятор холостого хода.

Для удобства можно снять и сам впускной коллектор, но тогда работа получается достаточно трудоемкой, к тому же придется приобретать коллекторные прокладки. После того, как доступ к клапану обеспечен, отсоединяем от КВКГ шланги и демонтируем само устройство. Производим установку нового механизма, устанавливаем все детали на свои места.

Как провести сборку двигателя по этапам

Чтобы автомобиль смог нормально работать, важно правильно собрать двигатель. Для этого следует ознакомиться с инструкцией по сборке:

Для этого следует ознакомиться с инструкцией по сборке:

Заменяем все непригодные уплотнители и кольца маслоотделителя, после чего промазываем их маслом.
Закрепляем маслоотделитель на двигательный блок, после чего затягиваем его при помощи болтов. Нижний болт закручивается руками, а не отвёрткой

При этом важно помнить, что во время закрепления уплотнения могут соскочить.
Надеваем на маслоотделитель шланги, не забыв обязательно закрепить их новыми хомутами. Затем прокладываем их так, чтобы они были без изломов.
На штуцерах затягиваем хомуты.
Теперь требуется закрепить 5 болтов – если необходимо, прокладки на коллекторе заменяются.
Вставляем назад все клапаны, после чего закручиваем их болтами

Теперь требуется аккуратно надеть коллектор на нижние болты, а затем затянуть их.
Следующий шаг – сборка топливной магистрали. На место устанавливаются трубки щупа, прикручивается кронштейн.
Соединяем патрубки, после чего проверяем все крепежи. Затем подключаем форсунки и систему ХХ.

Основные неисправности и их признаки

В процессе эксплуатации больше всего подвержены риску следующие элементы — маслоотделитель, клапан PCV и его мембрана.

Мастера СТО условно разбивают проблемы с вентиляцией на две категории:

1. Неисправность.
2. Загрязнение.

Бывают ситуации с естественным износом узлов ЦПГ. В результате в картер попадает большой объем газов, и вентиляционная система не справляется с нагрузкой.

Концентрация масла, копоти и других загрязнителей приводит к забиванию трубок и шлангов, что способствует повреждению диафрагмы.

При этом неисправность можно обнаружить по следующим признакам:

1. Сложности с выкручиванием крышки горловины, через которую заливается масло. Она буквально притягивается к корпусу. Если снять ее на работающем моторе, слышны явные перебои.
2. Колебание оборотов мотора на холостому ходу.
3. Появление свиста в области клапанной крышки.
4. Незначительное повышение расхода масла. В среднем оно составляет 200-500 мл на 1000 км.
5. Масляные следы около сальников и стыка клапанной крышки мотора.
6. Появление пленки смазки в воздухофильтре.
7. Возникновение «ржавых» следов на свечах, а в камере сгорания — нагара.
8. Трудности с холодным пуском. Такое возможно при низкой температуре и медленном движении в пробках. Как результат, происходит постепенное оседание масляных паров во впускном коллекторе. Из-за этого загрязняются свечи и камера сгорания.
9. Задымление мотора.
10. Ухудшение динамики.
11. Выдавливание сальников коленвала или щупа для проверки уровня масла.
12. Снижение эффективности вакуумного усилителя тормозов и т. д.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Все про DPF фильтр, устройство и принцип работы, как почистить

В большинстве случаев неисправность не приводит к зажиганию лампочки ошибки двигателя. Для ее выявления необходимо проводить комплексную проверку.

Какие внутренние и внешние факторы влияют на износ вентиляции

Забитые шланги становятся причиной выдавливания сальников. За счет повышенного давления, масло протекает сквозь уплотнения коленчатого вала и клапанной крышки. Возможно вылетание щупов.

Изношенная вентиляционная система

Когда повреждены шланги, может засасываться воздух. Это приводит к снижению динамических характеристик. Клапан отправляет газы к двигателю, а нагар вместе с маслом засоряет дроссельную заслонку. При ремонте нельзя убирать кронштейны, за счет них шланг фиксируется под наклоном. Иначе конденсат, образующийся зимой, не сможет стекать, а заморозится и забьет магистраль.

Способы проверки картерных газов

Необходимо открыть крышку на капоте и отвернуть крышку маслозаливной горловины, но не стоит откручивать ее полностью и снимать. Далее нужно завести мотор и посмотреть, что происходит с крышкой:

Если она прыгает, но не слетает, значит есть давление, и газы прорываются. Это нормально.

При разряжении крышку присасывает, это свидетельствует о проблемах с впускным коллектором. В данном случае в картере создается вакуум.

Когда ее сильно подкидывает, такое явление означает, что просели кольца.

Второй способ диагностики — завести двигатель и открыть крышку полностью. Если она слегка присасывается во время снятия, значит вентиляция работает нормально. Когда присасывание слишком слабое, а из горловины выходит дым, это свидетельствует о выходе из строя.

Присасывающаяся слишком сильно крышка также является признаком поломки. Скорее всего, клапан негерметичен, так как повреждена его мембрана. Если при работающем моторе масло брызгает из-под крышки и течет через форсунки, может потребоваться капитальный ремонт. Подобные проблемы обычно встречаются на машинах с большим пробегом и изношенным двигателем.

Третий способ даст результат, если система сильно забита. Нужно завести авто и извлечь щуп. Двигатель считается исправно работающим, когда при затыкании отверстия щупа ощущается легкое всасывание. Если появляется дым, значит механизм неисправен.

Проверка при помощи воздушного шарика

Данная методика используется при заглушенной вентиляции. Необходимо извлечь масляный щуп из трубки. Затем на нее надевают и закрепляют изолентой воздушный шарик или медицинскую перчатку. Можно также надеть его на место заливной пробки, но тогда придется следить, чтобы шар не засосало внутрь.

Далее заводится мотор, на минимальных оборотах в холостом режиме шарик должен слегка надуться и остановиться.

Когда за 5 минут шар почти не увеличивается в размерах или слишком сильно надувается, это значит, что вентиляция засорилась и работает слабо. Возможно, износились поршневые кольца.

Бывает, что шарик при установленных заглушках перестает увеличиваться в размерах. Это означает, что придется разбирать систему и смотреть, какой элемент засорился.

Чтобы проверить работоспособность клапана, при заведенном двигателе с силой зажимают трубку. Если в момент сжатия слышен щелчок, элемент исправен. Другой вариант — держать над клапаном лист бумаги. Листок должен парить в воздухе под воздействием газов. Если положить его над отверстием, он притянется.

Недостаток штатной системы вентиляции ВАЗ

Система состоит из двух контуров, которые работают на разных режимах нагрузки и оборотах:

• — Малый контур вентиляции подключен к клапанной крышке и впускному коллектору (в за дроссельном пространстве). Данная схема подключения обеспечивает интенсивную вентиляцию картера за счет разряжения, возникающего во впускном коллекторе, при закрытом дросселе. Чтобы не возникало такого эффекта, как гипервентиляция, сечение малого контура ограничивается жиклером в корпусе тросового дросселя, диаметром 1,7 миллиметров. Данный контур работает в районе 800-1500 оборотов.
• — Большой контур вентиляции подключен к клапанной крышке и воздушному патрубку (в пред дроссельном пространстве). Такая схема обеспечивает интенсивную вентиляцию картера на повышенных оборотах. Сечение большого контура 16-18 миллиметров

Рассмотрим пример, когда автомобиль спускается с горки с включенной передачей. В таком режим двигатель будет работать на повышенных оборотах при сниженной нагрузке. В картере создается высокое разряжение, и подключается большой контур вентиляции, в котором нет никаких регулирующих клапанов. Так как оба контура подключены в один объем маслоуловителя, то сильное разряжение в картере затянет свежую порцию воздуха в обход дросселя. ДМРВ покажет увеличенный расход воздуха, а ЭБУ попытается прикрыть дроссель. Поняв, что это не возможно, он и так закрыт, последует коррекция обедненной смеси увеличением подачи топлива (увеличится расход топлива).

Наращивание требований относительно сепарации машинного масла

Постоянное повышение давления сгорания вследствие уменьшения размеров, а также применение машинных масел с низкой вязкостью приводит к значительному уменьшению размера частиц.

Соответственно производительность установленных пассивных инерционных сепараторов становится недостаточной при данных ограничивающих факторах.

Новые технологии необходимы для применения в легковых автомобилях, чтобы обеспечить высокую эффективность разделения частиц, значительно меньших 1 мкм.

Центрифуга – технология под фильтр картерных газов

Эффективность разделения мелких капель в принципе может быть увеличена за счет увеличения силы инерции с использованием дополнительной энергии. Центрифуги являются хорошо известными примерами такого рода сепарационных технологий.

Здесь энергия используется для приведения в действие какого-либо ротора, а частицы отделяются вследствие возникающей центробежной силы. Как правило, центрифуги нуждаются в очень высокой скорости вращения – диапазон до 10 000 об/мин.

Или же в качестве альтернативы конструкция должна быть очень большой, особенно для отделения частиц, значительно меньших, чем 1 мкм. Другим решением для повышения эффективности разделения является использование дополнительных механизмов, таких как диффузионное разделение.

Волоконный демистер – диффузионный фильтр картерных газов

Так называемый волоконный демистер выступает примером ещё одного типа сепаратора, объединяющего преимущества различных дополнительных механизмов разделения.

Обе упомянутые технологии применяются на грузовых автомобилях, где аналогичные высокие требования. Между тем волоконные демистеры способны обеспечить эффективное решение на применении с легковыми автомобилями.

Варианты конструктивного исполнения волоконных демистеров (фильтров масла), которые не менее эффективно могут применяться в системах фильтрации картерных газов легковых автомобилей

Вариант с демистером позволяет интегрировать фильтр картерных газов даже в сложные конструкции без ущерба для производительности, одновременно значительно снижая сложность интеграции и связанные с этим затраты.

Волоконные элементы – демистеры, обычно заменяются в течение интервала обслуживания после определенного времени работы из-за отложения сажи на поверхности волокна.

Интервал обслуживания сильно зависит от конкретного применения. Основным требованием к пригодности волоконного демистера для применения в легковых автомобилях, является разработка новых волоконных демистеров.

Таковые обеспечивают высокую производительность и приемлемый длительный интервал обслуживания при данных условиях эксплуатации. В то же время перепад давления, а также размеры волоконных демистеров должны соответствовать общим требованиям легкового автомобиля.

Поэтому производство, в том числе компания «MANN-HUMMEL», стремятся решать эту проблему. Инженеры разрабатывают новые волоконные демистеры для применения в конструкциях легковых автомобилей.

Механизм фильтра картерных газов волоконным демистером

Фильтрующие сепараторы являются широко распространенным в мире методом высокоэффективного разделения сверхтонких частиц тех же картерных газов. Капли объединяются в процессе разделения жидкости / газа на поверхности волокна, образуя жидкую пленку, последовательно стекающую с фильтрующего материала.

Принцип гравиметрического разделения содержимого картерных газов: 1 – аэрозольная форма потока; 2 – проникновение; 3 – повторное увлечение (унос); 4 — дренирование

Остаточные масляные капли на стороне фильтра с чистым картерным газом представляют либо неразделённые капли аэрозоля (так называемое проникновение), либо образования в виде пузырьков и колпачков из отделённой плёнки жидкости (так называемое увлечение).

Эффективность гравиметрического разделения в стационарном состоянии рассчитывается по формуле:

Ng = 1 – (Mp + Me / Md + Mp + Me)

где: Ng – эффективность геометрического разделения; Mp – проникновение; Me – увлечение; Md – дренирование.

Различные виды механизмов разделения используются в целом в соответствии с теорией фильтрации картерных газов двигателей автомобилей. Для вентиляции картера (фильтрации картерных газов), соответствующими механизмами разделения, в частности, являются:

• удары,
• диффузия,
• перехват.

Эффективность разделения на основе ударов и перехвата увеличивается с увеличением размера частиц, тогда как эффективность разделения на основе эффектов диффузии увеличивается с уменьшением размера частиц.

Подведем итоги

С учетом вышесказанного становится понятно, что рост давления картерных газов и утечки масла через сапун указывают на ряд проблем с сапуном или ДВС. Быстрое обнаружение и устранение неисправности позволит уменьшить стоимость ремонта силового агрегата. Это актуально в том случае, если проблему устранить на раннем этапе, то есть без последствий, которые возникают после длительного игнорирования неисправности и дальнейшей активной эксплуатации двигателя.

Напоследок отметим, что достаточно часто обильные утечки масла через сапун появляются не сразу. Другими словами, смазочный материал может слегка подтекать, что иногда малозаметно. В других случаях через сапун из системы смазки с учетом небольшого пробега (в среднем, 1-3 тыс. км) может уходить около 0.5 или литра смазочного материала. При такой значительной утечке эксплуатацию ДВС прекращают, проводится диагностика и ремонт.

На какие неисправности указывает эмульсия на масляном щупе и крышке маслозаливной горловины. Способы самостоятельного определения причин данной проблемы.

Назначение и принцип работы сапуна. Для чего сапуны устанавливаются на ДВС, КПП и мосты. Когда необходимо чистить сапун, полезные советы и рекомендации.

Как самому определить прогар клапана двигателя. Основные симптомы погоревшего клапана, точное выяснение причин троения мотора. Диагностика, полезные советы.

Почему течет масло из-под прокладки или корпуса крышки клапанов: причины утечек смазочного материала. Как самому убрать течь масла из-под клапанной крышки.

Основные причины попадания моторного масла в свеченые колодцы. Что делать водителю, если масло течет в свечной колодец, как провести ремонт своими руками.

Почему начинает капать или течет моторное масло на стыке двигателя и КПП. Как точно определить причину утечки смазки, способы диагностики и ремонта.

Источник
