Особенности задней подвески Шкода Октавия

Если в передней подвески модели Октавия периодически возникают неприятные поломки, то идентичный элемент конструкции автомобиля, расположенный сзади, радует владельца своей надежностью и отличной справляемостью с поставленными задачами. Первый ремонт этого узла может понадобиться лишь после снятия машины с гарантии. А это только после ста тысяч пробега.

Как уже было сказано, главный обидчик владельца Октавии на задней подвеске – балочные сайлент-блоки. В случае выхода из строя они подают сигнал с помощью появления стуков и скрипов, а также снижением комфорта в дороге.

Однако всегда необходимо помнить, что подвеска является гарантом не только комфортного передвижения, но и залогом безопасности водителя и его пассажиров. По этой причине, если владелец, который желает лично отремонтировать подвеску, не уверен в собственных силах, то ему лучше попросить сторонней помощи в решении данного вопроса.

https://youtube.com/watch?v=mncrit3wucA

Источник

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

9.3.1. Сборочная схема задней подвески

ОБЩИЕ СВЕДЕНИЯ

1 – болт крепления колеса, 120 Нм;
2 – винт с крестообразным шлицем, 4 Нм;
3 – тормозной барабан (прежде, чем приступить к разборке тормозного барабана, следует ослабить тормозные колодки);
4 – колпак;
5 – двенадцатигранная гайка, самоконтрящаяся,
175 Нм (после каждой разборки заменить);
6 – ступица колеса с подшипником и датчиком  импульсов (только для автомобилей с  противоблокирующим устройством «ABC»,  заменять лишь как одно целое, комплектом);
7 – ступица колеса с подшипником без датчика импульсов (лишь для автомобилей без противоблокирующего устройства «ABC», заменять лишь как одно целое, комплектом);
8 – винт с шестигранной головкой, самоконтрящийся, 60 Нм (после каждой разборки заменить);
9 – щит тормозного механизма с тормозными колодками;
10 – держатель троса привода стояночной тормозной системы (заменить);
11 – трос привода стояночной тормозной системы;
12 – гайка, самоконтрящаяся, 60 Нм (после каждой разборки заменить нагрузив багажник автомобиля нагрузкой ок. 100 кг,  затянуть гайку на автомобиле, опирающемся на колеса);
13 – гайка, самоконтрящаяся, 75 Нм (после каждой разборки заменить);
14 – винт с шестигранной головкой (послекаждой разборки заменить, устанавливать с наружной стороны автомобиля);
15 – кронштейн подшипника задней подвески  (после сборки проверить и, при необходимости, отрегулировать общее схождение колес заднего моста, в случае разборки задней подвески по возможности не ослаблять);
16 – держатель троса привода стояночной тормозной системы;
17 – резинометаллическая опора;
18 – накидная гайка;
19 – регулятор тормозного усилия в  зависимости от нагрузки (лишь для  автомобилей без противоблокирующего  устройства «ABC»);
20 – винт с внутренним шестигранником в головке, 20 Нм;
21 – винт с шестигранной головкой, 20 Нм;
22 – балка моста (удалить лак и загрязнения с поверхности прилегания и резьбовых отверстий цапфы колеса (оси));
23 – датчик числа оборотов  противоблокирующего (устройства  НАВЗИ, лишь для автомобилей с  противоблокирующим устройством  «АВS»);
24 – винт с внутренним шестигранником в головке, 8 Нм;
25 – подкладка, нижняя;
26 – винтовая пружина (проверить  лакокрасочное покрытие на  неповрежденность, устранить  имеющееся повреждение, на каждую  заднюю подвеску устанавливать лишь  винтовые пружины от того же  изготовителя);
27 – подкладка, верхняя;
28 – винт с шестигранной головкой (после каждой разборки заменить);
29 – винт с шестигранной головкой, самоконтрящийся, 75 Нм (после каждой разборки заменить);
30 – амортизатор (возможно, менять также в отдельности, на каждую заднюю подвеску устанавливать лишь амортизаторы от того же изготовителя);
31 – гайка, самоконтрящаяся, 55 Нм (после каждой разборки заменить, завинчивать, соблюдая угол для сборки задней подвески и амортизатора);
32 – трубопровод тормозного привода;
33 – цапфа колеса (оси)


Предупреждение
Запрещается проводить сварочные и правильные работы на балке моста и шейке (цапфе) оси.

Амортизаторы не ремонтируются.
Правильные работы не допускаются!

Стук в подвеске Шкода Октавия А5 (Причины)

На автомобиле Skoda Octavia A5 при пробеге около ста тысяч километров возможно появление стука из-под нижней части автомобиля. Выявляем причину происходящего и устраняем дефект.

Если Вы недавно владеете автомобилем и в процессе буквально месячной эксплуатации выявились дефекты в ходовой, но на момент покупки авто их не было, то скорее всего а/м либо долго стоял в гараже, либо был грамотно подготовлен к продаже. Скорее всего первое. Поэтому когда появился стук в подвеске Шкода Октавия А5 необходимо выявить его причину и только потом делать выводы, а причин может быть несколько. Об этом подробнее.

Внимание. Проводите диагностику подвески в разных сервисах

Пусть это обойдется немного дороже, но у Вас будет меньше шансов поменять вовсе не те детали, которые нужно. Возможные причины стука в подвеске

Возможные причины стука в подвеске

Амортизаторы. На Octavia A5 они редко когда ходят более ста тысяч. При их разгерметизации пропадает жесткость и шток амортизатора начинает гулять. Особенно это заметно при прохождении поворота. Выявить пробитый амортизатор можно самостоятельно. Для этого нужно покачать автомобиль. В интернете можно найти видео как это сделать без обращения на сервис.

Опоры амортизаторов. Они идут в сборе с амортизаторами и меняются вкупе, впрочем, как и изнашиваются. Ресурс приблизительно одинаковый. Комплект для передней подвески будет стоить около двадцати тысяч рублей.

Втулки стабилизаторов. Их положено менять каждые 40.000 км. Магазины, продающие запчасти на Шкода всегда держат их в наличии, поскольку это востребованный расходник. Деталь копеечная, меняется быстро. Если диагностика выявила именно неполадку втулок, то считайте, что повезло.

Стойки стабилизаторов. Как и в случае с втулками, меняются каждые 40.000, но стоят чуть дороже. Комплект из двух штук обойдется в районе двух тысяч рублей.

Направляющие суппортов. Очень интересная поломка. Выявить не могут даже эксперты. Суть в следующем. Подвеска в идеале, все работает как часы, но на маленьких неровностях происходят глухие стуки. Диагностика вообще ничего не выявляет. А причина именно в суппортах. Они стучат по направляющим. Проверить достаточно просто. Когда начнутся стуки, слегка коснитесь тормоза. Если стук пропал, то это направляющие. Продаются как расходник.

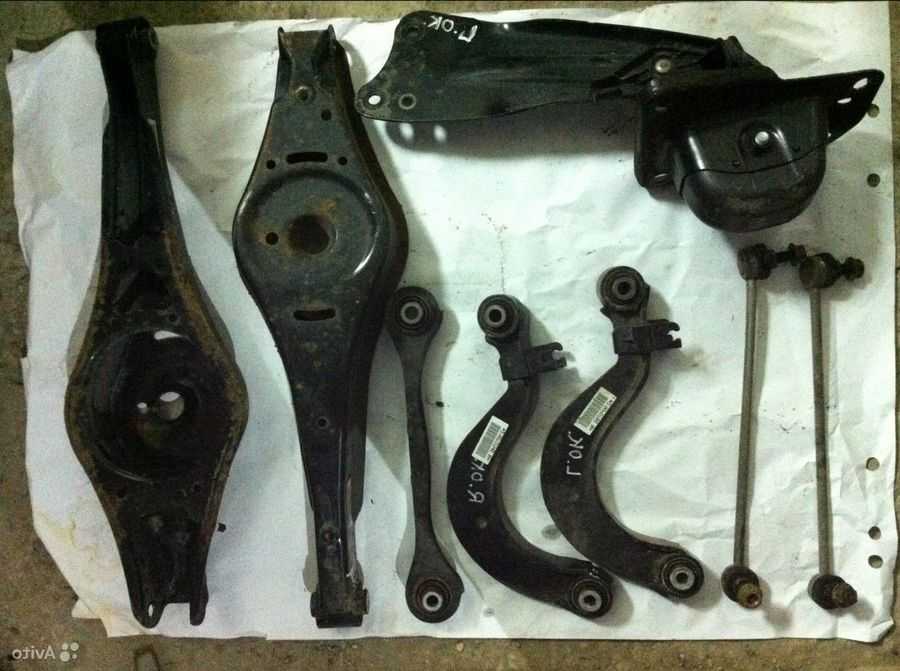

Сайлентблоки рычагов. Они продаются отдельно от рычагов, что сильно удешевляет стоимость ремонта. Выявить степень их износа может даже начинающий автослесарь.

• Шаровые опоры. С ними шутки плохи. Если затянуть с заменой, то можно потерять колесо прямо на ходу. Износ шаровых опор выявляется только на подъемнике. Пока автомобиль под нагрузкой, стоя на месте, люфт колеса можно не заметить

Этому пункту стоит уделить особое внимание

И самое неприятное. Октавия имеет один существенный минус. Рулевая рейка ходит около 50-60 тысяч. Она не люфтит, не закусывает, а просто начинает стучать и чтобы Вы не меняли, к кому бы Вы не обращались, устранить стук можно только её заменой. Утешает только одно – приемлемая стоимость. Когда Вам объявят в районе тридцати тысяч рублей, то не стоит слишком сильно на это реагировать. Если бы Вы купили японский автомобиль, то Вам выставили счет порядка ста тысяч.

Проверить рулевую рейку можно при заглушенном моторе, вращая руль в разные стороны. Если рейка умерла, то Вы услышите точно такие же звуки, что возникают в движении

Особенно это важно учитывать, когда Вы покупаете автомобиль

Памятка* После того, как Вы устранили стук в подвеске Шкода Октавия А5 путем замены некоторых элементов ходовой, не забудьте обратиться на сход-развал. В противном случае, покрышек хватит на несколько дней, вдобавок автомобиль потеряет устойчивость. Стоимость сход-развала на А5 по Москве порядка 3.200 рублей на обе оси, поскольку задняя подвеска независимая, многорычажная.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Материалы по теме

Конструктивно к передней подвеске относятся также размещенные в поворотных кулаках ступицы колес и закрепленные на них тормозные механизмы, состоящие из суппортов, дисков и колодок. Задняя подвеска модели — независимая многорычажная.

В ее состав также входят поворотные кулаки со ступицами и задними тормозными механизмами суппорты, диски и колодки. Контроль за состоянием подвески Общее исправное состояние подвески и четкая работа отдельных ее элементов являются гарантией вашей безопасности и безопасности ваших пассажиров, так как именно они отвечают за предсказуемое и правильное поведение автомобиля при совершении резких маневров в любых нештатных ситуациях, которые могут возникнуть на дороге.

Но контроль за состоянием остальных элементов подвески должен быть не менее тщательным и регулярным. Регламент технического обслуживания ТО Skoda Octavia Tour предписывает проведение профилактических и диагностических работ на ходовой части при каждом втором и четвертом ТО для элементов тормозной системы — на каждом очередном ТО.

Работу начинаем с правой стороны, так как именно она наиболее часто подвержена появлению неисправностей в работе узлов подвески. После проверки крепежей переходим к осмотру шаровых соединений правого рычага. Идентичную операцию необходимо провести и с противоположной стороны.

Зачастую, самым проблемным местом в автомобиле Шкода Октавия является стойка переднего стабилизатора. Ее выход из строя можно ожидать уже в районе тридцать тысяч пробега. Однако, спасибо конструкторскому отделу компании производителя, замена стойки под силу каждому автолюбителя.

Да и стоимость этой детали не должна отпугивать владельцев Шкоды. А вот самой серьезной проблемой, которая может нагрянуть абсолютно нежданно, является неисправность верхней опоры амортизатора.

Стук сайлентблоков шкода, фольцваген и т.д. Доработка рычагов

Для того чтобы понять, что в подвеске случилась именно такая поломка, достаточно прислушаться к автомобилю. Неисправность опоры выдает себя появлением достаточно громкого стука и скрипов во время поворота рулевого колеса. Но застучать может не только верхняя опора, но и шаровая.

Детали и расходники:

Особенности задней подвески Шкода Октавия Если в передней подвески модели Октавия периодически возникают неприятные поломки , то идентичный элемент конструкции автомобиля, расположенный сзади, радует владельца своей надежностью и отличной справляемостью с поставленными задачами. Первый ремонт этого узла может понадобиться лишь после снятия машины с гарантии. А это только после ста тысяч пробега. Как уже было сказано, главный обидчик владельца Октавии на задней подвеске — балочные сайлент-блоки.

В случае выхода из строя они подают сигнал с помощью появления стуков и скрипов, а также снижением комфорта в дороге. Подняв автомобиль на подъемнике, вооружитесь монтировкой с изогнутым наконечником и произведите раскачку всех крепежных элементов ходовой части, начиная справа.

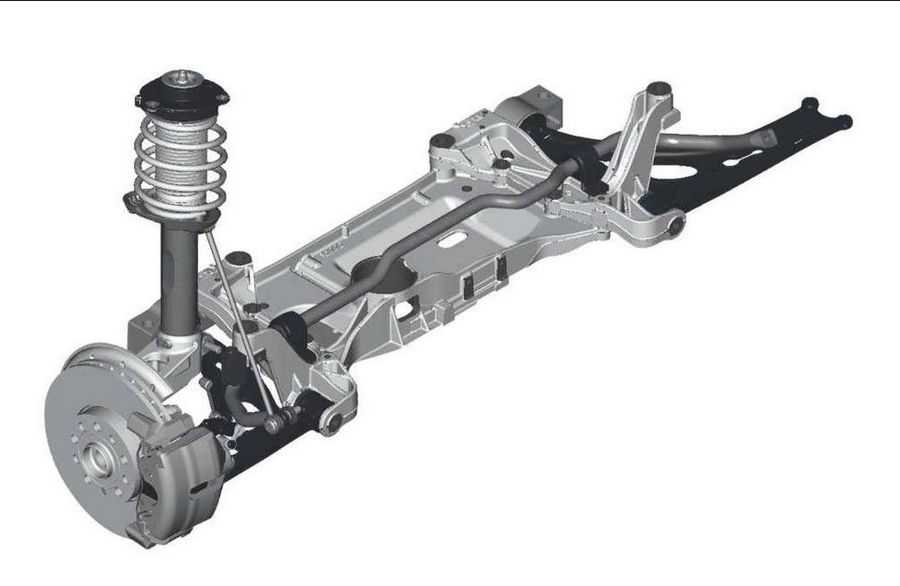

Схема передней подвески

Именно правая сторона подвергается наиболее частым поломкам. Также необходимо осуществить проверку шаровых соединений рычага справа, после чего эту же операцию необходимо произвести с левой стороны. Как правило, наиболее частыми неисправностями в Шкоде Октавия является выход из строя стоек переднего стабилизатора. К счастью замену этих деталей можно произвести своими руками, обладая всего лишь несколькими ключами.

Эти детали начинают давать стук уже через 30 тысяч км пробега. Более серьезной проблемой считается выход из строя верхней опоры переднего амортизатора, данная деталь выдает себя громким стуком или скрипом при повороте руля. Также может стучать шаровая опора, а при отсутствии смазки эта деталь может давать сильный скрип.

Задняя часть ходовой Шкода Октавия Тур великолепно справляется со своей задачей и может потребовать только ремонта через тысяч километров пробега. Сайлент-блоки балки — единственная уязвимость этой конструкции.

Причины стуков, скрипов и как с ними бороться

Большинство людей, которые уже успели приобрести модель Шкода Октавия, высказывают жалобы о появлении в процессе эксплуатации стуков и скрипов, а также постороннего шума, который доносится от ходовой части машины. Давайте попробуем разобраться в причинах возникновения столь неприятных моментов для автолюбителей, а также постараемся предостеречь будущих хозяев автомобиля от приобретения заранее неисправного транспортного средства.

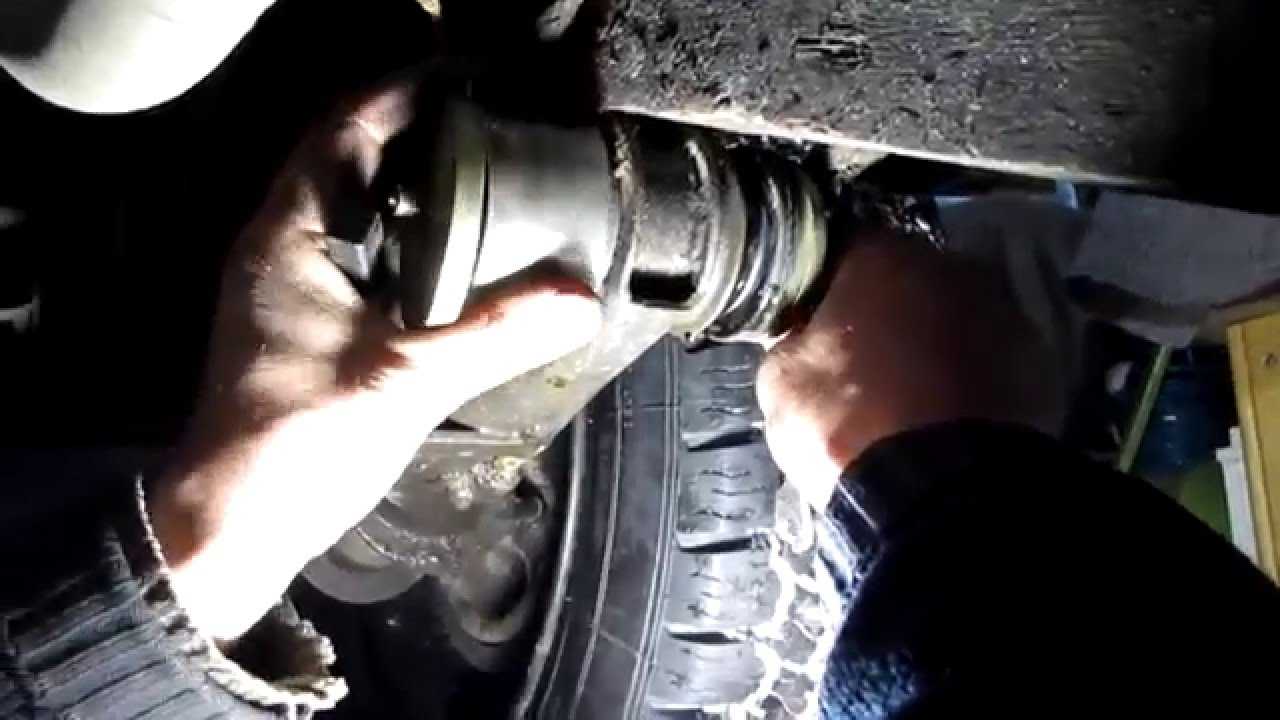

Для того чтобы выполнить диагностику обозначенных проблем автомобиля собственными силами, необходимо выбрать место, где машину можно будет установить на подъемнике. Любой другой вариант нас не устроит, так как иного способа провести качественную проверку просто не существует.

Подняв Октавию на нужную высоту, нам потребуется монтировка, имеющая изогнутый наконечник. С ее помощью проведем раскачку каждого элемента крепежа ходовой части автомобиля.

После проверки крепежей переходим к осмотру шаровых соединений правого рычага. Идентичную операцию необходимо провести и с противоположной стороны.

Зачастую, самым проблемным местом в автомобиле Шкода Октавия является стойка переднего стабилизатора. Ее выход из строя можно ожидать уже в районе тридцать тысяч пробега. Однако, спасибо конструкторскому отделу компании производителя, замена стойки под силу каждому автолюбителя. Да и стоимость этой детали не должна отпугивать владельцев Шкоды.

А вот самой серьезной проблемой, которая может нагрянуть абсолютно нежданно, является неисправность верхней опоры амортизатора. Для того чтобы понять, что в подвеске случилась именно такая поломка, достаточно прислушаться к автомобилю. Неисправность опоры выдает себя появлением достаточно громкого стука и скрипов во время поворота рулевого колеса.

Но застучать может не только верхняя опора, но и шаровая. А вот отсутствие смазки в этой детали «жалуется» на происходящее появлением сильного скрипа.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Схема передней части ходовой

Для соединения данного узла используется стойка в совокупности с амортизатором. Подобная компоновка известна под названием McPherson и используется на большей части моделей с передним приводом. Этот комплект вполне можно обслуживать и ремонтировать собственными силами без помощи мастеров специализированных сервисных центров. Оба поперечных рычага с треугольной формой закреплены на подрамнике при помощи сайлент-блоков.

замена шаровой опоры шкода октавия (skoda oktavia).

Такое конструкторское решение позволило добиться отличной управляемости машины и повышенного комфорта пассажиров. Износ шаровых опор выявляется только на подъемнике.

Схема задней части ходовой

Пока автомобиль под нагрузкой, стоя на месте, люфт колеса можно не заметить

Этому пункту стоит уделить особое внимание

Октавия имеет один существенный минус. Рулевая рейка ходит около тысяч. Она не люфтит, не закусывает, а просто начинает стучать и чтобы Вы не меняли, к кому бы Вы не обращались, устранить стук можно только её заменой. Утешает только одно — приемлемая стоимость.

Когда Вам объявят в районе тридцати тысяч рублей, то не стоит слишком сильно на это реагировать.

Схема задней части ходовой

Подвеска задней части автомобиля Skoda Octavia обладает полузависимой конструкцией, основой которой является балка. Каждая сторона задней подвески закрепляется к кузову модели при помощи амортизаторов, а регулировка клиренса осуществляется за счет наличия пружин.

Но если копнуть глубже, то оказывается, такое конструкторское решение обладает довольно простым видом и выделяется повышенной устойчивостью к износу и отличным запасом прочности. Не говоря уже о том, что ремонт балки может выполнить своими руками любой владелец модели Октавия, благодаря простоте конструкции.

Самыми слабыми звеньями этого узла являются сайлент-блоки, хоть и гарантийный срок их эксплуатации составляет порядка ста тысяч километров пробега. Список уязвимых мест подвески Октавии не такой уж и большой. Но, все-таки, для широты познания необходимо с ним ознакомиться поближе.

Как устроена и на каких принципах работает тормозная система корейского автомобиля Дэу Нексия читайте здесь. Особенности устройства, эксплуатации и обслуживания тормозной системы ВАЗ-2109 смотрите тут.

Сборочная схема задней подвески Skoda Octavia

Общие сведения

1 – болт крепления колеса, 120 Нм;

2 – винт с крестообразным шлицем, 4 Нм;

3 – тормозной барабан (прежде, чем приступить к разборке тормозного барабана, следует ослабить тормозные колодки);

4 – колпак;

5 – двенадцатигранная гайка, самоконтрящаяся,

175 Нм (после каждой разборки заменить);

6 – ступица колеса с подшипником и датчиком импульсов (только для автомобилей с противоблокирующим устройством «ABC», заменять лишь как одно целое, комплектом);

7 – ступица колеса с подшипником без датчика импульсов (лишь для автомобилей без противоблокирующего устройства «ABC», заменять лишь как одно целое, комплектом);

8 – винт с шестигранной головкой, самоконтрящийся, 60 Нм (после каждой разборки заменить);

9 – щит тормозного механизма с тормозными колодками;

10 – держатель троса привода стояночной тормозной системы (заменить);

11 – трос привода стояночной тормозной системы;

12 – гайка, самоконтрящаяся, 60 Нм (после каждой разборки заменить нагрузив багажник автомобиля нагрузкой ок. 100 кг, затянуть гайку на автомобиле, опирающемся на колеса);

13 – гайка, самоконтрящаяся, 75 Нм (после каждой разборки заменить);

14 – винт с шестигранной головкой (послекаждой разборки заменить, устанавливать с наружной стороны автомобиля);

15 – кронштейн подшипника задней подвески (после сборки проверить и, при необходимости, отрегулировать общее схождение колес заднего моста, в случае разборки задней подвески по возможности не ослаблять);

16 – держатель троса привода стояночной тормозной системы;

17 – резинометаллическая опора;

18 – накидная гайка;

19 – регулятор тормозного усилия в зависимости от нагрузки (лишь для автомобилей без противоблокирующего устройства «ABC»);

20 – винт с внутренним шестигранником в головке, 20 Нм;

21 – винт с шестигранной головкой, 20 Нм;

22 – балка моста (удалить лак и загрязнения с поверхности прилегания и резьбовых отверстий цапфы колеса (оси));

23 – датчик числа оборотов противоблокирующего (устройства НАВЗИ, лишь для автомобилей с противоблокирующим устройством «АВS»);

24 – винт с внутренним шестигранником в головке, 8 Нм;

25 – подкладка, нижняя;

26 – винтовая пружина (проверить лакокрасочное покрытие на неповрежденность, устранить имеющееся повреждение, на каждую заднюю подвеску устанавливать лишь винтовые пружины от того же изготовителя);

27 – подкладка, верхняя;

28 – винт с шестигранной головкой (после каждой разборки заменить);

29 – винт с шестигранной головкой, самоконтрящийся, 75 Нм (после каждой разборки заменить);

30 – амортизатор (возможно, менять также в отдельности, на каждую заднюю подвеску устанавливать лишь амортизаторы от того же изготовителя);

31 – гайка, самоконтрящаяся, 55 Нм (после каждой разборки заменить, завинчивать, соблюдая угол для сборки задней подвески и амортизатора);

32 – трубопровод тормозного привода;

33 – цапфа колеса (оси)

Предупреждение

Запрещается проводить сварочные и правильные работы на балке моста и шейке (цапфе) оси.

Амортизаторы не ремонтируются.

Правильные работы не допускаются!

Видео про «Сборочная схема задней подвески» для Skoda Octavia
