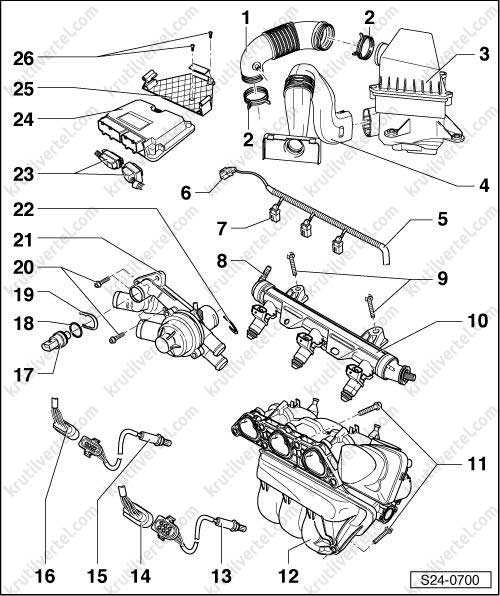

Система впуска / выпуска двигателя 2.0

Сажевый фильтр

Сажевый фильтр состоит из ячеистой керамической структуры, изготовленной из карбида кремния. В керамическом монолите имеется множество мелких каналов, которые попеременно заглушены с входной или выходной стороны. Таким образом сформированы впускные и выпускные каналы, разделенные фильтрующими стенками.

Фильтрующие стенки пористые и покрыты слоем окиси алюминия и окиси церия. На этот слой напылен благородный металл — платина, которая служит катализатором.

Принцип работы

Отработавшие газы, содержащие сажу, протекают через пористые фильтрующие стенки входных каналов. При этом газы проходят через поры, а частицы сажи задерживаются во входных каналах.

Датчик положения направляющего аппарата турбонагнетателя G581

Датчик положения направляющего аппарата турбонагнетателя встроен в вакуумный привод управления турбонагнетателя. Он представляет собой датчик перемещения и предоставляет блоку управления двигателя информацию о положении направляющих лопаток турбонагнетателя.

Использование сигнала

Сигнал датчика характеризует текущее положение направляющих лопаток. Этот сигнал вместе с сигналом датчика давления наддува G31 дают полную информацию о регулировании турбонаддува.

При выходе из строя

При выходе датчика из строя оценка положения направляющих лопаток производится на основе сигнала датчика давления наддува и числа оборотов двигателя. При этом загорается лампа check engine.

Успокоитель потока

В магистрали наддува после турбонагнетателя установлен успокоитель потока. Он предназначен для снижения шума от работы турбонагнетателя.

Конструкция и принцип действия

При необходимости разгона с максимальным ускорением турбонагнетатель должен как можно быстрее создать давление наддува. Колесо турбины и насосное колесо быстро ускоряются, и мощность турбонагнетателя достигает своего предела. В результате в воздушном потоке могут возникать перепады давления, создающие шум в магистрали наддува.

Поток наддувочного воздуха приводит в колебание воздух в резонансных полостях. Эти колебания имеют частоту, близкую к частоте шумов наддувочного воздуха. При сложении звуковые колебания от наддувочного воздуха и от резонансных полостей успокоителя подавляют друг друга, и интенсивность шума снижается до минимума.

Система предварительного накаливания

Двигатель 2,0 л TDI с системой впрыска Common-Rail оснащен системой предварительного накаливания для обеспечения быстрого пуска дизельного двигателя. Эта система позволяет запускать дизель практически в любых климатических условиях без длительного прогрева, почти как бензиновый двигатель.

Достоинства системы предварительного накаливания:

  • быстрый, как у бензинового двигателя, запуск при температурах до минус 24°C;
  • очень быстрый прогрев. В течение 2 секунд температура свечи накаливания поднимается до 1000°C;
  • регулируемые температуры для предварительного накаливания и накаливания после пуска;
  • самодиагностика;
  • соответствие европейской системе бортовой диагностики.

Турбонагнетатель

Для создания давления наддува в двигателе 2,0 л TDI используется турбонагнетатель с изменяемой геометрией. Он имеет регулируемые направляющие лопатки, посредством которых можно управлять потоком ОГ, направленным на колесо турбины. Достоинство такой конструкции состоит в том, что во всем диапазоне оборотов двигателя можно обеспечить оптимальное давление наддува и хорошие условия для сгорания топлива. Благодаря регулируемым лопаткам при низких оборотах двигателя достигается большой крутящий момент и создаются хорошие условия для разгона авто, а при высоких оборотах — экономичность и снижение токсичности ОГ. Управление лопатками осуществляется посредством тяг с вакуумным приводом.

Блок воздушной заслонки J338

Перед входом клапана рециркуляции ОГ установлен блок воздушной заслонки. В блоке находится электродвигатель, который через редуктор управляет положением воздушной заслонки. Регулировка положения воздушной заслонки производится плавно в зависимости от нагрузки и числа оборотов двигателя.

Блок воздушной заслонки имеет следующее назначение.

В некоторых режимах воздушная заслонка используется для создания перепада давления между впускным трактом и контуром рециркуляции ОГ. Этот перепад давления способствует более эффективной работе системы рециркуляции ОГ. В режиме регенерации сажевого фильтра воздушная заслонка регулирует воздушный поток на входе.

При выключении двигателя заслонка закрывается. При этом количества поступающего воздуха уменьшается постепенно, остановка двигателя происходит плавно.

Последствия отказа

При выходе узла из строя корректное управление процессом рециркуляции становится  невозможным. Активная регенерация сажевого фильтра также невозможна.
