Завершение
Вот и все неисправности печки Skoda Felicia. Надеемся, наши советы были для вас полезными. Но к теме чешского автопрома мы вернёмся ещё не раз. Следите за обновлениями.
Снимаем радиатор печки skoda Felicia part 2
Разборка печки skoda Felicia 1 part
Skoda Felicia 1.6 AEE как заменить радиатор печки без проблем
Снятие приборной панели на Шкода Фелиция
https://youtube.com/watch?v=fQGimg1Wx80
Замена радиатора печки шкода суперб
Чистка радиатора печки Шкода Фабия Skoda Fabia.
Как заменить помпу Шкода Фелиция (система охлаждения)
Шкода Фелиция пробитая прокладка ГБЦ
Аккумулятор на Шкода Фелиция 61Ач
Сгорела проводка Skoda Felicia (Шкода Фелиция)
Обслуживание и ремонт
5. Системы охлаждения, отопления
5.0 Системы охлаждения, отопления
Системы охлаждения, отопления
Спецификации
Общие параметры
Максимальное давление в системе, бар
1.2 ÷ 1.5
Термостат
Температура открывания (приблизительно), °С
Начало открывания
85 ÷ 89
Полное открывание
103
Минимальная степень открывания клапана, мм
7
Мультир…
5.1 Общая информация и меры предосторожности
Общая информация и меры предосторожности
Схема системы охлаждения (карбюраторный двигатель 1.3 л)
1 — Радиатор
2 — Вентилятор
3 — Термочувствительный
датчик-выключатель
4 — Выпускной патрубок
5 — Водяной насос
6 — Пробка
7 — Выход из впускного трубопровода в
карбюратор
…
5.2 Отсоединение и замена шлангов системы охлаждения
Отсоединение и замена шлангов системы охлаждения
Не отсоединяйте никакие шланги охладительного тракта до полного
остывания двигателя — см
подраздел “Меры предосторожности” в Разделе. Общая информация и меры предосторожности
Общая информация и меры предосторожности. Если в ходе выполнения проверок, перечисленных в соответствующем Разделе Главы
Если в ходе выполнения проверок, перечисленных в соответствующем Разделе Главы
Текущее обслуживание, выявлены дефекты …
5.3 Снятие, проверка состояния и установка радиатора
Снятие, проверка состояния и установка радиатора
Радиатор системы охлаждения
1 — Шланг подвода охлаждающей жидкости
из двигателя
2 — Шланг подвода охлаждающей жидкости
из расширительного бачка
3 — Патрубок подвода охлаждающей
жидкости из корпуса термостата
4 — Патрубок подвода охлаждающей …
5.4 Снятие, проверка исправности функционирования и установка термостата
Снятие, проверка исправности функционирования и установка термостата
Термостат и сопутствующие компоненты
1 — От расширительного бачка
2 — Болт
3 — Крепежный кронштейн
4 — К радиатору
5 — CTS (датчик температуры)
6 — Уплотнительное кольцо (подлежит замене)
7 — Уплотнительное кольцо (подлежит за…
5.5 Проверка исправности функционирования, снятие, установка, разборка
Проверка исправности функционирования, снятие, установка, разборка
и сборка вентилятора системы охлаждения
Схема установки вентилятора системы охлаждения
1 — Радиатор
2 — Верхний шланг радиатора
3 — Болт
4 — Монтажная скоба
5 — Уплотнительная шайба
6 — Термочувствительный датчик-выключатель
…
5.6 Проверка исправности функционирования, снятие и установка электрических
Проверка исправности функционирования, снятие и установка электрических
выключателей и датчиков системы охлаждения
Термочувствительный датчик-выключатель вентилятора
системы охлаждения
Общие сведения
Термочувствительный датчик-выключатель осуществляет включение вентилятора по достижении
температурой охлаждающей жидкости значения 95 ÷ 99°С. Размык…
5.7 Снятие, установка, разборка и сборка водяного насоса
Снятие, установка, разборка и сборка водяного насоса
Водяной насос (элементы конструкции)
1 — Прокладка
2 — Водяной насос
3 — Гайка 20 Нм
4 — От радиатора
5 — Приводной ремень
6 — Трубка
7 — Винт,10 Нм
8 — Уплотнительное кольцо
9 — Пробка сливного отверстия
10…
5.8 Система отопления/вентиляции салона — общая информация
Система отопления/вентиляции салона — общая информация

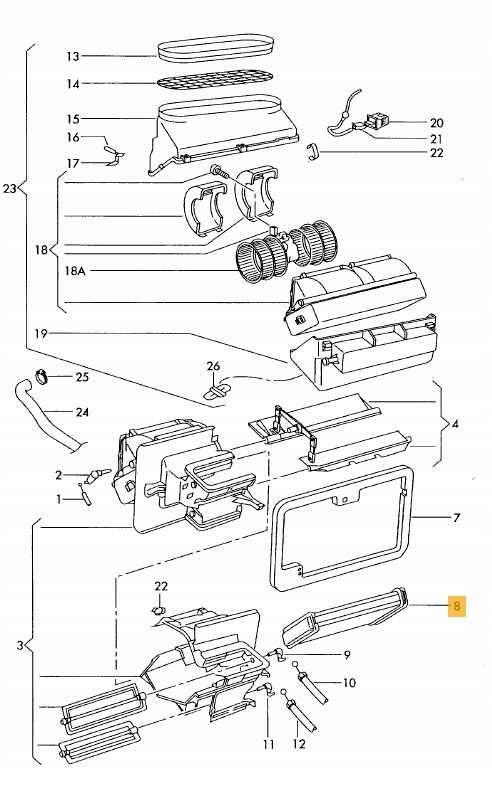

Сборочная схема отопителя салона
1 — Кожух вентилятора отопителя
2 — Кожух отопителя
3 — Сборка управления параметрами функционирования системы отопления/вентиляции
4 — Воздуховод
Схема функционирования системы отопления/вентиляции салона …
5.9 Снятие и установка компонентов системы отопления/вентиляции салона
Снятие и установка компонентов системы отопления/вентиляции салона
Модели, необорудованные системой кондиционирования
воздуха
Сборка кожуха отопителя
ПОРЯДОК ВЫПОЛНЕНИЯ
1. В случае необходимости отдайте гайки крепления верхних опор
стоек подвески и снимите с автомобиля стоечную распорку.
…
5.10 Система кондиционирования воздуха — общая информация и меры предосторожности
Система кондиционирования воздуха — общая информация и меры предосторожности
Схема соединения компонентов системы кондиционирования воздуха
1 — Испаритель
2 — Нижний вентиль для заправки и опорожнения системы
3 — Компрессор
4 — Конденсатор
5 — Термочувствительное реле
6 — Верхний вентиль для заправки…
5.11 Снятие и установка компонентов системы кондиционирования воздуха
Возможные неисправности
Печка у Felicia довольно сложная в плане устройства. А перечень возможных неприятностей может удивить. Почти каждая деталь – начиная от радиатора и заканчивая вентилятором — рискует выйти со строя. Разберём детальнее все проблемы. Опустим процесс снятия и установки деталей, о них пойдет речь в следующих статьях.
Радиатор
Наиболее уязвимая из всех деталь. Главная опасность – неправильный выбор антифриза или смешивание его с другими видами охлаждающей жидкости с нарушением правил от производителя. Эта ошибка приводит к отложениям на стенках радиатора. Категорически запрещено смешивать жидкость с тосолом. Нужно обязательно заливать зелёный антифриз, а вот машины выпуска двух последних лет предпочитают только красный цвет. Их смешивать нельзя!
Если такое произошло (например, таких рекомендаций не придерживался предыдущий владелец автомобиля или дали порулить жене), антифриз нужно немедленно слить, а радиатор промыть. В зависимости от тяжести ситуации, необходима проточная промывка. Тщательно прочистите зазоры между пластинами радиатора мягкой щеточкой.
Серьёзные неполадки, вроде разгерметизации, необходимо ремонтировать исключительно у специалистов. Самостоятельная обработка материалов приведёт в лучшем случае к разрушению радиатора, а в худшем – интоксикацией горе-мастера продуктами горения.
Термостат
Проверить исправность термостата поможет виселица. Прибор подвешивают на крепкой проволоке и окунают в воду. Её начинают греть. По мере роста температуры фиксируют время старта открытия его клапанов. Нормальная температура полного открытия 103 градуса по Цельсию. При любом отклонении от нормы нужен ремонт термостата.
Вентилятор
В первую очередь при отказе вентилятора необходимо проверить состояние предохранителей. У Skoda Felicia они находятся в поверхности приборной панели со стороны водителя. Если предохранитель исправен, на следующем этапе проверке подлежат резисторы переключения режимов работы. Если один из них сгорел, то при переводе режима вентилятор будет плохо работать именно в этом режиме.
Может помочь и соединение контактов датчика-выключателя печки. Если вентилятор не сработает при нормальном режиме, отсоедините электропроводку датчика-выключателя. Затем соедините контакты перемычкой и снова подключите, но уже через АКБ. Если вентилятор не запускается, вывод логичный – сломался этот самый датчик.
Если же и через батарею не удаётся активировать вентилятор, значит повреждён сам механизм. Очень хорошо, если удастся ограничиться лишь заменой электропроводки или чисткой вентилятора. Но причина может быть в физическом износе устройства. Тогда электровентилятор меняют на исправный.
