Устройство, принцип работы и регулировка клапанного механизма двигателя

Для чего нужны зазоры клапанов

Чтобы двигатель работал наилучшим образом, развивал все свои эксплуатационные характеристики по максимуму, должны четко и синхронно двигаться клапана. Клапана должны плотно садиться в свои гнезда и открываться по максимуму.

При правильно выставленных зазоров клапанов, горячий двигатель работает почти также, как и холодный, то есть потеря мощности минимальна.

Когда автомобиль много эксплуатируется, например круглосуточно работает в такси, то клапана быстрее теряют свою настройку. Многие наверное слышали, говорят — клапана стучат. Это как раз, время для регулировки клапанов.

Виды запорных элементов

Любой обратный клапан (устаревшее название – невозвратный) выполняет простую задачу – не позволяет потоку теплоносителя менять направление, пропуская жидкость лишь в одну сторону. В схемах водяного отопления данная функция нужна не всегда и реализуется по мере необходимости.

В отопительных системах частных домов и квартир применяются следующие виды возвратных клапанов:

• лепестковые;
• тарельчатые;
• шаровые.

Разберем устройство и принцип работы каждого типа клапанов отдельно. В дальнейшем это поможет вам понять, какое изделие лучше подобрать и установить в конкретную систему отопления.

Лепестковые клапаны

Элемент, изготавливаемый из латуни либо нержавеющей стали, состоит из таких деталей:

• корпус в виде тройника с откручивающейся верхней пробкой (для обслуживания);
• дисковый затвор, закрепленный на оси посредством поворотного рычага;
• седло с уплотнением, куда прилегает диск в закрытом состоянии.

Общее устройство лепесткового обратного клапана показано на чертеже с деталировкой. Принцип работы элемента следующий: теплоноситель, движущийся в указанном направлении, отклоняет запорный диск и свободно проходит дальше по трубе. Когда направление потока воды меняется на противоположное, затвор под воздействием силы тяжести (или пружины) автоматически захлопывается и перекрывает проход.

Типовая конструкция с гравитационным затвором

Перечислим важные характеристики лепестковых обратных клапанов, устанавливаемых в системы отопления частных домов:

• диаметр внутреннего прохода – от 15 до 50 мм (½—2 дюйма);
• максимальное рабочее давление – 16 Бар;
• низкое гидравлическое сопротивление;
• сбоку в корпусе предусмотрен винт для разборки и настройки оси затвора;
• гравитационная версия без пружины может нормально работать только в горизонтальном положении.

Подробно конструкция и принцип работы поворотного клапана показан на видео:

Клапаны тарельчатого типа

Принцип работы тарельчатого обратного клапана понятен по его конструкции, изображенной на чертеже:

1. Внутри цилиндрического латунного корпуса сделана площадка с круглым отверстием – седло.
2. С другой стороны детали выполнена перегородка, имеющая отверстие в центре.
3. В отверстие перегородки вставлен шток с тарельчатым затвором на конце, оснащенным уплотнителем.
4. Между перегородкой и «тарелкой» установлена пружина, прижимающая диск к седлу.

Вода, текущая в правильном направлении, преодолевает силу упругости пружины, открывает затвор и двигается дальше. В обратную сторону течение невозможно – проток моментально закрывается. Какие свойства обратного клапана важны для систем отопления:

• способность функционировать при любой ориентации корпуса в пространстве;
• рабочее давление – не менее 10 Бар, диаметры DN15 — DN100 (внутренний);
• тип соединения – муфтовое (внутренняя трубная резьба);
• пружинный запор создает повышенное гидравлическое сопротивление потоку жидкости;
• уплотнение теряет герметичность в случае попадания твердых частиц, например, песка.

В инженерных сетях частных домов и квартир применяются клапаны с муфтовым присоединением

Тарельчатые запоры также применяются в сетях водоснабжения, например, совместно с погружными насосами. Клапан не позволяет воде из трубопроводов стекать обратно в колодец либо скважину.

Шаровые затворы

Это обратный клапан простейшей конструкции, работающий по следующему принципу:

1. Внутри цилиндрического латунного корпуса помещен шарик, сделанный из резины, реже — алюминия.
2. Выскочить наружу шарику не позволяют 2 перегородки с отверстиями, сделанные по краям.
3. Поток теплоносителя придавливает резиновый шар к перегородке с ребрами. Эти выступы образуют зазор, куда свободно проходит поток воды.
4. Если теплоноситель двинется в обратную сторону, шарик прижмется ко второй перемычке – седлу. Поскольку ребра отсутствуют, тело шарика полностью закроет проходное отверстие.

Плюсы шарового обратного клапана – низкая цена, малое гидравлическое сопротивление и работа без всяких пружин в любом положении, хотя предпочтительнее вертикальное. Недостаток – потеря герметичности при повышении давления до 6—7 Бар, чего не случается в индивидуальных отопительных сетях.

Чтобы ближе познакомиться с шариковым затвором, смотрите следующее видео:

Процесс горения смеси исправного двигателя

Чтобы лучше понять причины прогара клапанов, необходимо знать основы процессов газообмена в двигателе и их последовательность.

1. Такт впуска. Впускные клапаны открыты, поршень движется вниз, создавая зону разряжения. Со впускного тракта в этот момент всасывается смесь топлива с воздухом (бензиновые моторы с распределительным впрыском во впуск или с моноинжектором) либо чистый воздушный заряд (ДВС цикла Дизеля и бензиновые моторы с прямым впрыском).
2. Такт сжатия. Поршень начинает движение вверх, впускные и выпускные клапана закрываются. Смесь сжимается, температура в камере сгорания повышается.
3. Рабочий такт. За несколько градусов до высшей мертвой точки (ВМТ) цилиндра смесь поджигается искрой (бензиновые ДВС) либо самовоспламеняется от контакта с разогретым воздухом (дизельные). Под действием силы расширяющихся газов поршень устремляется вниз. Возвратно-поступательное движение поршня через шатунно-кривошипный механизм передается во вращательное движение коленчатого вала.
4. Такт выпуска. Выпускные клапаны открываются. Движущийся к ВМТ поршень выталкивает отработавшие газы в выпускной тракт.

Фазы перекрытия клапанов и инерционное наполнение упущены намерено, так как существенно не влияют на рассмотрение вопроса прогара клапанов.

Банда четырех для всех любителей быстрой езды

Великолепные инженеры копании Peugeot весьма любили погонять на дороге. Посовещавшись, они пришли к разработке теоретической части автомобильного мотора. В тот период времени, до того, как был создан мотор DOHC, обороты не доходили выше 2000. «Банда четырех» задумалась над тем, чтобы произвести мощный и быстрый, сложный и сверхэкономичный автомобильный двигатель, аналогов которому мир на тот момент еще не знал.

Основа устройства была предложена по идее Зуккарелли. По его мнению, необходимо было поменять некоторые конструктивные особенности, а именно поместить каждый распределительный вал над клапанами. Вследствие таких операций ненужные элементы конструкции просто отпадают. А для большей легкости клапанов, им предложено было взять четыре легких клапана, вместо двух более тяжелых. Такие особенности считались инновационными, но в полной мере позволили решить основные поставленные задачи.

Двигатель DOHC на странице в Википедии представлен двумя распределительными валами, помещенными в головку цилиндра и четырьмя клапанами для каждого цилиндра. Данная статья расскажет о создании и конструктивных особенностях двигателей DOHC — это несомненно будет интересно не только специалистам, но и вполне рядовым автолюбителям. Двигатель DOHC обладает распределительным валом, который размещается над рядами клапанов как над впускными, так и над выпускными. «Посредники» (коромысла, штанги, рокеры) в данном случае отсутствуют, поскольку их функции перераспределены между другими элементами нового мотора. А для легкости каждого клапана, сверху цилиндра устанавливается четыре, а не привычные два, легких клапана. Таким образом, когда обороты увеличатся, пружины будут принимать значительно меньше нагрузки — это существенно уменьшает их износ и продлевает жизнь мотору в целом.

Статьи по теме

Какие бескаркасные дворники лучше: топ-10 моделей

Уходит антифриз, а подтеков нет: причины и устранение проблемы

Почему не работает омыватель лобового стекла и как устранить неполадку

Датчик уровня антифриза: ремонт или только замена

Ремонт рулевой рейки: этапы и особенности

Можно ли мешать тосол с антифризом: мнение экспертов и автолюбителей

Диагностика рулевого управления автомобиля: почему без нее никак

Не работают дворники: причины неисправности и метода решения проблем

Течет бачок антифриза: поиск неисправности и пути устранения

Стук при повороте руля: основные причины неисправности

Сломалась рулевая рейка: причины и дальнейшие действия

Жидкая резина для автомобиля: преимущества и особенности использования

Стук в рулевой рейке: ищем причину, разбираемся с последствиями

Как поменять моторчик дворников: простые советы опытных автовладельцев

Как убрать стук рейки и продлить срок ее службы

Порядок выполнения работ

Теперь последовательность действий:

1. ВАЗ 2114 устанавливаем на ровную площадку, двигатель должен полностью остынуть, чтобы при замерах не было погрешности из-за расширения металла;
2. Снимаем клапанную крышку, а также боковую крышку, под которой находится ремень привода ГРМ. Поверхность под крышкой нужно вытереть от масла. Также следует внимательно осмотреть вал ГРМ на наличие задиров, раковин и следов значительного износа. Если таковые имеются, придется вал заменить;
3. Выкручиваем свечи, чтобы в дальнейшем прокручивать коленчатый вал было значительно легче.
4. Совмещаем метку на приводной шестерне распределительного вала с выступом на головке блока, то есть устанавливаем ВМТ на первом цилиндре. Сделать это можно при помощи ключа, которым вращаем коленчатый вал за болт крепления шкива. Но некоторые автолюбители поступают несколько по иному – выдомкрачивают слева переднее колесо, включают 4 передачу. Затем попросту вращают колесо, а поскольку передача включена, то это вращение через трансмиссию будет передаваться на двигатель;
5. После совмещения меток на шестерне распредвала строго напротив имеющейся метки делаем еще одну мелком. Это несколько упростит в дальнейшем работы.
6. Щупом замеряем зазоры на 1 и 3 клапанах (считать нужно от шестерни распредвала. 1-й является выпускным, а 3-й – впускным);
7. Зазор на 1 клапане должен составлять 0,35 мм, но допускается погрешность. То есть, берем щуп толщиной 0,35 мм и вставляем его между кулачком вала и регулировочной шайбой. Если щуп ходит с небольшим усилием, то зазор в норме, а вот если щуп не входит или очень свободно, то требуется регулировка. Такую проверку делаем и на 3 клапане, но зазор на нем должен быть 0,2 мм.
8. Регулировка клапанов же проводится так: закрепляем устройство для отжатия клапанов на шпильки крепления крышки. У этого устройства имеется изогнутый рычаг, который мы помещаем между кулачком и шайбой. Ручкой устройства надавливаем на этот рычаг, в результате чего он нажмет на толкатель. В комплекте этого устройства идет специальный фиксатор, который мы помещаем между распредвалом и толкателем. После отпускания ручки фиксатор будет удерживать клапан в выжатом состоянии, при этом шайба будет не зажатой и ее можно извлечь пинцетом.
9. Разберем на примере, какую шайбу нужно установить будет, чтобы зазор был правильным. К примеру, при проверке на выпускном клапане установили, что он составляет не 0,35 мм, а 0,42 мм, то есть он увеличен на 0,07 мм. Далее извлекаем шайбу, которая была установлена. На ней должна быть нанесена метка, указывающая ее толщину (к примеру, 3,65 мм), если такой метки нет, то придется измерять толщину микрометром. Теперь к толщине шайбы мы добавляем значение, на которое зазор увеличен, в нашем случае – 0,07 мм, в итоге получаем значение толщины шайбы для установки – 3,65+0,07 = 3,72 мм. Но поскольку шайбы с такой толщиной нет в комплекте, то устанавливаем новую шайбу с толщиной, максимально приближенной к полученному значению, то есть 3,7 мм. Именно для этого и допускается погрешность на 0,05 мм.
10. Устанавливаем необходимую по толщине шайбу на место меткой с размером вниз (к толкателю). Далее рычагом устройства снова нажимаем на клапан и вытаскиваем фиксатор. На этом регулировка завершена.
11. Далее производится регулировка остальных клапанов, но для этого нужно знать порядок. После проверки 1 и 3 клапанов, проворачиваем распредвал на пол-оборота (для удобства установки мы заранее нанесли метку на шестерне) и проверяем 2 (впускной) и 5 (выпускной) клапана. Затем еще проворачиваем на пол-оборота и регулируем 6 (впускной) и 8 (выпускной). Для проверки 4 (впускного) и 7 (выпускного) клапанов еще нужно раз провернуть распредвал на пол-оборота.

После всех работ устанавливаем на место снятые крышки и довольствуемся четкой работой ГРМ и двигателя в целом.

Владельцев автомобилей ВАЗ часто беспокоит , почему в двигателе возникают различные стуки. В частности, почему стучат клапана на холодном двигателе? Этот вопрос не такой простой, как кажется на первый взгляд. Попробуем в нем разобраться.

8 клапанов

Как подобного избежать

Чтобы избежать подобных неприятностей, убытки от которых страховая компания оплачивать не будет, давайте расскажу простейший алгоритм действий:

• Найдите и внимательно изучите инструкции по эксплуатации именно вашего автомобиля.
• В ней написано, когда рекомендуется менять масло, фильтра, и ремень ГРМ в том числе.
• Не пропускайте замену.
• Раз в месяц проверяйте натяжение ремня, регулируйте если это предусмотрено.
• Следите за масляными потеками и не поленитесь протереть ремень сухой тряпкой, если на него капнуло масло или другая жидкость.
• Не забывайте смотреть внешнее состояние, появление трещин или небольшое расслоение, это признаки начала разрушения, лучше не ждать обрыва а менять его.

Что до страховой, это только в рекламе спасает она от всех случаев в жизни. На самом деле, когда реально пытаешься получить страховку, выясняется, что она вообще не оплачивает все, что не вписано в страховой полис.

То, что наступил именно страховой случай, вам нужно будет доказывать и возможно даже в суде, а здесь ущерб по вашей вине, поэтому страховку вам не выплатят!

В автомобильную обязательную страховку, которую сейчас обязаны делать все водители, такие случаи не входят.

Замена деталей

Чтобы заменить пневмокамеру не понадобится сложных инструментов и долгих манипуляций. Сначала откручивается крепление и снимается шток, после чего снимается камера и ставится новая. Иногда возможно коррозийное разрушение корпуса самой емкости, на предмет чего тоже нужно ее периодически проверять.

Инструменты для клапана: отвертки, ключи и плоскогубцы

Для замены клапана управления заслонками впускного коллектора понадобится набор отверток, плоскогубцы, ключи. На всю работу уйдет не более двадцати минут:

• Сперва откручиваются винты крепления планки, на которой находятся клапаны;
• Устанавливаются новые клапаны;
• Прикручивается вся конструкция на место;
• Измеряется сопротивление – его значение должно быть от 33.2 до 33.3 Ом.

Замена недолгая и простая, поэтому ее можно провести даже во дворе дома, взяв нужные инструменты.

Клапан впускного коллектора в автомобиле

Расположение клапана

Система отключения части цилиндров (MDS)

Multi Displacement System

Система отключения части цилиндров (по-английски Multi-Displacement System или сокращённо MDS) впервые была установлена на автомобиле марки Jeep Grand Cherokee, который имеет двигатель HEMI, объёмом 5,7 литра. Назначение данной системы состоит в отключении половины цилиндров в ситуации, когда автомобиль некоторое время движется с постоянной скоростью или с небольшими плавными ускорениями. Конкретно система активируется при движении на скорости, превышающей 30 км/ч, когда частота вращения коленвала не более 3000 об/мин.

Использование системы MDS позволяет существенно повысить топливную экономичность автомобиля (её уровень зависит от конкретных условий движения, но составляет примерно 20 процентов). Думается, что опытные водители оценят сполна её преимущества. Переключение двигателя с работы на полную, то есть, например, с восьми цилиндров, к половинной мощности, когда остаются активными только четыре цилиндра, происходит практически мгновенно – для этой операции достаточно каких-то 40 миллисекунд, то есть 0,040 секунды. Причём оно происходит в полностью автоматическом режиме, без участия водителя. Больше того, ни он, ни тем более пассажиры не заметят этого переключения.

Также следует отметить, что подобная система повышает не только экономичность, но и экологичность автомобиля, поскольку выброс токсических веществ уменьшается пропорционально количеству отключаемых цилиндров.

Но, как и в любом техническом новшестве, есть у MDS и некоторые недостатки, к которым относятся, прежде всего, повышенные значения вибрации и шума. Да и двигатель при включенной системе MDS работает под дополнительными нагрузками, практически на износ

Это особенно важно, поскольку согласно статистике автомобили могут без серьёзных последствий работать под полной нагрузкой не более трети от общего времени работы. Иными словами, большую часть своего рабочего времени двигатель работает с далеко неполной нагрузкой, что, в свою очередь, вызывает значительные насосные потери, а это особенно актуально для моторов, оснащённых большим количеством цилиндров (а именно шесть, восемь и двенадцать цилиндров). Если мы имеем дело с двигателями с меньшим числом цилиндров, то двигатель после активации системы MDS начинает работать неравномерно

Если мы имеем дело с двигателями с меньшим числом цилиндров, то двигатель после активации системы MDS начинает работать неравномерно.

Технически система отключения части цилиндров реализуется путём отключения подачи топлива на часть цилиндров, которое выполняется закрытием соответствующих впускных и выпускных клапанов. Сегодня данная задача решается использованием электромагнитных форсунок, имеющих электронное управление. Вообще для реализации данного метода существует несколько технических решений, среди которых MDS является далеко не единственным вариантом. Кто-то для этого выключает коромысло, кто-то использует кулачки распредвала, делая их разной формы. На Jeep Grand Cherokee пошли своим путём, применяя для этого толкатель, имеющий специальную конструкцию.

Остановимся на этом толкателе поподробнее. Как уже было сказано, он имеет специальную конструкцию, которая обеспечивает разъединение распредвала и нужного клапана. В некоторый момент времени в толкатель подаётся специальное масло, выдавливающее соответствующий штифт – толкатель становится деактивированным. Давление этого масла регулируется при помощи электромагнитного клапана.

Напоследок отметим, в каких случаях может пригодиться частичное отключение цилиндров. В частности, такой подход нередко используется при диагностике двигателя. Понятно, что сама MDS решениям подобных задач не отвечает, но вариантом использования вполне является. Или, например, такая функция может быть полезной при возникновении тех или иных форс-мажорных обстоятельств.

Просмотров страницы: 112

Администратор сайта оставляет за собой право удаления и редактирования любых материалов, размещенных на сайте, без уведомлений и объяснения причин, включая: регистрации, объявления, сообщения, комментарии, фотографии, изображения и пр..

В раздел

Следующая статья >>

Признаки и последствия неправильного зазора

После запуска двигателя, он сам и все его детали, начинают значительно нагреваться и автоматически расширяться

Также стоит принимать во внимание естественный износ соприкасающихся между собой элементов. Всё это является основанием для обеспечения строго установленных зазоров между определёнными деталями

Отклонения от нормы в состоянии привести к определенным проблемам. Перечень их зависит от того, в какую сторону изменились зазоры – в большую или меньшую.

Слишком большой зазор

Если зазор будет больше нужного размера, водитель начнёт слышать характерное цоканье мотора, постепенно уходящее вместе с прогревом автомобиля. При увеличенном зазоре кулак распредвала не продавливает рокер клапанного стержня, а начинает просто стучать по нему.

Подобная долговременная ударная нагрузка приводит к таким неприятным последствиям, как:

значительное уменьшение срока службы клапанов;
расклёпывание;
скол торца, что ещё больше увеличивает зазор;
повышение шума в работе двигателя.

Одновременно с этим уменьшается мощность двигателя, по причине серьёзного нарушения газораспределительных процессов.

Слишком маленький зазор

При очень маленьком зазоре автомобильный двигатель не сможет полностью реализовать свои функциональные возможности. Это автоматически скажется на общих скоростных и динамических характеристиках транспортного средства. Одновременно с этим будет наблюдаться значительный перегрев всех выпускных клапанов с оплавлением их краёв. Среди основных последствий сниженного размера зазора можно отметить следующие факторы, основанные на потере герметичности камеры сгорания:

1. Уменьшение компрессии, за счёт выброса топливовоздушной смеси.
2. При рабочем ходе отработанные и раскалённые газы прорываются и приводят к сильному прогару клапанов.
3. Тарелки перестают касаться сёдел, что нарушает теплоотдачу.
4. Клапаны нагреваются до температуры, при которой значительно увеличиваются такие показатели, как коррозия и окисление.
5. Повышенная нагрузка на ремни ГРМ.

На основании всего сказанного выше можно сделать вывод, что регулировку зазоров нужно производить в обязательном порядке. Процесс должен быть осуществлен при наличии таких признаков, как:

• в верхней части головки блока установленных цилиндров отмечается посторонний, немного звенящий шум;
• проведённый ремонт газораспределительного механизма;
• регулировка производилась более 20 тысяч километров назад;
• явное снижение отдачи двигателя;
• повышение расхода топлива.

Двигатели современных авто устроены таким образом, что тепловые зазоры нужно регулировать вручную. Для кого-то это может показаться простым, кто-то считает данный процесс серьёзным и ответственным. Здесь всё зависит от опыта водителя, от наличия определённых навыков и инструментов. Кроме того, нет никакой разницы между дизельными и бензиновыми двигателями. Процесс регулировки осуществляется здесь по одинаковой схеме.

Как диагностировать прогорание клапана без демонтажа ГБ

В принципе процедура, как определить прогар клапана, не прибегая к снятию головки блока, была описана выше.

Отметим, что для двигателей, которые предусматривают периодическое проведение процедуры регулировки клапанного механизма, несвоевременное его выполнение также грозит прогаром клапанов. Современные силовые агрегаты оснащаются системой автоматической регулировки теплового зазора, однако и в этом случае любые проблемы, связанные с функционированием гидрокомпенсаторов, также могут привести к частичной деформации поверхности клапанов.

Отметим, что при проведении процедуры регулировки слишком зажатые клапана грозят более серьёзными последствиями, чем недожатые. В частности, это приводит к преждевременному износу стержня и направляющей втулки. А это – деформация механизма, изменение его геометрии со всеми вытекающими последствиями, о которых мы поговорим позже.

Такими же неприятностями грозит работа ЦПГ на обеднённой смеси. Особенно страдают при этом моторы с установленным ГБО, а это тенденция последнего времени, связанная с дороговизной бензина по сравнению со сжиженным газом.

Чаще всего автомобилисты, измерив уровень компрессии и установив, что она не соответствует нормативным показателям, спешат диагностировать неисправность с целью уточнения диагноза, хватаясь за комплект ключей и принимаясь за демонтаж головки БЦ. В принципе в этом нет ничего предосудительного, поскольку устранение неисправности всё равно чревато разборкой силового агрегата.

Но имеется способ, позволяющий определить причину ухудшения характеристик двигателя без его разборки. А если вы будете заранее знать, из-за чего мотор начал сбоить, вы быстрее устраните проблему. Сам способ достаточно простой и требует минимального знания конструкции мотора.

Итак, процедура проверки заключается в следующем:

• заводим двигатель, даём ему выйти на рабочий режим;
• отсоединяем шланг сапуна и наблюдаем результаты;
• если из отверстия просто дует тёплым воздухом без дыма или с минимальной, практически невидимой задымленностью, то дело в прогорании клапанов;
• в тех случаях, когда из отверстия валит хорошо различимый дым плотной консистенции с серым оттенком, причём с явно выраженным запахом выхлопа – мы имеем дело с проблемами поршневой группы. Вероятнее всего – с залеганием колец или прогоранием самого поршня;
• далее, без оглядки на наличие/отсутствие дыма, выкручиваем свечу из цилиндра, определённого как проблемный. Если повреждена поршневая группа, она будет замасленной, если сухой – то это ещё один довод в пользу наличия проблем с клапанным механизмом.

Если вы определили, что прогорел определённый клапан, можете не сомневаться, что состояние других также не идеально. Убедиться в этом можно, разобрав ГБЦ. Но если состояние других клапанов нормальное, можно поменять только прогоревший, но с обязательной заменой всех маслосъёмных колпачков. И, конечно, не следует забывать о притирке нового клапана.

Влияние тепловых зазоров на работу двигателя.

Неправильная величина зазора сильно влияет на работу двигателя.

Почему увеличивается зазор в клапанах

Увеличение зазоров связано с тем что трущиеся поверхности подвергаются износу. Зазоры увеличиваются за счет износа между клапаном и коромыслом, коромыслом и штангой. Штангой и толкателем. Стираются кулачки на распредвалу. Увеличивается износ в шейка распредвала, и на валу коромысел. Появляется биение между коромыслом и валом коромысел. И какую конструкцию ГРМ не взять везде есть поверхности которые изнашиваются между собой.

Последствия увеличенных зазоров клапанов

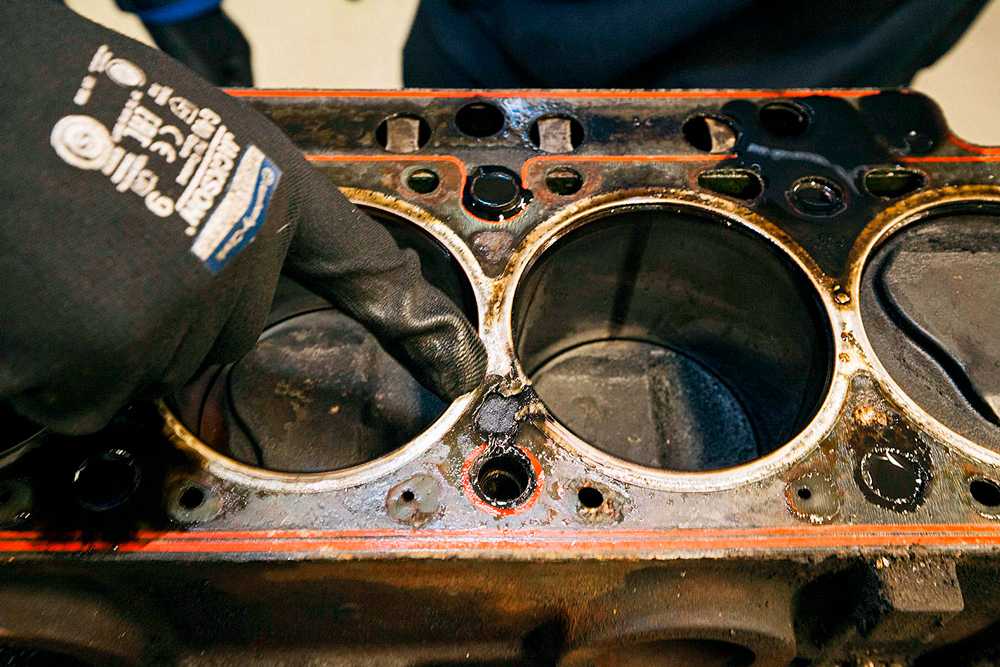

Увеличенные зазоры клапанов имеют следующие последствия. Клапана открываются позже и закрываются раньше чем положенного. При впуске. Клапана закрываются раньше. Это не позволяет наполнить цилиндры в полном объёме. Поршень сожмет меньший объём воздуха или топливной смеси. В результате чего уменьшится давление расширяющихся газов.  Топливо не полностью сгорит в цилиндре. Если воздуха будет не хватать. Образуется сажа. Частично не сгоревшее топливо станет догорать в следующем цикле работы цилиндра. И как результат возникнет местный перегрев поршневой группы. Здесь речь идет о очень высоких температурах. Свыше 1000 градусов.  Местный перегрев двигателя  вызовет последствия. Которые приведут к прогоранию поршня, клапанов межклапанных перегородок.  В результате ГБЦ не будет подлежать ремонту.

После того как топливо завершит работу. Выпускной клапан должен открыться. Но при увеличенном зазоре он откроется позже. После того кого как поршень начнет движение вверх. Клапан какое то время будет закрыт. Поршень встретит сопротивление в такте выброса выхлопных газов.  Закроется раньше.  Не будет возможности всем газам выйти из камеры сгорания Это повлияет на мощность двигателя.

В такте впуска поршнем не создаётся требуемое разряжение. Воздух и топливо поступают в меньшем объёме. Это снижает мощность двигателя.

Несоответствие тепловых зазоров в большую или меньшую сторону плохо влияет на работу двигателя. Снижает его мощность и создает вероятность прогорания элементов поршневой группы. В процессе работы зазоры могут как увеличиваться так и уменьшаться

Уменьшенные зазоры клапанов

Вызывают неплотное закрытие клапанов и связано с износом клапана и седла клапана. Клапан вращаются вокруг своей оси. Конструкция пружин клапанов устроена таким образом. Что при каждом нажатии на клапан. Он проворачивается. Это позволяет равномерно распределять усилие нагрузки на клапан по всей плоскости прилегания. В процессе работы клапана постоянно ударяются по седлу и в момент соприкасания проворачиваются. Всё это приводит к износу седла и клапана. В результате клапан поднимается вверх. И как следствие уменьшается зазор между клапаном и коромыслом.

И если вовремя не отрегулировать зазор клапан перестанет закрываться Так как начнет постоянно давить на коромысло. В статье упоминается конструкция ГРМ которая включает в себя. Распредвал, чашку толкателя, штангу, коромысло и клапан. Эта конструкция применяется, в случае если распредвал расположен в блоке двигателя. Если распредвал или два распредвала располагаются в головке двигателя. Применяется другая конструкция газораспределительного механизма. В которой распредвал сначала на рокер который является коромыслом клапана. Такая конструкция устанавливается на итальянских двигателях применяемых в  ВАЗ 2101-07. Регулировка клапанов осуществляется между кулачком распредвала и рокером.

Последствия уменьшенных зазоров клапанов

Если зазоры клапанов стали меньше допустимой величины. При нагреве двигателя клапана перестанут плотно закрываться. Не произойдет полноценного сжатия топлива. Снизится компрессия в цилиндрах двигателя. При низкой компрессии топливо в цилиндрах сгорает не полностью. Вследствие чего образуется сажа. Топливо  начинает догорать в последующих циклах работы двигателя. Возникает местный перегрев элементов поршневой группы. В первую очередь страдают клапана. Так как через них прорывается пламя из камеры сгорания.

Приспособление для регулировки зазоров клапанов

Более эффективный и действенный способ настройки клапанных механизмов силового агрегата является их регулировка при помощи приспособления, которое представляет собой специальную рейку с закрепленным на ней индикатором. Такая настройка получается гораздо точнее ручной, поскольку при использовании прибора им определяются и учитываются все дефекты на поверхности регулируемых деталей.

Для механической регулировки помимо демонтажа крышки ГБЦ, дополнительно придется снять привод акселератора, защитный щиток на распределителе зажигания, шланг отвода газов из картера, а для карбюраторных авто – «кастрюлю» карбюратора.

Используя специальный ключ, необходимо прокрутить коленвал до совмещения рисок на звездочке распредвала (об этом описано выше). Дабы облегчить этот процесс можно использовать яркий маркер, которым наносить пометки через каждые 90 градусов на звездочку распределительного вала. После чего рейку прибора устанавливаем на проверяемый клапан и фиксируем в неподвижном состоянии. Надеваем на нее индикатор и ставим ее лапку на край регулируемого клапана. Для корректного выполнения этой процедуры понадобится специальный захват, которым необходимо зажать кулачок и потянуть его наверх (подойдет и простой гаечный ключ). В результате, показания индикатора должны отклоняться на 52 деления. В случае, когда они несколько занижены или завышены, требуется регулировка клапана. А далее все предельно просто:

• при помощи гаечного ключа на 17 попускается контргайка на регулировочном винте;
• осуществляется регулировка зазора ключом на 13, при этом все показания четко отражаются на шкале индикатора;
• выполняется проверка регулировки и затягивается контргайка;
• в завершении этапа вновь необходимо проверить правильность настройки механизма клапанов.

Как видно, такая регулировка намного точнее и проще. Но не стоит забывать и о том, что высококвалифицированный специалист выполнит ее на высоком уровне и при помощи стандартного набора щупов. В завершении стоит подчеркнуть, что на большинстве комплектов щупов представлена регулировочная схема, которая содержит данные об углах поворотов распределительного и коленчатого валов с указанием номеров цилиндров и клапанов.
