Балансировочные валы

Состав и устройство узлов КШМ

КРИВОШИПНО-ШАТУННЫЙ МЕХАНИЗМ

1. Назначение КШМ и принцип работы.

2. Состав и устройство узлов КШМ.

Назначение КШМ и принцип работы.

Определение: механическая передача передающая энергию с преобразовани­ем видов движения.

В соответствие с общей классификацией машин и механизмов – кривошипно-ползунковый механизм (КПМ).

Назначение: КШМ служит для преобразования поступательного движения поршня под действием энергии расширения продуктов сгорания топлива во вра­щательное движение коленчатого вала.

Принцип действия: четырехтактный поршневой двигатель состоит из ци­линдра и картера, который снизу закрыт поддоном. Внутри цилиндра перемеща­ется поршень с уплотнительными (компрессионными) кольцами. Поршень через поршневой палец и шатун связан с коленчатым валом, который вращается в ко­ренных подшипниках, расположенных в картере. Сверху цилиндр накрыт голов­кой с клапанами, открытие и закрытие которых строго согласовано с вращением коленчатого вала. Перемещение поршня ограничивается двумя крайними поло­жениями, при которых его скорость равна нулю: верхней и нижней мертвой точ­кой. Безостановочное движение поршня через мертвые точки обеспечивается ма­ховиком, имеющим форму диска с массивным ободом.

Состав и устройство узлов КШМ.

Состав: все детали КШМ делятся на подвижные (рис.1) и неподвижные (рис. 2). К неподвижным (детали остова двигателя )относятся: картер, блок цилиндров, головка блока цилиндров и соединяющие их детали (рис. 2, 3), к подвижным – поршень с пальцем и кольцами, шатун, коленчатый вал и маховик.

Блок цилиндров является основой двигателя. Большая часть навесного обо­рудования двигателя монтируется на блоке цилиндров.

По форме блока цилинд­ров ДВС классифицируют:

– рядный двигатель: цилиндры располагаются последовательно в одной плос­кости; ось цилиндров вертикальна, под углом или горизонтальна ; число цилинд­ров – 2, 3, 4, 5, 6, 8;

– V-образный двигатель: цилиндры располагаются в двух плоскостях с обра­зованием конструкции V – образной формы; угол развала – от 30° до 90°; число цилиндров 2, 4, 5, 6, 8, 10, 12, 24;

– VR-образный двигатель: рядно-смещенное расположение цилиндров в шахматном порядке с углом развала 15°. Очень узкие V-образные двигатели тако­го типа долгое время делала итальянская фирма “Lancia”, и ее опыт используется концерном “Volkswagen”;

– W-образный двигатель: два рядно-смещенных блока VR, объединенных в V-образную конфигурацию с углом развала 72 °С. W8-Volkswagen Passat, W12- VW Phaeton и Audi A8, W16-Bugatti EB 16.4 Veyron;

– оппозитный двигатель: противолежащие друг другу цилиндры располага­ются горизонтально, число цилиндров – 2,4,6. Subaru обозначает свои оппозитные двигатели индексом “B” (Boxer), добавляя к нему цифру “4” или “6”, в зависимо­сти от числа цилиндров.

Нумерация цилиндров начинается от носка коленвала, а при двух-, и четы­рехрядном расположении цилиндров – слева, если смотреть со стороны носка ко­ленвала ( за исключением «РЕНО»). Направление вращения коленвала – правое, то есть по часовой стрелке, если смотреть с носка коленвала (за исключением Honda, Mitsubishi).

В конструкцию блока входят гильзы цилиндров, рубашка охлаждения и гер­метизированные масляные полости и каналы. Во внутренних полостях блока цир­кулирует жидкость системы охлаждения, там же проходят и масляные каналы системы смазки двигателя. Блок имеет монтажные и опорные поверхности для ус­тановки вспомогательных устройств.

Картер служит опорой для подшипников, на которых вращается коленчатый вал. Обычно выполняется заодно с блоком цилиндров. Такая конструкция называ­ется блок-картер. Снизу картер закрывается поддоном, в котором обычно хранит­ся запас масла.

Чаще картер и блок цилиндров отливают как одно целое. Если картер изготовляют отдельно, то к нему крепят или отдельные цилиндры, или блок цилиндров. Блок-картер совре­менного поршневого двигателя — это наиболее сложная и дорогая деталь. Он обладает большой жесткостью. В зависимости от вос­приятия нагрузки различают силовые схемы с несущими цилиндрами, с несущим блоком цилиндров, с несущими силовыми шпильками.

В первой схеме под действием сил давления газов стенки цилиндров и рубашки охлаждения испытывают напряжение разрыва. Во второй схеме, получившей наибольшее распространение, нагрузки восприни­маются стенками цилиндров и рубашки охлаждения, поперечными пе­регородками картера. В этой схеме часто используют сменные гиль­зы «мокрые» или «сухие» (рис. 3).

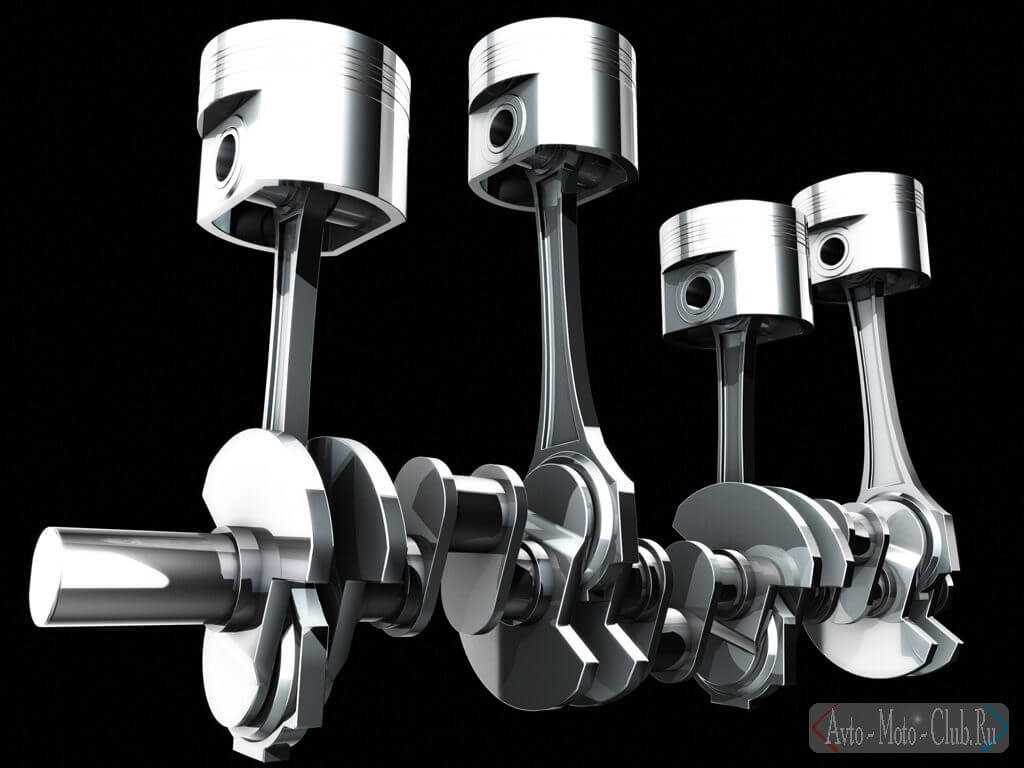

Рис. 1. Подвижные детали КШМ

Для чего предназначены балансиры

В процессе работы ДВС кривошипно-шатунный механизм создает вибрации внутри блока цилиндров. В конструкцию стандартных коленчатых валов входят особенные элементы – противовесы. Их назначение – гасить инерционные силы, которые возникают в результате вращения коленвала.

Не во всех моторах этих деталей достаточно, чтобы минимизировать силы инерции, из-за которых быстрее выходят из строя подшипники и другие важные элементы силового агрегата. В качестве дополнительного элемента устанавливаются балансирные валы.

Как следует из названия детали, она предназначена для более эффективной балансировки в моторе. Они поглощают излишнюю инерцию и вибрацию. Особенно актуальными такие валы стали с момента появления более мощных моторов с объемом от двух литров.

В зависимости от модификации требуется свой балансирный вал. Для рядных, оппозитных и V-образных моторов используются разные модели валов. Хотя каждая разновидность двигателей имеет свои преимущества, ни одна не способна полностью устранять вибрации.

Балансирный вал

Балансирный (уравновешивающий) вал — дополнительный элемент балансировки для снижения вибраций двигателя. В процессе работы кривошипно-шатунного механизма возникает инерция, которая становится результатом движения деталей ДВС и воздействия ряда других сил. Двигатели внутреннего сгорания могут иметь разные схемы расположения цилиндров. Наиболее распространены:

• Рядная схема, когда оси цилиндров находятся в единой плоскости;
• Оппозитная схема означает, что оси цилиндров находятся под углом 180° в двух плоскостях;
• V–образная схема компоновки с осями цилиндров в двух плоскостях;

Встречаются схемы, когда оси цилиндров находятся в двух плоскостях под разным углом, а также аналогичная схема с дополнительным смещением на коленвале и т.д. От той или иной схемы напрямую зависит степень балансировки ДВС. Лучший баланс демонстрируют оппозитные двигатели. Неплохо сбалансированы рядные двигатели на 4 цилиндра с рабочим объемом до двух литров. V-образный мотор оптимально сбалансирован только под строго определенными углами между цилиндрами.

При работе ДВС возникают уравновешенные и неуравновешенные силы. К уравновешенным силам можно отнести силу давления газов и силу трения. Неуравновешенными силами является инерция, вес силового агрегата и т.д. Указанные силы получили название силы инерции второго порядка.

Как известно, чаще всего уравновешивание достигается путем установки противовесов на щеках коленвала. Такой способ работает, но не всегда позволяет качественно сбалансировать мотор зависимо от той или иной схемы расположения цилиндров.

Инерция возникает от возвратно-поступательного движения поршней и вращательного движения шатунов. Дополнительно присутствуют также силы инерции в продольной плоскости. Результатом воздействия этих сил становится вибрация ДВС, что приводит к повышенному уровню шумов, определенным нагрузкам на элементы двигателя, а также к преждевременному износу деталей и механизмов. Для решения этой задачи в конструкции рядных и других двигателей могут дополнительно к маховику использоваться балансирные валы.

Сила инерции второго порядка уравновешивается двумя балансирными валами, которые могут иметь противовесы. Валы вращаются как с одинаковой скоростью параллельно коленвалу, так и в два раза быстрее частоты вращения коленчатого вала, что зависит от конкретного мотора.

Балансирный вал является стержнем из металла, который имеет достаточно замысловатую форму с выточенными на нем пазами. Вал осуществляет постоянное вращение. Крутится вал в двух подшипниках скольжения. Смазывание данных подшипников реализовано через систему смазки ДВС.

Единственным способом дополнительного уменьшения вибрации ДВС является балансировка агрегата. Рядный четырехцилиндровый мотор получает неуравновешенные силы, которые возникают при движении масс с учетом той или иной частоты вращения коленвала. Величина инерции зависит от объема ДВС, с ростом объема силовой установки инерция увеличивается.

Балансировочный вал устанавливается на рядных четырехцилиндровых моторах с рабочим объемом выше двух литров. Стоит отметить, что установка таких валов приводит к заметному удорожанию конструкции и не особенно активно применяется на автомобилях даже среднего ценового сегмента.

Балансирные валы ставятся парами. Их зачастую располагают симметрично по обеим сторонам коленвала. Местом установки балансирных валов чаще всего становится картер двигателя, чтобы валы оказались ниже коленчатого вала ДВС. Получается, что указанные валы находятся под коленвалом, а местом их установки становится масляный поддон.

Балансирные валы имеют прямой привод от коленвала. Привод реализует вращение уравновешивающих валов в разные стороны.

Угловая скорость вращения балансиров удвоена. Привод может быть выполнен как отдельно посредством зубчатого редуктора или цепной передачи, так и представлять собой совокупность решений. Крутильные колебания от вращения самих валов гасятся пружинным гасителем колебаний, который размещен в приводной звездочке привода уравновешивающего вала.

В процессе работы и благодаря особенностям конструкции привода балансирные валы подвержены серьезным нагрузкам. Наиболее перегружены подшипники, которые расположены в противоположной от привода стороне. Имеет место их быстрый износ, который проявляется дополнительными шумами и появлением усиленных вибраций. В худших случаях может произойти обрыв приводной цепи. Дополнительным недостатком становится отбор мощности ДВС, которая расходуется на привод балансирных валов.

Как уменьшить вибрацию двигателя

Для уменьшения «пляски» и тряски двигателя необходимо настроить все узлы устройства на оптимальные режимы работы. Чтобы ДВС не вибрировал, сначала надой найти причины. Причиной вибрации может быть банальное ослабление крепежа ДВС.

Причин из-за которых двигатель автомобиля сильно вибрирует может быть много:

1. подсос воздуха;
2. неправильное поступление топлива;
3. сбито зажигание;
4. ослаблено крепление мотора;
5. низкая компрессия;
6. троение двигателя.

В этом видео рассмотрена одна из возможных причин вибрации

В этом видео показывается ликвидация вибрации за счет правильно выставленных меток, автомобиль Чери Тиго.

• https://techautoport.ru/dvigatel/mehanicheskaya-chast/balansirnye-valy.html
• http://krutimotor.ru/balansirnyj-val/
• http://autosteam.ru/helpful-info/467-balansirovochnye-valy
• https://autostuk.ru/balansirnyj-val-dvigatelya.html

Блок цилиндров Головка блока цилиндров Поршень Шатун Коленчатый вал

Неподвижные детали кривошипно-шатунного механизма

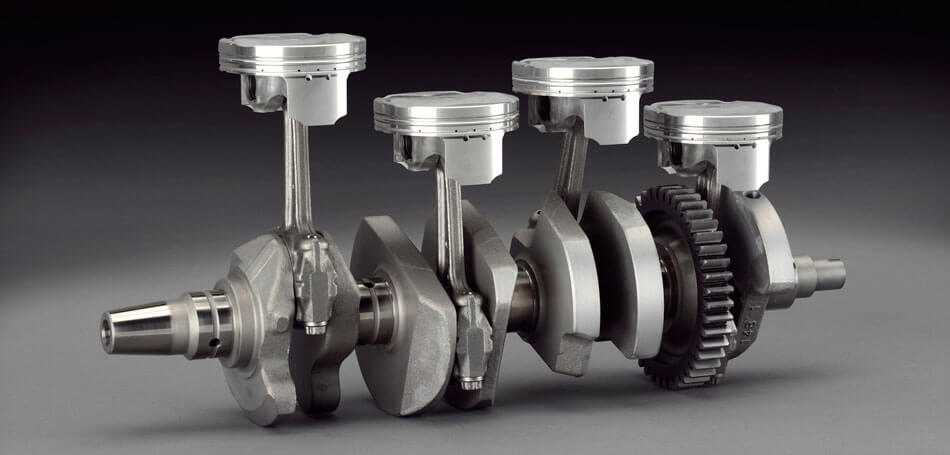

Кривошипно-шатунный механизм многоцилиндрового двигателя состоит из подвижных и неподвижных деталей. К подвижным деталям КШМ относятся: поршень, поршневые кольца, поршневой палец, шатун, коленчатый вал, вкладыш подшипника и маховик. Неподвижными деталями КШМ являются: блок цилиндров, головка блока цилиндров и прокладка головки блока. Кривошипно-шатунный механизм воспринимает давление газов, возникающих при сгорании топлива в цилиндрах двигателя, и преобразует это давление в механическую работу по вращению коленчатого вала.

Схемы расположения цилиндров в двигателях различной компоновки

:а — рядный четырехцилиндровый;б — V-образный шестицилиндровый;в — оппозитный четырехцилиндровый;г — VR-двигатель шестицилиндровый;д ие — W-образные 12-цилиндровые двигатели;α — угол развала Расположение цилиндров в блоке определяет компоновочную схему двигателя. Если оси цилиндров расположены в одной плоскости, то такие двигатели называют рядными. Рядные двигатели устанавливаются на автомобиле или вертикально, или под углом к вертикальной плоскости для уменьшения высоты, занимаемой двигателем, а в некоторых случаях – горизонтально, например при размещении под полом автобуса. В V-образных двигателях оси цилиндров находятся в двух плоскостях, расположенных под углом друг к другу. Угол между осями цилиндров может быть различным. Разновидностью такого двигателя можно считать двигатель с так называемыми оппозитными (противолежащими) цилиндрами (в некоторых странах такую компоновку называют «boxer»), у которого этот угол составляет 180°. Сравнительно недавно появился двигатель W12, разработанный группой компаний Volkswagen, схема которого представляет собой как бы два V-образных двигателя с разными углами между осями цилиндров, имеющими общий коленчатый вал.

Двигатель W12, устанавливаемый на AudiA8 с 2001г., практически состоит из двух двигателей V6 с различными углами развала цилиндров, использующих общий коленчатый вал

Базовые понятия КШМ ДВС – это диаметр цилиндра и ход поршня.Диаметр цилиндра – это диаметр отверстия, под поршень, выполненного в блоке цилиндров ..Ход поршня — расстояние между ВМТ и НМТ. Диаметр цилиндра и ход поршня принято измерять в миллиметрах, а объем двигателя – в литрах. Понятно, что два двигателя одинакового объема могут иметь различное число цилиндров и различную компоновку.

Если диаметр цилиндра больше хода поршня, то такой двигатель называют короткоходным

. Данные двигатели развивают более высокие максимальные обороты коленчатого вала, и в них упрощается размещение впускных и выпускных клапанов, что дает возможность получения высокой мощности. Если ход поршня превышает диаметр цилиндра, то двигатель считаетсядлинноходным . Такие двигатели, как правило, более экономичны и характеризуются большими значениями крутящего момента. Длинноходные двигатели имеют большую высоту, но короче по длине. При разработке конструкции двигателя приходится решать вопрос о выборе величины объема отдельного цилиндра. Если объем цилиндра сделать очень маленьким, то он будет плохо заполняться топливно-воздушной смесью, и мощность такого двигателя будет низкой. В то же время нельзя безгранично увеличивать объем цилиндра, потому что при этом фронт распространения пламени может не успеть дойти до стенок цилиндра за то короткое время, которое отводится на рабочий ход, а это приведет к уменьшению давления в цилиндре и скажется на уменьшении мощностных показателей двигателя. В современных автомобильных двигателях объем отдельного цилиндра редко превышает 0,8л, а в большинстве двигателей составляет около 0,5л. Чем большее число цилиндров имеет двигатель, тем равномернее он работает. Пульсации, возникающие при работе ДВС, могут быть уменьшены применением массивного маховика, устанавливаемого на конце коленчатого вала. Чем меньше цилиндров имеет двигатель, тем большей массой должен обладать маховик. В то же время массивный маховик из-за своей инерционности ухудшает способность двигателя быстро набирать обороты. Поэтому конструкторам двигателей приходится принимать компромиссные решения.

Первичная и вторичная балансировка

Исторически проектировщики двигателей использовали термины «первичная балансировка» и «вторичная балансировка»

Эти термины связаны с порядком возникновения проблем в процессе разработки, и потому в какой-то степени отражают важность этих аспектов в балансировке

Определения первичной и вторичной балансировок разнятся. В общем случае первичная балансировка связана с компенсированием момента движущихся поршней (но не их кинетической энергии) во время оборота коленвала. Вторичная балансировка связана с компенсированием (или отсутствием таковой):

• кинетической энергии поршней;
• несинусоидального движения поршней (иногда является частью первичной балансировки);
• поперечного движения коленвала и балансирного вала;
• различных паразитных качаний (моментов инерции), создаваемых балансируемыми массами, как например нежелательный сдвиг противоположных цилиндров в оппозитном двигателе, создаваемые конфигурацией коленвала.

Несмотря на утверждения конструкторов и производителей, ни одна конфигурация поршней не является идеально сбалансированной. Подгоняя некоторые определения первичной и вторичной балансировок, можно утверждать, что некоторые конфигурации являются идеально сбалансированными в ограниченных рамках. Так, «рядная шестёрка», V12 и crossplane (то есть V8 с углом развала 90 градусов, кривошипы которого лежат в двух взаимно перпендикулярных плоскостях) отлично сбалансированы по своей природе, а оппозитный двигатель имеет идеальную первичную балансировку, так как движение одной части компенсируется движением противоположной.

Доработка свечей зажигания своими руками

В основе модернизации лежит задача приблизить простые свечи по ряду параметров к так называемым спортивным свечам зажигания. Такие изделия предлагаются многими известными производителями, при этом стоят ощутимо дороже.

Спортивные свечи позволяют увеличить мощность и добиться уменьшения расхода, заявленный срок службы таких элементов составляет 70-90 тыс. км. пробега. Однако на практике эффективность их работы снижается, в среднем, уже через 15 тыс. км, а весь заявленный срок такие свечи и вовсе не выхаживают. С учетом высокой стоимости покупать данные элементы каждые 30-35 тыс. км. получается накладно.

Именно по этой причине многие водители не стремятся сразу менять комплект свечей, так как существуют способы продлить ресурс уже имеющихся. Лучшим способом решения задачи считается доработка обычных или спортивных свечей зажигания.

Процедура не является сложной, так что справятся даже начинающие:

• чтобы сделать работу свечи максимально эффективной, потребуется укоротить боковой электрод;
• следующим шагом будет правильная регулировка зазора на свече;

Теперь давайте разбираться подробнее. Что касается первого пункта, укорачивание нужно выполнить таким образом, чтобы центральный электрод не был перекрыт боковым электродом.

Весь процесс выглядит следующим образом:

Отработавшие свечи выкручиваются из двигателя или подготавливаются заранее (можно работать с новыми элементами);
Далее при помощи маркера или другим способом (например, делается насечка) на боковом электроде наносится специальная отметка, которая укажет, на какую длину нужно затем укоротить электрод.
Далее свеча аккуратно зажимается в тисках (желательно с резиновыми «губами».) Важно не перетянуть тиски, чтобы не повредить элемент.
После этого понадобиться взять шлифовальную машинку, поставить отрезной диск;
При помощи инструмента следует укоротить боковой электрод. Пи этом важно следить за тем, чтобы срез был ровным, без скоса.
Затем место среза очищается при помощи надфиля, удаляются зазубрины, выравниваются грани, снимаются заусеницы и другие дефекты.
Теперь можно заняться установкой нужного зазора

Величина будет зависеть от типа и модели ДВС. В этом случае лучше всего воспользоваться мануалом, получить необходимую информацию на специализированных автомобильных форумах и т.д.
Укорачивание электрода и выставление зазора на свечах зажигания необходимо проделать с каждой свечой, при этом обязательно соблюдайте максимально возможную точность (сколько отрезается от электрода и какой зазор выставляется)
После установки доработанных свечей на двигатель необходимо произвести пробный запуск. Как правило, пуск должен быть более облегченным по сравнению с обычными свечами.
Далее можно совершить поездку, оценив стабильность работы и улучшение приемистости ДВС, а также лучшую тягу на высоких оборотах.

Также можно наглядно оценить работу свечей. Для этого прямо в гараже будет достаточно изготовить стенд для проверки. Для изготовления необходимо иметь трамблер, катушку и источник электропитания.

Далее производится обычный тест на искру, который продемонстрирует усиление искрообразования, изменение цвета искры на яркий сине-красный и т.д. Проверку оптимально проводить в виде сравнительного анализа, то есть сравнить искру, ее мощность и цвет до начала работ (на штатных свечах) и после (на модернизированных).

Если говорить о самой доработке, описанные выше простые манипуляции позволяют расширить и существенно увеличить фронт электрической искры. Другими словами, искра после удаления части электрода не зажата между двумя электродами (боковым и центральным), а сразу направлена в камеру сгорания.

В результате улучшается эффективность воспламенения смеси топлива и воздуха в цилиндрах мотора, последующее сгорание заряда становится более полноценным. Также снижается зависимость воспламенения от качества и интенсивности искрообразования на свече по отношению к составу рабочей смеси.

Другими словами, более мощная искра легче воспламеняет в той или иной степени богатую или бедную смесь, что положительно сказывается на общей работе двигателя под нагрузками и на других режимах. Если смесь лучше воспламеняется от искры, тогда фронт пламени распространяется более равномерно и свободно, бензин горит в цилиндрах полноценно, увеличивается мощность, снижается расход топлива.

Принцип работы

Балансирные валы устанавливаются парами с каждой стороны коленвала и представляют собой сложные по конструкции цилиндрические стержни. Каждый балансирный вал имеет сложную геометрическую форму. Вращаются валы в противоположную сторону в два раза быстрее скорости движения коленвала, тем самым уравновешивая инертные силы второго порядка.

Устанавливаются валы в картере двигателя на подшипниках скольжения (либо игольчатых) и приводятся в движение при помощи привода от коленвала. Подшипники связаны с системой смазки двигателя. Именно они испытывают самую большую нагрузку в процессе работы валов. Это обуславливает их быстрый износ, который сопровождается шумом и вибрацией.

Типы привода

Привод балансировочных валов

Наиболее распространенным вариантом привода балансиров является цепной или зубчатый ремень. Также приводом может служить зубчатый редуктор или комбинированный вариант: зубчатый редуктор плюс ремень. Чтобы снизить колебания самих валов, в звездочке привода устанавливается пружинный гаситель.

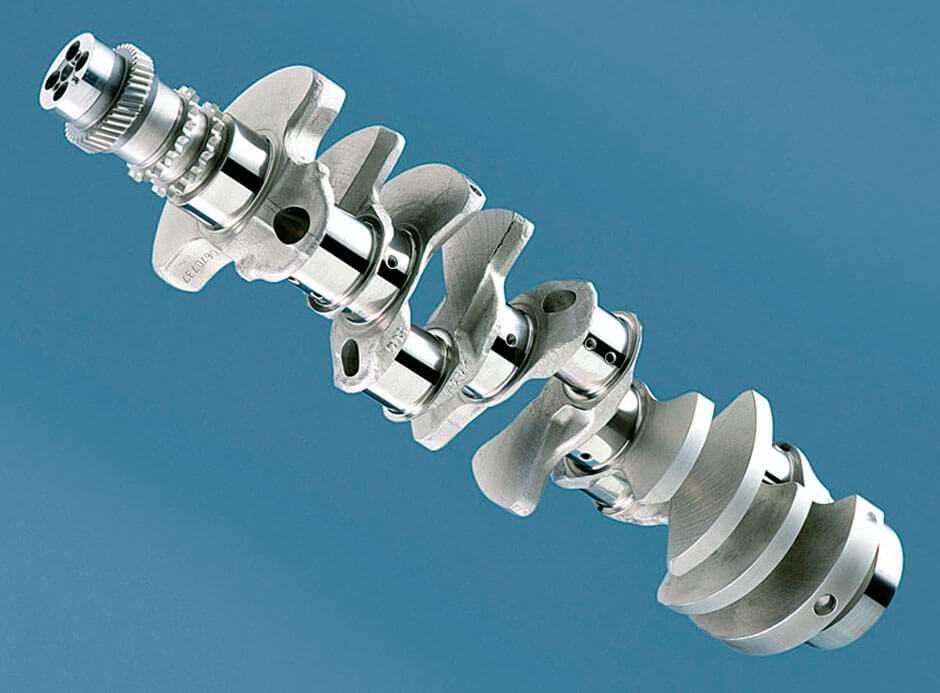

Коленчатый вал это конструкция, короче много раз изогнутая железяка

Коленвал представляет собой расположенные на одной оси коренные шейки, соединенные щеками и шатунные шейки, количество которых определяется числом цилиндров. При помощи шатунов шейки коленвала соединены с поршнями.

В зависимости от того как расположены коренные шейки, коленвал бывает:

• полноопорный – если коренные шейки располагаются по обе стороны от шатунной шейки;
• неполноопорный – если коренные шейки располагаются только с одной стороны от шатунной шейки.

Большинство современных автомобильных двигателей оснащены полноопорными коленчатыми валами.

Основные элементы КВ

К основным элементам относятся:

• Коренная шейка – это главная часть узла, которая находится на коренных подшипниках (вкладышах), расположенных в картере;
• Шатунная шейка – соединяет коленчатый вал с шатунами. Смазываются шатунные механизмы через специальные масляные каналы. Шатунные шейки смещены в стороны;
• Щеки коленвала – соединяют коренные и шатунные шейки;
• Противовесы – уравновешивают вес поршней и шатунов;
• Передняя, фронтальная часть или носок – элемент механизма, оснащенный зубчатым колесом (шкивом) и шестерней, а в отдельных случаях еще и гасителем колебаний. Он контролирует мощность привода газораспределительного механизма (ГРМ) и других устройств;
• Задняя часть (хвостовик) – элемент механизма, соединенный с маховиком с помощью маслоотражающего гребня и маслосгонной резьбы, выполняет отбор мощности.

Тыльная и фронтальная стороны коленчатого вала уплотняются защитными сальниками. Они не допускают протекания масла в местах, где маховик выходит за пределы блока цилиндров.

Свободное вращение коленчатого вала гарантируют подшипники скольжения, которые представляют собой тончайшие стальные вкладыши, со специальным антифрикционным слоем.

Чтобы не допустить осевое смещение, существует упорный подшипник, устанавливаемый на коренную шейку (крайнюю или среднюю).

Материалы для изготовления

Коленчатый вал это трудяга, который подвергается действию сильных, быстроизменяющихся нагрузок. Показатели его надёжности определяются конструктивными особенностями и материалами, из которого он сделан.

У этого элемента двигателя, обычно, цельная структура. Так что материалы для его изготовления должны использоваться максимально прочные, потому что от этого зависит стабильная работа системы. Лучшие материалы ‒ углеродистая и легированная сталь и высокопрочный чугун.

Коленчатые валы изготавливают методом литья, ковки из стали, а затем их вытачивают. Заготовки производят горячей штамповкой или литьем.

Материал и технология производства зависит от класса и типа автомобиля.

1. Для серийных моделей коленвалы производятся методом литья из чугуна. Это уменьшает себестоимость.
2. Для дорогих спортивных моделей берут кованные стальные коленвалы. Такой вариант обладает рядом преимуществ по размерам, весу и показателям прочности, и все чаще используются в автомобилестроении.
3. Для супер дорогих двигателей изделие вытачивается из цельных стальных болванок. При этом приличная часть материала остается в отходах.

Конструктивные особенности

Теперь вы знаете, что кроме серийных, есть и спортивные коленвалы.

Они дают возможность ускорить ход поршня в крайней точке сжатия, благодаря специальной форме шатунных шеек. У стандартного вала они круглые, а у спортивного ‒ немного вытянутые, за счет этого характеристики двигателя изменяются.

Поздравляю вас, господа. Теперь вы в курсе, что коленчатый вал это не только тяжелая железяка, но и незаменимая деталь, от которой зависит комфортная езда, ресурс двигателя и его узлов.

А ещё она обеспечивает многие устройств автомобиля крутящим моментом: трансмиссию, генератор, карданы, и так далее до колес.

Конечно рассказывать об этом своей любимой девушке не обязательно, а вот друзьям автомобилистам через социальные сети сообщите. Пусть тоже читают наш блог – будет много интересного.

И до скорой встречи.

Балансирный вал двигателя

Балансирный вал двигателя, он же уравновешивающий вал — это деталь не простой конструкции, функция которой заключается в снижении вибрации двигателя.

статьи:

1. Что такое балансирные валы.
2. Принцип работы балансирных валов.
3. Привод балансирных валов.
4. Ремонт балансирных валов.
5. Как уменьшить вибрацию двигателя.

Что такое балансирные валы

ДВС — это устройство сложной конструкции, основанной на преобразовании одной энергии в другую. Чем сложнее устройство, в данном случае, чем больше цилиндров имеет двигатель, тем сильнее создаются вибрации и колебания отдельных деталей, и двигателя целиком.

Цилиндры в ДВС располагаются по-разному:

1. Рядная схема двигателя. Это такая, при которой оси цилиндров находятся в одной плоскости.
2. Оппозитная схема. Оси цилиндров на противоположной стороне, то есть через 180 градусов.
3. V-образная схема ДВС. Оси цилиндров в В-образных моторах располагаются в разных плоскостях.

Во всех двигателях существуют два вида сил:

• Уравновешенные. Уравновешенные силы — это сила давления, сила трения.
• Неуравновешенные. Неуравновешенные силы — это вес силового привода, сила инерции (то есть обратная сила).

В связи с тем, что двигатели не могут работать без вибрации, конструкторами была придумана деталь, которая сводит к минимуму повышенные значения вибрации и колебания.

Балансирный вал представляет собой цилиндрический стержень с имеющимися на нем пазами. Уравновешивающий вал гасит силы инерции второго порядка. Силы второго порядка в двигателе внутреннего сгорания не уравновешиваются путем установки дополнительных грузов на щека коленчатого вала. К силам первого порядка относится масса кривошипа, радиус его движения, угловая скорость и угол поворота. К силам второго порядка в ДВС относятся лямбда, то есть отношение радиуса кривошипа к длине шатуна.

Принцип работы балансирных валов

Балансирные валы устанавливаются парами, по разные стороны от коленвала с симметричным расположением. Насаживаются валы для балансировки на подшипники скольжения, которая обеспечивается смазкой мотора.

Коленчатый вал ДВС вращает балансирные валы. Один балансирный вал вращается в одну сторону, второй — в другую. Вращаются балансиры со скоростью, в два раза больше скорости вращения коленвала.

А знаете ли вы, что перенатяг дифференциала — это показатель динамики управления и проходимости по бездорожью.

Привод балансирных валов

Привод для балансирных валов делают таким образом, чтобы передаваемое усилие коленвалом балансирным валам осуществлялось через зубчатый редуктор или ременной передачи, или комбинированного привода (зубчатый редуктор+ременная передача).

Ремонт балансирных валов

Во время работы ДВС, установленные балансирные валы испытываются большие нагрузки. Самая большая доля нагрузки приходится на дальние подшипники, в связи с чем, больший износ балансировочных валов происходит в местах соединения с подшипниками и самих подшипников. Если нагрузки на балансирующие валы превышает допустимую, то слышны шумы, ДВС вибрирует сильнее, из-за чего, также, рвется цепь привода балансиров.

Полная съемка работы на видео в автосервисе. Работа по удалению балансировочных валов D4CB, автомобиль Хендай Гранд Старекс.

Стоимость ремонта балансирных валов дороговато, в разных автосервисах по-разному. Поэтому, многие автоводители, чтобы не покупать новые или не ремонтировать, просто демонтируют эти балансировочные валы и ставят заглушки в отверстиях корпуса.

Если использовать балансировочные валы в двигателе, то это усложняет конструкцию и повышает стоимость ремонта, а также приводит к уменьшению мощности ДВС, примерно, на 15 л.с.

Если балансирные валы изношены, то, как правило, уменьшается мощность двигателя и увеличивается время разгона. Это связано с тем, что при износе валов для балансировке нарушаются фазы, фазы газораспределения смещаются в сторону позже.

Как уменьшить вибрацию двигателя

Для уменьшения «пляски» и тряски двигателя необходимо настроить все узлы устройства на оптимальные режимы работы. Чтобы ДВС не вибрировал, сначала надой найти причины. Причиной вибрации может быть банальное ослабление крепежа ДВС.

Причин из-за которых двигатель автомобиля сильно вибрирует может быть много:

1. подсос воздуха;
2. неправильное поступление топлива;
3. сбито зажигание;
4. ослаблено крепление мотора;
5. низкая компрессия;
6. троение двигателя.

В этом видео рассмотрена одна из возможных причин вибрации

В этом видео показывается ликвидация вибрации за счет правильно выставленных меток, автомобиль Чери Тиго.
