Что такое шасси, принцип работы и для чего оно нужно

Характеристики шасси

Назначение шасси наземного ТС

Шасси наземного ТС предназначено:

• для того чтобы обеспечить движение путем передачи крутящего момента от коленвала двигателя на ведущие колеса, изменяя его параметры в требуемых для движения пределах;
• для уменьшения нагрузок на ТС при движении по неровностям;
• для выдерживания заданного направления или изменения траектории движения ТС, а также для торможения и обеспечения стояночного положения ТС.

Виды шасси

У наземных ТС имеется несколько видов шасси, в зависимости от типа средства.

1. Автомобильное шасси — для легковых и грузовых машин, прицепов и полуприцепов.
2. Тракторное шасси — оно может быть колесным и гусеничным.
3. Шасси для мотоциклов, трициклов и квадрациклов.
4. Шасси для самоходной и несамоходной специальной техники. Это шасси также может быть как на колесном ходу, так и на гусеничном.
5. Шасси для трамваев и железнодорожного транспорта.
6. Шасси для вездеходов типа «амфибия».

Все эти виды имеют отличительные особенности в конструкции, но в наиболее общем виде они подразделяются на:

• шасси ТС, монтирующееся на сварной раме, изготовленной из высокопрочных стальных швеллеров — это законченная конструкция, которая способна передвигаться на колесах или гусеницах. Такую конструкцию используют при изготовлении грузовых автомобилей, тракторов, прицепов и полуприцепов, внедорожников (типа SUV), вездеходов, специальной техники и железнодорожных вагонов;
• шасси ТС, крепящееся на жесткий, несущий кузов, с подрамником или без него;
• самоходное шасси — особый вид рамной конструкции на которую установлен двигатель и сиденье оператора с рулевой колонкой. Такие самоходные шасси используются для установки на них спецоборудования или какого-либо вооружения;
• шасси для мотоциклов, у которых рама имеет особую конструкцию и выполнена из труб.

рамное автомобильное шасси

гусеничное шасси

каркасное шасси

шасси для мотоцикла

Другое значение термина

В настоящее время автомобильные заводы выпускают базовые грузовые автомобили под маркировкой «шасси», которые не попадают под классическое определение этой конструкции.

Отличие заключается в том, что на полнокомплектную рамную конструкцию шасси устанавливается двигатель с выхлопной системой, кабина со всеми приборами, прокладывается электрооборудование и устанавливается весь комплект светотехники.

Такие модели автомобилей с маркировкой «шасси» предназначены для последующей доукомплектации различными видами кузовов, или установки на них разнообразного специального оборудования, типа кранов, манипуляторов, гидроподъемников, буровых установок и цистерн разного назначения.

Шасси Камаз-43118

Возвращение к истокам

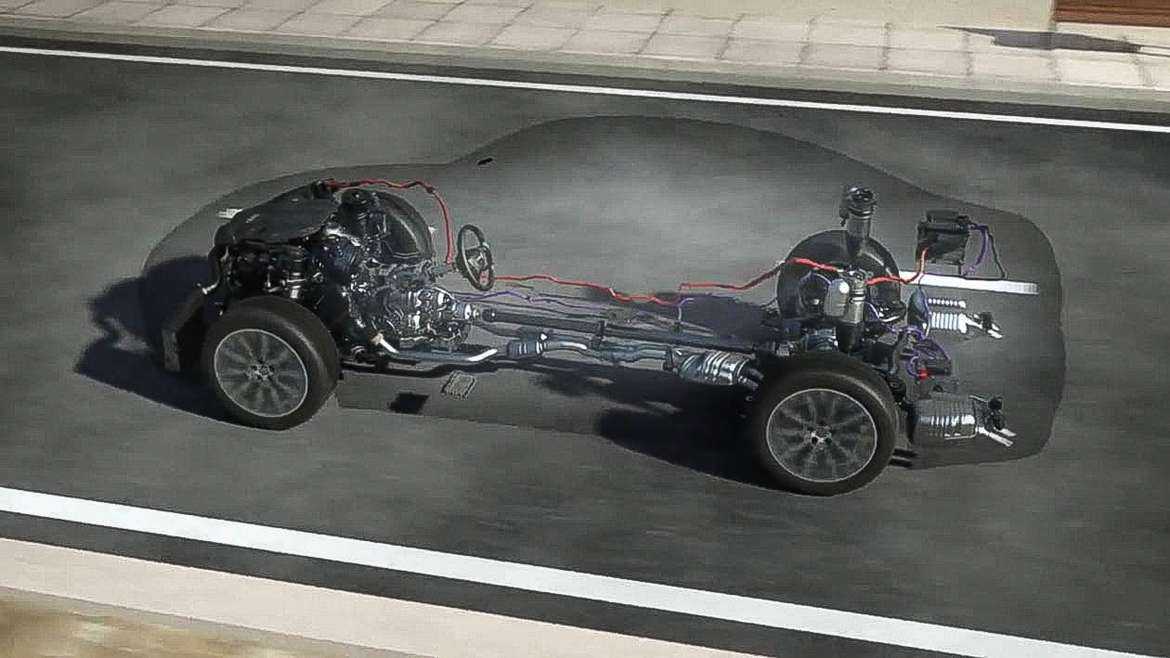

Однако идея не отправилась в архив. На волне увлечения мехатронными шасси о ней вспомнили и… приспособили к многорычажной подвеске. Ведь что такое «многорычажка»? Правильно, подвеска, которая сама меняет углы установки колес в зависимости от нагрузки.

Porsche и Ferrari первыми добавили к стандартной «многорычажке» исполнительные механизмы, наделив ее возможностями полноуправляемого шасси. На фоне стоимости этих машин цена доработки не казалась чрезмерной, а потому была оправданна. Пусть углы поворота колес при отсутствии полноценного рулевого управления на задней оси и невелики, но их хватает для заметного улучшения поведения в поворотах.

В дальнейшем, со снижением стоимости мехатронных компонентов, появилась возможность применить идею и на более «дешевых» машинах. Так, сегодня полноуправляемое шасси активно использует компания Audi на старших моделях на платформе MLB-Evo. Там конструкция подразумевает наличие на задней оси дополнительных подвижных тяг, которые управляются электроприводами по сигналу бортового компьютера и меняют угол поворота задних колес в пределах пяти градусов в зависимости от скорости и угла поворота передних. То есть технически управляемая задняя ось работает «по проводам», что заметно упрощает конструкцию.

Использование мехатронных приводов позволяет уменьшить зависимость настроек управляемости от жесткости шасси, в частности от режимов работы пневмоподвески, снизить затраты на доводку управляемости и влияние загрузки машины на процесс руления, а также заметно повысить маневренность.

Однако пока все это оправданно только на автомобилях премиум-класса: подобная доработка шасси не столь критично сказывается на общей стоимости и без того дорогого автомобиля.

Что такое шасси

Все механические транспортные средства состоят из трех основных узлов:

• силовая установка;
• кузов;
• шасси.

Шасси это не какая-то конкретная деталь в транспортном средстве. Иногда этим термином называют несущую конструкцию машины.

На самом деле это узел, который объединяет в себе рулевое управление автомобилем, его трансмиссию, систему амортизации и ходовую часть. Все эти системы соединены на общем основании, и их работа синхронизируется так, чтобы весь автомобиль мог выполнять движение.

Под шасси автомобиля также подразумевается комплект деталей и узлов, от которых зависит движение и маневры транспортного средства. В технической документации машины он имеет маркировку, которая в этом случае соответствует номеру кузова.

Составные элементы шасси

Классический комплект автомобильного или колесного тракторного шасси состоит из следующих агрегатов.

Трансмиссия

Она включает в себя сцепление, КПП, карданную передачу, полуоси, главную передачу, дифференциал. Для машин с полным приводом в трансмиссию включается раздаточная коробка.

Сцепление. В схеме трансмиссии ТС находится непосредственно в контакте с маховиком двигателя и в нужное время отключает соединение с коленвалом, прекращая передачу крутящего момента на шестеренки коробки передач.

Конструктивно сцепление бывает «сухим» (на автомобилях и тракторах фрикционные диски работают в воздушной среде) и «мокрым» (работающее в масляной ванне, такой тип стоит на мотоциклетных движках с поперечным расположением). Также оно бывает однодисковым — на легковых автомобилях и малых грузовиках, или двухдисковым — на тяжелых грузовиках и тракторах.

Коробка переключения передач. КПП бывают механические, полуавтоматические и автоматические. Коробка передач служит для обеспечения оптимального режима работы двигателя на средних оборотах коленчатого вала, при разных скоростях движения транспорта и при разных условиях движения (дорога, бездорожье). Обеспечивается это путем изменения угловой скорости и как следствия, крутящего момента, на выходном валу КПП, по отношению к входному валу. Достигается это за счет использования шестерней с различными передаточными числами.

Раздаточная коробка. Служит для распределения крутящего момента между ведущими осями автомобиля и для повышения крутящего момента.

Дифференциал. Механическое устройство, которое распределяет крутящий момент от входного вала (карданного вала), на приводные валы колес (полуоси). Бывает блокируемый и не блокируемый.

Коротенькое видео, как работает дифференциал.

Ходовая часть

К ходовому блоку ТС относятся оси (передние и задние), на грузовых машинах и внедорожниках мосты (передний и задний), подвеска (передняя и задняя), ступицы и колеса, на ж/д составах тележки. Ходовая часть автомобиля предназначена для перемещения автомобиля по дороге, причем с определенным уровнем комфорта, без тряски и вибраций. Механизмы и детали ходовой части связывают колеса с кузовом, гасят его колебания, воспринимают и передают силы, действующие на автомобиль. Железнодорожный транспорт опирается на специальную ходовую часть, представленную в виде тележек. Тележки в свою очередь состоят из 2 или 3 колесных пар с буксами, рессорного подвешивания, тормозного оборудования.

торсионная подвеска

автомобильная подвеска

ж/д подвеска

Подвеска автомобильного транспорта.

Это устройство непосредственно соединяет колеса, оси и неразъемные мосты с несущей конструкцией, рамой или кузовом. Вместе с колесами оно снижает вибрации и гасит колебания, передаваемые от дорожного покрытия на несущую конструкцию, а также обеспечивает нужное положение колес относительно рамы.

В состав подвески входят следующие элементы:

• рессоры, пружины или торсионы, создающие упругость конструкции;
• амортизаторы, которые выполняют роль гасящего устройства;
• направляющие устройства, определяющие положение колеса и передающие на несущую конструкцию вибрации и усилия. Это система рычагов, а также поперечных и продольных тяг;
• шаровая опора, обеспечивающая правильную работу поворотного механизма колеса. На современных автомобилях в основном устанавливают по одной опоре на передние колеса, на внедорожниках их может быть по две штуки на колесо.

По типу подвески подразделяются на: Независимые, называются так, потому что между колесами нет связей. Это такие конструкции как:

• «МакФерсон», которая применяется на большинстве легковых автомобилей и малых грузовиков. Такая подвеска предназначена для езды по дорогам с хорошим покрытием;
• торсионно-рычажная;
• двухрычажная;
• многорычажная.

Зависимые, это когда противоположные колеса жестко соединены между собой балкой. Они могут быть:

• на продольных рессорах;
• на поперечных рессорах;
• когда парные рычаги являются направляющими;
• когда имеется два продольных рычага;
• с дышлом.

Колесо с подвеской соединяется ступицей. Основным ее элементом является подшипниковый узел.

Система управления

Данная система нужна по двум причинам — изменение направления движения и изменения скорости движения. А также удержания направления и скорости движения.

Она включает в себя рулевое управление, управляющий механизм (руль и педали), усилитель РУ и тормозную систему с гидро или пневмоприводом.

ДЛЯ ЧЕГО НУЖНО ШАССИ?

Благодаря шасси и элементам подвески, которые входят в состав ходовой части, происходит понижение нагрузок и компенсация колебаний во время движения транспортного средства по неровной дороге и бездорожью. Благодаря подрамнику, который входит в состав шасси, инженеры получили возможность устанавливать на шасси кузов, силовой агрегат, трансмиссию и прочие агрегаты. За счет фронтального и заднего мостов посредством передачи крутящего момента на колеса происходит движение авто.

Когда-то все автомобили (и легковые и грузовые) имели раму, чего не скажешь о нынешних авто. На раму устанавливался кузов, двигатель, трансмиссия, а также навесное оборудование ходовой части. Со временем производители авто поняли то, что в раме для легковушек нет необходимости, и все функции рамы стал выполнять модифицированный кузов. А рама стала уделом тяжелых внедорожников (рамников) и грузовых авто.

Шасси автомобиля — что это такое?

Любое транспортное средство, независимо от его типа и назначения, состоит из трех основных частей: двигателя, кузова и шасси. Шасси автомобиля — это система, состоящая из собранных воедино узлов ходовой части, трансмиссии и механизма управления. Она является одной из самых важных частей транспортного средства, так как позволяет обеспечить восприятие и передачу всех сил, которые действуют на него во время движения.

1. Функции шасси
2. Классификация шасси
3. Шасси грузовых автомобилей
4. Другие значения термина
5. Типы подвесок

Функции шасси

Элементы подвески ходовой части снижают нагрузки и компенсируют колебания при движении по ухабистой дороге и бездорожью. Подрамник позволяет установить на шасси кузов, двигатель и другие агрегаты. Передний и задний мосты посредством колес передают вращательное движение и таким образом обеспечивают движение автомобиля.

Первые автомобили, выпускаемые в прошлом столетии, имели некоторое отличие от тех, которые сегодня ездят по дорогам. Все автомобили — и легковые, и грузовые — раньше имели раму, на которую устанавливались все агрегаты и узлы (кузов, трансмиссия, двигатель и т. д.). С течением времени рамное шасси автомобиля осталось только у грузовиков и автобусов. В легковых же автомобилях функции рамы начал выполнять кузов.

Классификация шасси

Таким образом, можно выделить две различные схемы шасси транспортных средств.

Рамное шасси, которое в общем случае представляет собой несколько прочных балок, на которые устанавливаются все узлы автомобиля. Такая конструкция позволяет автомобилям перевозить большие грузы и легко справляться с различными динамическими нагрузками.

Несущий кузов. В погоне за уменьшением веса легковых автомобилей все функции рамы были переопределены на кузов. Такая рама не позволяет перемещать большие грузы, но в то же время обеспечивает больший комфорт и скорость движения.

В зависимости от назначения автомобиля, могут использоваться следующие виды конструкций:

Шасси грузовых автомобилей

Наиболее распространенными считаются лонжеронные рамы. Они представляют собой две продольные балки, соединенные поперечинами. Форма таких балок может быть совершенно разной: трубчатой, Х- или К-образной. В наиболее нагруженной части рама имеет увеличенное сечение швеллера. Параллельная схема лонжеронов (балки располагаются на равном расстоянии на всем протяжении шасси) применяется на грузовых автомобилях. В легковых автомобилях повышенной проходимости могут применятся лонжероны, которые имеют некоторое расхождение осей как в горизонтальной, так и в вертикальной плоскости.

Вильчато-хребтовая рама имеет разветвление продольной балки в задней или передней части. То есть она совмещает в себе лонжероны и хребтовую балку.

Остальные типы рамы шасси не используются для грузовых автомобилей.

Другие значения термина

Кроме определения выше, слово «шасси» может использовать для описания самоходных транспортных средств, предназначенных для установки различных машин и механизмов. Также этот термин применяют касательно той части летательных аппаратов, которая используется для движения по аэродрому, осуществления взлета и посадки. Как и в случае с шасси автомобиля, эта деталь смягчает удары и нагрузки при наземном перемещении самолетов. Авиационные шасси, в отличие от автомобильных, могут иметь конструкцию с колесами, лыжами или поплавками.

Нередко значение слова шасси путают с понятием привода автомобиля. Неправильная трактовка терминов вызвана тем, что они относятся к практически одной и той же части транспортного средства. Автовладельцы свободно говорят, что их автомобиль имеет шасси 4х2. Но при этом следует понимать, что 4х2 — это всего лишь компоновочная схема, из которой можно узнать количество ведущих колес, но не более. О том же, что такое шасси, уже было сказано выше. Несмотря на то, что колеса и привод входят в систему шасси, неуместно применять этот термин только для такого узкого описания.

Типы подвесок

Шасси автомобиля может иметь различные типы подвески:

• на продольных рессорах;
• с направляющими парными рычагами;
• с двумя продольными рычагами;
• с дышлом;

Подвески оснащаются рычагами, прокладками, амортизаторами и рессорами. Основной целью этого узла автомобиля является поглощение вибраций и колебаний во время движения. Передняя и задняя подвески отличаются, так как конструкция управляемых колес требует применения более сложных узлов.

Отличия AFL и AFS

Существуют и более сложные системы AFS, они имеют иное обозначение AFL .Такие оснащаются дополнительными фонарями в правой и левой фаре, которые срабатывают при резком повороте руля. Они работают раздельно: если водитель резко выкручивает вправо, то автоматически включается правый дополнительный фонарь, освещая траекторию движения автомобиля, при повороте налево – соответственно, левый.

 BMW, Toyota, Skoda и Opel[ устанавливают систему AFS на свои автомобили с 2003 года

Также адаптивные фары могут работать в нескольких режимах. Первый будет особенно полезен для тех, кто часто оказывается на темных магистралях. Он и получил такое название – магистральный. В этом режиме фонари светят мощно и ярко, опускаясь при приближении встречного автомобиля. Второй режим называется загородным и является аналогом ближнего света. AFS также имеет свой режим для города – его особенностью является расширенное световое пятно. Это весьма эффективно для движения по плохо освещенным улицам – фонари буквально “выхватывают” из темноты обочины и тротуары, а также незаметных пешеходов. Эксперты оценивают систему адаптивных фар как крайне эффективную: по статистике, автомобили, оснащенные AFS или AFL, попадают в ДТП на 40% реже, чем автомобили со стандартными фарами.

Несмотря на то, что эта система является сравнительно новой разработкой, специалисты продолжают еще совершенствовать. Так, не исключается появление адаптивных «стопов» – планируется, что они будут предупреждать едущего позади водителя не только о торможении автомобиля, но и о том, с каким усилием водитель нажимает на педаль тормоза: если водитель применил экстренное торможение, то фары загорятся ярче.

В ближайшем будущем автомобильную оптику могут ожидать еще большие изменения. Не исключено, что вместо двух фонарей автомобили будущего получат светоизлучающую оптоволоконную систему, при помощи которой будут “общаться” бортовые компьютеры встречных машин.

Функции шасси в машине

Исходя из основного предназначения автомобиля, шасси должно выполнять следующие задачи:

• принимать крутящий момент от двигателя, преобразовывать его до нужной величины и передавать на ведущие колёса;
• обеспечивать максимальное гашение ударов и толчков от неровностей дороги, сохраняя от перегрузок пассажиров, груз и механизмы автомобиля;
• задавать направление движения, стабильность и безопасность на любых дорогах;
• выполнять служебное, экстренное и стояночное торможение;
• придавать дополнительную прочность и жёсткость кузову.

Некоторые элементы шасси могут монтироваться внутри кузова, сохраняя при этом свою функциональную автономность.

Устройство и конструкция

В соответствии с выполняемыми функциями шасси состоит из отдельных систем:

• Трансмиссия, куда относятся коробка передач, раздаточная коробка, система приводов и карданных валов, редукторы ведущих мостов, полуоси;
• Подвеска с упругими элементами, демпферами (амортизаторами), направляющим аппаратом;
• Колёса и ступичные узлы;
• Рулевое управление, куда входят руль, колонка, усилители, рулевой редуктор (рейка), рулевая трапеция и поворотные кулаки;
• Тормозная система, достаточно сложно устроенная по соображениям эффективности и безопасности.

Конструктивно узлы шасси могут быть скомпонованы вокруг рамы автомобиля или, при её отсутствии, вокруг нижних элементов силовой структуры несущего кузова.

Для повышения комфорта и улучшения управляемости часто на машины устанавливаются передний и задний подрамники. Это прочные пространственные конструкции, к которым крепятся детали подвесок и трансмиссии, а сами они монтируются на кузове.

Так кузов избавляется от многих нежелательных сил, которые прикладывались бы к нему со стороны дороги и силового агрегата.

Большое значение компоновка шасси имеет и для технологичности процессов сборки и ремонта автомобилей. Вместо того, чтобы производить все работы вокруг объёмного и тяжёлого кузова, производится предварительная сборка всех элементов на раме или подрамниках, после чего полученные крупные модули соединяются с кузовом.

Такой подход имеет и свои недостатки, поскольку детали подрамников начинают в свою очередь мешать при сборочно-разборочных операциях. Но преимуществ больше, поэтому подрамники присутствуют почти на всех современных автомобилях.

Трансмиссия

Через трансмиссию проходит путь крутящего момента от коленчатого вала двигателя к ведущим колёсам. При этом он меняется в широком диапазоне, в зависимости от выбираемого водителем или автоматически суммарного передаточного числа трансмиссии.

Это число означает отношение оборотов двигателя к частоте вращения колёс. Ровно во столько же раз, во сколько скорость вращения вала двигателя больше, чем валов на выходе трансмиссии, возрастает крутящий момент.

Это очень важно для реализации всей мощности мотора, поскольку она зависит от частоты вращения вала, но при этом может потребоваться на любой скорости. В состав классической механической трансмиссии могут входить:

В состав классической механической трансмиссии могут входить:

• Сцепление, предназначенное для рассоединения двигателя, всех прочих узлов и плавного их подключения;
• Коробка передач, непосредственно меняющая общее передаточное число, а значит скорость и крутящий момент;
• Раздаточная коробка, используется на полноприводных автомобилях, с её помощью вращение распределяется по разным осям;
• Карданные валы и привода с шарнирами равных угловых скоростей (ШРУС), связывающие между собой узлы трансмиссии и ступицы колёс;
• Главные передачи, где крутящий момент дополнительно умножается, а вращение разворачивается от продольного направления на поперечное;
• Дифференциалы, позволяющие осям и колёсам на одной оси вращаться с разной скоростью.

Трансмиссия в авто с передним приводом.

Трансмиссия в авто с задним приводом.

Чаще всего используется механическая трансмиссия с ручной или автоматической коробкой, но возможно применение гидравлических и электрических трансмиссий, например на гибридных и особо большегрузных автомобилях.

Это интересно: Что нужно сделать чтобы завести машину в мороз

Основные опоры шасси и Колёсные тормоза

Основные опоры шасси представляют собой тележку, на которую навешиваются колеса, оснащённые тормозами.

Тормоза на самолёте похожи на автомобильные, только существенно мощнее, что не удивительно, т.к. им приходится тормозить машину массой 30-600 тонн со скоростей порядка 250 км/ч до нуля на ограниченной по длине взлётно-посадочной полосе (ВПП).

Самолётные тормоза состоят из «бутерброда» тормозных дисков и колодок.

Колёсные тормоза могут быть задействованы двумя разными способами: «вручную» и автоматически.

«Вручную» пилот тормозит педалями. Может возникнуть вопрос, как пилот умудряется педалями и носовой стойкой управлять и тормозить? Дело в том, что педали самолёта устроены совсем не так, как в автомобиле. Управление по направлению выполняется перемещением педалей вперёд-назад. При этом две педали двигаются синхронно: левая вперёд-правая назад и наоборот. Управление тормозами осуществляется нажатием на педаль. Каждую педаль можно нажимать отдельно, так называемое дифференциальное торможение — это ещё один из способов управления направлением движения по земле. Если левым тормозом пользоваться интенсивнее, чем правым, то и самолёт будет разворачивать влево и наоборот.

Автоматический режим торможения включается сам при наступлении определенного события. Таких событий может быть два:

• Во время посадки: Одновременное касание полосы (срабатывание датчиков обжатия шасси) и нахождение ручек управления двигателями в положении «малый газ»,
• Во время взлёта: Перевод ручек управления двигателем из положения «взлётный режим» в положение «малый газ». Этот режим торможения называется «прерванный взлёт» (Rejected Takeoff, RTO)

Активировать/деактивировать режим автоторможения в самолётах Airbus и SSJ-100 лётчик может с помощью одной из четырёх кнопок под ручкой уборки-выпуска шасси (В Boeing для этого используется переключатель). Три кнопки (LOW, MED, MAX) соответствуют различным интенсивностям торможения при посадке, а четвертая (RTO) активирует режим прерванного взлёта.

С автоторможением при посадке всё очевидно. Давайте рассмотрим режим прерванного взлёта.

Прерванный взлёт — это режим, когда экипаж решает прекратить взлёт по причине существенного отказа. Прервать взлёт можно только до достижения «скорости принятия решения». Скорость принятия решения зависит от длины и состояния поверхности ВПП и рассчитывается исходя из возможности затормозить, не выкатившись за пределы ВПП. Если в процессе набора скорости неисправность происходит после достижения скорости принятия решения, экипаж продолжит взлёт, что бы не случилось. Если до — будет тормозить.

Перед каждым взлётом экипаж обязан активировать автоторможение. Скорость начала и интенсивность торможения при прерванном взлёте напрямую влияет на то, выкатится ли самолёт за пределы полосы или нет. Активированное автоторможение гарантирует, что торможение начнётся немедленно после вывода двигателей из взлётного режима.

Если прерывать взлёт приходится при максимальной взлётной массе и на предельной скорости, то несмотря на то, что кроме колёсных тормозов экипаж задействует реверс и воздушные тормоза, энергия, которую должны поглотить тормоза, разогревает их так, что они начинают светиться не хуже лампочки. После полной остановки самолёта работа тормозов не заканчивается. Они должны выдержать ещё не менее 90 секунд, прежде чем подожгут стойки шасси. По нормативам, что за 90 секунд к самолёту подоспеет пожарная команда, которая всегда дежурит в аэропортах (и успевает!).

Спасибо комментариям — напомнили об одной очень важной функции тормозов авиалайнера: антиблокировочной системе (АБС). Основное отличие АБС самолёта от таковой автомобиля заключается в последствиях блокировки колёс: если у автомобиля блокировка приводит к снижению управляемости и увеличению тормозного пути, то заблокированные колёса самолёта при посадке просто взрываются от трения об асфальт

А без покрышек основных стоек торможение не будет ни эффективным ни безопасным. Так что АБС на самолёте неотключаемая и довольно критическая функция.

Устройство и конструкция шасси автомобиля

Шасси легкового автомобиля и грузовика создаются по единому принципу: оно состоит из несущей части, к которой присоединяются необходимые для передвижения узлы.

Основа машины принимает на себя всю нагрузку при разгоне, торможении и раскачивании, поэтому материал, из которого она изготавливается, отличается особой прочностью. Различают два типа шасси транспортных средств.

1. Рамное. Раньше этот тип несущей части использовался во всех автомобилях. Рама это сваренные между собой крепкие швеллеры и балки, к которым крепятся все элементы машины, в том числе и кузов. Такое основание позволяет груженому транспорту выдерживать большие нагрузки на кручение во время езды по бездорожью. В современном автомобилестроении данный тип шасси используется в грузовых автомобилях и полноценных внедорожниках.

2. Несущий кузов. Этот тип шасси используется при разработке легковых автомобилей нового поколения. В этом случае функцию рамы выполняет основная часть кузова. Среди таких конструкций существует еще две разновидности: несущее основание и несущий корпус. Идея создать такую конструкцию обусловлена стремлением инженеров облегчить автомобиль для повышения производительности силового агрегата. Благодаря тому, что в таком шасси нет габаритных и тяжелых элементов, транспортное средство может быть более динамичным при небольшой мощности ДВС.

По сравнению с рамной конструкцией, шасси с несущим кузовом не позволяет транспортировать большие грузы. Чаще это автомобили спортивного и представительского класса.

В стремлении создать самый практичный автомобиль производители постоянно улучшают аэродинамику кузова, мощность двигателя, но при этом большое внимание уделяется его шасси. Постепенно в этом узле появляются облегченные материалы из сплавов прочных, но легких металлов

В данном видео на примере автомобилей Mazda показано, какую пользу приносят такие изменения:

Mazda. Кузов и шасси.

Watch this video on YouTube

Вы можете починить шасси самостоятельно?

Если вы осведомлены о ремонте автомобильных компонентов и обладаете необходимыми инструментами, знаниями и временем, вы можете сделать достойную работу по замене одного из компонентов шасси автомобиля.

Однако мы не советуем проводить такие эксперименты, поскольку это сложный ремонт, который требует действительно специализированных инструментов и очень хороших навыков, особенно при ремонте именно этого компонента автомобиля. Мы советуем вам, вместо того, чтобы пробовать сделать это самостоятельно, посетить сервисный центр и, как мы сказали выше, запросить полную диагностику ходовой части вашего автомобиля.

Специалисты проведут диагностику, поставят автомобиль на стенд и проведут все необходимые тесты, чтобы проверить состояние каждого компонента ходовой части автомобиля. Затем они точно скажут вам, нужно ли вам заменить все шасси или просто какой-либо его компонент. Они будут использовать оригинальные запчасти для замены и выполнят свою работу до того, как вы об этом узнаете. Прежде чем передать вам машину, они отрегулируют колеса и шины.

Если вы все еще хотите заняться ремонтом шасси самостоятельно, вам необходимо:

Быть уверенным что вы очень хорошо подготовлены с необходимыми инструментами
иметь запчасти, которые нужно заменить под рукой
работать медленно и очень осторожно

Обычно мы всегда стараемся помочь автолюбителям, показывая им способы ремонта различных частей автомобиля в домашних условиях, но в случае ремонта ходовой части мы этого не сделаем, потому что это действительно сложный ремонт и даже если вам удастся справиться с ситуацией, если у вас нет под рукой необходимого оборудования для проверки, все ли в порядке, вы не можете быть абсолютно уверены, что ремонт был полностью успешным и в соответствии со всеми техническими правилами.

Зависимая рессорная подвеска

Для двухосных транспортных средств такая подвеска, как правило, выполнена для каждого колеса в отдельности. Для трехосных грузовых автомобилей задняя подвеска может быть выполнена в виде единой тележки с общими элементами подвески по каждому из бортов.

Направляющими элементами в таких подвесках являются поворотные цапфы, листовые рессоры и штанги балансирного устройства. Поворотная цапфа является элементом подвесок управляемых осей и включает шкворневой шарнир, обеспечивающий возможность поворота управляемых колес. Этот шарнир имеет, как правило, радиальные подшипники скольжения, выполненные в виде бронзовых или металлополимерных втулок, а также упорный подшипник качения или скольжения, расположенный в нижней части шарнира.

Листовая рессора представляет собой упругий элемент, состоящий из одного или нескольких листов. Как правило, рессора крепится посередине к неподрессоренной части транспортного средства, а по концам — к подрессоренной части в случае, когда подвеска выполнена для одного колеса, и наоборот, когда подвеска выполнена для тележки.

Многолистовая рессора представляет собой пакет из нескольких рессорных листов, скрепленных между собой. Лист, на котором выполнено или к которому крепится ушко рессоры, называется коренным, а лист (листы), который страхует подрессоренную массу транспортного средства от падения в случае поломки коренного листа или ушка, — подкоренным. Крепление рессоры посередине выполняется обычно с помощью стремянок, имеющих и-образную форму, а крепление неподвижного конца рессоры к кронштейну рамы — с помощью металлической оси, либо непосредственно контактирующей с ушком рессоры, либо связанной с ним через резинометаллический шарнир. Такая подвеска характерна для задних осей некоторых легковых автомобилей, передних осей грузовых автомобилей с нерегулируемым положением рамы, задних осей грузовых автомобилей, а также осей прицепов и полуприцепов, не обеспечивающих регулирование уровня пола по высоте.
