Двигатель 406 инжектор, технические характеристики, основные отличия от карбюраторных аналогов

Волга как символ — поддержи отечественное

«Наши за рубежом» — обычно подобные картинки, присланные читателями, называют именно так. Что ж — за такое не стыдно.

Для многих подобный аргумент даже сегодня не является пустым звуком. Космополитам это не понять, но Волга — это всегда частица твоей страны. Извините за сентиментальность.

Эти кадры давно стали частицей нашей истории. Никакая иномарка такой киноизвестностью похвастать не может.

Описание конструкции ШПГ ЗМЗ 406

Поршни 406 двигателя Заволжского завода изготовлены из особого сплава алюминия. Все поршни имеют углубления на дне. Эти углубления предотвращают столкновение поршней с клапанами при обрыве цепи ГРМ. При сборке двигателя после ремонта, для правильной установки поршней, на их стенке имеется надпись “Перед”. Эта надпись находиться над бобышкой каждого поршня. Поршень нужно ставить так, чтобы эта надпись была впереди по движению машины.

Каждый поршень укомплектован двумя компрессионными и одним маслосъёмным кольцом. Кольца компрессионные выплавлены из чугуна. Поверхность верхнего кольца, та которая взаимодействует со стенками цилиндра, покрыта тонким слоем хрома. Это ускоряет притирку кольца. Поверхность компрессионного кольца расположенного снизу покрыта тонким слоем олова. Внутренняя поверхность этого кольца, имеет проточку. Это кольцо необходимо устанавливать на поршень, протокой вверх, к донышку поршня.

Маслосъёмное кольцо имеет три элемента: два стальных тонких диска и расширитель. Поршень соединяется с шатуном, при помощи пальца поршневого. Конструкция соединения плавающего типа. Другими словами палец свободно перемещается и в поршне, и в головке шатуна. От бокового смещения, палец удерживают два пружинных стопорных кольца, установленные в бобышках поршней.

Шатуны выполненные из кованной стали, имеют стержень двутаврового сечения. В верхней головке шатуна, находиться запрессованная бронзовая втулка. Нижняя головка на шатуне имеет крышку, прикрученную к шатуну двумя болтами. Крышки проходят обработку совместно с шатунами, поэтому менять местами их нельзя. Крышки и шатуны имеют нумерацию, чтобы их не перепутать при сборке. Гайки болтов, крепящие крышку шатуна, обустроены само стопорящейся резьбой, дополнительного стопорения не требуют.

Днище поршней имеет принудительное охлаждение. Для этого, в стержне шатуна и верхней его головке высверлены отверстия. По ним, под давлением, моторная смазка попадает на днище поршня, тем самым охлаждая его. Вес поршня в сборе с шатуном должен быть одинаковым во всех цилиндрах. Допустимая разница 10 граммов. Нижняя головка шатуна, удерживает шатунные тонкостенные подшипники скольжения.

Двигатель ГАЗ 3110: характеристики, особенности

Одним из основных этапов в модельном ряде Горьковского автомобильного завода стало производство автомобилей ГАЗ 3110. Выпуск их длился с 1997 года до 2005. На этот автомобиль устанавливались разные силовые агрегаты ЗМЗ, которые известны многие владельцам машин ГАЗ.

Технические характеристики

Перед тем, как начать рассматривать технические характеристики двигателя ГАЗ 3110 стоит понять, какие силовые агрегаты устанавливались на автомобиль. Так, в процессе производства на транспортное средство устанавливали, как карбюраторные моторы, так и инжекторного типа. Итак, какие двигатели ставились на автомобили ГАЗ 3110: ЗМЗ-402.10, ЗМЗ-4021.10, ЗМЗ-4062.10, ГАЗ-560, ГАЗ-5601.

Рассмотрим технические характеристики моторов линей, которые устанавливались на ГАЗ 3110:

ЗМЗ-402

10. Возьмите запасную свечу. Любым способом зафиксируйте ее на двигателе.
Наименование	Характеристика
Изготовитель	ЗМЗ
Модель	ЗМЗ 24, ЗМЗ 24Д
Модификации	ЗМЗ 4021, ЗМЗ 4022, ЗМЗ 4025, ЗМЗ 24С
Тип мотора	Бензиновый
Тип впрыска	Карбюратор
Конфигурация	4-цилидровый рядный продольный ДВС
Мощность двигателя	95 л.с.
Количество цилиндров	4
Количество клапанов	8
Диаметр поршня	92 мм
Ход поршня	92 мм
Охлаждение	Жидкостное
Материал блока и головки

ЗМЗ 406

Алюминий
Ресурс	300 000 км
Порядок работы цилиндров	1-2-4-3
Система зажигания	Контактная или бесконтактная

Наименование	Характеристика
Изготовитель	ЗМЗ
Модель	ЗМЗ 406
Модификации	ЗМЗ 406.1, ЗМЗ 406.2, ЗМЗ 406.4
Объем двигателя	2,28 литра (2284 см куб.)
Тип мотора	Бензиновый
Тип впрыска	Карбюратор или инжектор
Конфигурация	4-цилидровый рядный продольный ДВС
Мощность двигателя	145 л.с.
Количество цилиндров	4
Количество клапанов	8
Диаметр поршня	92 мм
Ход поршня	86 мм
Охлаждение	Жидкостное
Материал блока и головки	Алюминий
Ресурс	300 000 км

ГАЗ 560 «Штайер»

Порядок работы цилиндров	1-2-4-3
Система зажигания	Контактная или бесконтактная

Наименование	Характеристика
Изготовитель	ГАЗ
Модель	ГАЗ 560 Штайер
Тип мотора	Дизель (есть вариант турбодизель)
Объем	2,1 литра
Конфигурация	Рядный, 4 цилиндра
Мощность двигателя	95-125 л.с.
Количество цилиндров	4
Количество клапанов	8
Диаметр поршня	85
Ход поршня	94
Охлаждение	Жидкостное
Материал блока и головки	Алюминий
Ресурс	250 000 км

Тюнинг и доработка

Двигатель ГАЗ 3110 и все его семейство легко поддаются тюнингу и доработке. Если говорить о карбюраторной версии, то переделка проводится стандартно относительно ЗМЗ 402. При этом необходимо переточить поршневую группу, а также установить облегченные детали, такие как поршни, коленчатый вал и клапаны.

Остальная доработка касается системы воспламенения топливной смеси, а именно система зажигания, а также подачи топлива и воздуха. Так, у карбюратора растачивают жиклеры или система впрыска меняется на моноинжекторную. Воздушный фильтр заменятся на «нулевого» сопротивления.

Что касается системы зажигания, то ее можно улучшить путем установки бесконтактной группы, заменой проводов и свечей, а также выставлением более раннего зажигания.

В случае с инжекторным двигателем, то все не так и просто, как кажется. Обычной расточкой поршневого механизма не обойтись. Так, как и в случае с карбюраторным мотором облегчается сам вес силового агрегата. Для того, чтобы выставить систему впрыска, придется заглянуть в электронный блок управления двигателем, то есть сделать чип тюнинг.

Кстати, он бывает трех видов: стандартный (баланс расхода топлива и мощности), мощностной (на увеличение мощности, но при этом увеличится расход) и экономический (снижение расхода и потеря некоторых мощностных характеристик).

Для улучшения подачи воздуха устанавливается «нулевой» воздушный фильтр. Что касается системы охлаждения, то рекомендуется установить улучшенную помпу и термостат, а стандартные патрубки заменить на силиконовые. Но, это не все. О тюнинге моторов ГАЗ 3110 можно говорить еще много, но автомобилист должен понимать, чего он хочет достигнуть.

Вывод

Двигатели, устанавливаемые на ГАЗ 3110 достаточно разнообразные. В начале производства завод изготовитель стал на машину модификацию ЗМЗ 402, но это длилось не долго. Затем автомобиль оснащался карбюраторным 406-м мотором, и с 2002 году уже инжекторным.

Доработка и тюнинг двигателей ГАЗ 3110 проводится достаточно просто. ЗМЗ 402 тюнингуется так само, как и на 24-й Волге, а вот с 406-м мотором придется поковыряться, поскольку на инжекторной версии уже установлен электронный блок управления, который не всегда поддается перепрошивке.

Особенности конструкции 406 двигателя производства ЗМЗ

В качестве прототипа для проекта был взят мотор от спортивного автомобиля «Сааб-900». Первые бензиновые двигатели ЗМЗ-406 появились в начале восьмидесятых годов прошлого столетия.

У ЗМЗ-406 есть некоторые особенности:

Блок отлит из чугуна. Он, конечно, тяжелее алюминиевого, но использование этого металла позволяет отказаться от сменных гильз (цилиндров). В связи с этим жесткость конструкции увеличилась.
В верхней части установлены два ГРМ ЗМЗ 406 (газораспределительные валы системы впуска-выпуска). Каждый из валов отвечает либо за впуск свежего заряда рабочей смеси, либо – за выпуск отработавших газов.
В головке для каждого цилиндра имеются по четыре клапана. То есть на весь четырехцилиндровый установлено шестнадцать клапанов. Такое количество повышает эффективность продувки цилиндра при выпуске отработавших газов и увеличивает коэффициент наполнения цилиндров свежей рабочей смесью.
Особое новшество было использовано впервые именно на этом силовом агрегате – гидронатяжитель цепи. Он позволил поддерживать оптимальное натяжение в приводе ГРМ ЗМЗ 406. Это техническое решение потом повторилось в десятках других конструкций. Но ГРМ ЗМЗ 406 был первенцем в отечественном двигателестроении, где это было применено.
Для данного двигателя были продуманы опции по уменьшению хода поршня, которая составляет всего 86 мм, в то время как диаметр цилиндра – 92 мм. Такой подход позволил повысить степень сжатия до 9,3. Это весьма высокое значение. Но в теории ДВС утверждается, что с ростом степени сжатия растет и КПД силовой установки. Короткоходовое перемещение поршня способствует лучшему наполнению.
Система охлаждения ЗМЗ 406 решена по традиционной схеме. Охлаждающая жидкость перемещается помпой ЗМЗ 406 через блок, головку блока и радиатор.
Есть и особенность – использован плоский поликлиновой ремень, исключающий вероятность неожиданного обрыва.
Термостат ЗМЗ 406 позволяет организовать циркуляцию по малому кругу в период прогрева мотора, а при достижении температуры прогрева термостат открывается, пуская охлаждающую жидкость по большому кругу.
Шкив коленвала ЗМЗ 406 передает крутящий момент на вал помпы ЗМЗ 406, которая подает охлаждающую жидкость и в печку автомобиля, поддерживая в холодное время года оптимальный микроклимат в кабине.
Датчик температуры охлаждающей жидкости помогает водителю вести постоянный контроль за температурой.
Двигатель 406 не лишен и системы смазки. Шестеренчатым насосом моторное масло перемещается из поддона картера, под давлением подается на очистку, где в масляном фильтре ЗМЗ 406 удаляются примеси размером более 40 мкм. Очищенное масло принудительно подается в каналы коленчатого вала ЗМЗ 406, движутся внутри коренных и шатунных шеек, обеспечивая стабильную смазку в этих узлах, испытывающих громадные знакопеременные нагрузки. Часть масла под давлением движется и дальше, смазывая поршневой палец. Потом же масло попадает и на поверхность поршня. Поршень взаимодействует с зеркалом цилиндра двигателя ЗМЗ 406 посредством масляной пленки, образующейся в зоне контакта.

Конструкция двигателей ЗМЗ-405

Любой двигатель из семейства 3М3-4О5 представляет собой четырёхтактный бензиновый инжекторный силовой агрегат с рядным расположением цилиндров и поршней. Процесс подачи топливно-воздушной смеси во впускные каналы цилиндров и её зажигание контролируется специальной электронной системой – блоком управления «Микас». Двигатель оборудован системой внешнего образования топливно-воздушной смеси.

Возвратно-поступательные движения поршней преобразуются в движения вращательное при посредстве одного общего на все поршни коленчатого вала. Два распределительных вала имеют верхнее расположение. Система охлаждения мотора – жидкостная, замкнутого типа, с принудительной циркуляцией охлаждающей жидкости.

Система смазки в 405-х двигателях – комбинированная, с автоматической регулировкой температуры машинного масла. Смазывающий материал подаётся к движуще-трущимся деталям мотора под давлением и путём разбрызгивания. Шестерёнчатого типа маслонасос смонтирован внутри масляного картера, прикреплён с прокладкой 2-мя болтами к блоку цилиндров и держателем – к крышке З-го коренного подшипника.

Привод распределительных валов – цепной, двухступенчатый. Первая ступень идёт от коленчатого на промежуточный вал, ступень вторая – от промежуточного вала на распределительные валы. Нижняя цепь ГРМ 3М3-4О5 в автомобилях «ГАЗель» и «Соболь» имеет 7О звеньев, а верхняя цепь – 9О звеньев. Звёздочки цепных передач выполнены из особо прочного чугуна (за исключением стальной ведущей звёздочки второй ступени, которая располагается на промежуточном вале).

На коленчатом вале находится ведущая звёздочка с 2З зубьями, на промежуточном вале – стоит ведомая звёздочка первой ступени с З8 зубьями и ведущая звёздочка второй ступени с 19-ю зубьями, а на распределительных валах размещены звёздочки с 2З зубьями. На торцевых сторонах звёздочки коленчатого вала, ведомой звёздочки промежуточного вала и звёздочек распределительных валов расположены метки установочные. Они служат для чёткой и верной установки фаз газового распределения в циклах работы двигателя.

Промежуточный вал 3М3-4О5 – стальной, двух-опорный, вращающийся во втулках, которые запрессованы в отверстия приливов блока цилиндров, с правой стороны. От перемещений относительно оси промежуточный вал сдерживается упорным фланцем, расположенным между торцом передней шейки вала и ступицей ведомой звёздочки и закреплённым 2-мя болтами на переднем торце блока цилиндров.

Натяжение цепей обеспечивается двумя гидронатяжителями, воздействующими на правые ветви в обеих цепях. При этом, для верхней цепи гидронатяжитель смонтирован в гнезде головки блока цилиндров, а для цепи нижней – в гнезде передней крышки. Гидронатяжители делаются из стали, выполняются в виде плунжерной пары, которая состоит из плунжера и корпуса.

Гидротолкатели в двигателях 3М3-4О5 монтируются на силовой агрегат в «заряженном» положении (когда плунжер сдерживается в корпусе кольцом стопорным). В рабочем положении гидротолкатель функционирует таким образом. Под воздействием пружины и растущего давления масла, которое поступает из масломагистрали, плунжер начинает надавливать на рычаг натяжного устройства. Данный рычаг, поворачиваясь на своей оси, надавливает звёздочкой натяжного устройства на цепь и натягивает её, стабильно удерживая цепь в натянутом состоянии.

Для устранения биений рабочие ветви обеих цепей проходят сквозь пластиковые успокоители. Каждый из этих успокоителей закреплён посредством двух болтов к переднему торцу головки блока цилиндров.

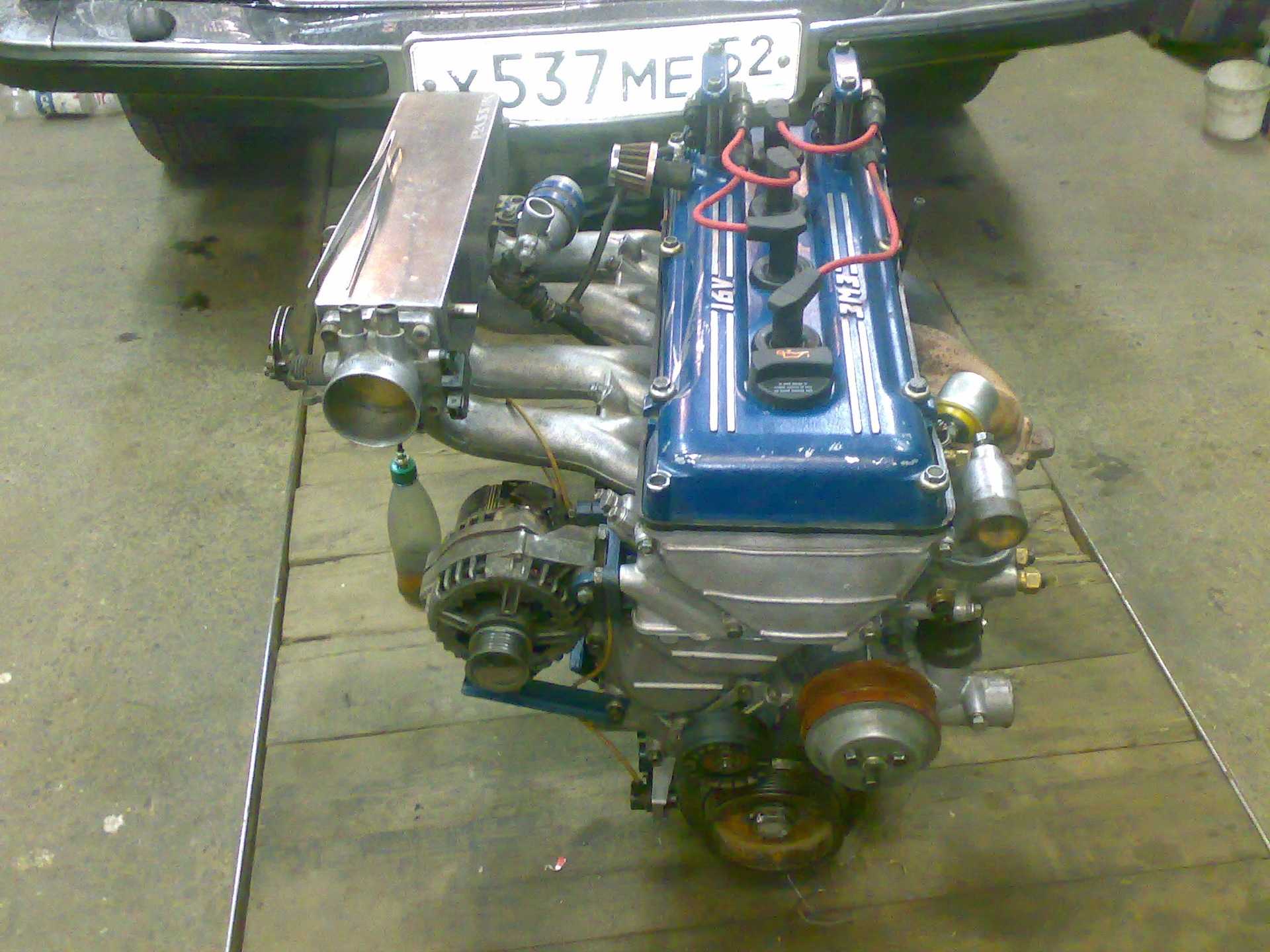

Варианты тюнинга мотора

Изначально двигатель ЗМЗ 406 позволяет увеличить мощность собственными силами до 200 – 250 л. с. Для этого используется механический тюнинг:

установка фильтра нулевого сопротивления;
снижение температуры воздуха во впускном тракте;
замена штатного карбюратора К-16Д Солексом (необходима регулировка винтами качества/количества).

Таким образом, инжекторная модификация ЗМЗ 4062.10 и карбюраторные версии 4061.10, 4063.10 разработаны на основе шведского движка серии Н для грузовиков и представительского класса авто. Допускается тюнинг, прежде всего, для увеличения крутящего момента.

Достоинства инжектора

Как можно понять, 406 двигатель инжектор намного превышает своего карбюраторного собрата по мощностным показателям и экономичности. Однако основное преимущество именно такой установки — в надежности.

Данные моторы не нужно регулировать. Они не часто отказываются работать. Здесь отсутствуют жиклеры как класс, поэтому в системе питания ничего не забьется. Горючее будет поступать прямо в цилиндры. К тому же это очень экономично.

Но и здесь не все так хорошо и радужно. Инжектор имеет свои подводные камни. Если в пути автомобиль выйдет из строя, то водитель вряд ли сумеет починить его самостоятельно. Об этом говорят многочисленные отзывы.

Работа таких моторов полностью контролируется электроникой. Поэтому в случае выхода из строя хотя бы одного из датчиков это обязательно скажется на характеристиках работы мотора. Конечно, если есть возможность установить элементы импортного производства и регулярно проводить ТО, то 406 двигатель (инжектор) будет только радовать своего обладателя.

Двигатель ЗМЗ 402

Самым распространенным мотором, которым могли похвастаться двигатели ГАЗ, был ЗМЗ 402. Выпускался он с начала 1980 и до 2006 года. Сейчас можно встретить исключительно в поддержанном виде.

Данный двигатель ГАЗ является самым распространенным, так как его производили более чем 20 лет, что позволяет с легкостью подыскивать нужные запчасти и проводить ремонт.

От своих предшественников в плане технических характеристик особенно ничем не отличается:

Цилиндр мотора выполнен из алюминия, система питания карбюраторная.
Максимальный объем двигателя – 2115 см. куб.
Данный движок отличается достаточно большим потреблением топлива – до 14 литров на 100 км пробега по городу.
Одним из главных преимуществ данного мотора является его универсальность, благодаря которой его можно использовать практически на всех машинах марки ГАЗ.

Поломки и проведение ремонта двигателя ЗМЗ 402

Несмотря на высокое качество и массовость в производстве мотора Газель ДВС, поломки в нем все-же имеют место быть. К таковым следует относить следующие неисправности:

Одной из самых хрупких деталей в двигателе ЗМЗ 402 является сальник коленвала. Сделан он из обычной веревки, предварительно пропитанной в графитовой смазке. Предел прочности такой детали – до 2500 об/мин. Если превысить данный показатель, то сальник коленвала попросту начнет пропускать масло наружу. Для того чтобы избежать таких неприятных ситуаций с ЗМЗ 402, следует провести замену сальниковой набивки на более качественную, сделанную из прочного материала;
Возможно появление ненормальной вибрации, неестественных звуков и подергиваний во время работы двигателя на холостом ходу. Такие признаки неисправности могут появиться в следствии износа карбюратора, так как его конструкция изначально кривая и является не самым лучшим решением, внедренным в двигатели на Газель. Из-за такой особенности в цилиндры мотора топливо подается неравномерными частями, что приводит к вышеописанной неисправности;
Возникновение нездоровых звуков в моторе во время его работы. В основном владелец автомобиля с двигателем ГАЗ сталкивается с постукиванием в двигателе, что говорит о неисправной подаче топлива через клапан. Для того чтобы избегать подобных неприятностей, следует своевременно проводить регулировку зазоров клапанов. В основном данный автомобиль нуждается в уходе за движком после каждых 15 000 км пробега

Если стук возникает не из-за кривого клапана, то стоит обратить свое внимание на шатунные вкладыши или распределительный вал.

Благодаря широкому распространению, практически любая поломка ЗМЗ 402 может быть исправлена, достаточно узнать причину неисправности и провести качественный ремонт или замену поврежденной части. Именно поэтому двигатели на газель не часто полностью меняют из-за поломки.

Модификации ЗМЗ

Также существует большое количество модифицированных версий моторов ЗМЗ 402, которые массово производились и выпускались под одноименные автомобили.

К самым распространенным следует отнести следующие модификации:

Именно эту модификацию чаще всего можно встретить у автомобилистов в нашей стране. Устанавливается она на Волгах и работает с 92 бензином;

Не самое лучшее инженерное решение для автомобилей с невысокой стоимостью, так как оно содержит в себе ряд сложных инженерных решений, таких как измененный карбюратор и улучшенный коленвал.

Такие нововведения должны были увеличить характеристики, экономичность, уменьшить токсичность двигателя ГАЗ. Но на деле получилось далеко не все так хорошо, не было ожидаемой экономичности, а вся конструкция требовала значительных доработок;

Особенных отличий от модели 402 не имеет, но разработан и используется для машин семейства «Газель».

Другие двигатели

На данный автомобиль устанавливаются следующие двигатели:

УМЗ 4216;
ЗМЗ 402;
ЗМЗ 406;
ЗМЗ 405;
ГАЗ-51,52;
Дизельный движок cummins ISF 2.8 (ГАЗель) и ISF 3.8 (Валдай);
ЗМЗ 4021 (Волга) 76;
ЗМЗ 4052 (Волга) 92Б;
ЗМЗ 511 ( ГАЗ-53 ,3307);
ММЗ Д245 .7Е2 без компрессора с генератором (ГАЗ 3308,3309 с гидравлическими тормозами);
УМЗ 3302 дв 274 ГУР Евро-4 EvoTech;
Также возможна установка японского двигателя на Газель-Бизнес.

Каждый из этих моторов имеет свои особенности, о которых следует узнать при покупке или эксплуатации данного авто, что позволит узнать какой двигатель лучше для современного автомобилиста.

Отличие инжекторной и карбюраторной топливной системы

406 инжектор в несколько раз экономичнее карбюратора двигателя ЗМЗ 406. Карбюратор готовит горюче-смазочную смесь внутри корпуса. Затем эта смесь засасывается впускным коллектором. Это делается за счет получившейся разницы давления. Масло, воздух и горючее распределяются по равным частям. У карбюратора нет электронной системы, которая бы регулировала впрыск.

Так как нет датчиков, которые могли бы регулировать попадание смеси в камеру сгорания, то она всегда поступает в камеру в одинаковом количестве: на холостом ходу и на максимальных оборотах. В результате расходуется большое количество бензина, а в атмосферу поступают вредные газы.

Порядок работы инжектора немного другой. Инжектор в переводе с английского – это впрыскиватель. Устройство оборудовано электронным датчиком, который регулирует количество смеси во время впрыска. Таким образом, если нужно, чтобы на холостом ходу впрыскивалось малое количество бензина, то именно столько поступает в камеру сгорания.

В карбюраторных моделях эксплуатировались карбюраторы типа К151. Свеча располагалась по центру. Когда производители стали изготавливать двигателя ЗМЗ 406 на инжекторе, то блок цилиндров стали ставить чугунный. Так делалось потому, что увеличились обороты и мощность силового агрегата.

Система управления стала комплексной. Это позволило корректировать угол опережения зажигания, количество подачи топлива. Двигатель перестал часто детонировать. Благодаря этому, увеличилось его долголетие.

Был также уменьшен поршень и его палец. По весу они тоже изменились и стали легче. Мотор потерял два или три килограмма в весе. Это сказалось на увеличении мощности всего автомобиля.

Для изготовления коленчатого вала, шатунов, болтов и других элементов стали использовать прочные материалы. Система охлаждения осталась той же. А система смазки у мотора комбинированная. То есть гидротолкатели смазываются под давлением, а стенки цилиндров за счет разбрызгивания.

Картер вентилируется принудительно. Коленчатый вал имеет пять опор. А концы коленвала поджимаются прорезиненными сальниками.

Обслуживание

Обслуживание движков ЗМЗ 406 всех модификаций проводится одинаково. ТО-0 делается после пробега в 2500 км. Каждое последующее техническое обслуживание необходимо проводить каждые 15 000 км при эксплуатации на бензине и 12 000 км — для газа.

При проведении планового технического обслуживания выполняется замена смазочной жидкости и фильтров. Каждые 65-70 тыс. км необходимо менять ремонтный комплект ГРМ. На ЗМЗ 4062 устанавливается цепь и башмак, а также ведущая и приводная звёздочки.

Каждое второе техническое обслуживание требует проверки систем, таких как клапанный механизм, состояние электронного блока управления силовым агрегатом, а также работоспособность датчиков. Регулировка клапанного механизма проводится спустя 50 000 км, или раньше по необходимости.

В движок рекомендуется заливать полусинтетическое масло с маркировками 5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40. Для смены масла понадобиться 5,4 литра, которые заливаются в силовой агрегат. Как показывает практика, большинство автомобилистов выполняют техническое обслуживание мотора самостоятельно.

Немного об истории моторов ЗМЗ-405

На рынке ЗМЗ-405 дебютировал в 2000 году: этим мотором была оснащена новая «Волга» – ГАЗ-3111. Машина, на которую возлагали большие надежды, получилась чрезвычайно красивой, без сомнения харизматичной, но дорогой и неконкурентоспособной. Всего за три года мелкосерийного производства было сделано всего лишь около пятисот таких автомобилей представительского класса. До полноценного серийного выпуска эта интересная модель, к сожалению, так и не добралась.

Но четырёхцилиндровые рядные моторы ЗМЗ-405 пригодились ОАО «ГАЗ» для «ГАЗелей» и «Соболей» – действительно массовых, «народных» машин, спрос на которые всегда был стабильно высоким. 28 апреля 2004 года ЗМЗ-40522, сделанный для «ГАЗели», стал 13-миллионным двигателем марки ЗМЗ, выпущенным за всю историю предприятия. ЗМЗ-405 ставился на следующие модификации «ГАЗелей» и «Соболей»: ГА3-ЗЗО2, ГА3- 27О5, ГА3-27О57, ГА3-ЗЗО21, ГА3-З221З, ГА3-З221З7, ГА3-ЗЗО2З2, ГА3-2З10, ГА3- 2З1О7, ГА3-2217, ГА3-22177, ГА3-2752, ГА3-27527. Горьковский автозавод стал единственным потребителем двигателей ЗМЗ-405, оставаясь им вплоть до 2009 года.

«Несбывшаяся мечта» – новая «Волга» ГАЗ-3111, первая машина с двигателем ЗМЗ-405.

В это время сложилась, на первый взгляд, парадоксальная ситуация: ГАЗ отказался от моторов ЗМЗ и стал устанавливать на свои автомобили двигатели Ульяновского моторного завода. УАЗ же, наоборот, стал потребителем продукции Заволжского моторного завода, который, как известно, расположен в Нижегородской области. Дело в том, что Горьковский автозавод и УМЗ вошли в состав промышленной группы «ГАЗ», а УАЗ и ЗМЗ – в состав .

В сентябре 2009 года было подписано соглашение о проведении работ по адаптации модификации двигателя ЗМЗ-40524.10 к автомобилю Fiat Ducato. Данные работы были успешно проведены, и в марте 2010 года этому проекту было дано официальное начало. Но потом «Соллерс» перестал собирать «Фиат Дукато» в России, и это перспективное начинание заглохло.

Таким образом, в 2010-е годы без «ГАЗелей» семейство ЗМЗ-405 осталось не у дел. На УАЗы ставятся тоже заволжские двигатели, но другого семейства: ЗМЗ-409.

Отличие инжекторной и карбюраторной топливной системы

В течение первого десятилетия выпуска ЗМЗ 406 двигатель карбюратор отвечал за приготовление рабочей смеси. Сейчас же выпускается инжекторная модификация этого мотора.

Использование инжектора облегчила запуск, улучшила приемистость и снизила расход топлива. В чем же здесь причина?

Из теории ДВС известно, что повышение производительности карбюратора зависит от частоты вращения коленчатого вала. Повышение расхода горючей смеси идет по мере нарастания этого показателя. Резкое нажатие на педаль акселератора приводит к тому, что в карбюраторе ЗМЗ 406 увеличивается относительное содержание паров бензина. Коэффициент избытка воздуха несколько снижается, что ведет к росту крутящего момента и повышению частоты вращения коленчатого вала.

Двигатель ЗМЗ 406 инжектор работает несколько иначе. Здесь помогает микропроцессор, который четко реагирует на положение педали управления. При необходимости повышения оборотов и легком нажатии на педаль осуществляется впрыск большего количества топлива в цилиндр. Временной промежуток между нагрузкой и ее коррекцией в любом инжекторном двигателе сокращается в несколько раз. Это повышает приемистость, позволяет улучшить динамику Газели или Волги (в зависимости на каком автомобиле установлен ЗМЗ 406 инжектор).

Это вело к необходимости периодической продувки, а часто и механической прочистки отверстий малого диаметра. Конечно, если в дороге инжекторная система откажет, то самостоятельно её починить сумеет не каждый водитель.

Обзор неисправностей и способы их ремонта

В силу конструкционных особенностей мотор ЗМЗ 406 гнет клапана только при перескакивании цепи. Причем, повреждаются они друг о друга (впускные и выпускные при одновременном подъеме), а не о поршни. При обрыве цепи такой неприятности не случится.

Поскольку устройство ДВС частично скопировано с СААБ, а частично сохранена конструкция ЗМЗ 402, для него характерны неисправности:

Высокие обороты ХХ	1)поломка датчиков 2)нет контакта регулятора ХХ 3)порваны шланги картерной вентиляции	1)замена датчиков 2)восстановление контакта 3)замена шлангов
Отказ цилиндра	1)неисправность ЭБУ 2)выход из строя катушки 3)пробой наконечника свечи 4)поломка форсунки	1)замена блока управления 2)ремонт катушки 3)замена наконечника 4)ремонт/замена форсунки
Неустойчивая работа ДВС	1)подсос воздуха 2)вода в топливном баке	1)восстановление герметичности, замена прокладок 2)слив бензина, просушивание бака
Мотор не запускается	1)выход из строя системы зажигания 2)нарушена подача топлива	1)замена катушки, контакта 2)замена фильтра, клапана редукционного, регулировка фаз, замена топливного насоса

Силовая установка ЗМЗ 406

Агрегат вышел в свет в 1997 году, после многочисленных испытаний и доработок. Это был бензиновый мотор, на котором конструкторы Заволжского завода впервые применили впрыск топлива. За свою высокую надёжность, экономичность, технические показатели, двигатель пользовался большой популярностью у потребителей и довольно долго был основной силовой установкой на многих автомобилях марки ГАЗ. Были и недостатки, к числу которых можно отнести:

Шум цепи газораспределительного механизма, по причине выхода из строя гидравлической натяжки.
Увеличенное потребление масла, вследствие быстрого износа маслосъёмных колец и сальников клапанов.
Проблемы с гидравлическими компенсаторами клапанов, поршневыми пальцами, поршнями, вкладышами, шатунами и т.д.

Разработчики понимали, что движок нуждается в модернизации и доработке, поэтому вскоре ему на смену вышел двигатель 405.

ЗМЗ 406 характеристики установки:

Период производства — 1997-2008;
Блок цилиндров, материал — чугун;
Питание — от инжектора или карбюратора;
Тип — рядный;
Цилиндры, количество, штук — 4;
Клапана, количество, штук — 16;
Поршень, ход, мм — 86;
Цилиндр, диаметр, мм — 92;
Сжатие — 9,3;
Объём, см 3 — 2286;
Мощность, л.с. — 145;
Момент, Нм — 201;
Топливо — бензин, АИ-92;
Соответствие экологическим нормам — Евро 3;
Масса ДВС, кг. — 187;
Расход топлива, литров на сотню (город) — 13,5;
Ресурс мотора, км. — 150000.

В блоке цилиндров силовой установки выполнены каналы для охлаждающей жидкости, которую нагнетает насос. Привод насоса расположен в передней части мотора, кроме того, здесь же находятся приводы насоса гидравлического усилителя руля и генератора.

Головка блока цилиндров алюминиевая, с запрессованными чугунными сёдлами и направляющими втулками клапанов. Клапана не нуждаются в регулировке, поскольку двигатель оснащён гидравлическими толкателями.

Конструкция

Итак, двигатель 406 — это 16-клапанный, четырехцилиндровый, рядный бензиновый двигатель. Он был оборудован электронной системой управления впрыском. Как уже говорилось выше, их устанавливали на автомобили ГАЗ 3110 и 3302.

Данный двигатель имеет особенности конструкции. Это расположенные вверху в ГБЦ распределительные валы. Каждый цилиндр имел по 4 клапана. Инженеры значительно повысили степень сжатия. Теперь она составляла 9,3. Этого удалось достичь благодаря замене камеры сгорания со свечами зажигания, расположенными по центру, а также применением новой системы впрыска. Еще в новом моторе заменили привычную карбюраторную систему питания.

Регламент обслуживания ЗМЗ 406 2,3 л/100 л. с.

Согласно требованиям производителя, обслуживается двигатель ЗМЗ 406 в следующем порядке:

осмотр цепи ГРМ через 30000 пробега, замена через 100000 км;
замена масла и фильтра после 10000 км;
замена ОЖ примерно раз в два года или 30000 пробега;
подзарядка аккумулятора каждую осень, замена после 50000 км;
свечи зажигания хватают на 60000 пробега;
фильтр топливный приходит в негодность после 30000 км, воздушный – 20000 км;
катушки зажигания выходят из строя после 50000 пробега.

Ремонт ЗМЗ 406

Производитель рекомендует использовать для движков качественную смазку, чтобы исправно работали гидрокомпенсаторы и маслонасос. Изначально система охлаждения имеет слабые места – радиатор и термостат. Все навесное оборудование высокоресурсное, за исключением помпы, полимерный ротор которой служит около 30000 км. Из-за большого веса мотора своими руками произвести капремонт очень сложно в гараже без тельфера.
