Подробная схема двигателя змз 406

Дальнейшая модернизация

Планам по увеличению объемов продаж не суждено было осуществиться. Причин тому несколько:

Достаточно высокие расходы на эксплуатацию автомобиля ГАЗ при низкой функциональности;
Устарелость конструкции с точки зрения пассивной безопасности;
Плохая стойкость кузова к коррозии;
Отсутствие функций комфорта.

Схема проводки ГАЗ 31105 с силовым агрегатом Daimler Chrysler соответствовала европейским стандартам

Все это вынудило автопроизводителя заняться глубоким рестайлингом, в результате чего в 2004 году появилась модель ГАЗ 31105.

Среди ее особенностей следует отметить:

Силовой агрегат DOНC объемом в 2,4 л от компании Daimler Chrysler;
Электронную педаль дроссельной заслонки;
Новую панель приборов, переделанную под требования безопасности;
Вынесенный на водительскую дверь пульт управления стеклоподъемниками и регулировкой наружных зеркал;
Новые передние фары и задние фонари;
Кондиционер.

Все это привело к тому, что схема электропроводки ГАЗ 31105 кардинально изменилась. Автомобиль хотя и стал более похожим по функциональности на иностранные аналоги, тем не менее, не смог конкурировать с ними.

Оригинальное фото электрооборудования ГАЗ 31105 с мотором Daimler Chrysler

https://youtube.com/watch?v=ZybSwGzTkf8

Конструктивные особенности двигателя ЗМЗ 406 инжектора

Двигатель 406 инжектор отличается определенными особенностями в конструкции:

Распределительные валы расположены в верхней части головки блока цилиндров.
В состав каждого цилиндра входит четыре клапана.
Увеличенный показатель степени сжатия, равный 9,3.
Замена карбюраторной системы питания на иную, более совершенную конструкцию.

Степень сжатия увеличена как за счет использования свечей зажигания, расположенных в центральной части камеры сгорания, так и благодаря применению системы впрыска принципиально другого вида. Сгорание топлива наиболее полное. Привычная карбюраторная система питания здесь также изменена.

В моторах Газель 406 инжекторах новой версии блоки цилиндров изготовлены из прочного чугунного литья вместо привычного алюминия. Конструкция головки блока цилиндров (ГБЦ) не предусматривает вставные гильзы, ей присущи более высокие показатели жесткости и стабильность зазоров.

Инженерами предусмотрено ощутимое снижение поршневого хода, теперь он равен 86 мм. Уменьшен весовой параметр поршней и пальцев за счет использования более технологичных современных материалов. Современные качественные материалы также используются при изготовлении коленчатого вала, шатунов и других деталей.

Для привода валов распределительных используется оригинальная цепная конструкция, оснащенная гидравлическими натяжными устройствами, срабатывающими в автоматическом режиме. Новый мотор не требует постоянной регулировки необходимых зазоров.

При помощи новой системы управления силовым агрегатом усовершенствована система зажигания, дозирование подачи топлива, корректировка угла зажигания.

Чистка рхх змз 406

Принцип работы РХХ

Если на вашем автомобиле стали появляться признаки повышенного или неравномерного холостого хода двигателя с непроизвольной его остановкой, а также вы стали подыгрывать педалью газа при заводке, то одной из причин, может быть неправильная работа Регулятора Холостого Хода(РХХ).

РХХ это обычный шаговый двигатель, состоящий из четырех обмоток, расположенных под прямым углом относительно друг друга и кольцевого магнита. Шаговый эл.мотор двигает(закрывает или открывает) запорный клапан(цилиндр), регулирующий подачу воздуха на впуске, минуя дроссельную заслонку по дополнительному каналу РХХ, и тем самым поддерживая необходимый холостой ход при пуске двигателя и его прогреве, а также при торможении или при включение дополнительных электрических приборов, которые могут вызвать просадку напряжения:кондиционер, фары и т.д.

Т.е. РХХ является обычным исполнительным механизмом, получающий необходимый управляемый сигнал от ЭБУ. Двигатель РХХ вращается на закрытие или, наоборот, открытие запорного клапана с заданным количеством шагов. ЭБУ считывает шаги от полностью закрытого запорного клапана до стопора.

Выявить неисправность РХХ диагностическим прибором не всегда представляется возможным, так как причина слишком высоких оборотов при пуске, или, наоборот, самопроизвольное глушение двигателя на холостых оборотах, может быть вызвана неисправностью, связанной с механической части РХХ. Червячная передача ротора двигателя может в каком то положении проскакивать и ЭБУ будет некорректно считывать количество шагов.

В РХХ находится, регулирующая поток воздуха, металлическая заслонка в виде цилиндра, которая, при загрязнении или повреждении, будет заедать или клинить, и это тоже вызовет некорректную работу всей электронной системы.

При пуске холодного двигателя, Электронный блок управления(ЭБУ) получает сигнал от Датчика массового расхода воздуха (ДМРВ) о количестве воздуха поступаемого в систему, сравнивает его с сигналом приходящим от Датчика температуры охлаждающей жидкости (ДТОЖ), и на основе этих данных, формирует сигнал и подает его на форсунки. Если, в этот момент, воздуха недостаточно для создания требуемой топливной смеси при заданных оборотах и температуре, то ЭБУ подает сигнал РХХ на большее открытие запорного клапана, и в камеру сгорания подается дополнительный воздух. Двигатель начинает работать на повышенных оборотах, поглощая больше топлива и воздуха.

: Если РХХ не исправен, то приходится держать педаль газа в нажатом состоянии, подавая дополнительное количество воздуха на впуск и, соответственно, еще больше бензина в топливную рампу, так как ЭБУ начинает принимать высокий сигнал с ДПДЗ.

Ошибки водителей

Из-за вечного желания улучшить свой агрегат многие стараются чересчур сильно и в итоге просто убивают двигатель. Какие ошибки не стоит допускать, работая с силовым аппаратом серии 406? Двигатель, цена на который варьируется в пределах 100 тыс. рублей, лучше лишний раз не оптимизировать.

Не стоит прислушиваться к совету неопытных водителей, которые предлагают снизить массу маховика. Это приведет лишь к ненужным проблемам, а не к увеличению мощности. Завихрители воздуха – лишние. Слушать специалистов, которые предлагают установить их, не нужно. Если их использовать, то мощность пропорционально сократится. Скорость автомобиля не повышается при нагреве воздуха на впуске. Надежность двигателя упадет, если добавлять капельками воду во впускной тракт. Конструкторы, наоборот, стараются максимально отделить жидкость от топлива, ведь, попадая в него, она способствует началу коррозии. Некоторые рекомендуют ставить электронатяжитель, чтобы изменить технические характеристики двигателя. Однако он не только стоит огромных денег, но и полностью убивает силовой агрегат. И это еще далеко не все (но самые распространенные) ошибки, допускаемые водителями.

ЗМЗ-406

Кто может поспорить с тем, что большое количество перевозок осуществляется на автомобилях ГАЗа? На «Газелях» чаще всего установлен двигатель 406. Карбюраторный силовой агрегат выпускается в двух модификациях. Инжекторный – только в одной. Какие плюсы есть у данного двигателя? Он достаточно мало расходует горючего при своей высокой мощности. А также агрегат прослужит достаточно длительное время, но только лишь в том случае, если за ним будет выполнен надлежащий уход. Среди минусов особо остро чувствуется то, что двигатель восприимчив к качеству моторного масла. Если уж работает на каком-то определенном типе, то лучше особо не экспериментировать. Существует проблема заторможенной работы вентилятора, что ведет к перегреву. Система, которая должна регулировать температуру, немного нестабильна. А так как перегрев может привести к взрыву, следует внимательно следить за этим. Выпускаться эта модель двигателя стала с 1996 г. и по сей день известна как долговечный и надежный агрегат.

Ошибки водителей

Установка 406 двигателя на газель

Хочу описать процесс установки данного мотора на а/м Газель старого образца. В ходе установки столкнулся с некоторыми вопросами на которые не смог найти ответов, но в ходе размышлений неприятности были устранены. Может кому- нибудь будет полезна данная информация.

По счастливой случайности в моих руках оказалась волга с 406 перебраным мотором, который за всего за 15 тысяч согласились мне продать, причем предварительно я покатался на машине и меня все устраивало. Итак первым делом начался разбор Волги.

В итоге я вынул двигатель в таком виде

Единственный штекер, отсоединенный от проводки Волги, оказался разъем блока управления двигателем

Я этот разъем не использовал и провода идущие от него к датчикам убрал из системы, так как точно такие же провода уже идущие на приборную панель у меня уже были и расположены, причем так же с левой стороны, датчики абсолютно одинаковые, просто подключаем родные провода.

Сцепление на 406 моторе с другой стороны в отличие от 402. Пришлось покупать новую трубку( приблизительно метр ) и прокладывать на другую сторону.

место для бензонасоса и топливного фильтра выбрал такое:

Вот и появилось свободное время описать процесс смены двигателя. Машинка 1999 г. выпуска досталась мне с 402 двигателем. По звукам было понятно, что в двигателе куча лишних гаек и болтов. Так и ездил мучаясь. По случаю подвернулся 406 двигатель. Сама машина пошла в утиль. Сколько пробег и как работал движок раньше, не знаю. Было принято решение капиталить 406, и ставить его вместо своего 402. Итак, что нужно снять с донора: — сам двигатель с навесным (генератор, стартер и тд) — ЭБН с креплением — шланги с пружинами если они не сгнили, трубки бензопровода, трубки сцепления (от главного до рабочего) — РЦС, вместе со шлангом и кронштейном крепления шланга к кузову — косу МИКАС, а так же по возможности остальную проводку — радиатор охлаждения, вентилятор — и другое что еще послужит и подождет замены.

После полной разборки 406 двигателя началось отмывание деталей. Далее блок, коленвал, головка, поршни в сборе были отданы на расточку. На удивление коленвал был даже в допусках и его не трогали. Работа заняла меньше недели, обошлась в 10 000 рублей. На выходе я получил: расточенный блок, в него поршни, новые пальцы в расточенные шатуны, новые кольца, новые коренные и шатунные вкладыши, шлифованную головку, собранную с новыми клапанами. Все это дело было залито маслом и отложено до новогодних каникул.

Двигатель ЗМЗ 406 впервые был установлен на автомобиль «Волга» в 1994 году в качестве опытного экземпляра, а разработан гораздо раньше. С тех пор у мотора было множество различных модификаций, он зарекомендовал себя как надежный силовой агрегат, обладающий отличными техническими характеристиками. Первые модели «Газели», которые пошли в серию с того же 1994 года, поначалу комплектовались хорошо проверенным мотором ЗМЗ 402.

Так выглядит установленный на Газель двигатель ЗМЗ 406

Электросхема ГАЗ-3110 с 402 и 406 инжекторным двигателем

Электрическая схема автомобиля ГАЗ 3110 особой сложностью не отличается, но она может быть разной в зависимости от типа устанавливаемого двигателя. Схема ГАЗ 3110 с установленным двигателем ЗМЗ 406 несколько сложнее, так как она оснащена электронной системой управления двигателем.

Схема системы зажигания двигателя ГАЗ 3110

Электрооборудование ГАЗ 3110

Как и в любом автомобиле, в электросхеме ГАЗ 3110 есть автомобильная проводка с разъемами, различные реле и датчики, предохранители, приборы, а также источники и потребители энергии. Источниками энергии являются генератор и аккумулятор, к потребителям относятся:

Стартер; Схема конструкции стартера для Газ 3110
Моторчики печки и стеклоочистителя;
Звуковые сигналы;
Приборы освещения;
Элементы системы зажигания;
Магнитола, сигнализация, а также другие потребители, установленные пользователем.

На Волге 3110 установлен электронный спидометр. Следует отметить, что на предыдущей модели ГАЗ 31029 спидометр оснащался механическим приводом (тросиком). Также в отличие от 31029 на модели 3110 появился тахометр.

Но на ГАЗовской машине сразу заработать новое устройство без проблем не может, и поэтому со спидометром и тахометром возникали различные неполадки.

У тахометра в первых моделях отмечалась следующая недоработка – стрелка прибора дрожала, показывая количество оборотов. В дальнейшем производитель довел прибор до ума, а владельцам первых авто приходилось своими руками устранять недоделки – впаивать в схему тахометра дополнительный резистор.

Тахометр от Волги 3110

Генератор

Генератор предназначен вырабатывать ток, столь необходимый для питания всех потребителей электроэнергии в автомобиле. В зависимости от модели двигателя, генераторы на «Волгу» устанавливались разные. Мотор ЗМЗ 402 комплектуется генератором на 65 Ампер, а вот у ДВС ЗМЗ 406 мощность генераторов различная, и ток они тоже вырабатывают разный – от 72 до 120 Ампер. Основные производители электрооборудования для «Волги» – «СтартВольт», «Прамо», LKD, КАТЭК, «Динамо».

Стартер

С помощью стартера запускается двигатель, и от того насколько он исправен, зависит, поедет автомобиль или нет. Для моторов 3110 стартеры выпускают многие производители, и они также различаются по мощности.

Так выглядит стартер для автомобиля Волга 3110

Блок предохранителей

На автомобиле ГАЗ 3110 блок предохранителей находится на панели приборов со стороны пассажира. Устроен он чрезвычайно просто – представляет собой две колодки с плавкими предохранителями на 10,15 и 20 Ампер.

Так выглядит блок предохранителей для ГАЗ 3110

Система зажигания

Системы зажигания моторов ЗМЗ 402 и ЗМЗ 406 совершенно разные. В карбюраторном 402-ом моторе присутствуют трамблер, коммутатор и катушка зажигания, а на 406-ом зажиганием управляет электронный блок.

На ЗМЗ 406 трамблера и катушки с коммутатором нет, зато есть различные датчики – распредвала, коленвала, расхода воздуха, дроссельной заслонки, холостого хода.

Неисправности электрооборудования

«Волги» никогда не отличались особой надежностью, и электрооборудование на машине далеко не идеальное по качеству. Какие в основном неисправности электрической части встречаются на ГАЗ 3110:

Электрическая схема стеклоочистителя Волги 3110

На 406-ом моторе: часто «летит» генератор, не всегда его хватает и на 50 тыс. км;
не слишком надежен блок управления двигателем;
часто выходит из строя ДМРВ отечественного производства;
не отличаются высоким качеством датчик фаз – из-за него увеличивается расход топлива.

На 402-ом двигателе:

Перегреваются и выходят из строя коммутаторы;

Катушка зажигания не лучшего качества, недаром автовладельцы с собой в запасе возили коммутатор и катушку в багажнике авто.

Электропроводка тоже нередко подводит хозяев 3110 – ненадежные контакты могут быть в любом соединении. Случаются из-за проводки и пожары в моторном отсеке, правда, чаще виноваты в этом сами автовладельцы. Если под капотом грязь и масло, а с топливных шлангов подтекает бензин, никакая машина не выдержит такого халатного обращения с ней.

Электропроводка на автомобиле ГАЗ 3110

ЗМЗ-406

Основные особенности ДВС ЗМЗ 406

Силовой агрегат 406 модели, Заволжского завода, выпускающего автомобильные моторы, смело можно назвать пионером отечественного моторостроения. Именно на двигателе ЗМЗ 406, впервые использовались некоторые передовые технологии лидеров мирового машиностроения. Но обо всём этом по порядку.

Блок цилиндров

Блок цилиндров ДВС отлит из особо прочного чугуна. Из-за этого общая масса изделия увеличилась, зато нет необходимости использовать сменные гильзы (цилиндры). Так же, в пользу чугуна, как материала изделия можно отнести особую жёсткость и прочность конструкции.

Система DOHC

Впервые в отечественном моторостроении, в системе газораспределения двигателя используется система DOHC. Где имеется два вала верхнего расположения. Один вал имеет восемь клапанов и отвечает за впуск горючей смеси. Второй вал с восьмью клапанами отвечает за выпуск отработанных газов.

Головка блока цилиндров

В итоге каждый отдельный цилиндр имеет два клапана на выпуск, и два на впуск. ЗМЗ 406, был первым отечественным силовым агрегатом, на который устанавливалась шестнадцати клапанная ГБЦ. Увеличенное вдвое количество клапанов, по сравнению с предыдущими моторами, повышает возможность продувки камеры сгорания, во время выпуска выхлопных газов. А во время наполнения цилиндров горючей смесью умножается коэффициент наполняемости.

Клапана ГБЦ на данном движке обустроены гидротолкателями. Этот механизм применяется первый раз в отечественном моторостроении. Гидравлические толкатели, производят автоматическую регулировку тепловых зазоров в клапанах, тем самым исключая периодическую, ручную регулировку клапанов.

Привод ГРМ

Привод ГРМ здесь цепной. Ресурс цепи по заявкам производителей 200 тыс., км. Известны случаи службы цепи в период 500 тыс., км. Но бывали случаи, когда цепь ГРМ рвалась менее чем через 100 тыс., км. Поэтому нужно осматривать цепь ГРМ на предмет механического износа и повреждений после пробега в 70 тыс., км. Однако если цепь порвётся больших повреждений не будит, 406 мотор клапана не гнёт. Привод ГРМ двухступенчатый, от звёздочки коленвала приводиться в работу первый вал распределения горючей смеси, а от него приводиться в работу вал отвечающий за выпуск выхлопных газов.

Так же, именно на ЗМЗ 406 впервые в российском моторостроении использовался гидронатяжитель цепи. В его функции входит поддержание оптимального напряжения, для привода ГРМ. Впоследствии данное новшество прописалось на многих силовых агрегатах.

Другие особенности

Особенностью данного мотора является малый ход поршня 86 мм., по сравнению с диаметром цилиндра в 92 миллиметра. Такая конструкция поспособствовала повышению степени сжатия. Степень сжатия ЗМЗ 406 составляет 9.3:1. Такой подход способствует росту КПД силового агрегата.

Так же, новшеством на движке ЗАЗ 406 является применение инжекторный системы питания и применение электронной системы, управляющей впрыском топлива и бесконтактной системой зажигания

Преимущества конструкции инжекторного типа

Благодаря проведенным усовершенствованиям в конструкции двигателя, произошли ощутимые изменения в характеристиках обновленного силового агрегата:

Повышение мощности.
Увеличение крутящего момента.
Снижение расхода горючего.
Улучшение показателей токсичности выхлопных газов.

Технические характеристики инжекторного двигателя внутреннего сгорания (ДВС):

Объем цилиндров равен 2,3 литра.
Направление вращения коленчатого вала — вправо.
Максимальная мощность, которую способен развить двигатель ЗМЗ 406 инжектор, равна 110 лошадиных сил.
Марка потребляемого топлива — бензин 92.
Топливо впрыскивается непосредственно в трубу.
Смазочная система работает по принципу принудительного равномерного разбрызгивания масла под давлением на трущиеся поверхности рабочих деталей.

Мотор охлаждается принудительным способом при помощи охлаждающей жидкости тосола или антифриза.

Установка инжекторного двигателя

Переделка на 406-ой двигатель инжектор уже будет немного сложнее – дополнительно придется устанавливать электрический бензонасос, приспосабливать новый корпус воздушного фильтра.

Установка электрического бензонасоса на мотор ЗМЗ 406

Если не заморачиваться с установкой электробензонасоса внутри топливного бака, то монтаж его не доставит больших хлопот. Лучше купить выносной бензонасос фирмы Bosch, он будет гораздо надежнее ГАЗовской детали. Монтируется насос под днищем около бензобака – его необходимо врезать в топливопровод и протянуть к клеммам на моторчике два провода. Один из проводов должен быть массовым, другом – с питающим напряжением 12 Вольт. Питание подается через реле, так что реле тоже придется купить и где-нибудь закрепить на автомобиле.

Комплектация электрического бензонасоса

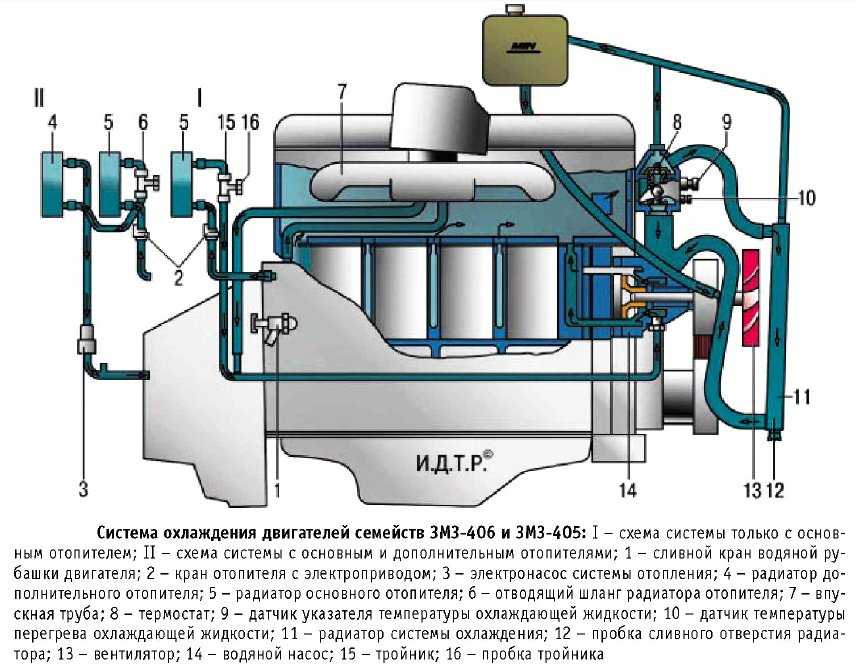

Особенности системы охлаждения ЗМЗ 406

Система охлаждения рассматриваемого движка выполнена в традиционном стиле. Жидкость охлаждения перекачивается водяным насосом через БЦ, головку БЦ, радиатор. В системе применяется поликлиновый ремень плоской формы. Такой ремень исключал возможность непредвиденного обрыва.

В систему включён термостат. Он направляет поток охлаждающей жидкости по большому, либо по малому кругу, в зависимости от температуры прогрева двигателя. Так же, при необходимости помпа 406 подаёт жидкость охлаждения в печку, обеспечивая тем самым тепло и комфорт в салоне автомобиля. В систему включён температурный датчик, постоянно указывающий температуру жидкости охлаждения. Он даёт возможность водителю, постоянно вести контроль за температурой ДВС.

Двигатели семейства ЗМЗ 406 на «Газели»

Мотор ЗМЗ 406 имел много преимуществ перед 402-ым ДВС:

Обладал хорошей динамикой и мощностью;
Не имел больших проблем с расходом масла. По крайней мере, масло через задний коренной сальник текло крайне редко, в отличие от ЗМЗ 402;

Задний коренной сальник на двигателе ЗМЗ 406

Сейчас много обладателей старых версий «Газелей» с 402-ым мотором уже сменили ДВС на более современный силовой агрегат. Причем, устанавливают автовладельцы не только карбюраторную версию ЗМЗ 4063.10. Можно также поставить более современный ЗМЗ 405 инжектор, только дополнительно потребуется внесение изменений в электрическую часть автомобиля.

Электронная система зажигания

Полностью российская разработка электронной начинки в настоящее время практически унифицирована и может устанавливаться различная версия этого электронного блока. Следует отметить, что программное обеспечение должно быть заложено учитывая технические характеристики конкретного двигателя.

Газель с двигателем 4061.10 была рассчитана на эксплуатацию на 76 бензине и 406 двигатель имел пониженную степень сжатия, соответственно, требовались прошивки, обеспечивавшие стабильную работу двигателя на этом топливе.

Электронные блоки зажигания для силовых агрегатов не взаимозаменяемые с другими сериями моторов. Т.е. блок для 405 не подойдет для установки на газель, оборудованную 406 движком.

Оригинальное решение

А что если не бегать по магазинам и не тратить время и средства, а приобрести автомобиль-донор под разборку? Например, Волгу 3102 выпуска 1999-2004 годов. Довольно ухоженные авто гаражного хранения нам не нужны из-за высокой цены, лучше ориентироваться на бюджет переделки, подбирая доступные варианты.

Донорский автомобиль еще можно купить у первых владельцев по сходной цене

Реальный случай

Недолгие поиски оказались удачными – в нашем распоряжении оказался хороший автомобиль 2002 года. Цена вопроса – 12500 рублей. А поскольку вся Волга 3102 нам не нужна, а лишь ее инжекторная электропроводка — Газель 406 ведь на бензине, то машина-донор была подвергнута разборке и распродаже.

За короткий срок удалось реализовать:

Фары за 580 рублей;
Передний и задний бамперы за 700 рублей;
Выручили от сдачи в в чермет самой машины порядка 3600.

В то же время себе оставили все требуемые для переделки запчасти, и узлы:

собственно сам мотор;
коробку передач;
понравились сиденья,
электростеклоподъемники передних дверей;
стеклоочистители и мотор печки;
всевозможные мелочи, типа винтиков, хомутиков, патрубков и шлангов.

И, конечно же, волговская схема проводки — Газель на мотор 406 она подойдет с небольшими переделками разъемов подключения (см. что такое проводка в машине).

При прокладке волговской проводки можно руководствоваться данной схемой

Переделка

При детальном рассмотрении ситуации — не так уж все и сложно.

Отличия проводки Газели и купленной Волги лишь в:

разъемах подключения к проводке Газели (см. статью Принципиальная схема электропроводки ГАЗель);
длине проводов от блока управления к датчикам;
местом выхода жгута проводки к колодке диагностике;
цепи бензонасоса;
отличается и схема проводки на Газель 406 по обмотке возбуждения генератора и его питания от АКБ.

Но все решаемо путем замены и надежной изоляции контактных разъемов. Видео в этой статье позволит визуально увидеть некоторые нюансы работы по установке газового оборудования.
