Момент затяжки гбц змз 406 двигатель газель динамометрическим ключом

Установка поршней умз 4216

Здравствуйте Уважаемые друзья! Продолжая, капитальный ремонт двигателя, мы с Вами в этой статье разберемся с поршневыми кольцами. Да, мы посветим поршневым кольцам целую статью, потому что поршневые кольцо это один из важнейших деталей двигателя. Давайте разберемся чем чревато изнашивание поршневых колец. Упругость поршневых компрессионных колец, сжатых стальной лентой до зазора в стыке 0,4 мм, должна быть 17,5 — 25,0 Н. С увеличением изнашивания нару­шается правильная геометрическая форма гильз цилиндров, увеличива­ются зазоры в стыках колец, зазоры между кольцами и кольцевыми канав­ками в поршне; упругость колец силь­но падает. Все это приводит к наруше­нию их герметизирующих свойств. С увеличением изнашивания возрастает и количество газов, проникающих в картер двигателя, начинается повышенный расход масла.

А вот основной причиной, определяющей необходимость замены поршней, является износ канавок под поршневые кольца. Увеличенный зазор между канавкой и кольцом способствует интенсивному перекачиванию масла в надпоршневое пространство. При больших изнашиваниях поршневых канавок замена одних только колец не даст положительных результатов, поэтому, если зазоры между торцом кольца и канавкой в поршне больше 0,15 мм, заменяют поршни и кольца новыми. Поршни заменяют с подбором по гильзам (если, конечно, Вы не меняете всю поршневую группу), в которых они будут работать. Подбирают поршни по усилию протягивания ленты-щупа толщиной 0,05 мм, шириной 10 мм и длиной 250 мм между поршнем и гильзой.

Подбор поршней по гильзам.

Ленту-щуп закладывают между гильзой и поршнем со стороны, противоположной прорези на юбке поршня по всей его длине. Усилие при протягивании ленты-щупа должно быть 35— 45 Н для новых гильз и поршней и 20 — 30 Н для гильз и поршней, бывших в употреблении. Подбирают поршни обязательно без поршневых пальцев при нормальной комнатной температуре (+20 °С). Если по каким-либо причинам подбор приходится делать при температуре, отличной от комнатной, то усилие протягивания ленты должно быть ближе к верхнему пределу при температуре выше 20 °С и ближе к нижнему пределу при температуре ниже 20 °С. После подбора поршни маркируют в соответствии с номерами цилиндров, к которым они подобраны.

Если Вы ставите уже всю поршневую группу, новую, то конечно же будет легче. Но все же я Вам рекомендую ставьте поршень со своей гильзой как были упакованы. Поршневые кольца тоже нужно будет подобрать и проверить. Поочередно устанавливаем кольца в цилиндр на глубину 20–30 мм и щупом измеряем зазоры. Компрессионные кольца должны иметь зазор в замке 0,3–0,6 мм, маслосъемные — 0,3–1,0 мм.

Проверка зазора в стыках поршневых колец.

Если Вы ставите, поршневую группу, бывшие в употреблении, то нужно обязательно померить нутромером не изношены ли гильзы, согласно таблице. Нужно будет проверить еще зазоры между торцами и стенками поршне­вых канавок при помощи новых поршневых колец. Зазор проверяем в нескольких точках по окружности поршня. Величина бокового зазора для компрессионных колец должна быть 0,050–0,082 мм, для сборного маслосъемного кольца 0,135–0,335 мм.

Проверяем зазоры колец в поршневых канавках.

Теперь же нужно будет все кольца надеть на свои места в поршневых канавках. Обычно на упаковке, поршневых колец, производитель показывает в какой последовательности надевать поршневые кольца. Если же окажется, что инструкции нет, то нужно будет проделать следующее:

• Надеваем кольца на поршень, начиная с маслосъемного кольца;
• Раскрыв замок расширителя маслосъемного кольца, устанавливаем его в нижнюю канавку кольца, после чего сводим концы расширителя;

Надеваем на расширитель маслосъемное кольцо, надписью к днищу поршня, угол между замками расширителя и кольца — 45 градусов;

Устанавливаем нижнее компрессионное кольцо, надписью и фаской с внутренней стороны кольца, так же к днищу поршня;

И наконец, устанавливаем верхнее компрессионное кольцо.

Нужно знать что для авторемонтного производства выпускают поршни номинального и трех ремонтных размеров. Для обеспечения подбора по гильзам поршни рассортированы на пять размерных групп, которые обозначены буквами русского алфавита. Обозначение размерной группы выбито на днище поршня. Размерные группы поршней номинального и ремонтного размеров, а также их обозначения приведены в таблице 1.

Основные резьбовые соединения в двигателе

Перечень основных резьбовых соединений двигателя и особенности их затягивания:

Головка блока цилиндров (ГБЦ)
Очень важный узел, поэтому при её креплении к блоку важно соблюдать не только момент затяжки, но и порядок затягивания болтов. Как правило, ГБЦ затягивается довольно большим моментом, начиная от центра блока к краям в несколько заходов
Обязательно уточняйте эту информацию в руководстве по эксплуатации автомобиля (для каждой модели двигателя цифры и порядок могут быть различны)!
Клапанная крышка

Из-за того, что шпильки креплений клапанной крышки имеют маленький диаметр, при их затягивании следует соблюдать особую осторожность и не превышать необходимый момент. Порядок затягивания и момент также уточняйте в руководстве.
Свечи зажигания и свечи накаливания

Они затягиваются в произвольном порядке, но очень внимательно, так как в случае повреждения резьбы в двигателе потребуется дорогостоящий ремонт.
При затягивании форсунок также соблюдайте осторожность: из-за их небольшого диаметра легко повредить резьбу.
Затягивать подушки двигателя следует после полной установки двигателя, когда уже он своим весом держится на них. Если затянуть подушки до того, как двигатель полностью ляжет на них и будет убран домкрат, подушки быстро порвутся при эксплуатации.

Итак, теперь вам известны основные правила при работе с резьбовыми соединениями. Если нет динамометрического ключа, но необходимо затянуть что-либо в двигателе, лучше приобретите или одолжите такой ключ у кого-нибудь. В крайнем случае, воспользуйтесь самодельным, но не затягивайте гайки «на глазок», этим вы скорее навредите и двигателю и своему кошельку, ремонт ДВС у автомобилей с пробегом — недешёвое удовольствие.

Обслуживание

Обслуживание движков ЗМЗ 405начиналось с ТО-0, которое делается после пробега в 2500 км. Каждое последующее техническое обслуживание необходимо проводить каждые 15 000 км при эксплуатации на бензине и 12 000 км — для газа.

Каждое второе техническое обслуживание требует проверки систем, таких как клапанный механизм, состояние электронного блока управления силовым агрегатом, а также работоспособность датчиков. Регулировка клапанного механизма проводится спустя 50 000 км, или раньше по необходимости. Зачастую к 70 000 выходят со строя гидрокомпенсаторы, которые нужно менять все вместе, поскольку неизвестно, когда со строя выйдут работоспособные.

Многие автолюбители задаются извечным вопросом, — сколько масла заливать в движок? В мотор 405 рекомендуется заливать полусинтетическое масло с маркировками 5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40. Для смены масла понадобиться 5,4 литра, которые заливаются в силовой агрегат. Как показывает практика, большинство автомобилистов выполняют техническое обслуживание мотора самостоятельно.

Протяжка головки блока цилиндров своими руками » АвтоНоватор

Как мы уже успели выяснить, ГБЦ является одним из важнейших узлов двигателя. Если вы чувствуете уверенность и обладаете навыками владения слесарным инструментом, то протяжка головки блока цилиндров труда не составит. Осталось определиться для чего и как проводить протяжку ГБЦ.

Когда нужна протяжка головки блока цилиндров

Может быть, не все автолюбители знают, но современные автомобили не нуждаются в профилактической протяжке головки блоков цилиндров.

Ранее протяжка ГБЦ являлась обязательным пунктом первого ТО, затем ситуация изменилась. Даже относительно современных ВАЗовских двигателей. Протяжка головки блока цилиндров, в основном, сегодня требуется для старых моделей двигателей ВАЗ, УАЗ, Москвич и т.д.

Основной причиной, которая подвигает владельца авто задуматься о необходимости протяжки ГБЦ, являются «мокрота» в месте соединения головки и блока. Это указывает на существующую утечку масла.

Причин может быть несколько. Наиболее традиционные: выход из строя прокладки ГБЦ, коробление ГБЦ в результате незамеченного вами перегрева двигателя, либо изначально неверно затянутые болты головки блока цилиндров. Если вам делали «капиталку» на автосервисе.

Как проводится протяжка болтов головки блока цилиндров

С изучения. Именно с изучения Руководства по ремонту вашего автомобиля, желательно оригинального. Именно там производитель укажывает всё, что необходимо для затяжки ГБЦ. А необходимо вам знать:

• порядок (схему) затяжки болтов головки блока цилиндров;
• какой требуется момент силы затяжки;
• какие болты применяются для затяжки ГБЦ.

Болты для затяжки головки блока цилиндров – разговор особый. Дело в том, что в современных двигателях для ГБЦ применяются болты с особыми характеристиками. Так называемые «пружинные» болты, которые благодаря своим свойствам после первоначальной протяжки на заводе, не нуждаются в дополнительной.

Более того, при попытках сделать протяжку болтов головки блока цилиндров, в силу «текучести» металла, они будут вытягиваться. В результате вы можете получить разрыв болта.

Во время ремонта ГБЦ нужно ставить прокладки, которые не дают усадки. Это исключает необходимость протяжки болтов головки блока цилиндров.

Но, если уж вы решили, что протяжка болтов головки блока цилиндров вам крайне необходима, то делать ее следует с «мануалом» от производителя и при помощи динамометрического ключа. Движение в движение, цифра в цифру. Самодеятельность из расчёта «про запас» здесь не нужна.

Контроль затяжки ГБЦ

Чтобы ваша душа была спокойна, и коль скоро вы решили сделать протяжку болтов головки, то существует методика контроля момента затяжки болтов ГБЦ. Естественно, при помощи динамометрического ключа.

К болту прикладывается момент, равный моменту страгивания болта. После начала поворота, нужно контролировать момент страгивания. Если он не увеличился, значит всё в порядке, болт начал растягиваться.

Если же момент начинает расти, то значит, что болт не достиг предела текучести. Здесь нужно производить затяжку болта ГБЦ до стабилизации момента затяжки.

При контроле затяжки болтов головки блока цилиндров, обратите внимание на две особенности. Если к болту приложен момент в 20кГсм, но момент текучести не был достигнут, то болт подлежит замене, так как он имеет повышенную прочность

Если же в момент затяжки болта вы увидели, что момент уменьшается, то это означает разрушение болта, и он, однозначно требует замены.

Такие требования к болтам головки блока цилиндров объясняются просто: они работаю в постоянном режиме нагрев – охлаждение.

Удачи вам, и пусть затяжка болтов головки блока цилиндров своими руками, пройдёт успешно.

15. Отсоединить штекерные колодки 1 от форсунок.

Разогнуть держатели 2 жгута проводов и вынуть жгут из держателей.

Отвести жгут проводов в сторону от двигателя.

Затем отсоединить приемную трубу глушителя от выпускного коллектора, отсоединить шланг от корпуса дроссельной заслонки, снять подводящую трубу радиатора, снять генератор.

1. Снять распределительные валы.

2. Ослабить затяжку хомутов 1 и снять со штуцеров корпуса дроссельной заслонки шланги 2 и 3.

3. Снять термостат с корпусом.

4. Вывернуть свечи зажигания.

5. Отвернуть болты 1 крепления головки блока. Вынуть болты 1 и шайбы.

6. Снять головку блока цилиндров и прокладку головки блока.

Нельзя забивать между головкой блока и блоком цилиндров отвертки или какой-нибудь другой инструмент, так как можно повредить поверхность головки блока, прилегающую к блоку цилиндров.

Инструменты для контроля момента затяжки

Основным инструментом контроля момента затяжки является динамометрический ключ. Так называется гаечный ключ, в который встроен динамометр (прибор для измерения момента силы). Существуют следующие виды устройств:

Для непрофессионального использования или небольшого автосервиса подойдут индикаторный или предельный ключ, как самые доступные. Цифровой будет востребован в крупном автосервисе.

Как выбрать усилие, чтобы затянуть соединение правильно

При работе с ключом предельного вида для того, чтобы достичь необходимого момента, следует:

1. Перед началом затяжки подобрать необходимое усилие при закручивании, например, 50 Нм. Усилие выставляется на основной шкале устройства, но не 50, а 48 Нм.
2. На вспомогательной шкале выставляется усилие в 2 Нм, что в сумме даст нам требуем 50 Нм.
3. Используя торцевую головку необходимого размера, затягиваем гайку. При достижении усилия в 50 Нм раздастся щелчок и затягивание прекратится.

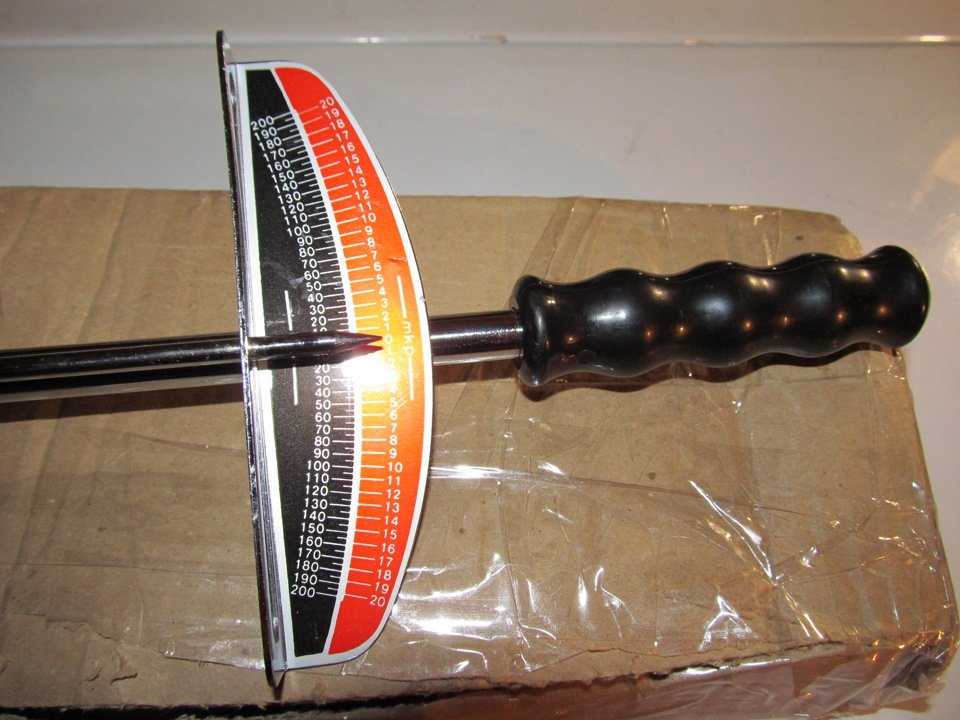

Контроль за усилием при работе с ключом индикаторного типа осуществляется визуально.

Помимо динамометрического ключа, в продаже можно найти динамометрические отвёртки и шуруповёрты, работают они по такому же принципу. При выборе динамометрического ключа помните, что нужный вам момент затяжки должен быть на 25% меньше максимально допустимого для ключа.
Используя ключ «на пределе», вы довольно быстро выведите его из строя. И также обязательно изучите инструкцию по его использованию.

Ну а проверить правильность затяжки соединения можно угломером.

Порядок работы с самодельным динамометрическим ключом

Как правило, динамометрический ключ — довольно дорогой инструмент. Его покупка вряд ли будет оправдана для частного использования. Однако простейшее приспособление несложно изготовить самому. Для этого понадобятся:

• обычные пружинные весы с крючком и круглой шкалой, позволяющие взвесить до 20 кг (так называемый безмен);
• отрезок довольно толстой трубы (2,5 см) длиною около полуметра.

Закрепив на конце трубы крючок весов, вставляем в другой конец гаечный ключ и тянем за весы, закручивая гайку. При этом для создания момента в 10 Нм потребуется приложить усилие в 2 кг. По этой схеме можно заранее посчитать, какое усилие в килограммах вам потребуется приложить для затягивания.

Безусловно, самодельный ключ будет иметь довольно большую погрешность, но это всё же лучше, чем ничего.

Неисправности двигателя УМЗ 4216

Ресурс мотора 4216, заявленный заводом-изготовителем – 250 тыс. км, но нередко движки выходят из строя раньше положенного срока. Часто возникающие проблемы ДВС:

• подтекание моторного масла;
• повышенный угар масла через поршневые кольца:
• стук клапанов, который порой трудно устранить;
• перегрев;
• отказ различных датчиков.

Различные поломки преждевременно могут возникать по разным причинам:

• водителем нарушаются условия эксплуатации – мотор перегревается вследствие перегруза;
• не соблюдаются нормы технического обслуживания;
• автомобиль эксплуатируется в тяжелых дорожных условиях.

К сожалению, в двигателях УМЗ нередко встречается брак, но от этого не застрахованы и моторы ЗМЗ. Если двигатель 4216 троит (дергается), причиной неисправности может быть как сам двигатель, так и поломки в ЭСУД. Чтобы определить причину возникновения дефекта, необходимо провести диагностику ДВС.

Номинальные и предельно допустимые размеры и посадка сопрягаемых деталей коленчатого вала

Наименование детали	Номинальный диаметр, мм	Наименование сопрягаемых деталей	Номинальный диаметр, мм
Коленчатый вал	62,0 -0,035 62,0 -0,054	Вкладыши коренных подшипников	1-й размер 67,0 +0,019 – 2 (2,5 +0,008)
1-й ремонтный размер 61,75 -0,035 61,75 -0,054	1-й размер 67,0 +0,019 – 2 (2,625 +0,008)
2-й ремонтный размер 61,5 -0,035 61,5 -0,054	2-й размер 67,0 +0,019 – 2 (2,75 +0,008)
3-й ремонтный размер 61,25 -0,035 61,25 -0,054	3-й ремонтный размер 67,0 +0,019 – 2 (2,875 +0,008)
Коленчатый вал	56,0 -0,025 56,0 -0,044	Вкладыши шатунных подшипников	60,0 +0,019 – 2 (2,0 +0,008)
1-й ремонтный размер 55,75 -0,025 55,75 -0,044	1-й размер 60,0 +0,019 – 2 (2,125 +0,008)
2-й ремонтный размер 55,5 -0,025 55,5 -0,044	2-й размер 60,0 +0,019 – 2 (2,25 +0,008)
3-й ремонтный размер 55,25 -0,025 55,25 -0,044	3-й ремонтный размер 60,0 +0,019 – 2 (2,375 +0,008)
Коленчатый вал	38,0 +0,020 38,0 +0,003	Шкив	38,0 +0,050 38,0 +0,025
Коленчатый вал	38,0 +0,020 38,0 +0,003	Втулка шкива	38,0 +0,050 38,0 +0,025
Коленчатый вал	40,0 +0,027 40,0 +0,009	Звездочка коленвала	40,0 +0,027
Маховик	40,0 -0,012 40,0 -0,028	Подшипник носка первичного вала	40,0 -0,011
Коленчатый вал	40,0 -0,028 40,0 -0,044	Маховик	40,0 -0,012 40,0 -0,028
Маховик	292,0 +0,64 292,0 +0,54	Зубчатый венец	292,0 +0,15
Коленчатый вал	34,0 +0,05 длина 3-й коренной шейки	Постель 3-го коренного подшипника и шайбы упорного подшипника	29,0 -0,06 + 2 (2,5 -0,05) 29,0 -2,12 + 2 (2,5 -0,05)
Передний сальник коленвала	70,0 +0,4 70,0 +0,2	Крышка цепи	70,0 -0,07
Задний сальник коленвала	100,0 +0,5 100,0 +0,3	Сальникодержатель	100,0 -0,087
Маховик	40,0 -0,012 40,0 -0,028	Втулка распорная	40,0 -0,1 40,0 -0,05
Радиальное биение коренных шеек коленвала	—	—	—
Овальность шеек коленвала	—	—	—

Наименование детали	Зазор, мм	Натяг, мм	Предельно допустимый, мм
min	max	min	max	зазор	размер
Коленчатый вал	0,019	0,073	__	__	61,92 шейка коленвала
1-й ремонтный размер 0,019	1-й ремонтный размер 0,073	1-й размер __	1-й размер __	1-й размер __
2-й ремонтный размер 0,019	2-й ремонтный размер 0,073	2-й размер __	2-й размер __	2-й размер __
3-й ремонтный размер 0,019	3-й ремонтный размер 0,073	3-й размер __	3-й размер __	3-й размер __
Коленчатый вал	0,009	0,063	__	55,92 шейка коленвала
1-й ремонтный размер 0,009	1-й ремонтный размер 0,063	1-й размер __	1-й размер __
2-й ремонтный размер 0,009	2-й ремонтный размер 0,063	2-й размер __	2-й размер __
3-й ремонтный размер 0,009	3-й ремонтный размер 0,063	3-й размер __	3-й размер __
Коленчатый вал	0,005	0,047	__	__	__	__
Коленчатый вал	0,005	0,047	__	__	__	__
Коленчатый вал	0,018	__	__	0,027	__	__
Маховик	__	__	0,001	0,028	__	__
Коленчатый вал	0,032	__	__	__	__
Маховик	__	__	0,39	0,64	__	__
Коленчатый вал	0,06 осевой	0,27 осевой	__	__	0,36 осевой	34,06 длина шейки 28,84 ширина постели
Передний сальник коленвала	__	__	0,20	0,47	__	__
Задний сальник коленвала	__	__	0,3	0,527	__	__
Маховик	0,072	0,488	__	__	__	__
Радиальное биение коренных шеек коленвала	__	0,02 биение	__	__	0,04 биение	__
Овальность шеек коленвала	__	0,005	__	__	0,01	__

Устройство и характеристики двигателя

Устройство данной модели двигателя включает в себя такие механизмы, как:

• вал распределительного типа;
• крышка;
• клапана впускного и выпускного типа;
• выхлопное отверстие;
• маслосборный механизм;
• поддон;
• блок цилиндров;
• коленчатый вал;
• поршневая группа;
• крепежные механизмы;
• электрический стартер;
• свечи зажигания.

Корпус блока цилиндрических элементов выполнен из чугуна, система питания элементов — инжектор.

Технические характеристики и показатели силового агрегата:

Количество цилиндрических деталей	4
Число тактов	4
Ход поршневой части	86 мм
Диаметр цилиндров	95,5 мм
Степень сжатия рабочей жидкости	9,3
Рабочий объем мотора	2,46 л
Мощность	152 лошадиные силы
Максимальная частота вращения коленчатого вала	5 200 оборотов в минуту
Номинальный крутящий момент	211 Нм
Полная масса	193 кг
Международный экологический стандарт	Евро-2 и Евро-3

Выхлопная система

В конструкцию системы выхлопа входят следующие детали:

• приемная трубка;
• резонатор;
• катализатор;
• фильтрующий элемент;
• глушитель;
• датчик.

Когда открывается клапан выпускного типа, выхлопная система начинает отправлять отработанные газы через приемную трубку в атмосферу. Отработанные газы активизируют работу крыльчатки, заставляя ее вращаться вокруг своей оси. Из приемной трубы они переходят в устройство катализатора, где оседают все вредные примеси.

Эта система оборудована двумя датчиками, один расположен на входе в катализатор, а второй — на выходе. Это дает возможность увеличить показатели производительности выхлопного механизма, т.к. можно получить более точные данные о соотношении воздуха и топливной жидкости.

Электросхема

Схема электрооборудования состоит из следующих элементов:

• аккумуляторные батареи;
• электрический стартер;
• амперметр;
• ключ системы зажигания;
• катушка;
• регулировочный реле;
• генераторная установка;
• прерыватель;
• распределительное устройство;
• свеча зажигания.

Объединение источников переменного тока с потребителями происходит через однопроводную систему, т.к. источник тока и потребитель электрической энергии соединены одним проводом. Второй провод — это масса транспортного средства. С ней соединяется отрицательно заряженные клеммы аккумуляторной батареи и генераторной установки.

Номинальное напряжение в электрической системе не должно превышать 12 В. Во время работы силового агрегата на холостом ходу при небольшом количестве оборотов питание потребителей осуществляется за счет аккумуляторных батарей.

Расход топлива

Среднее количество потребления бензина в зимний период составляет 13,5 л. Летом расход топлива двигателем равен 8,5 л на 100 км пути.

Сколько литров масла в двигателе

Количество моторного масла (объем), которое вмещает специальный бак, составляет 2,3 литров масла. Лить масло рекомендуется через воронку при отключенном моторе.

Разборка

1. Отвернуть гайки 1 и снять экран 5 датчика фазы, скобу 2 для подъема двигателя и выпускной коллектор 6.

Снять прокладки выпускного коллектора. Отвернуть болт 3 и снять датчик 4 фазы.

Вывернуть датчики аварийного давления масла 7 и указателя давления масла 8.

2. Ослабить затяжку хомута 1 и снять шланг с патрубка регулятора холостого хода.

Отвернуть гайки 2 и снять ресивер 3 с впускной трубы.

Снять прокладку ресивера.

Снять прокладку впускной трубы.

4. Отвернуть болты 1 и снять заднюю крышку 2 головки блока.

Снять прокладку крышки.

5. Вынуть гидротолкатели 1 клапанов.

Г идротолкатели удобнее вынимать с помощью магнита или присоски.

Гидротолкатели нельзя менять местами, поэтому перед снятием их нужно промаркировать, чтобы при сборке установить на свое место.

Хранить гидротолкатели следует в том же положении, в каком они стоят на клапанах, чтобы из них не вытекло масло.

Установить на головку блока приспособление для сжатия пружин клапанов.

Сжав пружины клапанов с помощью приспособления, вынуть сухари 2 клапана.

Затем, постепенно ослабляя нажим на ручку приспособления, полностью разжать пружины клапана.

Снять приспособление с головки блока. Вынуть тарелку 3 пружин клапана. Затем вынуть наружную и внутреннюю пружины клапана.

6. Снять маслоотражательный колпачок 1 клапана.

8. Вынуть клапан со стороны камеры сгорания.

9. Таким же образом снять остальные клапаны.

Перед снятием промаркировать все клапаны, чтобы при сборке установить их на свои места.

Обычно прокладку головки блока меняют при следующих повреждениях:

— Прорыв газов в систему охлаждения;

— Попадание в систему охлаждения масла;

— Недостаточная компрессия в одном или нескольких цилиндрах (менее 1 МПа).

Снятие

Головку блока можно снять с ресивером и выпускным коллектором.

Если головку блока снимают с двигателя, установленного на автомобиле, нужно предварительно выполнить следующие операции:

Отсоединить топливопроводы подачи и слива топлива.

Снять аккумуляторную батарею.

Слить жидкость из системы охлаждения двигателя.

Снять катушки зажигания.

7. Отсоединить штекерную колодку датчика фазы от жгута проводов.

Отвернуть винты и отсоединить провода от датчиков указателя давления масла 1 и аварийного давления масла 2.

Отсоединить штекерные колодки от датчиков температурного состояния двигателя 5, указателя температуры охлаждающей жидкости 4, сигнализатора перегрева охлаждающей жидкости 3.

Ослабить затяжку хомута и снять со штуцера 6 термостата шланг к расширительному бачку.

Ослабить затяжку хомута 1 и снять со штуцера шланг 2 к обратному клапану вакуумного усилителя тормозов.

Отсоединить штекерную колодку 3 от датчика положения дроссельной заслонки.

Отвернуть гайку 1 и снять «массовый» провод голубого цвета со шпильки на переднем конце ресивера.

Отвернуть гайку 4 и вытащить трос 3 акселератора из сектора привода воздушной дроссельной заслонки.

Отсоединить от жгута проводов штекерную колодку 2, расположенную между впускными трубами двигателя, датчика частоты вращения и синхронизации коленчатого вала, установленного около зубчатого венца шкива коленвала.

Сдвинуть сальник 3 троса с резьбового наконечника 2 оболочки троса, отвернуть гайку 1 крепления наконечника троса и вытащить наконечник 2 из кронштейна, закрепленного на впускной трубе двигателя, сдвинув его назад.

Затем вынуть трос акселератора из кронштейна вверх.

Отогнуть держатель троса акселератора и вынуть из него трос.

Отвести трос акселератора в сторону от двигателя.

Отсоединить провода от генератора.

Отсоединить штекерную колодку 1 от регулятора холостого хода.

Отвернуть гайку 2 и снять «массовые» провода со шпильки на заднем конце ресивера.

Отсоединить штекерную колодку 1 от датчика температуры воздуха.

Ослабить затяжку хомута 2 и снять шланг подачи охлаждающей жидкости со штуцера крана отопителя

Отсоединить штекерные колодки 1 от форсунок.

Разогнуть держатели 2 жгута проводов и вынуть жгут из держателей.

Отвести жгут проводов в сторону от двигателя.

Затем отсоединить приемную трубу глушителя от выпускного коллектора, отсоединить шланг от корпуса дроссельной заслонки, снять подводящую трубу радиатора, снять генератор.

Дальше порядок снятия головки блока с двигателя, снятого с автомобиля и с установленного на автомобиле, одинаковый.

1. Снять распределительные валы (описано в статье — Замена распредвалов двигателя ЗМЗ-406)

Ослабить затяжку хомутов 1 и снять со штуцеров корпуса дроссельной заслонки шланги 2 и 3

Шестигранным ключом «на 12» ослабляем затяжку десяти болтов, после чего отворачиваем и…

Снимаем головку блока цилиндров…

Отделяем и снимаем прокладку под головкой

Теперь нужно купить :

1. Коренные и шатунные вкладыши;
2. Поршни с комплектом колец.

Расточив, моем детали керосином, выкручиваем четыре заглушки. В глухих резьбовых отверстиях не допустимо нахождение масла, тосола, мусора — т.к. жидкость не сжимается и резьба повредиться. Проверяем ГБЦ , т.е. плоскость прилегания к блоку, клапана, направляющие клапанов, меняем маслосъёмные колпачки.

ГБЦ не лишне отвезти на шлифовку на завод, поскольку слишком муторно и не удобно притирать 16 клапанов. Когда всё готово можно приступать к сборке двигателя.

При сборке важно работать с чистыми руками и инструментами. Болты, гайки и т.д

с плохой резьбой заменяем на новые, лучше не экономить. Затягивать надо без усилий — резьба легко может сорваться, а процесс восстановления очень сложный. Не лишним будет промазать герметиком все прокладки, а места прикосновения с ними протереть обезжирить растворителем.

В итоге мотор при работе будет чистый, ничего не будет подтекать.

Ложем ГБЦ вставим упорные полукольца КВ антифрикционным слоем наружу.
