Замена цепи грм змз-405 газ-31105 волга с фото и видео

Как выставить метки ГРМ 406

Теперь поговорим о выставлении меток в газораспределительном механизме. Необходимо приподнять над землей правое колесо домкратом. Это нужно для того, чтобы свободно вращать распредвалы до отметок, которые понадобятся для выставления фаз подъема и отпуска клапанов.

Чтобы выставить метки ГРМ, делают следующее:

Отметку находят на шкиве коленчатого вала.
На корпусе силового агрегата также ищут метку.
Затем поворачивают поднятое колесо и совмещают обе риски.
Теперь демонтируют заглушку маховика и находят риску.
Делают так, чтобы она совпала с отметиной на корпусе силового агрегата.

После того, как все риски выставлены в нужном направления, монтируют мотор в обратном порядке.

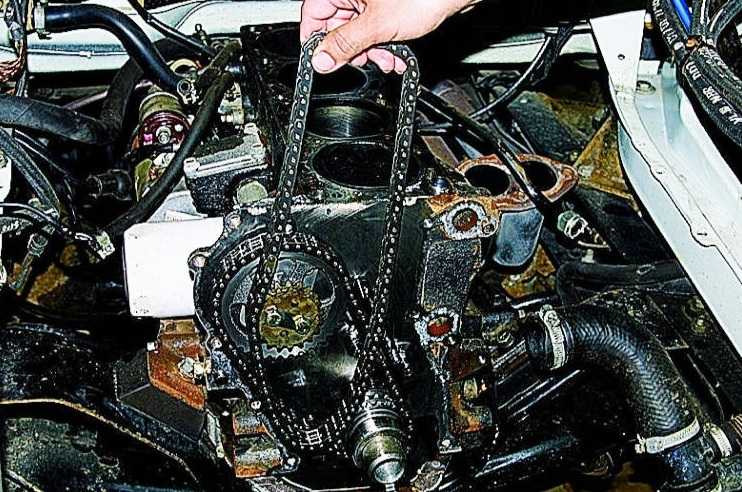

Где расположена цепь

В моторе газели цепь располагается спереди силового агрегата. Однако в двигателях, например, немецкого производства, ее можно встретить и сзади. Поэтому все зависит от производителя. Куда он цепь поставит, там она и будет работать.

Признаки поломки газораспределительного механизма

Признаками поломки газораспределительного механизма являются:

понижение мощности силового агрегата;
стук в головке блока цилиндров. Эти два признака свидетельствуют о проблемах с тепловыми зазорами клапанов, неисправности гидрокомпенсаторов;
выстрелы в глушитель. Говорит об износе шкива коленчатого вала;
синий дым из выхлопной трубы, снижение уровня смазывающего средства мотора. Значит износились колпачки, направляющие втулки, клапаны;
детонационные стуки, работа мотора с перебоями свидетельствуют о использовании бензина низкого качества, который приводит к нагару на клапанах и выходу из строя ГРМ.

Если вовремя не исправить эти проблемы, то потребуется капитальный ремонт мотора. Со стороны автовладельца будут большие денежные затраты.

Однако этого можно избежать заменой цепи и профилактическим обслуживанием двигателя ЗМЗ 406. Правильная установка меток способствует исправной работе мотора на протяжении всего жизненного ресурса силового агрегата.

Установка распредвалов по меткам

О том, как правильно устанавливать метки, я уже писал в начале этого одного большого блока. Единственное дополню, что установка метки ГРМ считается законченной, когда звездочка распределительного вала стоит ровно. А вот отметина на шкиве коленчатого вала должна уходить немного вперед.

Подобное расположение даст мотору одинаковую тягу во время работы силового агрегата. Поэтому опытные механики советуют не пренебрегать подобной процедурой.

Идеальная фаза

Выставление меток, если существует расхождение между отметками звездочки и шкива в один зуб, невозможно. Опытные механики сразу скажут, что цепь ослаблена. А значит, что либо ремень неисправен, либо проблема с натяжителями детали. Следует проверить.

Эксплуатация разрезной звезды позволяет получить идеальную фазу с совершенным расположением меток. Поэтому опытные механики порой используют ее взамен обычной зубчатой звезды.

Метки ГРМ и затяжка

Установки меток должны проводится строго по тому, как указано в мануале двигателя. А сила затяжки должна соответствовать цифрам, которые указаны в книжке по эксплуатации движка. Не рекомендуется изобретать что-то свое.

Затягивать все болты только динамометрическим ключом. Иначе можно перетянуть или недотянуть болты на движке, что приведет к аварийной ситуации.

Что делать сорвало резьбу под болтом подушки?

Что делать, можно плакать но слезами не исправишь, можно нарезать резьбу крупней, а можно углубить резьбу и нарезать резьбу глубже, мне этот вариант больше нравиться, но нужно и подобрать и длинней болт. Болт можно взять длинней и обрезать его до нужного размера.

Фото. Углубляем отверстие под болт.

В 406 головке есть особенность, отверстие что ближе к центру можно сверлить насквозь, а по краям глубже на десять-одиннадцать миллиметров так как если сверлить глубже можно повредить канал давления масла. Либо в крайних отверстиях нарезать резьбу крупней. Родная резьба стандарт М8.

Фото. Метчик для нарезания резьбы в головке.

Сборка 406 ЗМЗ, ремонт головки. Видео.

Горобинский С.В.

Что делать сорвало резьбу под болтом подушки?

Фото. Углубляем отверстие под болт.

Фото. Метчик для нарезания резьбы в головке.

Сборка 406 ЗМЗ, ремонт головки. Видео.

Горобинский С.В.

Схема и порядок затяжки головки блока цилиндров

Затяжка болта динамо-ключом Схема затяжки болтов ГБЦ практически ничем не отличается для разных типов двигателей, будет отличаться только максимальный момент затяжки.

Перед тем как вставить болт в колодец, необходимо смазать резьбу крепежного элемента машинным маслом. Используют минимальное количество смазки.
Следующий шаг – вкручивание болтов. Сначала крепежный элемент вставляется в отверстие головки и блока цилиндров и затягивается вручную.
Параллельно камерам сгорания располагаются два ряда крепежных элементов. Затягивать их начинают от середины, сначала прикладывая усилие не более 1 кгс·м. Центральные болты располагаются в моторах L4 между 2 и 3 цилиндрами, в L6 – напротив 3 цилиндра, в V6 – рядом со средней камерой сгорания.
Затем с тем же усилием затягивают по два винта слева и справа от центра, и потом по два крайних винта слева и справа.

Можно немного изменить порядок притяжки, затягивая после центральных болтов сначала левые и правые винты, располагающиеся по бокам от центральных, по одному ряду, а затем по другому. Это не будет причиной негативных последствий, если соблюдается рекомендуемое усилие.

После вкручивания болтов от руки берут динамо-ключ и прикладывают сначала усилие равное 3-4 кгс·м, затем 7-8 кгс·м, а в конце подтягивают болты с рекомендуемым моментом, согласно мануалу. Например, производитель ВАЗ 2109 рекомендует для этой модели после затяжки с моментом 7,5-8,5 кгс·м, дополнительно повернуть все болты в той же последовательности на 90, и затем снова на 90.

Установка распредвалов змз 406, засада

В 2015-16 году северный пушной зверек подкрался оттуда, откуда никто не ждал. На двигателях с завода стали появляться распредвалы с профилем кулачка, к которому не подходит профиль ни инжекторного, ни карбюраторных валов. Никаких внятных объяснений ни от заводчан, ни на форумах я не увидел. Можно предположить два развития событий. Первый вариант, это какая-то массовая партия «левого производителя». Второй вариант – сбившийся или сработавшийся копир на заводе. Ничегошеньки поделать с этим нельзя, «за неименеем гербовой, пишем на простой». С данными распредвалами, точная установка возможна только по трем индикаторам.

Установка распредвалов змз 406, засада

Метки ГРМ и затяжка

Чтобы прокрутить распредвал, нужно использовать четырехгранный ключ. Вращая его по часовой стрелке, натягиваете цепь. При этом обязательно зафиксируйте положение коленчатого и промежуточного валов – нельзя, чтобы они вращались. Убедитесь в том, что метки на шкиве и головке блока совпадают. Затем выполните такие манипуляции:

Затем нужно подключить все бронепровода и залить антифриз в систему охлаждения. В том случае, если все работы выполнены правильно, метки ГРМ ЗМЗ-406 выставлены верно, вы избавитесь от проблем с мотором. Улучшится его приемистость, увеличится мощность, пропадут посторонние звуки при работе.

Источник

Транспортир змз 406 и правильная установка распредвалов змз 406

Тема статьи – транспортир змз 406, 405, 409 и установка распредвалов змз 406. В продаже существует достаточное количество разных транспортиров, от разных производителей. Все они представляют из себя вариации на заводские чертежи и почти все страдают погрешностями, как на своей шкале, так и по прилеганию к кулачку распредвала. На основе практической работы, я сделал свой вариант транспортира.

Теория

Все 16-клапанные двигатели отличаются одной особенностью – необходимо ОЧЕНЬ точное выставление фаз. Для этой операции необходимо два инструмента – индикатор ВМТ и фазометр. Иногда на сайтах встречается народное название – транспортир для распредвалов. Для более сложных настроек и совсем нестандартных распредвалов подобные инструменты уже не прокатывают. Необходима работа с тремя индикаторами. Но мы говорим о стандартном двигателе. В вариантах Евро-0 и Евро-2, все можно было настроить вообще без приборов, но это не наши методы работы. Как говорил герой одного фильма: работа проделана большая, но так дальше продолжаться не может. Когда я начинал работать с двигателями данного семейства, честно говоря не ожидал, что они окажутся такими капризными в настройке, особенно в модификация евро-3, евро-4. Самая популярная операция на сегодняшний день, как я ее называю, это тюнинг-лайт. Комплекс работ в себя включает: замену гидрокомпенсаторов, свечей, роликов, ремня и правильная установка распредвалов змз 406, 405, 409.

Транспортир змз 406, мой вариант

транспортир по заводским чертежам Чем меня не устраивал вариант, который продается во всех магазинах? Как я уже говорил, они изготовлены с достаточно большой погрешностью (плюс минус 1 градус точно). И самое главное с данным вариантом достаточно трудно работать, в плане настройки. Я хотел сделать вариант, чтобы сразу видеть попал я плюс минус 2 градуса или нет, а уже потом настраиваться более точно. Дальнейшая практика показала, что работать стало и быстрее, и удобнее. Сделал я его из 3 мм фанерки и покрыл лаком. В течение года профессиональной работы с ним ничегошеньки не случилось. О чем еще считаю нужным сказать. Если у вас на руках ТОЛЬКО ОДИН транспортир змз 406, не рассчитывайте на отличный результат. Максимум «на четверочку». Причина подробно расписана встатье про индикатор ВМТ. Метка на шкиве коленвала может быть только ориентиром, чтобы двигатель завелся и поехал. Но для снятия максимальных характеристик это не пойдет. Фазометр в моем исполнении отдельно не продается, он прилагается к комплектам ГРМ в качестве подарка.

мой вариант транспотрира

Установка распредвалов змз 406, засада

Вопрос-Ответ

Какие углы вы выставляете? Я мог бы сказать, что это секрет фирмы))), но, если я уж об этом сказал, наверное придется расколоться. Работаю с заводскими углами, 20- впуск, 19 – выпуск. Если клиент хочет капельку добавить «низов» и готов пожертвовать стабильными оборотами на холостом ходу, то оба вала можно синхронно повернуть на градус раньше. То бишь, 19 – впуск, 20 – выпуск.

zmz-fr.ru

Ошибки и капелька теории

В станкостроении есть понятие – конус Морзе. Уж не знаю тот ли это человек, который изобрел азбуку Морзе для связистов или это просто популярная фамилия. Суть изобретения следующая: конус с углом от 4 до 12 градусов (если мне память не изменяет) намертво закусывает, когда попадает в ТОЧНО сделанную ответную часть. Шероховатость сопрягаемых поверхностей должна быть минимально возможной, то есть, сила трения должна быть максимальна. Соединение должно «закусить» сразу же, при осевом сжатии, а не при прохождении определенного угла поворота. Вкратце расскажу, чем грешит большинство изделий на прилавке магазинов. А именно хромоногим качеством и непониманием того, для чего вообще это нужно.

Разрезная звезда нам нужна, дабы выставить распредвал с точностью до ОДНОГО углового градуса. Теперь представьте звезду, которая «закусывает» не сразу, а после проворота на какой-то угол. Вы выставляете по транспортиру угол распредвала, затягиваете шестерню, делаете контрольный оборот двигателя…и получаете фигню. Регулируете еще раз, проворачиваете…и получаете еще одну фигню. И так можно регулировать до второго пришествия. Не буду называть производителя, в одном двигателе пришлось звезды распредвалов ставить на 2 градуса раньше, чтобы провернувшись, они «закусили» там, где нужно.
Второй момент чисто технический. Все делают данные звезды на токарных станках. Угол суппорта на токарном станке градуирован в градусах, но есть еще минуты. При удешевлении производства настраивается два станка, один точит конуса (папу), другой делает выточку (маму). При хорошем оборудовании или на чпу, это допустимый подход. На старых станках – это вредительство. Для достижения результата конуса должны точиться мелкосерийной партией в индивидуальном порядке на одном станке, не изменяя угла поворота суппорта.
Много раз на картинках и вживую попадались комплекты звезд, в конусах которых не было резьбы под болтики. Мне кажется, что данные чертежи были нарисованы чистым теоретиком, который ни разу в жизни не настраивал двигатель вживую. Один раз я попробовал выставить фазы на таком комплекте, проклял конструктора до 7 колена )))

Схема и порядок затяжки головки блока цилиндров

Затяжка болта динамо-ключом

Схема затяжки болтов ГБЦ практически ничем не отличается для разных типов двигателей, будет отличаться только максимальный момент затяжки.

Перед тем как вставить болт в колодец, необходимо смазать резьбу крепежного элемента машинным маслом. Используют минимальное количество смазки.
Следующий шаг – вкручивание болтов. Сначала крепежный элемент вставляется в отверстие головки и блока цилиндров и затягивается вручную.
Параллельно камерам сгорания располагаются два ряда крепежных элементов. Затягивать их начинают от середины, сначала прикладывая усилие не более 1 кгс·м. Центральные болты располагаются в моторах L4 между 2 и 3 цилиндрами, в L6 – напротив 3 цилиндра, в V6 – рядом со средней камерой сгорания.
Затем с тем же усилием затягивают по два винта слева и справа от центра, и потом по два крайних винта слева и справа.

Как выставить зажигание на ЗМЗ 406 инжектор

Каждый силовой агрегат имеет свои особенности. Поэтому метки и зажигание выставляется в соответствии с этими особенностями. Также и ЗМЗ 406 имеет нюансы, о которых нужно знать каждому, кто эксплуатирует мотор.

Работа мотора состоит из следующих процессов (их называют фазами):

Ввод смеси горючего в камеру сгорания.
Сжатие смеси.
Ход поршня сверху вниз.
Выход выхлопного газа.

Микропроцессорная система зажигания у ЗМЗ 406 управляет клапаном двигателя экономайзера. Состоит из блока управления, датчиков и механизмов, которые приводят в действие всю систему. Правильная установка системы зажигания при замене обеспечит стабильную работу двигателя в зимних и летних условиях.

О том, как провести установку в следующем блоке.

Установка фаз ГРМ ЗМЗ

На двигателях иностранных машин, чтобы выставить метки, не требуется прикладывать особые усилия или думать. Нужно просто покрутить коленвал и все на этом. На ЗМЗ 406 же, чтобы правильно выставить метки нужно уметь различать, где находятся виртуальная и истинная метки.

Выставление зажигания ЗМЗ 406 нужно понимать следующее, чтобы правильно выставить фазы:

Внимательно осматривать место, где находятся метки. На ЗМЗ 406 от Волги метки хорошо видны. А вот на UAZ-ах с ЗМЗ 406 их можно увидеть только с одной точки. И то это могут сделать опытные механики, которые занимались сборкой и разборкой моторов в течение десятилетий.
Демпфер коленчатого вала состоит из двух половинок, которые соединены резиновой прокладкой. На нем может быть смещение виртуальной метки от истинной на один, а то и два зубу. Если вам попался двигатель на котором такое смещение равно всего лишь половине зуба, то значит вам попался удачный движок.

А теперь поговорим о том, как найти истинную ВМТ в подобных условиях.

Установка зажигания 406 двигателя

Теперь поговорим о том, как установить метки зажигания на двигателе Газели. Процедура будет выглядеть так:

Демонтировать крышку.
Извлечь вкладыши из пластмассы. Они нужны для ограничения движения по оси распредвалов.
Ослабить крепежи крышек каждого вала в отдельности.
Когда пружины распределительных валов не будут поджимать вал, то следует открутить болты до конца.
Демонтировать крышки и удалить сами валы.
Штифты рекомендуется перепрессовать.
Затем устанавливают каждую крышку по отдельности.
На крышках выбиты цифры. Располагать выбитые числа нужно так, чтобы они были повернуты к наружной стороне головки.
Затянуть болты крепления крышек с силой от 19 до 23 Нм. Работу проводить только динамометрическим ключом.
Повернуть коленвал в такое положение, чтобы штифты располагались напротив кромки ГБЦ.
Далее необходимо выставить нижний успокоитель.
Монтировать вторую звездочку.
Если метки на шкиве коленвала и звездочках не совпадают, то заново разбирают конструкцию и собирают ГРМ по-новому с правильно выставленными звездочками.

А теперь поговорим о том, как правильно проводить установку фаз. Правильное выставление фаз на двигателе с карбюратором ЗМЗ 406 можно было выполнить без транспортира. На моторах с инжектором такое не прокатывает.

Установка зажигания 406 двигателя автомобиля

Установка меток зажигания на двигателе проводится следующим образом:

Берут головку на 12 и откручивают крышку ГБЦ. Ее держат всего четыре болта. Те болты, которые находятся снизу, укорочены.
Демонтируют эту крышку. Не забывают про уплотнительную прокладку.
Одевают головку под номером 36 и вставляют в шкив болта коленчатого вала. Затем его крутят. Кручение производится по часовой стрелке.
Коленвал выставляют таким образом, чтобы совпадал с положением ВМТ такта сжатия первого цилиндра.
Отметина на шкиве коленчатого вала должна находится ровно напротив выступа передней крышки ГБЦ.
Риски на звездочках распределительных валов не должны смотреть друг на друга.
Риски звездочек располагают на уровне верхней кромки ГБЦ.
После того как эти метки выставлены, коленвал крутить не нужно.
Демонтируют натяжитель верхнего ремня.
Откручивают два крепежа и снимают успокоитель.
Переходят к нижнему натяжителю и успокоителю. Динамометрическим ключом ослабляют натяжение и снимают натяжитель и успокоитель.
Откручивают болт крепежа звездочки, а потом ее снимают.
То же самое делают со звездочкой впускных валов.
Демонтируют крышку распедвала.

Внимание! Опытные механики рекомендуют проводить эту процедуру только в том случае, если есть опыт разбора двигателя. Если нет опыта или автовладелец плохо представляет себе конструкцию силового агрегата, то лучше отдать мотор в сервис-центр на установку зажигания

Sources:

https://Skoda-Rapid.ru/avtomobili/ustanovka-zazhiganija-zmz-406-inzhektor/ https://dvsoff.ru/obsluzhivanie/kak-vystavit-zazhiganie-na-406-dvigatele

ПРОВЕРКА И КОРРЕКТИРОВКА ФАЗ ГАЗОРАСПРЕДЕЛЕНИЯ ДВИГАТЕЛЕЙ ЗМЗ

Статья подготовлена к публикации М.Ухановым (aka miha, СТТeam, Ростов)

В процессе эксплуатации, а также из-за погрешности при изготовлении деталей привода газораспределительного механизма (ГРМ) или вследствие неквалифицированно проведенного ремонта привода ГРМ возможно значительное отклонение фаз газораспределения от заданных значений. В то же время известно, что правильность фаз газораспределения является одним из важнейших факторов, влияющих на мощность, крутящий момент и экономические показатели двигателя. Поэтому при снижении тяговых свойств двигателя, повышении эксплуатационного расхода топлива и неустойчивой работе двигателя возникает необходимость проверить и, при необходимости, правильно установить фазы газораспределения.

Для этой цели используется комплект оснастки, разработанный на заводе. В комплект входит: транспортир «А», два шаблона «В» и «С» с профилем кулачка и стрелкой (один – фаза 240 ° – для двигателя ЗМЗ- 4063 . 10 , другой – фаза 252 ° – для двигателя ЗМЗ- 4062 . 10 и двигателей ЗМЗ- 405 . 10 , ЗМЗ- 409 . 10 и их модификаций) и кондуктор для сверления дополнительных отверстий под штифт в звездочках распределительных валов.

Проверку и корректировку фаз газораспределения можно провести на двигателе, установленном на автомобиле. Для контроля фаз газораспределения необходимо:

1 . Отсоединить шланги вентиляции картера от штуцеров на крышке клапанов, ослабив хомуты их крепления.

2 . Отсоединить разъемы проводов от катушек зажигания.

3 . Снять наконечники со свечей зажигания с уплотнителями и проводами высокого напряжения.

4 . Освободить из скоб и отвести жгут проводов от крышки клапанов.

5 . Снять крышку клапанов с прокладкой, уплотнителями свечных колодцев, катушками зажигания и высоковольтными проводами в сборе, вывинтив восемь болтов (головка « 12 », удлинитель и вороток). Болты, шайбы и скобы для жгута проводов оставить в отверстиях крышки.

6 . Установить поршень 1 ‑го цилиндра в ВМТ такта сжатия, повернув коленчатый вал по ходу вращения (по часовой стрелке) до совпадения метки на шкиве-демпфере коленчатого вала с ребром-указателем (в виде прилива) на крышке цепи.

Внимание! Вращение коленчатого вала против часовой стрелки недопустимо. При этом кулачки распределительных валов 1 ‑го цилиндра и метки на звездочках распределительных валов должны располагаться согласно схемы:

При этом кулачки распределительных валов 1 ‑го цилиндра и метки на звездочках распределительных валов должны располагаться согласно схемы:

1 – метка на звездочке. 2 – верхняя плоскость головки цилиндров

В случае, если вершины кулачков и метки расположены внутрь, то необходимо повернуть коленчатый вал еще на один оборот. Точную установку поршня 1 го цилиндра в ВМТ можно провести с помощью индикатора часового типа, который устанавливается и закрепляется в свечном отверстии 1 ‑го цилиндра.

7 . Установить транспортир 3 (рис 7 ) за первым кулачком распределительного вала впускных клапанов – вид «А», расположив его между кулачком и крышкой опоры распределительного вала. Прижимая транспортир 3 к верхней ПЛОСКОСТИ головки цилиндров 5 , приложить и плотно прижать шаблон 2 к поверхности первого кулачка При этом стрелка шаблона должна располагаться на метке транспортира 20 °± 2 °. При измерении ведущая ветвь цепи в районе верхнего успокоителя (между звездочками распределительных валов) должна быть натянута, и удерживаться в этом состоянии поворотом против часовой стрелки распределительного вала впускных клапанов ключом на « 27 » за четырехгранник на теле вала. При этом проворачивание распределительного вала выпускных клапанов не допускается.

А – проверка углового положения распределительного вала впускных клапанов. В – проверка углового положения распределительного вала выпускных клапанов. 1 – кулачок впускного клапана первого цилиндра. 2 – шаблон кулачка. 3 – транспортир. 4 – кулачок выпускного клапана первого цилиндра. 5 – головка цилиндров. 6 – гидротолкатель.

Аналогично провести проверку углового положения первого кулачка распределительного вала выпускных клапанов – вид «В».

Стрелка шаблона должна указывать на метку транспортира 19 °± 2 °, при измерении ведущая ветвь цепи в районе среднего успокоителя (между звездочкой распределительного вала и ведущей звездочкой промежуточного вала) должна быть натянута и удерживаться в этом состоянии поворотом против часовой стрелки распределительного вала выпускных клапанов ключом на « 27 » за четырехгранник на теле вала. При этом проворачивание промежуточного и коленчатого валов не допускается. При этих значениях углового положения первых кулачков распределительных валов достигаются наилучшие технико-экономические показатели двигателя.
