Что такое муфта в двигателе автомобиля

Центробежное сцепление

Центробежным называется фрикционное сцепление, в котором сжатие ведущих и ведомых деталей осуществляется центробежными грузиками.

Центробежное сцепление является разомкнутым. Оно выключено при неработающем двигателе и выключается автоматически при малой частоте вращения коленчатого вала.

При выключенном сцеплении реактивный диск 2 (схема 2) находится на некотором расстоянии от нажимного диска 1. Положение реактивного диска обусловлено рычагами 5, концы которых упираются в выжимной подшипник муфты 6 выключения, а муфта фиксируется упором 7. Нажимной диск подтягивается к реактивному диску отжимными пружинами 8. Это обеспечивает необходимый зазор между нажимным диском 1, ведомым диском 10 и маховиком 11 двигателя.

Схема 2 – Центробежное сцепление легкового автомобиля

а – схема; б – конструкция; 1 – нажимной диск; 2 – реактивный диск; 3 – кожух; 4, 8 – пружины; 5 – рычаг; 6 – муфта; 7 – упор; 9 – грузик; 10 – ведомый диск; 11 — маховик

При увеличении частоты вращения коленчатого вала двигателя центробежные грузики 9 под действием центробежных сил расходятся. Грузики, упираясь хвостовиками в нажимной 1 и реактивный 2 диски, перемещают нажимной диск к маховику, создавая при этом давление на ведомый диск 10. При небольшой деформации пружин 4, что происходит даже при незначительном увеличении частоты вращения коленчатого вала, рычаги 5 выключения поворачиваются на своих опорах, и между концами рычагов 5 и выжимным подшипником муфты 6 выключения образуется необходимый зазор.

При торможении автомобиля до полной остановки сцепление автоматически выключается и исключает остановку двигателя. При переключении передач сцепление выключается с помощью педали. Торможение автомобиля двигателем при малых скоростях движения (на спуске, при движении накатом) возможно только при перемещении упора 7, для чего имеется специальный привод с места водителя. В этом случает сцепление включается нажимными пружинами 4, установленными между реактивным диском 2 и кожухом 3, и сцепление становится постоянно замкнутым.

Центробежное сцепление обеспечивает плавность включения при трогании автомобиля с места и автоматическое выключение при снижении частоты вращения коленчатого вала до минимального значения, препятствуя остановке двигателя. Однако сцепление может пробуксовывать при малых скоростях движения автомобиля в тяжелых дорожных условиях.

https://youtube.com/watch?v=kpVdQ8CIFsI

Источник

Нужен ли демонтаж

Как правило, чтобы отремонтировать компрессор, его приходится

демонтировать. При этом, естественно, фреон из кондиционера сливается. После ремонта кондиционер снова нужно заправлять, а это дополнительные деньги. Можно ли снять муфту компрессора, не снимая сам компрессор и не нарушая герметичность системы?

Ремонт муфты компрессора кондиционера на авто без демонтажа, но не на всех моделях автомобилей. Некоторые производители размещают компрессор так, что снять ремень, шкив и катушку электромагнита достаточно просто. В других случаях придется снимать колеса, бампер или другие детали, но сам компрессор можно оставить на месте. Ну, и наконец, в третьем случае без полного демонтажа не обойтись. Как обстоит дело на вашем автомобиле, можете уточнить у сотрудника автосервиса. Заодно он скажет, сколько времени займет процедура, и сколько это будет стоить.

Муфты и тормоза — типы и понятия

Приводные муфты предназначены для передачи крутящего момента между двумя валами или валом и установленными на нем деталями. По характеру работы и назначению различают муфты постоянные соединительные, сцепные (управляемые) и самоуправляемые.

К постоянным соединительным муфтам относятся: 1. Глухие — втулочная и фланцевая (поперечно-свертная) и другие, создающие взаимную неподвижность соединяемых валов. Не допускают несоосности валов и применяются при возможности регулировки положения одного из валов. Имеют простую конструкцию и малые габариты. Не смягчают толчков и ударов. 2. Подвижные муфты — жесткие компенсирующие. К данному виду муфт можно отнести следующие варианты: зубчатая, цепная, крестовая, с подвижным сухарем, шарнирная и упругие: втулочно-пальцевая, с упругими элементами различной формы, пружинная, допускающие небольшие осевые, радиальные и угловые смещения соединяемых валов, за счет чего компенсируют неточность монтажа. Упругие муфты смягчают толчки и удары.

К сцепным (управляемым) муфтам относятся кулачковая, зубчатая и фрикционная (дисковая, конусная, многодисковая и др.). Предназначены для соединения или разъединения валов, а также вала и установленных на нем деталей. К самоуправляемым муфтам относятся: 1. Предохранительные — фрикционная, пружинно-кулачковая, пружинно-шариковая, муфты с разрушающимся элементом. Предназначены для ограничения передаваемого крутящего момента. 2. Обгонные свободного хода — кулачковая, храповая, фрикционная (роликовая) и др. Данный тип предназначен для передачи крутящего момента только в одном направлении. 3. Центробежные — колодочная, ленточная, дисковая, конусная, шариковая, порошковая и др. Предназначены для автоматического соединения и разъединения валов при достижении определенной частоты вращения. Тормоза предназначены для быстрой остановки вращающихся деталей. Обычно они расположены на наиболее быстроходных валах. Наиболее распространены следующие типы тормозов. 1. Конусные и дисковые. Устроены как соответствующие фрикционные муфты, но одна из полумуфт или обойма (для многодискового тормоза) соединена жестко с корпусом. 2. Колодочные. Имеют обычно две колодки, расположенные шарнирно на рычагах и охватывающие (или распирающие) тормозной диск. Усилие торможения создается пружиной и регулируется гайками. Растормаживание осуществляется электромагнитом. Материал колодок — чугун с наклеенными или приклепанными накладками из ферродо и других фрикционных материалов. 3. Ленточные тормоза. Имеют стальную ленту с накладками из фрикционного материала, прикрепленную концами к рычагу и охватывающую тормозной диск. Усилие торможения создается грузом (или пружиной). Величина тормозного момента зависит от положения груза на рычаге, фиксируемого винтом. Регулировка тормоза осуществляется гайками. Тормоз размыкается с помощью электромагнита.

Технические требования к муфтам и тормозам: 1. Полумуфты и тормозные шкивы должны надежно крепиться на валах; крепежные детали не должны выступать из корпуса. 2. Величины осевого, радиального и углового смещений соединяемых валов при монтаже муфт не должны превышать допускаемых для муфты данного типа. 3. Нагрев фрикционных муфт и тормозов не должен превышать допустимого 65-100 °С в зависимости от конструкции. 4. Регулировка сцепных муфт должна обеспечивать полное вхождение в зацепление кулачков и зубьев и сжатие дисков при включении муфты и наоборот. 5. Регулировка фрикционных муфт должна обеспечивать запас сцепления (отношение передаваемого муфтой допускаемого крутящего момента к максимальному рабочему) в пределах 1,3-1,5. Для тормозов коэффициент запаса сцепления равен 2. 6. Быстроходные муфты и шкивы должны быть отбалансированы. 7. Необходим строгий контроль за уровнем и периодичностью смены масла в муфтах, работающих со смазкой.

Конструкция и принцип действия фрикционного сцепления

Фрикционные обеспечивают передачу вращения за счет сил трения. Сейчас такой тип является одним из самых распространенных.

При этом существует немало модификаций его с разными конструктивными особенностями. Поэтому сцепления фрикционного типа можно разделить по нескольким критериям:

• Вид трения;
• Число потоков передач вращения;
• Количество ведомых дисков;
• Тип управления.

В целом все сцепления фрикционного типа работают по одному принципу, различие же между ними сводится лишь к определенным конструктивным особенностям.

Для большего понимания того, как функционирует сцепления этого типа, коротко рассмотрим конструкцию и принцип действия одного из самых распространенных – однодискового, «сухого», которое применяется на самой разной технике, оснащаемой механической КПП.

Основными элементами его являются два диска – ведущий и ведомый. Первый жестко связан с двигателем (прикручен к маховику), второй – соединен с первичным валом КПП.

При этом ведомый диск в процессе работы должен смещаться по валу, поэтому соединен он с валом не жестко, а посредством шлицевого соединения.

Ведущий диск – название условное, поскольку конструкция его включает в себя непосредственно сам диск, корпус, с которым он соединен направляющими, пружины, обеспечивающие прижим диска.

В народе эту составляющую еще часто называют «корзиной» и «феродо» (нарицательное название от компании, занимающейся выпуском запчастей, включая элементы сцепления).

Особенность конструкции «корзины» заключается в том, что диск имеет возможность перемещаться по направляющих относительно корпуса, но пружины удерживают его на максимальном удалении от корпуса, который уже и крепиться жестко к маховику.

Также в конструкции диска входят элементы, которые позволяют осуществлять его перемещение относительно корпуса (диафрагменная пружина или специальные лапки).

Ведомый элемент представляет собой круглый диск, закрепленный на ступице (с проделанным отверстием со шлицами), по обеим сторонам которого закреплены (наклеены, приклепаны) специальные накладки, обеспечивающие повышение трения (фрикционные).

Отметим, что диск со ступицей соединен не напрямую, а посредством специальных демпферов.

Принцип работы у этого типа узла такой: корпус ведущего диска крепиться к маховику. Между корзиной и маховиком помещен ведомый диск.

Поскольку пружины постоянно отжимают ведущий элемент от корпуса, ведомый находится зажатым, то есть, в обычном состоянии вращение передается постоянно.

На первичном валу установлена направляющая втулка, на которой размещен выжимной подшипник, выполняющий роль основного элемента управления.

Посредством вилки этот подшипник связан с приводом. Водитель, воздействуя на привод, обеспечивает перемещение подшипника по втулке.

При этом он начинает давить на диафрагменную пружину или лапки, благодаря чему ведущий диск по направляющим смещается относительно корпуса и ведомый диск высвобождается – происходит прерывание передачи вращения.

Этот принцип работы заложен практически во все виды фрикционного типа, несмотря на их конструктивные особенности.

Основные виды применяемых сегодня муфт

Достаточно широкой популярностью на рынке автомобилестроения пользуется муфта Haldex. Первое поколения этой муфты для полноприводных автомобилей вышло еще в 1998 году. Муфта блокировалась только на передней ведущей оси в момент пробуксовки колес. Именно по этой причине Haldex в то время получила много негативных отзывов, так как работа этой муфты не позволяла мягко управлять автомобилем во время заносов или пробуксовки.

С 2002 года вышла усовершенствованная модель Haldex второго поколения, с 2004 — третьего, с 2007 — четвертого, а с 2012 года вышло последнее, пятое поколение. На сегодняшний день муфта Haldex может устанавливаться как на переднюю ось, так и на заднюю. Управление автомобилем стало значительно более удобным благодаря как конструкционным особенностям муфты, так и инновационным доработкам вроде постоянно работающего насоса или фрикциона с управлением от гидравлики или электричества.

Муфты этого вида активно используются на автомобилях Volkswagen.

Однако более употребительными (устанавливаются на автомобили Skoda, Volvo, Kia и другие) считаются муфты вида Torsen. Эта муфта была разработана американскими инженерами специально для дифференциальных устройств повышенного трения. Способ работы Torsen весьма прост: он не выравнивает подачу крутящего момента на буксующие колеса, а просто перенаправляет механическую энергию на то колесо, которое имеет более надежное сцепление с дорожным покрытием.

Преимущество дифференциальных устройств с муфтой Torsen заключается в их дешевизне и моментальной реакции на любые изменения работы колес во время езды. Муфта неоднократно дорабатывалась, и на сегодняшний день ее можно считать наиболее популярной в современном автомобилестроении.

Что такое муфта, ее назначение и устройство

Слово муфта пришло к нам из немецкого и голландского языков. В немецком – это Muffe, а по-голландски – mouwtje. В русском языке, как, впрочем, и в тех, откуда оно было заимствовано, слово употребляется в нескольких значениях. В интересующей нас области под муфтой понимается специальный привод в машинах и механизмах, который передает вращательное движение (момент) с одного вала на другой, соосно расположенный с первым.

1. Назначение
2. Разновидности муфт сцепления
3. Устройство и принцип действия
4. Характерные неисправности

Назначение

Муфта сцепления в автомобиле предназначается для обеспечения возможности переключения режимов движения на ходу и плавного трогания с места. С помощью муфты осуществляется кратковременное разъединение двигателя и трансмиссии автомобиля, то есть прекращение плотного соприкосновения ведущих и ведомых дисков механизма сцепления.

Таким образом, муфта – это деталь общего механизма, единого блока сцепления. Зачастую два этих слова употребляются как синонимы, например: «муфту выжми» или «выжми сцепление».

Разновидности муфт сцепления

Муфты сцепления по особенностям устройства и принципу работы различаются следующим образом:

По числу ведомых дисков:

• однодисковые (более распространено);
• многодисковые (два и более).

По условиям работы:

• сухие (в автомобилях) и;
• влажные (погружено в масляную ванну).

• механические;
• гидравлические;
• электромагнитные (используются на тепловозах, металлорежущих станках);
• комбинированные.

Способом нажатия на прижимной диск:

• с круговым расположением пружин;
• с диафрагмой в центре.

Наособицу стоит центробежная муфта сцепления, автоматически сцепляющая или расцепляющая валы при определенной скорости вращения ведущего вала. Такая муфта используется, например, на бензопилах.

Устройство и принцип действия

Рассмотрим устройство и работу механизма на примере отечественного ВАЗ 2107. Сцепление на ВАЗах, как на большинстве легковых машин, однодисковое, сухое, замкнутое. Устанавливается на маховике под алюминиевым картером, который болтами прикреплен к блоку цилиндров. Ведомый диск установлен на ступице вала коробки передач. Крутящий момент от него передается на ступицу через пружинно-фрикционный демпфер.

Выключение осуществляется гидроприводом. Главный гидроцилиндр располагается в моторном отсеке и закреплен с помощью двух гаек на шпильках педального узла. Рабочий цилиндр двумя болтами крепится к картеру сцепления. Трубопроводом они соединены между собой и с бачком для жидкости с гофрированным резиновым успокоителем.

Он в свою очередь давит на диафрагменную пружину корзины. Корзина сцепления, прогибаясь на опорных кольцах, отводит от ведомого диска нажимной. В результате первичный вал КПП и коленчатый вал двигателя рассоединяются. Прекращается передача крутящего момента. При отпускании педали муфты, пружины возвращают диски в состояние плотного соприкосновения, и трение возобновляет передачу крутящего момента.

Характерные неисправности

Различают два основных признака неисправности в механизме сцепления. Это когда «муфта ведет» и, наоборот, «буксует».

1. В результате в первом случае переключение передач рычагом затруднено, а включение задней скорости сопровождается скрежетом. У педали, как правило, большой свободный ход. Объясняется это неполным расхождением ведомого и ведущего дисков.
2. «Буксует» сцепление, напротив, когда не происходит полного и плотного соприкосновения дисков, наблюдается эффект «проскальзывания». У педали в этом случае малый свободный ход, а автомобиль при резком открытии дроссельной заслонки на повышенных передачах вяло набирает разгон.

Уход за муфтой сцепления своими силами состоит в регулировке свободного хода педали и своевременной прокачке гидропривода с целью удаления попадающего в систему воздуха. » alt=»»>

голоса

Рейтинг статьи

Устройство вискомуфты

Вникнем детально в устройство и принцип работы вискомуфты полного привода, ведь именно в таких системах она используется чаще всего. Итак, в общих чертах мы уже описали этот принцип – находится вискомуфта, как правило, между передней и задней осью автомобиля и связывает собой два вала – один, идущий от раздатки, а другой к заднему мосту.

Иногда эта муфта монтируется прямо в заднем мосту машины, но её суть и принцип работы от этого никак не меняется. Основными элементами устройства являются: • герметичный корпус; • наполнитель из специальной вязкой жидкости (как правило, на основе силикона); • пакет дисков ведомого вала; • пакет дисков ведущего вала.

Функционирует вискомуфта полного привода следующим образом. В момент равномерного и спокойного движения оба вала, равно как и задние с передними колёсами, вращаются с одной скоростью – синхронно. При таких условиях жидкость в муфте имеет минимальную плотность, и крутящий момент с ведущего на ведомый вал практически не передаётся. Как только появляется разность в скорости вращения валом, а значит и дисков внутри, жидкость начинает активно перемешиваться (эффект миксера) и, благодаря своим уникальным физическим свойствам, густеть. Это вызывает постепенную межосевую блокировку и на ведомый вал начинает поступать большее количество крутящего момента. Передний или задний мост, в зависимости от конструкции автомобиля, начинает включаться в работу.

Таким образом вискомуфта работает в автоматическом режиме, причём без какой-либо электроники или вмешательств со стороны водителя. Вроде бы, на первый взгляд всё выглядит практически идеально, казалось бы, вискомуфта должна встречаться у каждого полноприводого авто, но это не так. Более того, в современном автопроме данное приспособление уже практически не используется. Почему?

Какие бывают муфты сцепления: виды и конструкции

Нажимные муфты разной техники внешне отличаются, но принципиальное их построение одинаковое. Визуально — это цилиндрические детали, состоящие из нескольких частей.

1. Отверстие в корпусе под посадку муфты на вал коробки передач.
2. Посадочное место для выжимного подшипника в виде стаканообразной расширенной или трубчатой суженой части.
3. Две упорные прямоугольные площадки для сопряжения с прикрепленной к втулке вилкой.

Муфты изготавливаются из чугуна, стали либо пластика. Их упорные площадки, как и вилки выключения сцепления, могут отличаться внешне, но обязаны подходить друг к другу конструкционно. Различаются следующие разновидности сопряжения опорных поверхностей и вилок:

• плоские горизонтальные площадки, которые не фиксируются вилкой;
• цилиндрические штырьки, представляющие собой упоры;
• разные варианты сопряжения с использованием шплинтов либо болтов.

Обычно при передвижении автомобиля вилка и горизонтальные площадки не контактируют. Последние сочленяются с муфтой исключительно в момент переключения передачи. В исходное положение деталь возвращается под воздействием упругой пружины нажимного диска сцепления.

Муфты, оснащенные штырьками, при переключении передачи подводятся к корзине, затем от нее принудительно отводятся. Поскольку контактирующие с вилкой места регулярно подвергаются износу, то они создаются из твердых металлов или их сплавов.

Выжимные подшипники имеют различные конструкции, поэтому монтируются по-разному. В муфты со стаканообразным посадочным местом подшипники устанавливаются внутрь. На модификации с трубчатой частью они напрессовываются с внешней стороны. Помимо того, подшипники могут применяться как упорные, так и радиально-упорные. Одни из самых востребованных вариаций — самоустанавливающиеся, хорошо работающие при осевых нагрузках, которые постоянно меняются.

Замена выжимного подшипника

В современных автомобилях ресурс всех составляющих частей сцепления примерно равен, поэтому замена производится комплектом. Наборы так и продаются, в упаковке лежат корзина, диск и выжимной подшипник.

Исключение – случай совмещения выжимного с рабочим цилиндром гидропривода. Эту деталь в комплект не кладут, она приобретается отдельно, но менять её следует при любых проблемах со сцеплением.

Для замены снимается коробка передач. На некоторых автомобилях её лишь отодвигают от двигателя, работая через образовавшийся зазор. Такой приём экономит время только при высокой квалификации мастера. Но делать так не рекомендуется, поскольку в картере сцепления есть места, требующие визуального контроля.

Например, вилка, её опора, сальник первичного вала, опорный подшипник в торце коленвала и маховик.

Всегда лучше снять коробку полностью. После чего замена выжимного подшипника никакого труда не составит, он просто снимается с направляющей, и его место занимает новая деталь.

Направляющую следует слегка смазать, если в инструкции к конкретному набору чётко не оговорено, что смазка не требуется.

Источник

Назначение приводных муфт

Информация о принципиальных различиях между видами муфт даст возможность купить узел, подходящий для передачи вращения в конкретной установке.

• Глухие нерасцепные муфты необходимы для соединения частей длинных составных валов.
• Если оси валов при сборке совмещены неточно, их соединяют компенсирующими муфтами. Такая конструкция предусматривает компенсацию всех видов смещений (осевых, радиальных, угловых) малой величины.
• Для передачи переменных вращающих моментов с колебаниями, ударными динамическими нагрузками применяются упругие муфты.
• Сцепные управляемые устройства нужны в случае необходимости управлять пуском и остановкой узлов установки.
• Предохранительные муфты устраняют опасность поломки деталей при перегрузке. Обгонные муфты передают момент только в одном направлении. Оба эти вида самодействующие.

При выборе муфты учитывают характеристики привода (скорость вращения).

Выходные валы электродвигателя и быстроходного редуктора соединяют втулочными муфтами (втулочно-палъцевыми). Оба механизма устанавливают на общей раме и центруют валы. Упругих свойств муфты достаточно, чтобы компенсировать возникающие пусковые нагрузки.

Тихоходный редуктор подключается к двигателю через цепные муфты. Их гибкость допускает соединение несоосных валов.

Муфты обеспечивают снижение до минимума дополнительных нагрузок от неточного расположения валов. Но при расчете усилий на подшипники необходимо учитывать дополнительное воздействие на них со стороны муфты. Муфты подбирают из перечня стандартных устройств. Главные параметры при выборе – вращающий момент электродвигателя и диаметры концов валов.

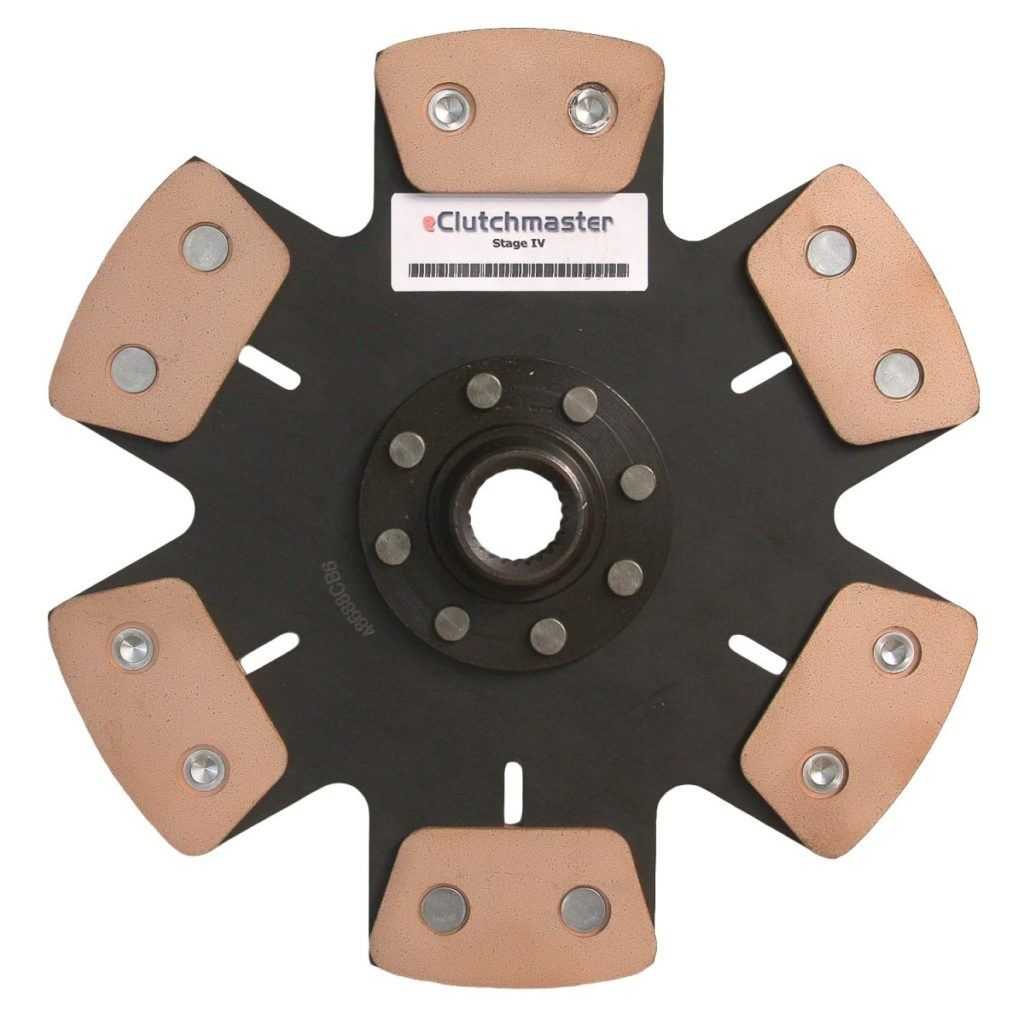

Особенности керамического сцепления

Ресурс сцепления и эффективность его работы на пределе нагрузок зависит и от свойств материала, обеспечивающего зацепление дисков. Стандартный состав накладок дисков сцепления большинства автомобилей включает спрессованную смесь стеклянных и металлических волокон, смолы и каучука. Поскольку принцип работы сцепления базируется на силе трения, фрикционные накладки ведомого диска рассчитаны на работу при высоких температурах, доходящих до 300-400 градусов Цельсия.

В мощных спортивных автомобилях нагрузки на сцепление намного превышают обычные нормы. Для некоторых трансмиссий может применяться керамическое и металлокерамическое сцепление. В состав материала таких накладок входит керамика и кевлар. Металлокерамический фрикционный материал менее подвержен износу и выдерживает нагрев до 600 градусов без потери рабочих качеств.

Производители используют различные конструкции муфты сцепления, оптимальные для определенного автомобиля, исходя из его назначения и стоимости. Сухое однодисковое сцепление остается достаточно эффективной и недорогой в изготовлении конструкцией. Данная схема широко применяется на легковых автомобилях бюджетного и среднего классов, а также на внедорожниках и грузовиках.

Источник

Устройство и назначение автомобильной муфты

Важнейшим конструктивным элементом в автомобиле является сцепление. Чтобы разобраться в волнующем вопросе, надо, прежде всего, ближе познакомится с данной темой.

Сцепление предназначено для того, чтобы двигатель кратковременно отсоединялся от трансмиссии, предохранял от всевозможных перегрузок или гашения колебания, а также для осуществления соединения плавно во время переключения передач. В автомобиле сцепление находится между коробкой передач и двигателем.

Какого вида бывают сцепления: гидравлическое, фрикционное и электромагнитное. Автомобильная муфта — это фрикционное сцепление.

Сцепление бывает сухим или мокрым. В сухом сцеплении происходит трение между дисками без жидкости, а в мокром — в жидкости.

Муфты, передающие вращающий момент с помощью вязкой жидкости — вязкостные муфты. Например, такая вязкостная муфта Ford Cargo состоит из огромного количества пластин с выступами и отверстиями. Пластинки располагаются близко друг к другу. Все это находится в герметичном корпусе. Пластины муфты бывают всего 2-х типов: соединяющиеся с ведущим валом и те, которые соединяют с ведомым валом. Эти пластины друг с другом чередуются и вращаются вокруг единой оси. В корпусе находится дилатантная жидкость на силиконовой основе. Частицы у жидкости не перемещаются, но сама жидкость перемешивается, если один из валов вращается быстрей другого.

В современных авто все чаще используется лишь сухое сцепление, имеющие такие детали: картер сцепления, маховик, нажимной диск, диафрагменная пружина, ведомый диск, подшипник выключения, муфта выключения и вилка сцепления.

Недолговременное разъединение у двигателя трансмиссии на период включения КП с плавным соединением и началом движения — вот главное назначение муфты сцепления. Сам же механизм сцепления работает с помощью силы трения, которые возникают из-за соприкасающихся поверхностей.

Диски сцепления существуют 2-х видов: с маховиком, т.е. ведущие и ведомые, как муфта сцепления. Устройство у муфты сцепления может быть разным, оно зависит от количества дисков сцепления, которых может быть один, два или несколько.

В чем принцип работы муфты сцепления?

При включении в работу муфты крутящий момент ведомого вала возрастает пропорционально силе прижатия к поверхности трения, также все движение происходит поступательно. Данные действия позволяют под нагрузкой соединять валы с огромной разницей в их угловых скоростях. Сама муфта слегка буксует при включении, вследствие чего происходит плавный разгон у ведомого вала.

То есть, после нажатия на педаль сцепления привод перемещают вилку, а та в свою очередь воздействует на подшипник. Он жмет на лепестки в диафрагменной пружине, которые прогибаются в направлении маховика, край у пружины немного отходит от нажимного диска и освобождает его. Нажимной диск отжимается с помощью тангенциальных пружин. Теперь передача момента кручения к коробке передач от двигателя прекращается.
